首先，什么是开关柜

开关柜是电气设备。开关柜的外部线路首先进入机柜中的主控开关，然后进入子控制开关。每个子电路根据需要进行设置。一个或多个低压开关设备和相关的控制、测量、信号、保护、调节和其他设备应是由制造商完成的所有内部电气和机械连接的组合，并与结构部件完全组装在一起。开关柜(开关柜)主要用于电力系统中发电、输电、配电和能量转换过程中电气设备的开闭、控制和保护。开关柜内的元件主要包括断路器、隔离开关、负载开关、操作机构、互感器和各种保护装置。

二。开关柜结构和组成分类

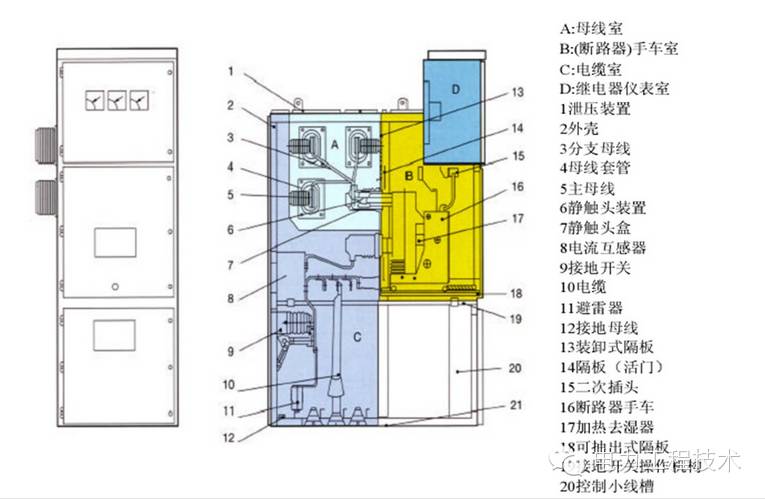

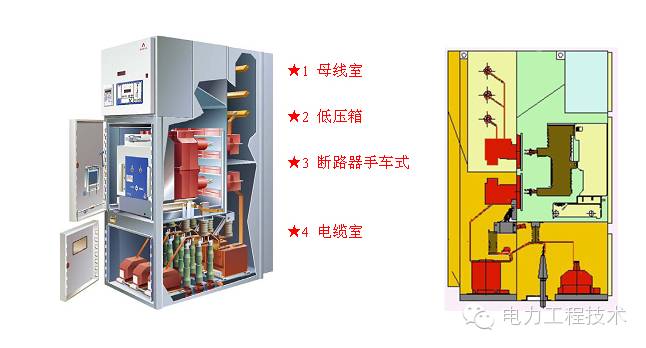

为了保护个人和设备的安全，将开关柜独立分成几个隔间，并以不同的方式对隔间进行分类:

公共汽车室:包括水平公共汽车室和垂直公共汽车室功能单元室(开关室)

电缆出线间:二次设备间，包括电缆间

2.1 开关柜的主要成分

柜体:开关柜外壳框架和内部安装支撑母线:一种低阻抗导体，可分别连接多条电路

功能单元:完成相同功能的所有电气设备和机械部件(包括输入和输出单元)

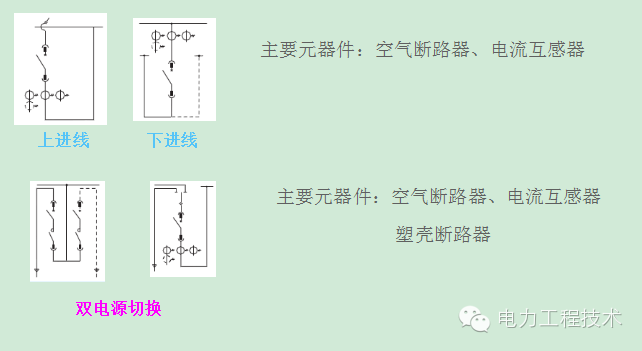

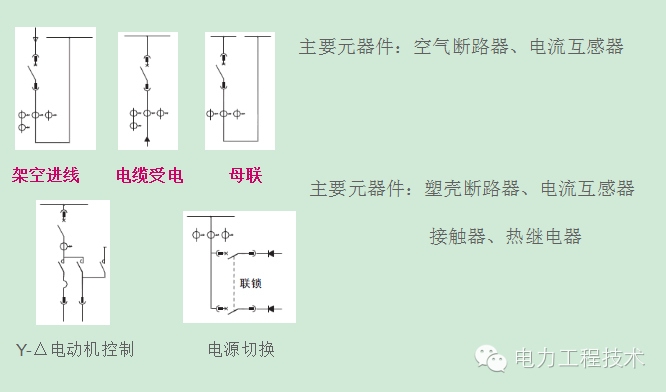

2.2电线入口(插入式总线或电缆)

上馈线；下馈线；侧馈线；反向线

2.3插座模式(插入式总线或电缆)

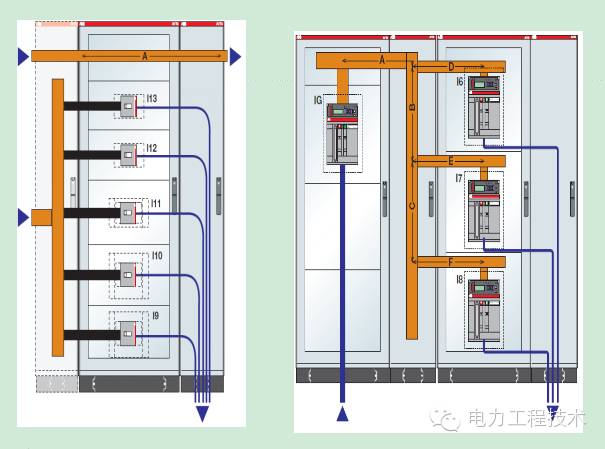

2.4母线分类:

主总线(水平总线):连接一个或多个分配总线和/或输入和输出单元的总线

配电总线(垂直总线):框架单元中的一条总线，它连接到主总线并向插座单元供电。

2.5功能单元的分类

固定式:只有在开关柜电源故障的情况下，才能接通和断开主电路的连接。

可移动型(固定分离型):主电路可以安全地从主电路断开或连接，即使它被充电，具有连接和移除位置。

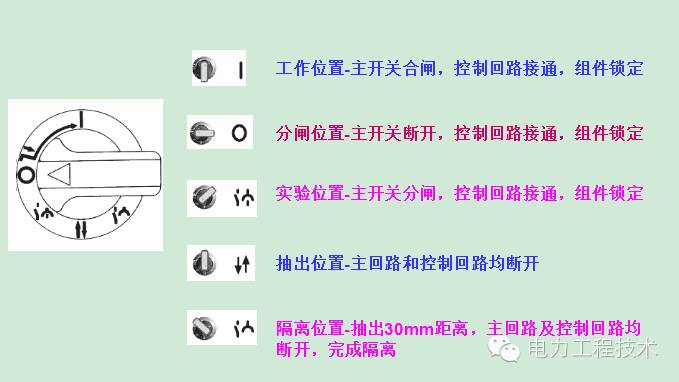

抽出式:主电路可以安全地从主电路断开或连接，即使它是充电的，具有连接、测试、分离和移除位置。

2.6安装方法

安装位置分类:室内安装；户外装置

安装方法分类:墙壁安装；墙外安装

固定方法的分类:螺栓固定；电焊固定

三、低压设定开关柜分类

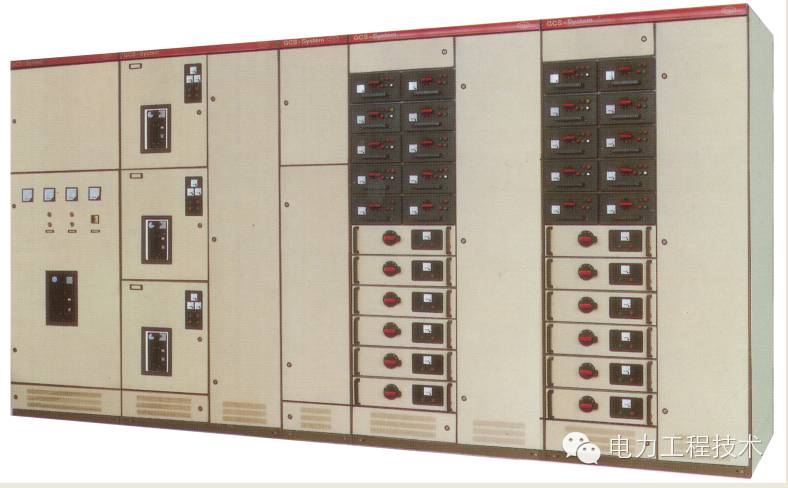

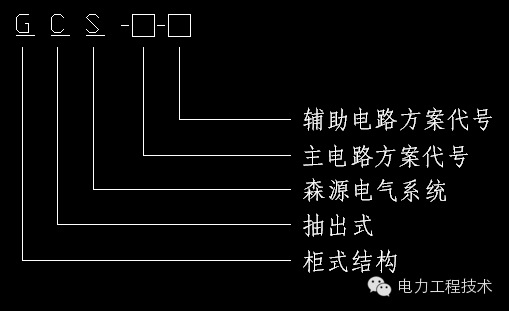

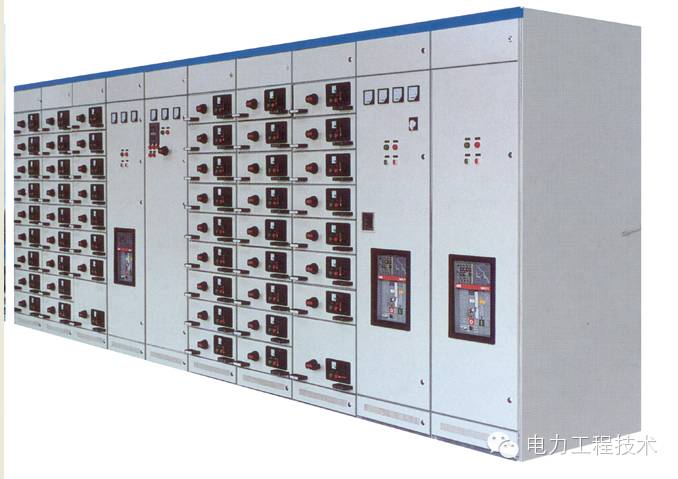

3.1 GCS机柜:

GCS型低压抽出式开关柜用于发电，三相交流频率为50Hz，额定工作电压为400伏(690伏)，额定电流为4000安及以下，配电和电机集中控制，供电系统电容补偿。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，以及自动化程度高、计算机接口要求高的场所，如大型发电厂、石化系统等。

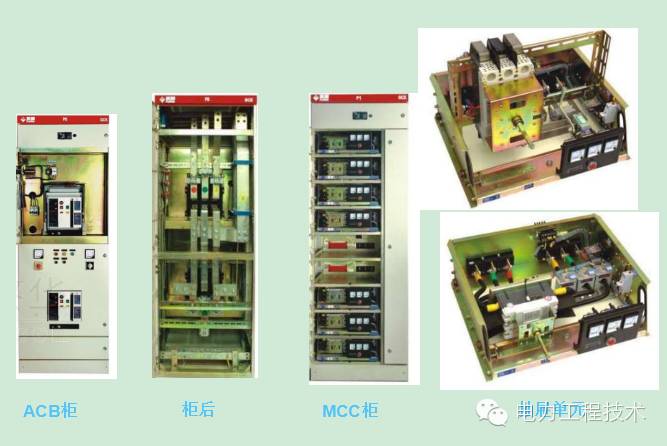

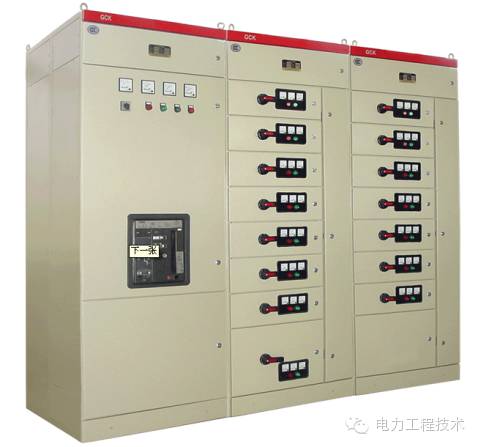

3.2 GCK机柜:(MCC)

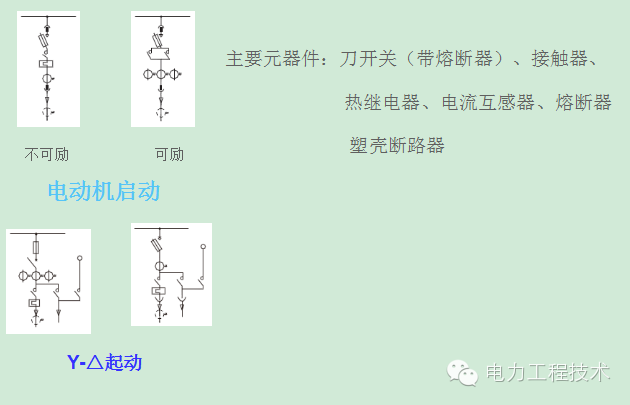

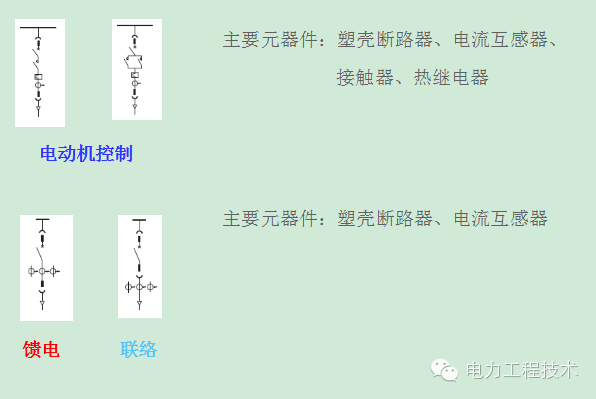

GCK低压抽出式开关柜(以下简称开关柜)由配电中心(PC)柜和电机控制中心(MCC)组成。该装置适用于交流50(60)赫兹、额定工作电压小于或等于660伏、额定电流4000安及以下的控制和配电系统，作为配电、电机控制和照明配电设备

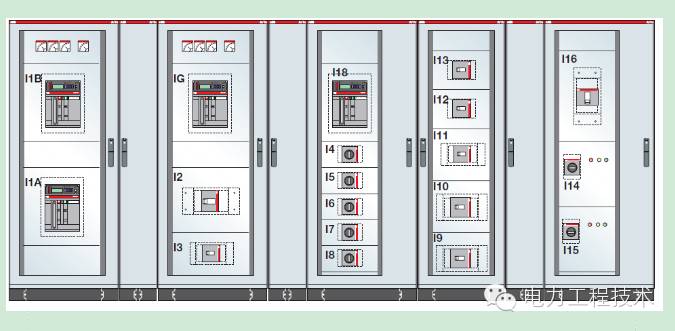

3.3 MNS机柜:(监控中心)

MNS型低压抽出式开关设备(以下简称开关柜)为适应电力工业发展的需要，参照国外设计、改进和开发的先进低压开关柜，本产品符合国家标准GB7251、VDE660和ZBK360089《低压抽出式开关设备》。国际标准IEC439规定MNS型低压开关柜满足各种供配电系统的需要，可广泛应用于发电厂、变电站工矿企业、建筑、酒店、市政建设等低压配电系统

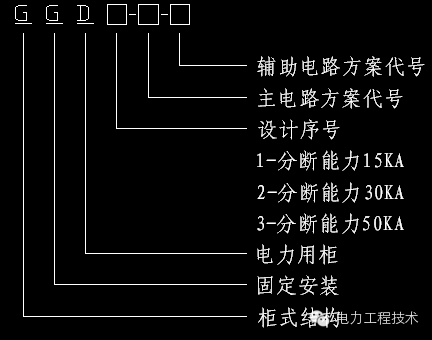

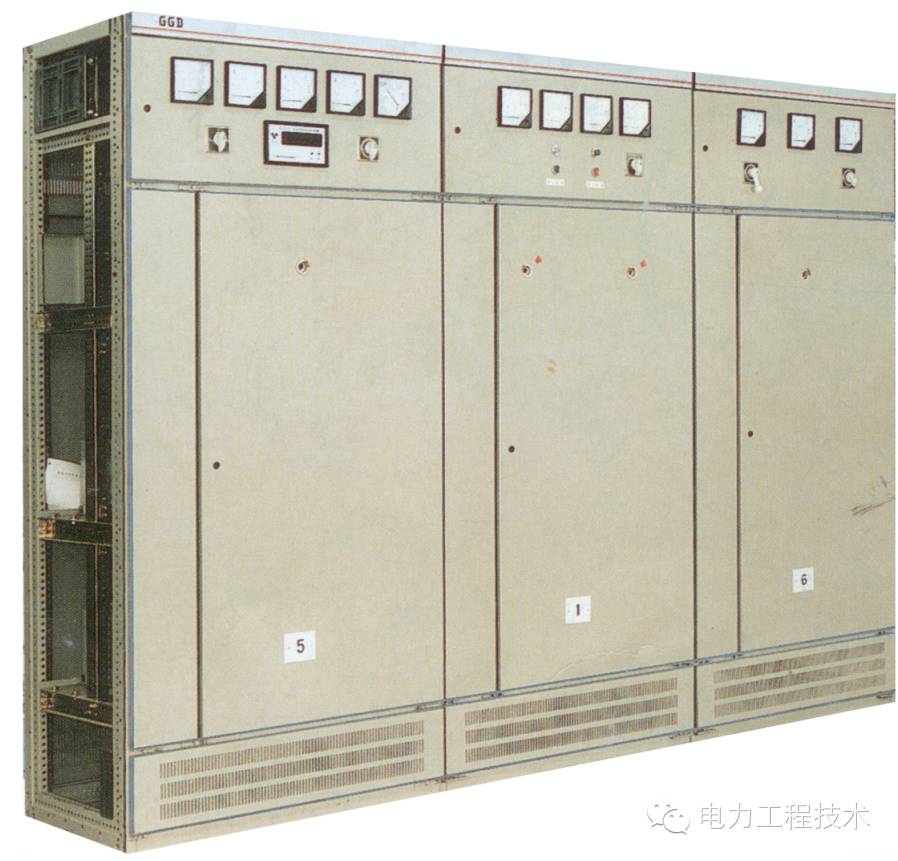

3.4 GGD机柜:(ESS)

GGD型交流低压配电柜适用于交流50Hz、额定工作电压380伏、额定工作电流1000-3150安的配电系统，用于电力、照明、发电和配电设备，以及电力转换、配电和控制。

2

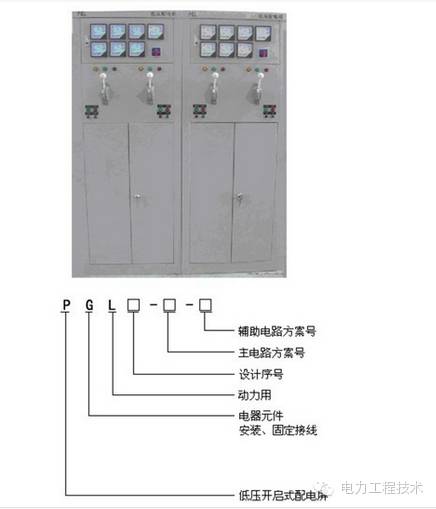

3.5 PGL内阁:

PGL交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户，在交流50Hz、额定工作电压380伏、额定电流2500安的配电系统中作为电源、照明、配电设备进行功率转换、配电和控制。该产品具有很高的分断能力，额定短期耐受电流为50kA。

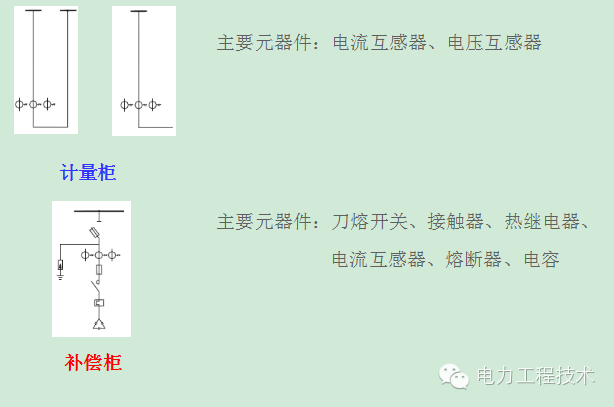

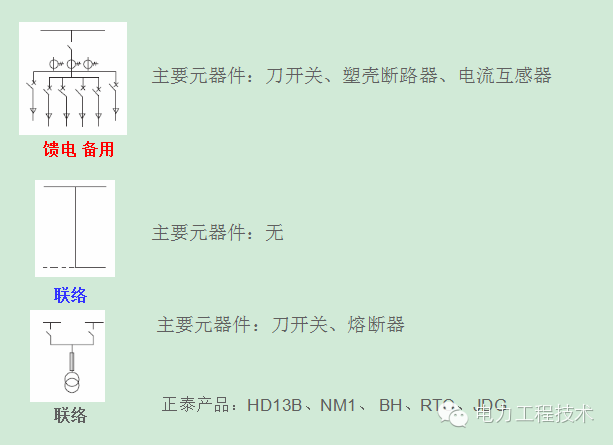

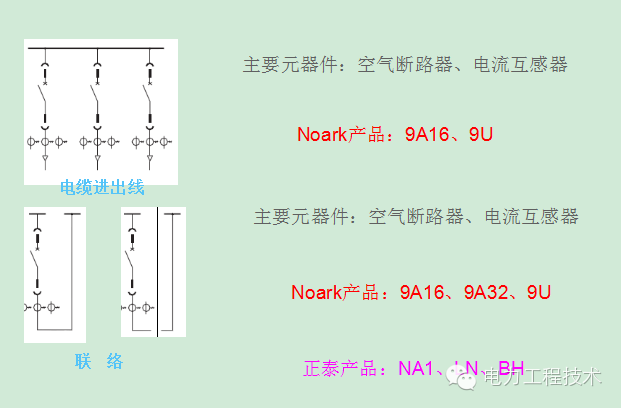

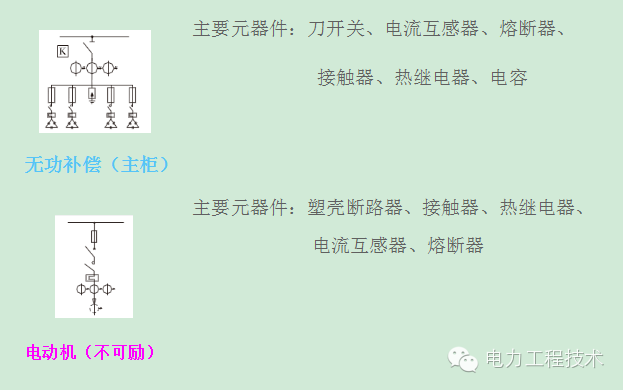

PGL交流低压配电屏分为低压计量柜、低压进线柜、电容补偿柜、城市发电转换柜、母线接线柜和低压出线柜。

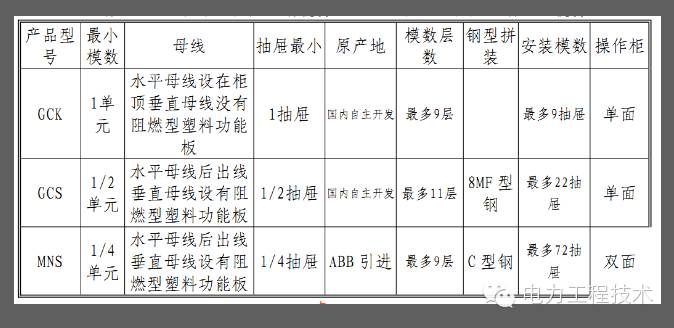

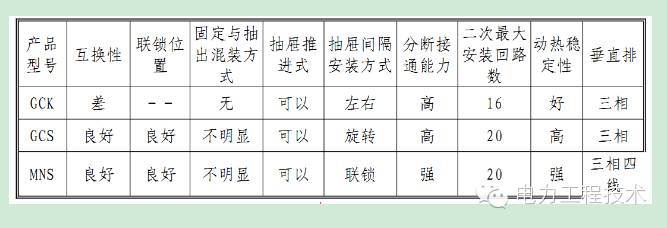

四，GCS，GCK，MNS，GGD开关柜差

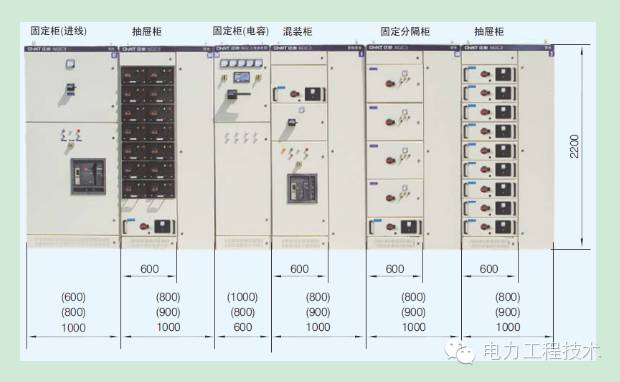

GGD是固定橱柜，GCK，GCS，MNS是抽屉柜。

GCK柜和GCS柜、MNS柜抽屉推动机构不同；

GCS机柜只能用作单面操作机柜，机柜深度为800毫米。

MNS机柜可以是双面操作机柜，机柜深度为1000毫米

各种型号开关柜的优缺点

一般来说，抽屉式机柜价格较低，易于维护，并且有许多输出电路，但成本昂贵。然而，固定出口电路相对较小并且占据大面积。如果客户提供的位置太少，固定出口电路无法固定，固定出口电路应由提取电路代替。

GGD交流低电压开关柜:该开关柜具有机构合理、安装维护方便、保护性能好、分断能力高、容量大、分断能力强、动态稳定性强、电气方案适用性广等优点。它可以用作替代产品。

缺点:电路少，没有单元组合，占地面积大，不能与计算机通信。

GCK开关柜,具有分断能力高、动态热稳定性好、结构先进合理、电气方案灵活、串联、通用性强、各方案单元任意组合等优点。柜体可以容纳更多的回路，节省占地面积，防护等级高，安全可靠，维护方便等。

缺点:水平总线位于机柜顶部。垂直总线没有阻燃塑料功能板，无法与计算机通信。

GCS低压抽出式开关柜:技术性能指标高，能满足电力市场发展的需要，能与现有进口产品竞争。根据安全、经济、合理、可靠性开关柜的原则设计的新型低压抽出式，还具有分断、连接容量高、动态热稳定性好、电气方案灵活、组合方便、串联实用性强、结构新颖、防护等级高等特点。

缺点:动静触头接触不紧密，容易发热、涡流和松动。

MNS系列优势:

紧凑的设计:可以在更小的空间里容纳更多的功能单元。

结构通用性强，装配灵活:模块为25毫米的C型型材，可满足各种结构形式、防护等级和使用环境的要求。

采用标准模块设计:可构成保护、操作、转换、控制、调节、指示等标准单元。用户可以根据自己的需要选择和组装它们。

高技术性能。主要参数达到当代国际技术水平。

压缩部位。高度试用化，可大大压缩生产前的储存和运输场地。

易于组装。不需要特殊的复杂性

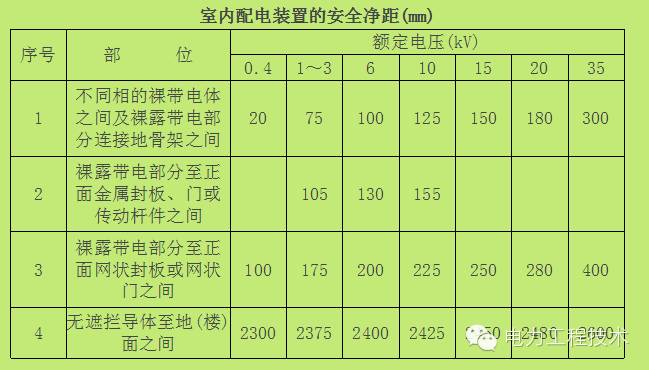

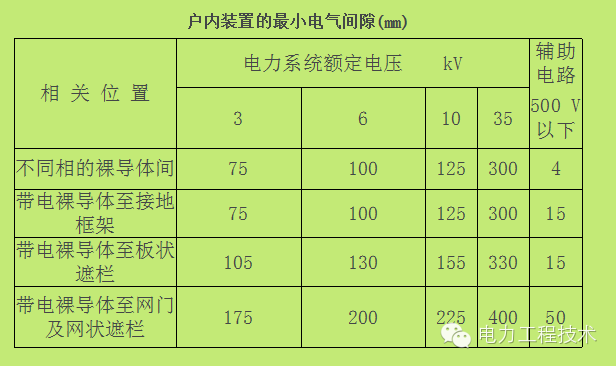

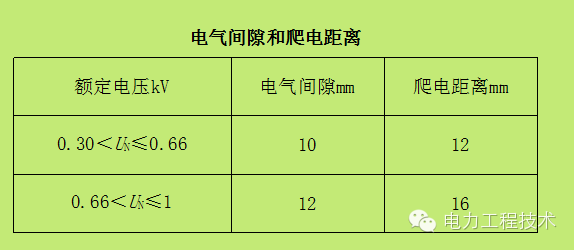

[常识]

1.GCS产品外壳防护等级IP4X，隔间防护等级IP2X。

IP4X:可阻挡直径大于1毫米的金属线或厚度大于1.0毫米的狭窄物体进入机柜。

IP2X:可以阻挡手指或直径大于12.5毫米的物体进入其他隔间。

2.GGD产品外壳防护等级IP3X。

IP3X:可阻挡直径或厚度大于2.5毫米的工具和金属线进入机柜。

3.MNS低压抽出式开关柜套管的较高保护等级可达到IP54。

IP54:在飞溅的情况下，可以防止灰尘和水进入机柜。
