开关柜有哪些常见故障以及如何处理?

开关柜有哪些常见故障以及如何处理?详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

来源:电气设计圈

如有侵权,请联系删除

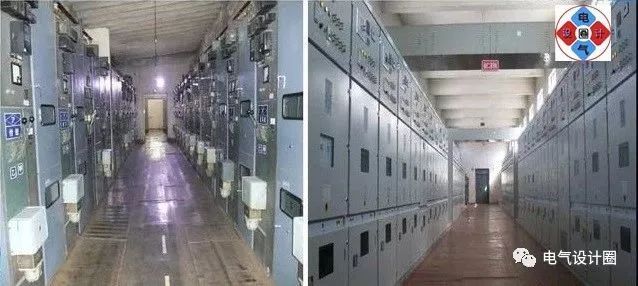

开关柜在电力变换和配电操作中有许多应用。几乎大多数变电站和配电室都是必不可少的。

然而,电气设备在运行过程中不可避免地会出现故障。当开关柜失败时,能否及时有效地处理是对运行维护技术的考验。

1.开关柜有哪些常见故障

▲▲▲

开关柜有哪些常见故障以及如何处理?

(1)开关柜拒绝打开。

(2)开关柜拒绝关闭。

(3)开关柜红灯不亮。

(4)开关柜绿灯不亮。

(5)电流互感器有异常声音。

(6)锁定失败,在关闭状态下,网门可以打开。

(7)开关柜工作灯不亮。

(8)隔离开关拒绝打开或关闭。

(9)手车开关柜遥控不能关闭制动器。

(10)机构开关指示器的位置不正确。

2.开关柜不关闭闸门

▲▲▲

GG1A 开关柜不能关闭闸门的原因。

(1)操作不当。

(2)关闭电源消失。

(3)控制电路断开。

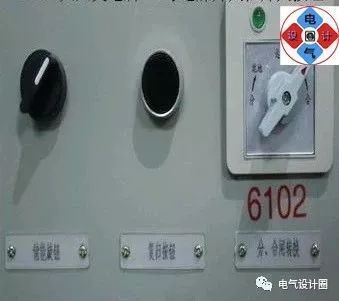

(4)转换开关接触不良。

(5)闭合线圈断裂。闭合接触器线圈断开。

(6)辅助触点接触不良。树鸟教育电气设计培训

(7)其他机械故障,如传动机构连杆脱落、合闸铁芯卡死、断路器开后机构未复位。

处理方法:

(1)首先,当绿灯亮时,再次关闭开关。如果它是关闭的,这意味着转换开关没有到位,这是不正确的操作。

开关柜有哪些常见故障以及如何处理?

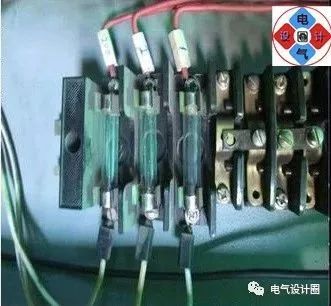

(2)如果绿灯亮,接触器正在工作,检查合闸电源是否正常,如电源开关未接通,合闸保险丝熔断,并进行处理。检查保险丝是否熔断有两种方法:一种是带电检查,另一种是拆卸后的欧姆表检查。

开关柜有哪些常见故障以及如何处理?

(3)如果绿灯不亮,首先检查控制保险丝和小开关是否熔断或跳闸。如果发现问题,应及时更换。

开关柜有哪些常见故障以及如何处理?

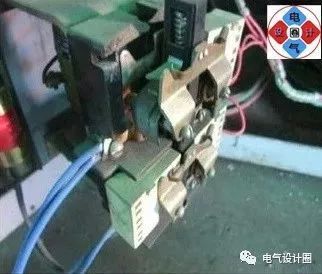

(4)辅助触点接触不良,无绿灯,打开机构盖,检查合闸回路的辅助触点,将小拉杆调整到合格位置。什么职位是合格的?

开关柜有哪些常见故障以及如何处理?

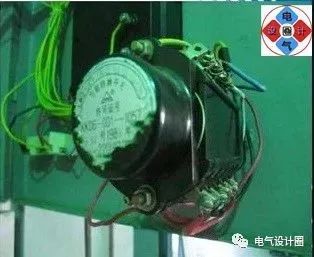

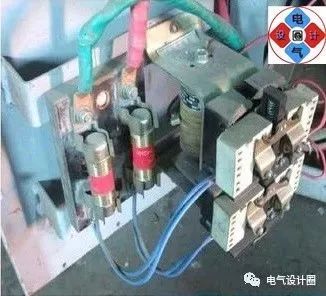

(5)合闸接触器线圈断裂或卡死。更换接触器或将其拆下进行维护。

开关柜有哪些常见故障以及如何处理?

(6)转换开关接触不良,8触点短路后可接通,表明触点接触不良,应拆除、检修或更换。

开关柜有哪些常见故障以及如何处理?

(7)打开机构盖,手动关闭,检查关闭顶杆是否能通过支架2mm。如果不能解释关闭芯冲程不够,调整芯顶针的长度。

(8)打开机构盖,检查机构在较后一次制动释放后是否回到其原始位置。如果没有,应该手动返回,然后打开。树鸟教育电气设计培训

(9)检查合闸电源电压是否满足不低于85%的额定电压。

(10)弹簧储能机构应坚持该机构是否储能。

开关柜有哪些常见故障以及如何处理?

3.KYN28 开关柜闸门关闭和开启失败的原因

▲▲▲

(1)没有控制电源表明控制回路断开。

(2)转换开关接触不良。

(3)弹簧不储能,储能指示灯熄灭。

(4)手车未摆动到位。手推车位置指示器熄灭。

(5)航空插头接触不良。

(6)手车控制电路板故障。

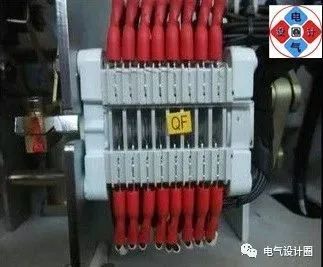

(7)手车中的辅助触点和行程开关接触不良或不到位。

(8)闭合或断开线圈短路或断开。

(9)机械电路故障弹簧、齿轮、轴销等。

KYN28 开关柜检查闸门关闭失败的处理:

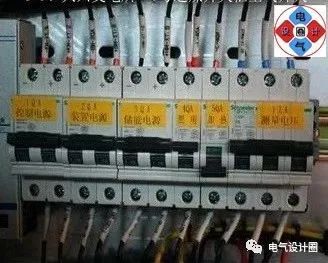

(1)没有显示控制电路断开的控制电源。检查控制电路的电源开关是否处于关闭位置。用万用表检查电源侧和负载侧是否都有电。如果没有,检查二次线。

开关柜有哪些常见故障以及如何处理?

(2)转换开关接触不良,检查开关的连接和闭合内部触点,短路闭合触点和断路触点确实接触不良。树鸟教育电气设计培训

开关柜有哪些常见故障以及如何处理?

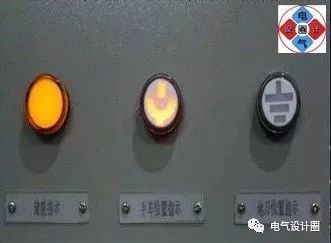

(3)当炸弹未储存时,储能指示灯熄灭。检查储能电源开关是否闭合,手车位置指示灯是否熄灭。使用操作手柄调节手车位置,直到位置检查指示灯亮起。

开关柜有哪些常见故障以及如何处理?

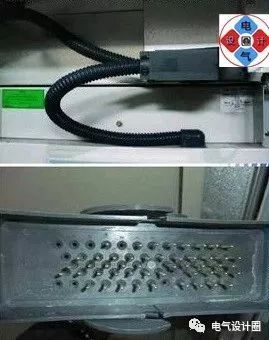

(4)对于航空插头接触不良,首先检查插头的插针端子是否完好,是否松动。如果是,就应该焊接。如果它是好的并且没有松动,它应该在关闭之前被堵塞和固定几次。

开关柜有哪些常见故障以及如何处理?

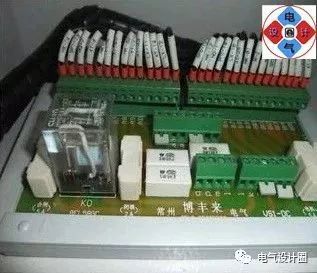

(5)手车中的控制电路板有故障,电路板上有四个电路保险丝,即闭合电路、断开电路、储能电路和锁定电路。容量分别为5A和2A。检查保险丝是否熔断,接触器是否烧坏,电路板接线是否松动,短路是否正确。

开关柜有哪些常见故障以及如何处理?

(6)手车中的辅助触点和行程开关接触不良或不到位。打开手车面板,手动检查各触点的接触情况以及触点连接是否良好。如果接触不良,考虑更换接触连接或调整行程开关的接触位置。

开关柜有哪些常见故障以及如何处理?

(7)如果闭合线圈和打开线圈短路或断裂,拔出线圈连接器并测量线圈电阻。

(8)机械电路故障弹簧、齿轮、轴销等。检查轴销是否缺失,传动轴是否偏移脱落,弹簧张力是否正常,齿轮啮合是否不正确。

开关柜有哪些常见故障以及如何处理?

4、开关不能脱离的原因及处理

▲▲▲

(1)控制保险丝熔断。更换。

(2)转换开关7触点接触不良。拆卸、修理或更换。

(3)机构中的辅助开关接触不良或烧坏。打开机械装置调整蜜蜂拉杆的长度或用砂布处理接触烧伤痕迹。

(4)检查断路线圈是否断开,更换时考虑电源电压的并联。

(5)检查刹车芯跳闸是否正常,如果不够,调整或更换。

(6)无论铁芯是否卡住,二硫化钼都可以适当使用。

(7)检查死点是否过低。如果低于180度,请适当调整。

5.开关柜红灯不亮的原因及处理

▲▲▲

(1)用万用表检查红灯端子上是否有电压。如果有电压,就表示红灯坏了。联系电源故障更换红灯。(有些灯有极性)

(2)如果没有电压,检查断路,包括转换开关的113个触点、机构中的辅助触点、断路线圈、控制保险丝等。

(3)如果KYN28开关柜,检查控制回路的电源断路器是否正在送电或跳闸。

开关柜有哪些常见故障以及如何处理?

开关柜有哪些常见故障以及如何处理?

6.电流互感器异响的原因

▲▲▲

(1)固定变压器的螺钉松动,应拧紧。

(2)变压器内部铁芯螺栓松动。

(3)当发生过载时,变压器的小容量导致磁饱和。

(4)次级电路开路。例如,仪表和继电器线圈断裂,变压器接线端子接触不良,接线盒测试端子断路。树鸟教育电气设计培训

(5)变压器绝缘结垢,绝缘下降,污闪放电。

开关柜有哪些常见故障以及如何处理?

7、开关柜闭锁失败原因

▲▲▲

(1)开关柜倒档制动器关闭后,网门可以打开,锁止不起作用。检查锁紧连杆的紧固螺钉是否松动,调整适当后进行关闭试验。

(2)检查开关与断路器之间的锁定情况,并检查闭合后顶杆是否将圆形挡块推到断路器手柄锁定的中间。否则,应调整真空开关锁定拉杆的长度,使其合格。

(3)检查3)KYN28 开关柜锁时,电锁应有电源,机械锁应无卡紧力,电缆室门不应频繁开锁。

开关柜有哪些常见故障以及如何处理?

8.开关柜绿灯不亮的原因及其查找

▲▲▲

(1)用万用表检查绿灯端子上是否有电压。如果有电压,表示绿灯不好。联系电源故障更换红灯。(有些灯有极性)

(2)如果没有电压,检查闭合电路,包括转换开关的110触点、机构中的辅助触点、闭合接触器线圈、控制保险丝等。

(3)如果KYN28开关柜,检查控制回路的电源断路器是否正在送电或跳闸

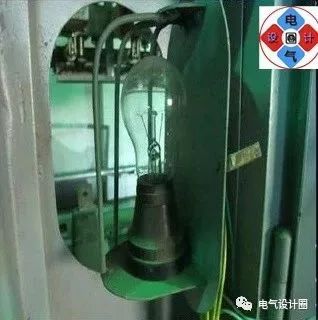

9.开关柜工作灯不亮的原因

▲▲▲

(1)开关故障,更换。

(2)灯泡烧坏并更换。

(3)灯座接触不良。拆卸后修理或更换。

(4)KYN28 开关柜检查电源断路器是否跳闸或损坏,并检查连接

电线是否完好,电线护套是否压在接触部分。

开关柜有哪些常见故障以及如何处理?

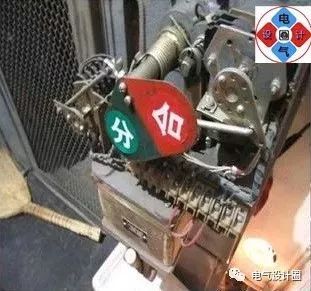

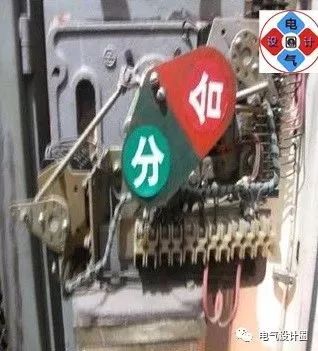

10.机构打开/关闭指示器的位置不正确。

▲▲▲

(1)检查开关是否到位。检查拉簧和真空开关导杆的长度变化。如果

为了确认打开和关闭到位,打开机构盖并检查打开和关闭指示器的固定螺钉是否松动。

(2)检查开关标志是否出现分形和堵塞。

开关柜有哪些常见故障以及如何处理?

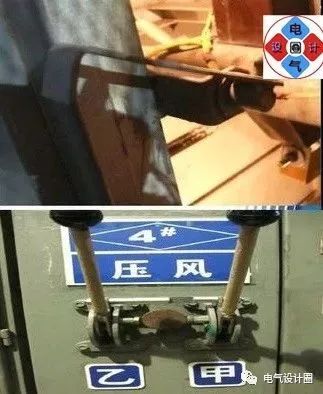

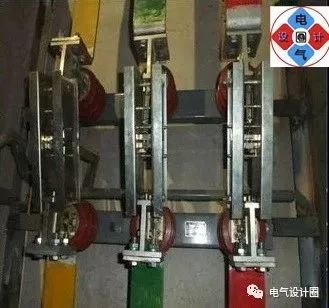

11、隔离开关故障原因

▲▲▲

(1)检查隔离开关绝缘子是否齐全,有无电晕和放电现象。检查水泥浇注连接

情况下,有问题应及时处理或更换,用兆欧表测试绝缘子绝缘电阻。

(2)检查传动杆和机构各部分是否有损坏、生锈、松动或脱落等异常现象,检查润滑情况,必要时清理并添加二硫化钼,铲锈并油漆底座,确保其接地良好。

2

(3)检查触头是否完好,压缩弹簧压力是否足够,清除触头接触面上的污垢和烧伤痕迹。应更换弹性不足的触指弹簧。接触面应涂有中性凡士林或导电硅脂,以减少接触氧化。

(4)用DC电桥测试动静触头之间、母线与断路器连接板之间的接触电阻值,应符合规定。单个接头之间≯200Q

(5)根据工厂复试开关的技术参数,应重新调整备用行程开度角

(6)隔离开关的操作机构应检查联锁是否正常。

开关柜有哪些常见故障以及如何处理?

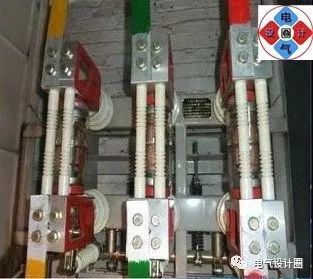

12.真空断路器的常见故障

▲▲▲

(1)真空度和灭弧能力下降。

(2)通过换向杆的长度可以观察到开关触点的严重磨损。

(3)导电带接触不良,螺栓松动,电路接触电阻过大。

(4)回位弹簧松动。树鸟教育电气设计培训

(5)各部分轴销容易脱落。

开关柜有哪些常见故障以及如何处理?
