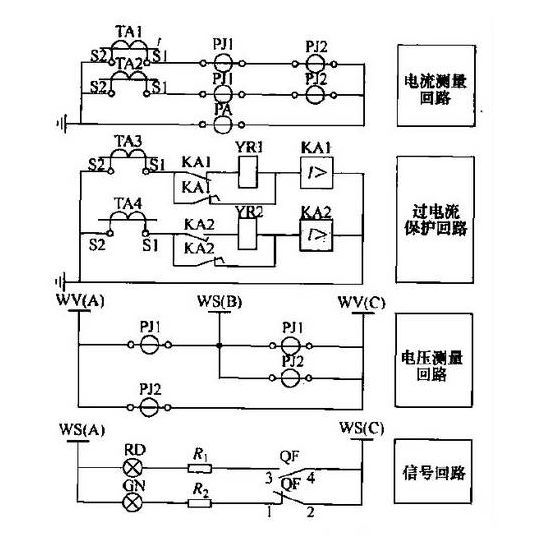

开关柜 1的一次和二次电路概述

开关柜的主要部件包括:真空断路器、电流互感器、就地安装的微机保护装置、操作电路附件(手柄、指示灯、压板等)。)，以及各种位置辅助开关。

其中，断路器和电流互感器安装在开关柜内，微机保护、附件和电能表安装在继电器室的面板上(使用以前的名称，实际上没有继电器)，端子排安装在继电器室内，带有各种电源空气开关，端子排通过控制电缆或专用插座与断路器机构连接。

为了理解开关柜的二次接线，我们需要找到两张图纸:

微机综合保护制造商提供的保护原理图和接线图；

开关柜制造商提供的二次原理图、接线图、端子框图和断路器机构原理图。制造商纸张的综合保护是开关柜制造商设计的原始基础，也是我们审查开关柜制造商图纸的基础。

开关柜出厂原理图一般是根据微机保护的原理图修改，然后示意性地画出电流、电压和信号量的输入，以及控制量的输出。

第二，中心开关柜二次接线

KYN28A中央柜为10kV开关柜型，较常用于城市地区变电站型，由柜体和可抽出部件(中央手推车)组成。机柜分为手车室、主母线室和电缆室。中继仪器室。

1.中继室

继电器室面板设有微机保护装置、操作手柄、保护出口压板和指示灯(关闭位置红灯、分档位置绿灯、储能完成黄灯)；

2、手车(断路器)室

中央柜中较常用的断路器是VS1真空断路器，断路器机构中的接线通过专用插座与继电器室的接线盒连接。一段插头与断路器机构固定连接，另一段为专用插头。匹配的插座安装在断路器室的右上方，并从插座连接到继电器室的接线盒。为了了解二次回路，我们需要对运行过程有一定的了解。

中间柜断路器手车有三个位置:断开、测试和操作(需要注意的是，断路器手车和断路器是两个概念，断路器手车实际上是断路器及其座)。

正常运行时，断路器手车处于运行位置，断路器处于合闸位置，二次线插头与插座连接。

手动跳闸后，断路器处于断开状态，手车处于运行位置；用专用摇把将断路器手车摇出至试验位置，可拔出二次插头(手车在运行位置时不能拔出)；

继续摇动，手车退出断路器室并处于断开位置。

断开位置:断路器与一次设备(母线)无连接，失去操作电源(二次插头已拔出)，断路器处于断开位置；

测试位置:二次插头可以插入插座获得电源。断路器可以开关，相应的指示灯亮。

断路器与一次设备没有连接，可以进行各种操作，但不会对负载侧产生任何影响，因此称为试验位置。

操作位置:断路器与一次设备连接。接通电源后，电力通过断路器从母线传输到输电线路。

中央机柜没有传统意义上的隔离开关概念。手车处于试验位置时，相当于传统隔离开关断开，即断路器和主回路(一次母线)有明显的断开点。

3.中继室

95X系列微机保护装置由上海郭子电力科技有限公司为中央柜设计，体积小。功能齐全。可以实现三级过流。过压。欠压、三相重合闸、逆时限等常规继电保护功能。

(1)电流回路

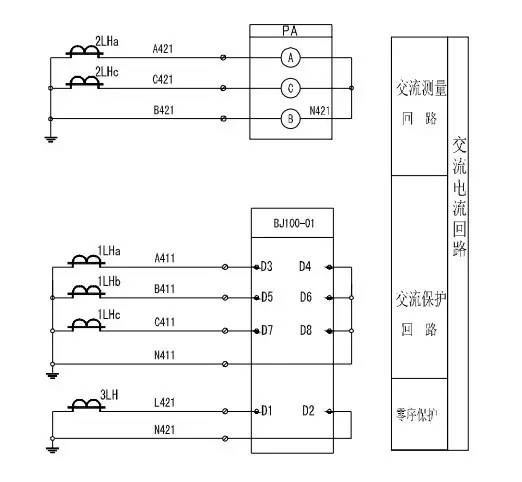

从下图可以看出。要访问的电流互感器模拟量是A、B、C和相电流。(当然，在某些项目中，A相和C相是相连的，不完全星形法)一次电量也可以显示在微机保护装置上，并且该电量取自保护等级。如果对精确度有特殊要求。可以带测量级的串联电流表。

(2)电压回路

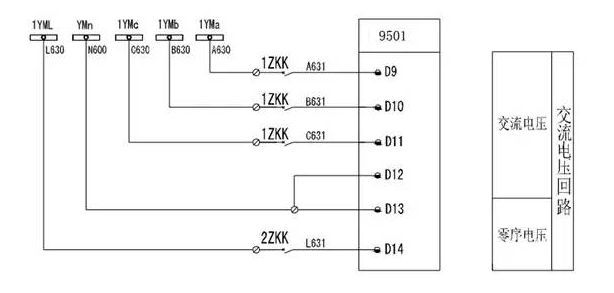

从上图可以看出，要连接的电压互感器模拟量是A、B、C和相电压。当然，如果需要，可以连接零序电压进行零序电压保护。从图中可以看出，这种连接是星型连接。如果是电压/电压连接，D9和D12可能会短路。

(3)、操作电路

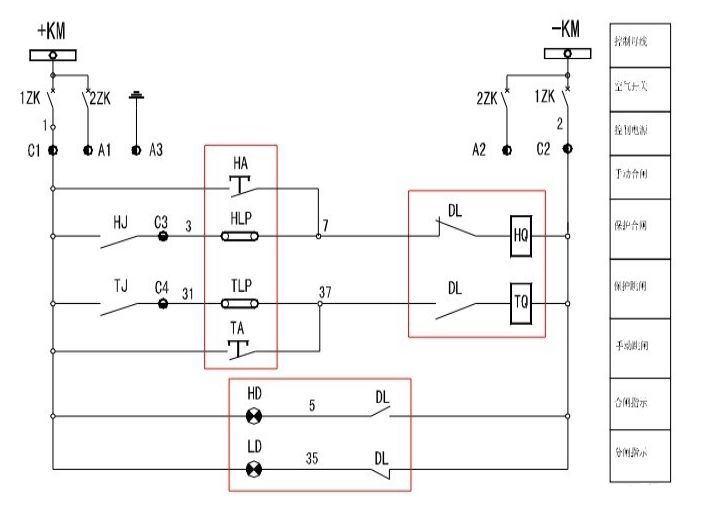

95X的运算电路整体上比较简单。直觉。它比传统的综合保护更便于操作和使用。容易理解。它更容易操作。红色盒子中的设备不是GZP-95X的一部分，它们由开关柜制造商提供，并安装在继电器室的面板上。并且连接到断路器的闭合位置。

(4)打开进气回路

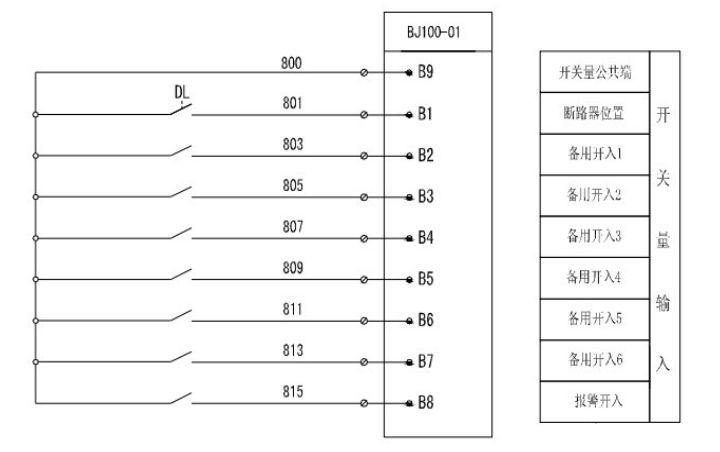

以上是设备的远程信号(开关量)电路。与110千伏电压等级设备的保护装置不同，35/10kV设备的保护、测量和控制是一体化设计，即一体化为一个装置。移除断路器位置。其他金额可自行定义。同时，它还提供报警输入信号。可以实现非电量跳闸信号输入。

三、关于乙相电流互感器

B相电流互感器的作用:一般只安装A相电流互感器和C相电流互感器。为什么现在安装B相电流互感器？

这主要是由于小电流接地选线功能。当10kV架空线路单相接地时，允许其继续运行一段时间，但必须确定哪条线路接地，以便尽快检查和修复线路，即“选线”。

线路选择基于线路的零序电流是否为零。零序电流是三相电流的矢量和，正常情况下理论值为零，单相接地时测得的零序电流不为零，可以判断线路故障。因此，有必要配置三相电流互感器来计算零序电流。

对于电缆出线，在高压(10kV)电缆上安装一个专用的零序电流互感器，不需要计算三相电流互感器的总和，通过配置A、C两相电流互感器即可实现保护功能。
