开关柜故障分析及对策

ψ

12 ~ 40.5 kV 开关柜设备是电网系统中运行较频繁的一次变电站设备。近年来，开关柜事故频繁发生，造成经济损失、人员伤亡等不良社会影响。

其隐患和固有缺陷主要集中在接线方式、内部放弧能力、内部绝缘、加热和防误闭锁方面。通过制定有针对性的对策，开关柜后，环网柜事故数量大大减少，电网运行可靠性稳步提高。

1、接线隐患

1.1、隐患类型

1.1.1、电视柜避雷器直接连接到母线上

根据典型设计规范的要求，电视柜内的避雷器必须通过隔离开关与母线连接，而电视柜内的位置以各种方式排列和接线。电视柜中的一些避雷装置没有通过隔离把手连接到总线上。当电视机检修时，隔离手柄被拉开，避雷器仍带电，给进入舱室的工人带来触电的危险。电视柜中的避雷器主要有以下接线形式，如图2所示:

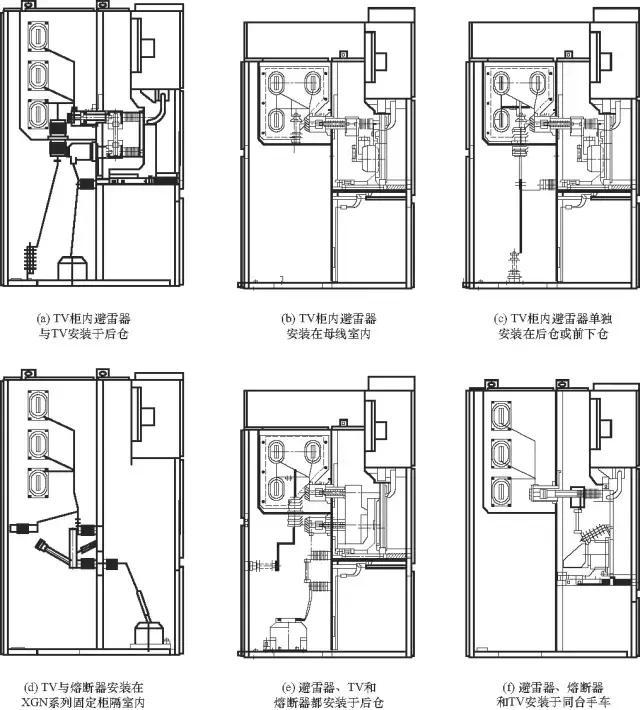

图2 开关柜连接模式的隐患

1.连接方式1:电视柜内的避雷器和电视机安装在后车厢内，保险丝安装在手车上，避雷器直接连接到母线上，电视机通过隔离手车连接到母线上；

2.连接方式二:电视柜内的避雷器安装在母线室内，直接连接到母线上。电视和保险丝安装在手推车上。

3.连接方式3:电视柜中的避雷器单独安装在后舱或前下舱，并直接连接到总线上。电视和保险丝安装在手推车上。

4.连接方式4:电视和保险丝安装在XGN系列固定柜的隔间内，避雷器单独安装在另一个隔间内，直接与母线连接。

5.连接方式5:避雷器、电视和保险丝都安装在行李厢内。避雷器直接与母线相连，电视机通过隔离手车与母线相连。

6.连接方式6:避雷器、熔断器和电视机安装在同一辆手车上，避雷器连接在熔断器的后级。这种布置属于错误接线，一旦运行中保险丝熔断，设备将失去避雷器的保护。

1.1.2。开关柜下部机柜没有与后部机柜完全隔离

KYN系列主变压器进线开关柜，母线耦合器开关柜，馈线开关柜 etc 开关柜的下柜部分未与后柜完全隔离，进入下柜的工作人员可能会意外接触到母线或电缆头的带电部分，造成触电。开关柜未将下柜与后柜隔离的隐患如图3所示:

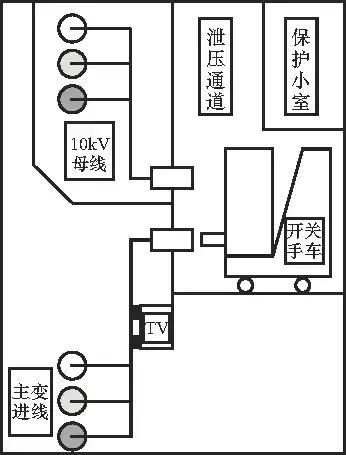

图3 开关柜下部机柜和后部机柜未隔离的隐患

1.2。对策

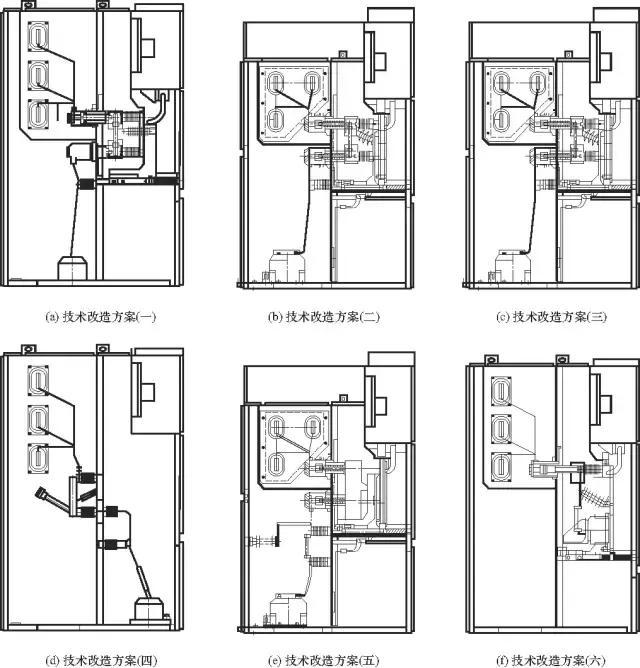

对于存在接线方式隐患的开关柜进行一次性接线修改。开关柜接线模式转换示意图如图5所示:

图5 开关柜连接模式转换示意图

1.2.1、电视柜避雷器接线技术改造方案

1.对于连接模式1，拆除隔间内的避雷器。电视连接模式不会改变。堵住原来公共汽车房的穿墙洞。将避雷器放在手车上，装回熔断器避雷器手车上。避雷器与保险丝和电视电路并联。

2.对于连接方式2，拆除母线室中的避雷器，将避雷器移至手车上，重新安装成熔断器和避雷器手车，增加一个下触头盒安装板、一个触头盒挡板和一个阀门机构，将电视机安装在后车厢内，通过导线连接到隔离手车的下触头上。该方案可以在原有的手推车上实施，也可以考虑新的手推车。

3.对于连接方式3，将避雷器从原隔间中取出，将避雷器移至手车中，并重新安装到熔断器和避雷器手车中，堵住原母线隔间的壁孔，添加手车的下触头盒安装板、触头盒挡板和阀门机构，将电视机安装在后隔间中，并通过导线连接到下触头。该方案可以在原有的手推车上实施，也可以考虑新的手推车。

4.对于连接方式4，拆除其他隔间中的避雷器，将避雷器移至保险丝和电视隔间，将其连接至隔离开关的断路器，并将其与保险丝和电视电路并联。

5.对于连接方式5，避雷器和电视的安装位置不变。将原避雷器的引线直接连接到隔离手车的下触头上，堵住原母线室的穿墙孔。

6.对于连接模式6，该排列模式属于错误连接。一旦运行中保险丝熔断，设备将失去避雷器的保护。拆除原有手车中的避雷器和熔断器，改变连接位置，使避雷器连接到熔断器的上侧，并与熔断器和电视电路并联。

1.2.2，开关柜下柜和后柜隔离不完全的预防措施

由于此类开关柜产品的结构是固定的，如果在装修中安装了隔板，其内部结构和空间分布会发生变化，产品的内部保护性能无法得到保证。因此，进入机柜运行时，必须在工作前确认主变10kV侧对侧检修和主变切换检修。

(此处添加了循环卡，请查看今天的标题客户)
