10KV高压分类开关柜:

10KV高压开关柜根据柜体结构可分为四类:金属封闭间隔型开关柜，金属封闭铠装型开关柜，金属封闭箱式开关柜和敞开式开关柜。

A.金属封闭间隔开关柜(用字母j表示):类似于铠装金属封闭开关设备，其主要电气部件也分别安装在单独的隔间中，但有一个或多个非金属隔板满足一定的保护级别。例如，JYN2型高压开关柜。

B.金属封闭铠装型开关柜(用字母k表示):金属封闭开关设备，其主要部件(如断路器、变压器、母线等。)分别安装在由金属隔板隔开的接地隔间中。例如:KYN28A型高压开关柜。

c、金属封闭箱开关柜(用字母x表示):开关柜外壳是金属封闭开关设备。例如，XGN2型高压开关柜。

d、开路开关柜:没有保护等级要求，外壳的某些部分是开路开关设备。例如，GG-1A(F)型高压开关柜。常用的10KV高压开关柜型号。

10kV高压开关柜的控制方法

因为10kV是高电压，人体不能接触它。因此，如何控制这个高压开关以及如何控制它实际上是一项技术。否则，高压传输就成了空话。

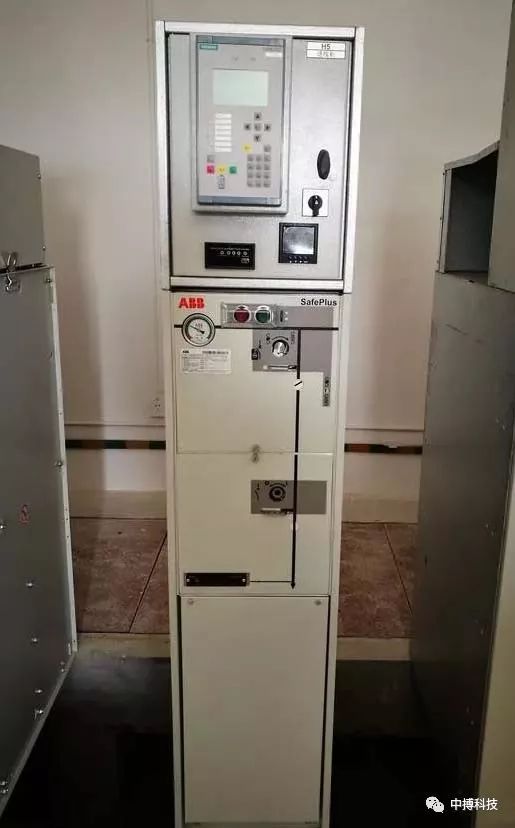

下图显示了一个典型的10kV开关，型号为ABB，开关位于机柜中间。

本地控制这个开关实际上是下图中间的两个按钮，一个红色，一个绿色。

其中，红色是开启按钮，绿色是关闭按钮。这两个按钮还会根据开关指令发光。

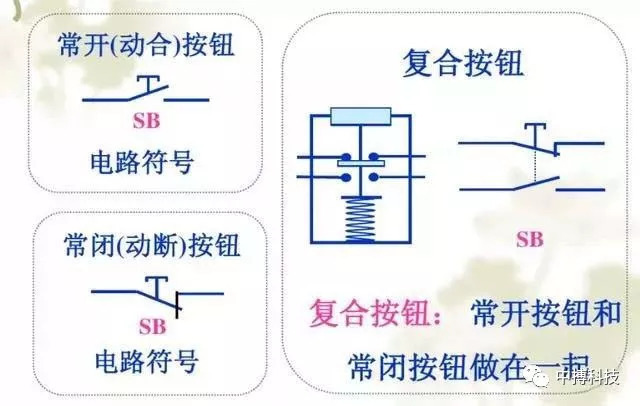

理论上，这个按钮是这样的:

事实上，按钮的指示和按钮后面的电路可能不是每个人都清楚。在这里，让我们谈谈它。在我们谈论它之前，让我们特别解释一下，示意图上的电显示了没有通电时的状态。

处于初始状态的电路使得操作电源的开关QA1处于断开状态。

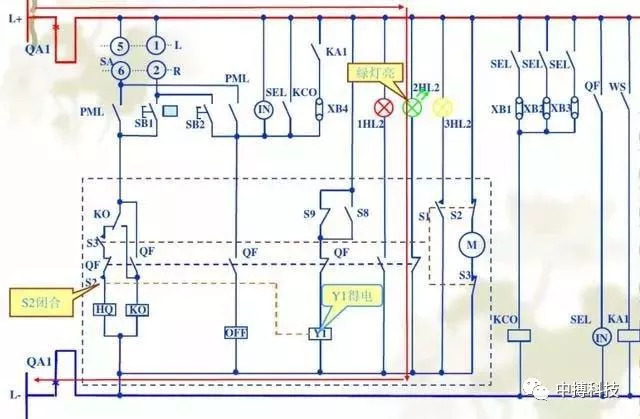

电路通电后，开关处于闭合状态。

然后是能量储存，为开关的闭合做准备。

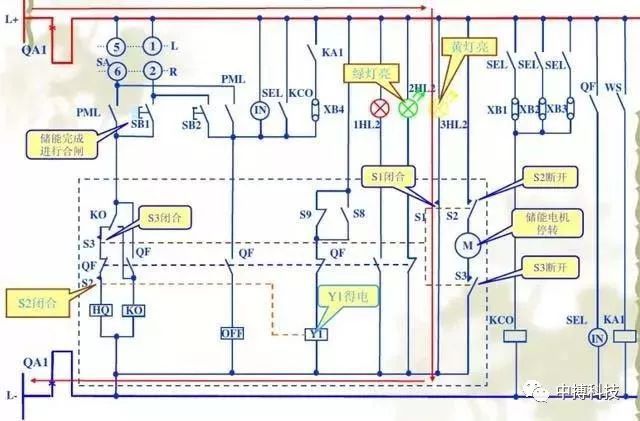

储能完成后，储能开关自动打开，可以使用合闸弹簧，储能标志或灯一般为黄色。

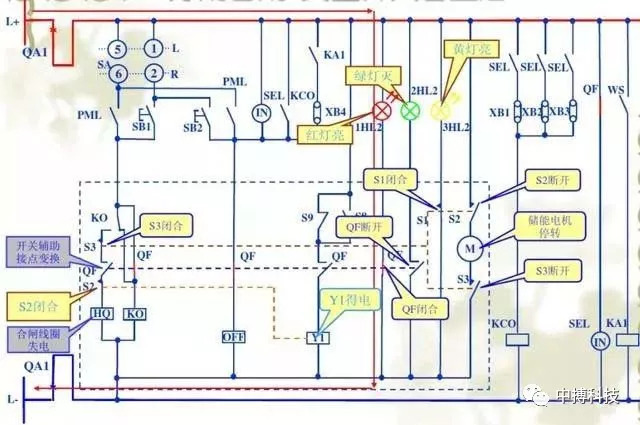

这是关闭期间的状态。开关接通后，电流将通过2次电击接通，并流过上图中的红线指示。HQ是闭合线圈，它将触发储能弹簧动作。同事们，断路器辅助开关的状态会随着闭合而改变。

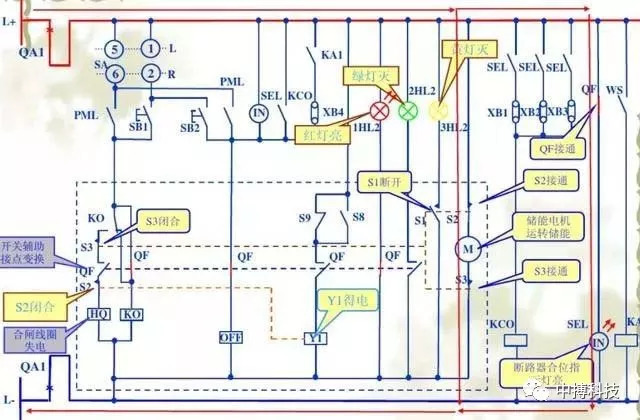

开机后，几个状态会发生变化。首先，较左侧HQ上的开关辅助触点变为开路状态，导致开关线圈断电。其次，在关闭过程中，储能弹簧释放能量，如下图所示:

这样，储能开关的s2和s3小开关再次闭合，弹簧自动储存能量用于下一次开关动作。储能完成后，储能指示灯将再次变黄。

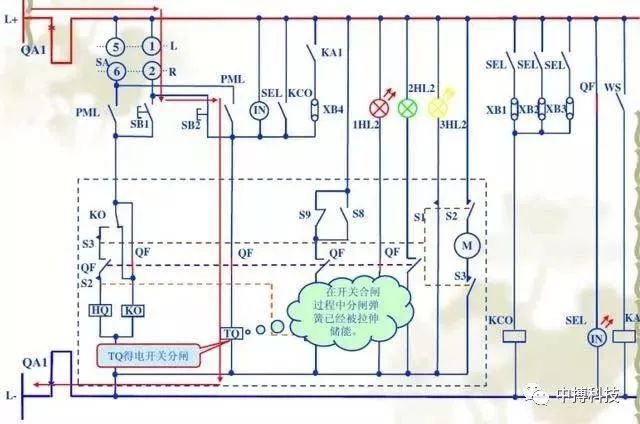

要关闭，请按上图中的绿色按钮。电路如下:

按下释放按钮，即途中的SB2，释放电路将启动。由于储能弹簧已在闭合过程中储存，按下该按钮后，释放动作将立即开始，释放过程将完成，断路器辅助开关的位置将恢复到初始状态。

怎么样，虽然是简单的开关，电路也相当复杂，实际的开关电路比刚才说的复杂得多，因为还有防跳电路、保护动作引起的跳闸电路等。
