KYN28-12中间开关柜结构介绍,高压开关柜

KYN28-12中间开关柜结构介绍,高压开关柜详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

KYN28A-12开关柜(全称:铠装可拆卸交流金属封闭开关设备)是一种三相交流50Hz室内成套配电装置,主要用于接收和分配3.6-12 kV电能,并实现电路的控制、保护和监控。本能地满足[GB3906、DL404、IEC-298标准]的要求,具有“防止断路器误动作、防止手车式断路器带负荷推拉、防止接地开关带电合闸、防止接地开关在接地位置送电、防止误入带电区间”的“五防功能”,即高电压开关柜。可配ZN63A (VSI)真空断路器或进口VD4真空断路器。

开关柜根据GB 3906-91“3-35kV交流金属封闭开关设备”设计。整个装置由两部分组成:柜体和中央断路器(即手车)。开关柜的结构图见图1。柜体由四个独立的室组成:a母线室、b断路器手车室、c电缆室和d继电器仪表室。断路器室门打开时,柜体有架空进、出线、电缆进、出线等功能方案。经过排列组合,柜体可以成为各种主接线方案的配电装置。这开关柜可以从前面安装、调试和维护,从而确保安全。而且提高了灵活性,体积小,减少了占地面积。

接下来,让我们具体介绍中心类型开关柜的结构。

1.基本结构:

开关柜由固定柜和真空断路器手车组成,这是其基本结构。对于安装在开关柜的电气部件,请参考结构图1。

2.外壳和隔板:

0+壳和隔板采用优质钢板制成,具有很强的抗氧化性和耐腐蚀性,比普通低碳钢板具有更高的刚度和机械强度。三个高压室顶部装有泄压装置(见结构图1)。当内部故障发生时,高压室内的气压升高。由于柜门已被可靠密封,高压气体将通过泄压装置释放。相邻的开关柜被各自的侧板隔开,机柜后面还有一个空气缓冲层,可以防止开关柜被故障电弧熔化。继电器仪表室D是一个与高压区分开的独立隔间。隔板将断路器手车室B和电缆室C隔开。即使断路器手车移开(此时百叶窗会自动关闭),也可以防止操作人员接触到母线室A和电缆室C中的带电部件。可以通过拆除紧固螺栓来拆除水平隔板,以便于安装电缆密封端子。

3.开关柜独立腔室:

(1)断路器手车室

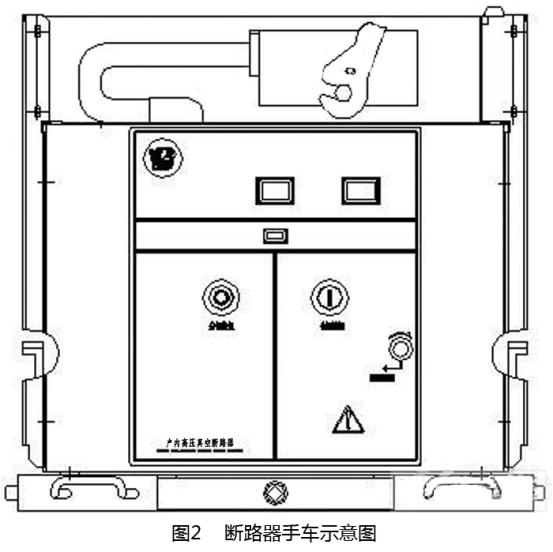

断路器手车安装在带导轨的断路器手车室b内,其示意图如图2所示。可以在操作、测试/隔离的两个不同位置之间移动。当手车从操作位置移动到测试/隔离位置时,快门将自动覆盖固定触点,反向操作将打开。手车可以在开关柜时关门操作,手车的位置、手车的开/关按钮、开/关状态指示器和储能/释放状态指示器可以通过门上的观察窗看到。

顾名思义,手工艺品可以手动移动。框架由合金钢板组装而成,并配有断路器和其他设备。带有弹簧接触系统的接触臂安装在断路器的极上,当手车插入运行位置时,作为电气连接。手车和卡车之间的信号、保护和控制线通过控制线插头连接。手车一插入开关柜就固定在测试/隔离位置,并可靠地连接到开关柜的接地系统。通过观察窗或安装在低压室面板上的手车电气位置指示器可以看到手车的位置。

(2)公共汽车室

母线从一个开关柜引向另一个开关柜,并由分支母线和套管固定。矩形分支母线通过螺栓直接连接到主母线,无需任何连接夹。所有母线和分支母线都覆盖有热收缩套管。套管板和套管隔离柜与柜之间的母线,具有支撑作用。对于大的电应力开关柜来说,通常需要这种支持。

(3)电缆室

电流互感器和接地开关安装在电缆室的后部。避雷器也可以安装在电缆室。当电缆室门打开时,有足够的空间供施工人员进入机柜安装电缆(较多可并联6根电缆)。电缆入口处覆盖的底板可由非磁性不锈钢板制成,可开槽,便于现场施工。底板中穿过一次和二次电缆的变径密封圈的开口应适合已安装的电缆,以防止小动物进入。

(4)继电器仪表室

开关柜辅助部件安装在低压房间和门上。控制线槽有足够的空间和盖板。左线槽用于引入和引出机柜之间的连接。右线槽用于敷设开关柜内部连接。低压室的侧板上设有控制线交叉孔,以控制电源的连接。

更多选型规格报价定制等问题可及时联系厂家,以上就是KYN28-12中间开关柜结构介绍,高压开关柜全部内容。
