随着大量国外先进开关设备进入中国电力市场，国内开关设备的快速发展和元器件设计制造水平得到了提升。中压开关设备的研发已经达到了一个很高的水平。目前，国内有许多开关柜制造商，他们的产品大多处于额定电流≤3150A、截止电流≤40kA的水平。

近年来，特别是一些大型企业的电网改造，对大电流、高分断能力的开关设备的需求越来越大，但额定电流≥4000安、分断电流为50~63kA的大电流开关设备制造商却很少。成套六月发现正泰一直在努力研究提高目前水平的方法。2003年自主开发的KYN28A-12(Z)/T5000-50开关设备通过了型式试验，并已在国内外项目中投入运行。到目前为止，它已经安全运行。

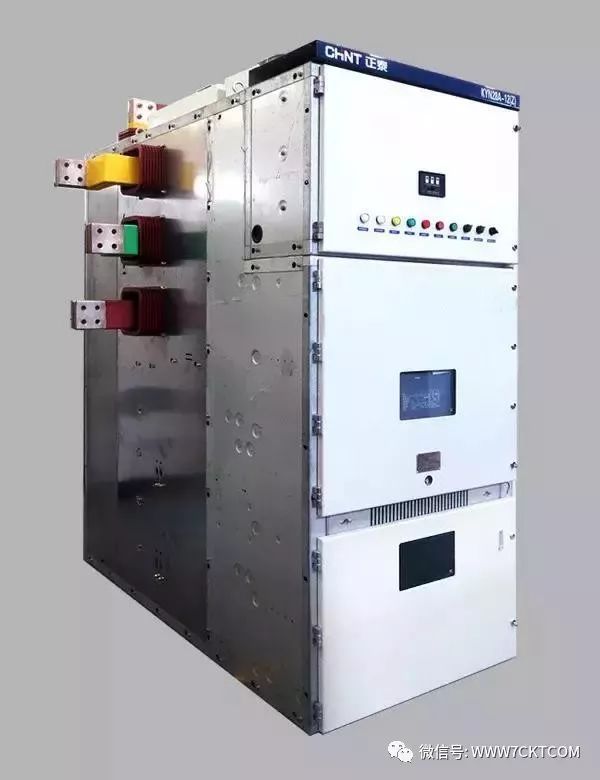

2015年9月，正泰电气通过以往的运行经验和信息反馈，以及新的结构、散热、铜排、触头等设计，推出了新一代5000A大电流开关设备。，并于2014年按照国家电网新的采购标准通过了测试中心的各项型式测试。

柜体创新设计；

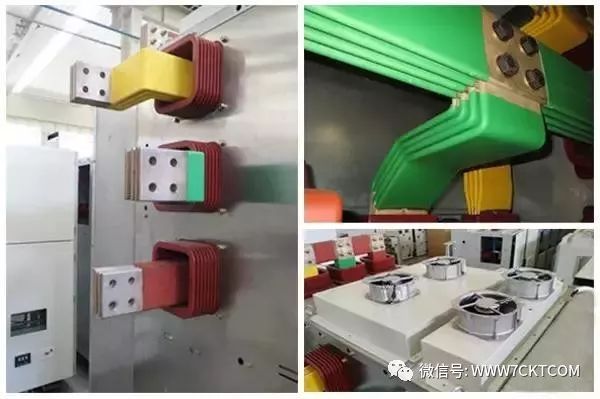

全新结构设计:全组装结构，易于维护，互换性好。合理设计手车室、母线室、电缆室的布置尺寸和柜内部件的安装位置，增加柜内散热通道的设计，充分考虑大电流对开关柜设备的影响。 新材料的使用:非导磁材料用于解决涡流加热问题。当电流通过导磁导体时，由于交变磁场的作用，会产生涡流和磁滞损耗，从而产生热量。因此，柜母线通过使用新材料避免了柜体加热的问题。 科学的母线布置:三相母线垂直布置，母线垂直布置。当母线垂直放置时，母线上的受力效果较好。同时，汇流条垂直放置时的载流能力比水平放置时高，因为垂直放置时的散热性能比水平放置时好。 降低电力:根据额定峰值耐受电流，充分考虑电力对柜体的影响，科学合理地设计和选择铜母线绝缘子的固定跨距、绝缘子的抗弯强度、断路器手车动静触头之间的压力。 工艺改进:为了降低母线连接处的接触电阻，在母线连接处镀银。连接螺栓采用8.8级高强度螺栓，提高紧固力和抗剪应力能力。

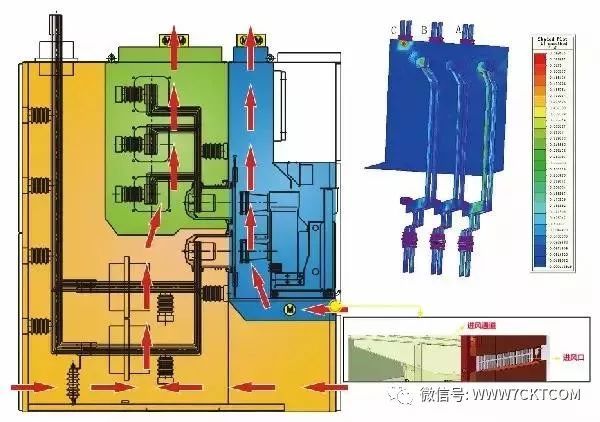

柜体散热解决方案:

断路器增加了散热片的数量和散热面积。 静触头设计新颖，增加了触头盒内的散热，获得专利“大电流可拆卸开关设备散热装置”，专利号为CN201120382565.2 考虑温度对动触头弹簧压力的影响，重新计算动触头的触指压力，以保证动触头和静触头接触电阻的变化范围，避免接触温度的突然变化。 手车室、母线室和电缆室设计了特殊的排气通道，将柜内的热气与外界环境空气进行交换，从而达到理想的对流散热状态。 强制空气冷却，配有散热风扇。机柜内通风孔的设计充分考虑了位置布置，使得外部空气-轴流风扇-机柜顶部风扇的内部导体之间形成一条平滑的线来散热。 配有智能温度在线监测装置，实时监测机柜内的温度变化。
