几种40.5千伏切除公式开关柜的分析与比较

几种40.5千伏切除公式开关柜的分析与比较详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

导言:

随着电力工业的加速发展和近年来24KV开关柜的逐步淘汰,市场对40.5中压开关柜的需求越来越大,生产企业对R&D的投资也越来越大。以下是对目前市场上几种不同的40.5千伏可拆卸开关的分析,对KYN-40.5中央柜的简要介绍,以及对我公司新开发的KYN640.5与市场上模仿ABB公司的ZS3.2柜型的基本区别的简单比较。

2,40.5千伏输电类型开关柜的发展

40.5可拆卸中压开关柜主要是从较初的GBC-40.5、JYN40.5、KYN10-40.5发展到今天的KYN640.5、AMS(也称为KYN96-40.5)、KYN58-40.5、KYN37-40.5、ZS3.40.5(在市场上,它类似于ABB ZS3.2机柜类型,称为KYN61C-40.5)。

由于当时技术条件的限制,GBC-40.5和JYN40.5基本退出市场,机柜体积大,结构松散。虽然KYN10-40.5的柜深只有2060毫米(配备SN10-35和ZN-35断路器时需要2260毫米),但断路器在柜内没有明确的测试位置,接触箱与电流互感器相连,电流互感器的性能参数有限,这种柜型逐渐衰落。目前,国内35KV移动机柜市场需求主要为KYN640.5,天津市场主要为AMS,其次分别为ZS3.2、KYN58-40.5和KYN37-40.5。

3 . 40 . 5千伏移除类型开关柜的特性

a.KYN640.5

KYN640.5是瑞士ABB技术的介绍。它首先由高希研究所开发并投放市场。其特点是焊接结构、落地式断路器、伞齿轮和空间四杆分合闸接地开关。虽然大多数制造商已将焊接型改为组装型,但机柜的刚性仍需进一步加强。ZN85-40.5落地式断路器较重,中间丝杠推进机构偏离中心位置150毫米,传动过程中倾覆力矩和偏心力矩较大,难以保证动静触头的啮合精度。然而,在实际运行中,断路器动静触头接触不良导致的发热故障时有发生,严重威胁着电网的安全运行。四叶片阀门由滑轮传动钢丝绳拉动。力系统和运动关系不合理。传动卡绳容易滑出滑轮,容易造成阀门无法打开,手车卡死。

b.KYN58-40.5

KYN58-40.5是进口的英国技术。配有ZN48-40.5中央断路器。转运车的宽度可以调节。铝合金导轨对断路器有很高的精度要求。双叶片金属阀在保证IP2X的同时,很难满足DL/T4020075.14要求的爬电比。尽管绝缘阀解决了后来改进中的问题,但由于双叶片阀的四杆机构的开启高度的限制或门板不能远离接触盒的金属安装板,局部电场不均匀。接地开关涡轮蜗杆传动结构过于频繁,操作不便。

c.KYN37-40.5

KYN58-40.5使用伊顿电气的W-VACW-40.5断路器。断路器手车为下中心式,导向轮离地面高度为435毫米,底板铺设工字钢,钩式推进联锁操作机构(手车直接推进并自动钩挂)和接地开关涡轮蜗杆传动。上海塔中电气有限公司首先成功开发了它。童和江苏赛维推出了改进版。2004年,镇江伊顿采用砖结构设计理念,并在KYN37-40.5开关柜上进行了验证,提高了机柜的性价比和机柜的刚度。然而,阀门系统和接地开关也有与KYN58-40.5相同的缺陷。

d.ZS3.2

ZS3.2是从ABB进口的柜式。与其他类型的机柜相比,它在技术上有了很大的改进。本发明传动动力系统关系合理,运动灵活,外形美观,防护等级高。它是目前市场上比较先进的中压产品,但是价格很高。一些国内钣金加工厂也复制了这种产品。断路器采用ABB VD40.5,柜体结构简化了ZS3.2(市场上称为KYN61C-40.5)。但是柜式底板的刚性相对较弱,VD40.5断路器也有落地式断路器的缺点,难以克服传动过程中的偏心力矩和倾覆力距离。

E.KYN-40.5中央机柜(与AMS相同)

江苏荣昌电气有限公司成功开发的KYN-40.5金属铠装可拆卸中间柜,外形尺寸有1200 * 2500 * 2400毫米和1200 * 2500 * 2600毫米两种,可配VEP-40.5、HXV-40.5、VB-40.5等中间型断路器。本产品采用KYN28开关柜成熟制造工艺,镀铝锌板双弯,砖砌结构,体积小,外形美观。

1.中心断路器的传动螺杆无偏心,翻转力距离也小,动静触头啮合精度高,电气连接可靠,增强了一次回路的动态热稳定性,大大降低了断路器动静触头接触不良导致发热故障的可能性。

2.链轮驱动四叶片金属阀装置结合了ZS3.2柜体阀的设计,密封性能好,开启高度高,大大提高了手车在工作位置和实验位置的安全性。运动时保持同步动作抵消相互重量,传动角度和力系合理,传动省力灵活。

3.接地开关操作结构的锥齿轮传动,操作简便,易于维护。联锁机构采用10KV成熟产品。

4的高精度高强度导轨。5毫米优质钢板折弯组焊保证了断路器手车在运动过程中的稳定性和可靠性,同时弥补了侧板的局部刚度。

几种40.5千伏切除公式开关柜的分析与比较

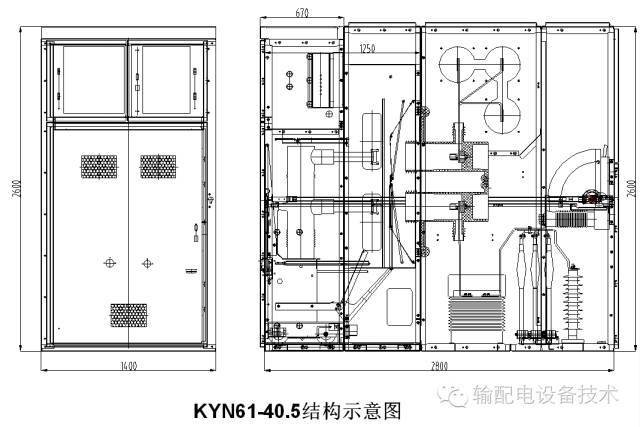

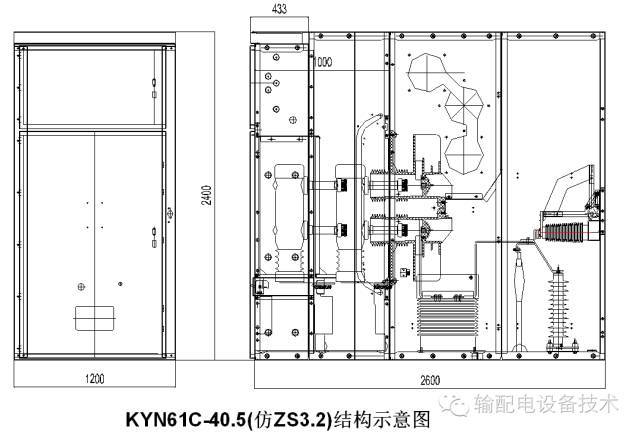

4.4之间的基本区别。KYN61和仿ZS3.2

几种40.5千伏切除公式开关柜的分析与比较

几种40.5千伏切除公式开关柜的分析与比较

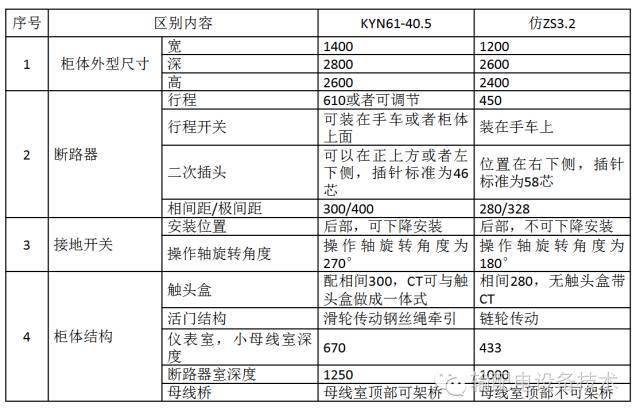

对照表

几种40.5千伏切除公式开关柜的分析与比较

更多选型规格报价定制等问题可及时联系厂家,以上就是几种40.5千伏切除公式开关柜的分析与比较全部内容。
