10kV高压开关柜如何控制

10kV高压开关柜如何控制详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

因为10kV是高电压,人体不能接触它。因此,如何控制这个高压开关以及如何控制它实际上是一项技术。否则,高压传输就成了空话。

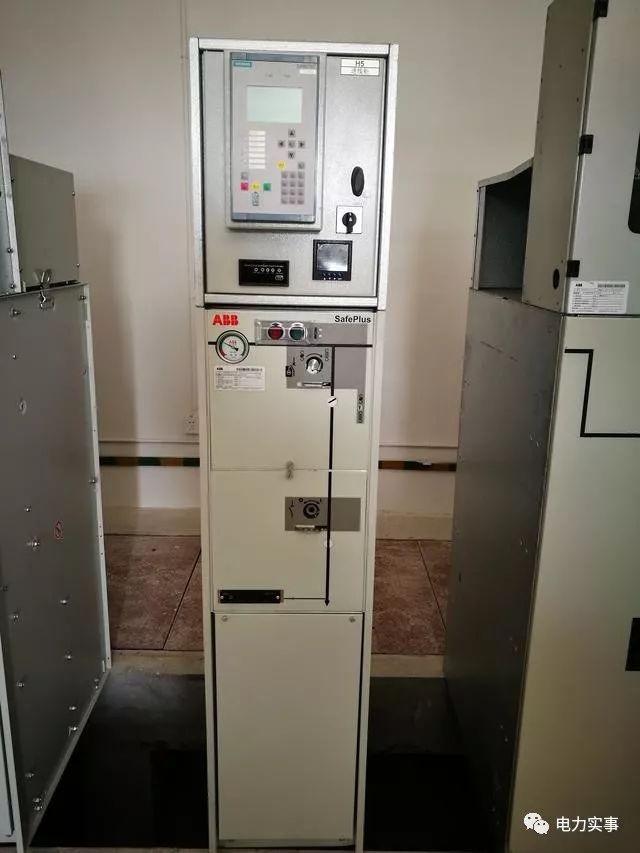

下图显示了一个典型的10kV开关,型号为ABB,开关位于机柜中间。

本地控制这个开关实际上是下图中间的两个按钮,一个红色,一个绿色。

其中,红色是开启按钮,绿色是关闭按钮。这两个按钮还会根据开关指令发光。

10kV成套开关

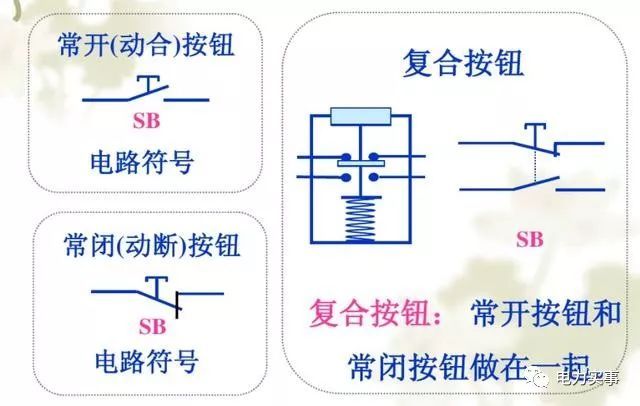

理论上,这个按钮是这样的:

按钮图标

事实上,按钮的指示和按钮后面的电路可能不是每个人都清楚。在这里,让我们谈谈它。在我们谈论它之前,让我们特别解释一下,示意图上的电显示了没有通电时的状态。

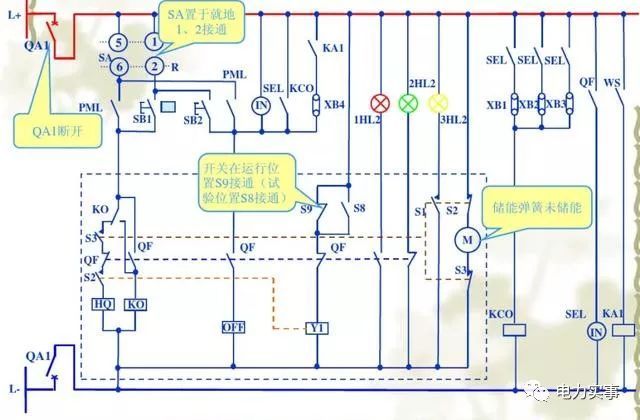

打开和关闭的初始状态

处于初始状态的电路使得操作电源的开关QA1处于断开状态。

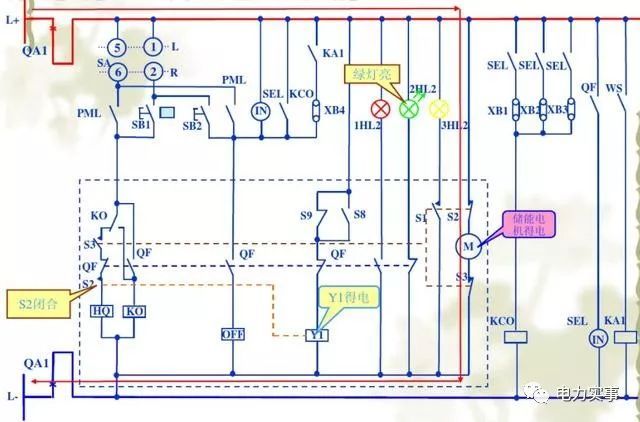

电路通电后,开关处于闭合状态。

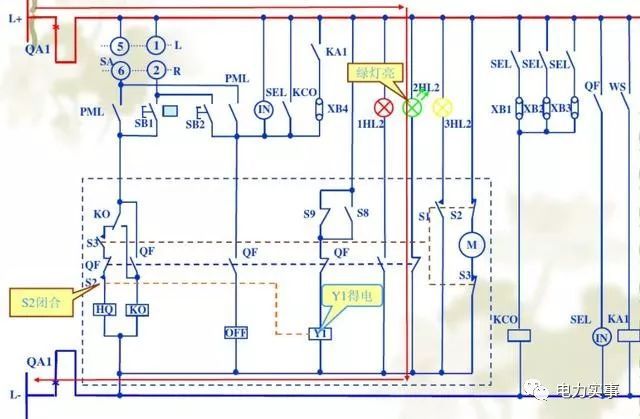

然后是能量储存,为开关的闭合做准备。

储能完成后,储能开关自动打开,可以使用合闸弹簧,储能标志或灯一般为黄色。

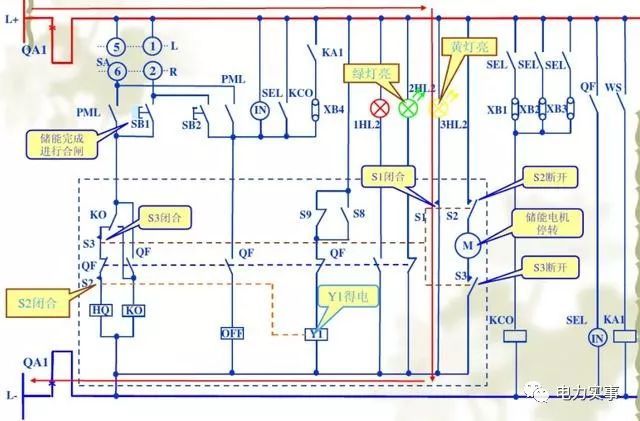

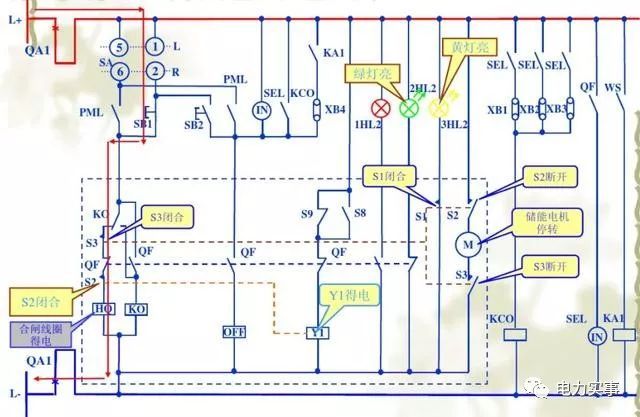

这是关闭期间的状态。开关接通后,电流将通过2次电击接通,并流过上图中的红线指示。HQ是闭合线圈,它将触发储能弹簧动作。同事们,断路器辅助开关的状态会随着闭合而改变。

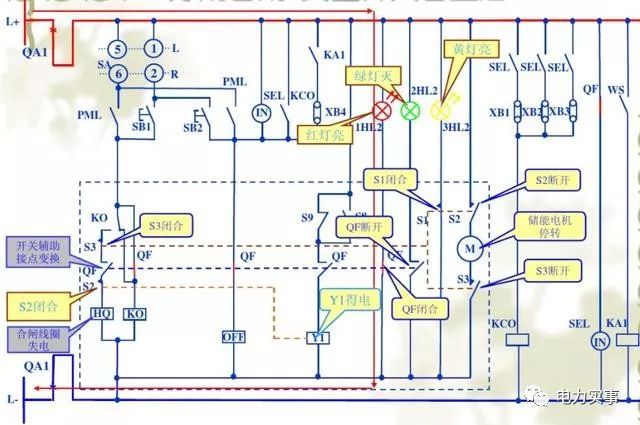

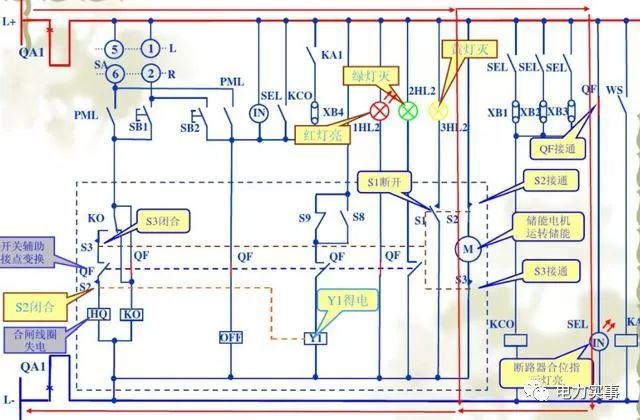

开机后,几个状态会发生变化。首先,较左侧HQ上的开关辅助触点变为开路状态,导致开关线圈断电。其次,在关闭过程中,储能弹簧释放能量,如下图所示:

这样,储能开关的s2和s3小开关再次闭合,弹簧自动储存能量用于下一次开关动作。储能完成后,储能指示灯将再次变黄。

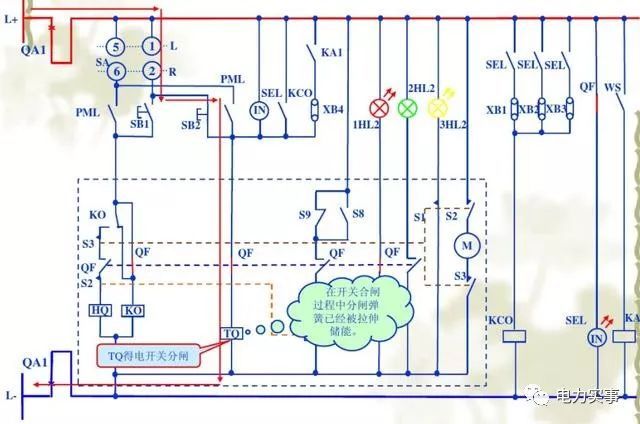

要关闭,请按上图中的绿色按钮。电路如下:

按下释放按钮,即途中的SB2,释放电路将启动。由于储能弹簧已在闭合过程中储存,按下该按钮后,释放动作将立即开始,释放过程将完成,断路器辅助开关的位置将恢复到初始状态。

怎么样,虽然是简单的开关,电路也相当复杂,实际的开关电路比刚才说的复杂得多,因为还有防跳电路、保护动作引起的跳闸电路等。

更多选型规格报价定制等问题可及时联系厂家,以上就是10kV高压开关柜如何控制全部内容。
