二、高压的作用开关柜

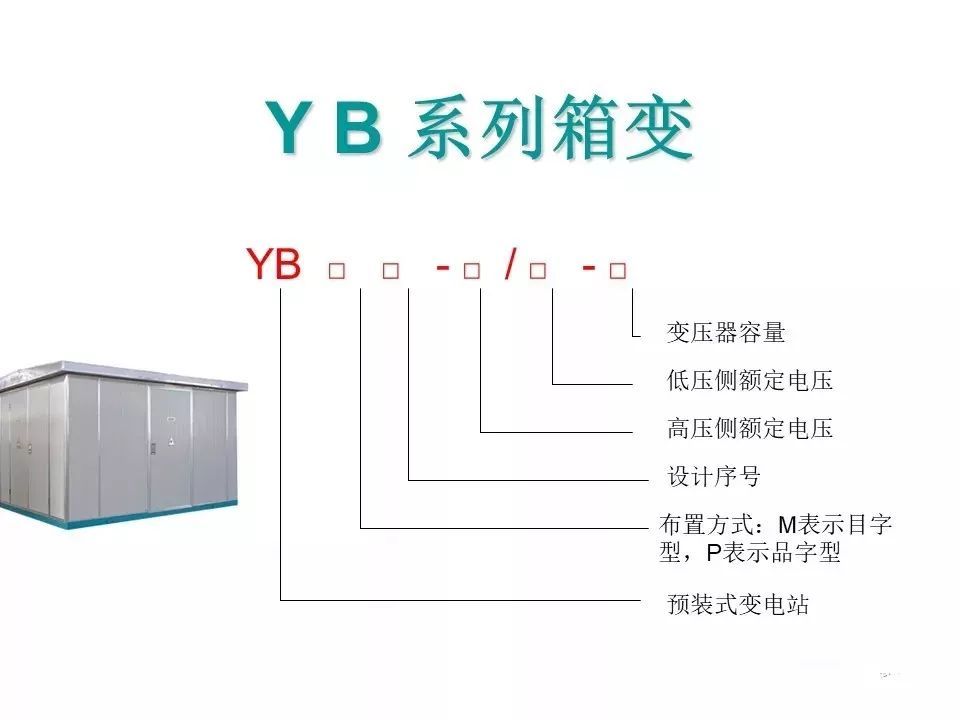

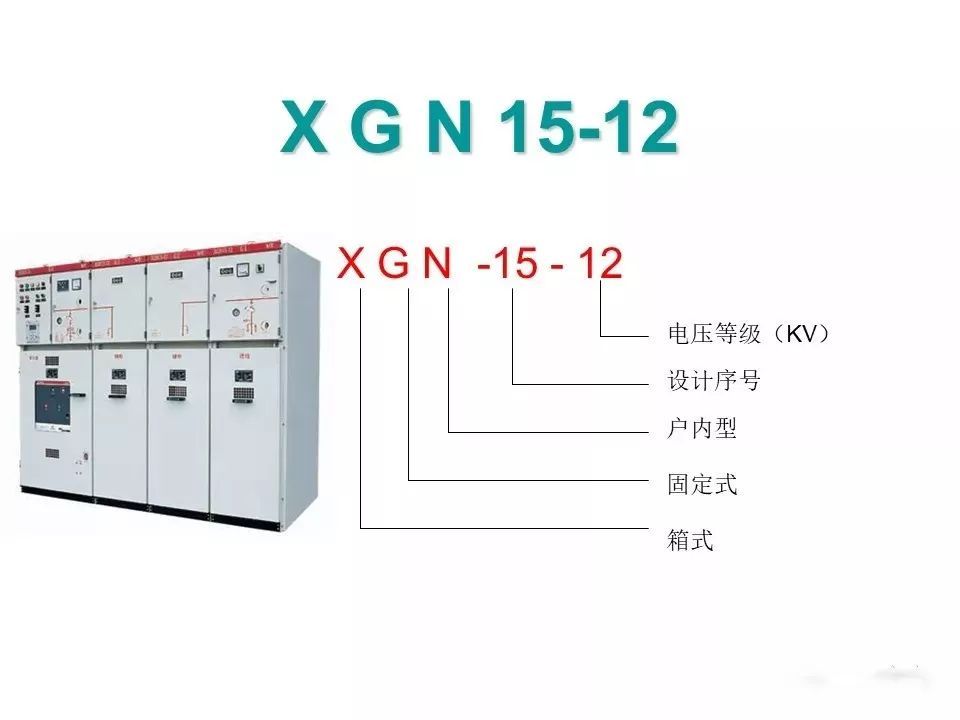

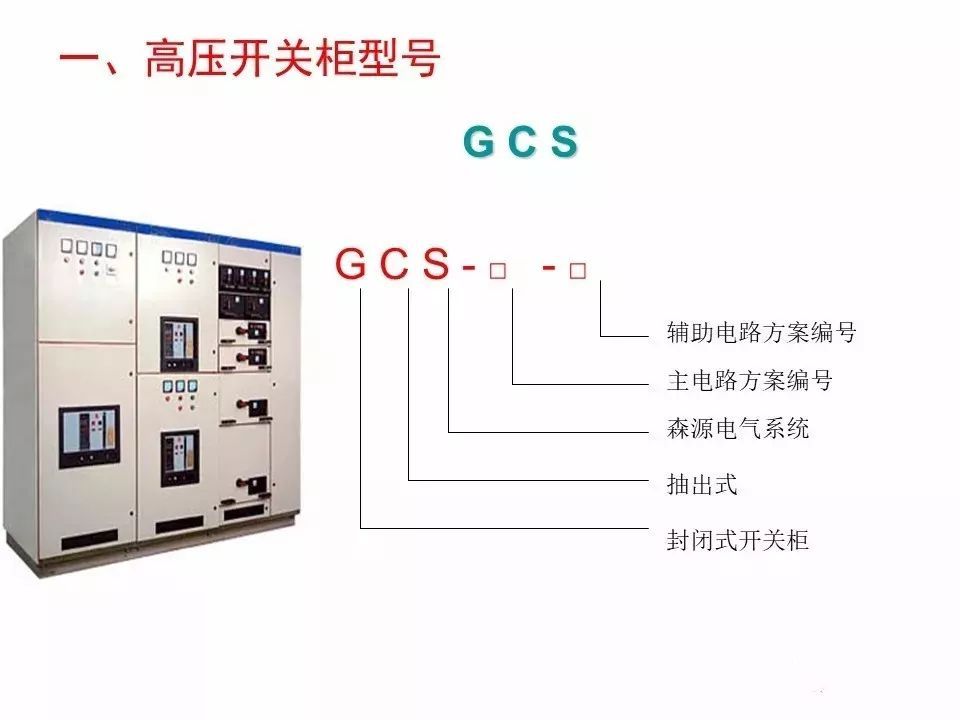

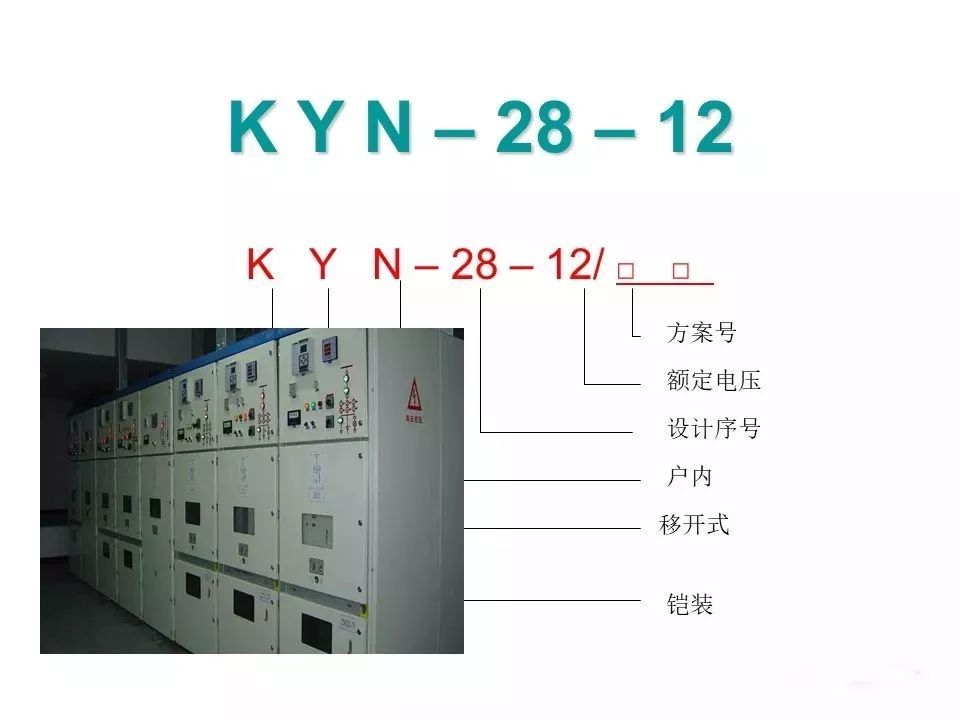

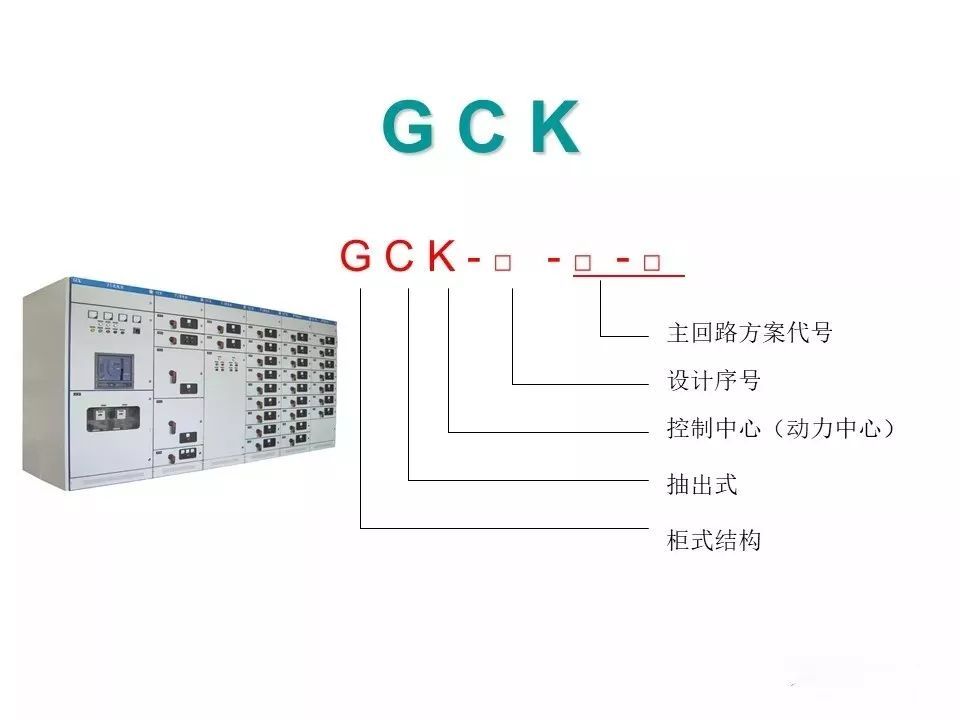

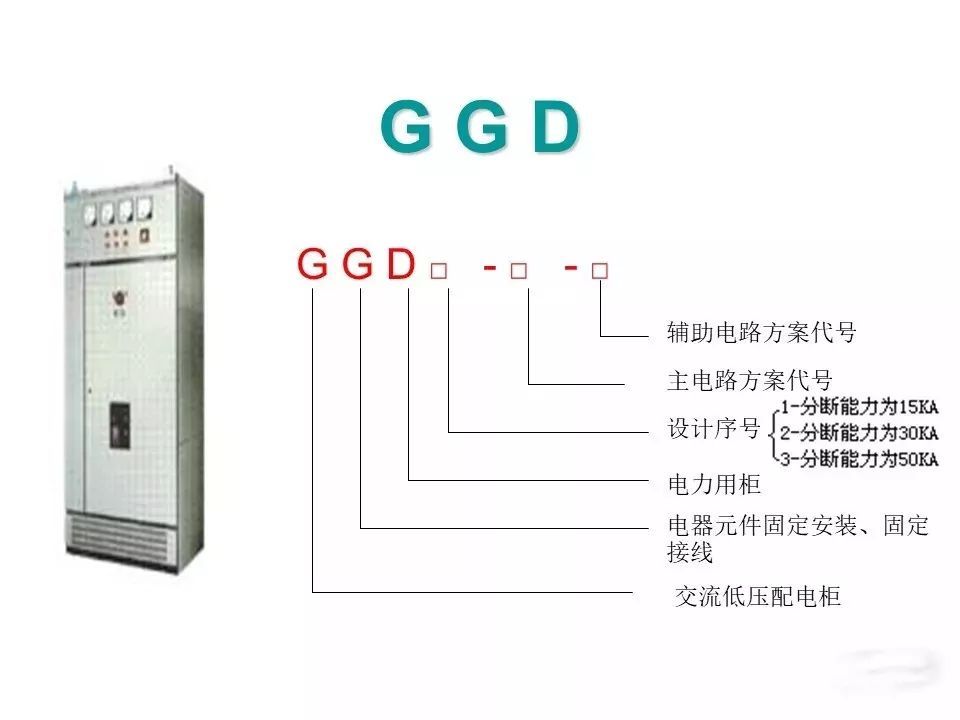

高压开关柜是金属封闭开关设备的通称，它是一套完整的配电设备，按照一定的电路方案将相关的电气设备组装成一个封闭的金属外壳。

高压开关柜广泛用于接收和分配电能的配电系统中。不仅部分电力设备或线路可以根据电网的运行要求投入或退出运行，而且当电力设备或线路发生故障时，故障部件可以迅速从电网中移除，从而保证电网中无故障部件的正常运行以及设备和运行维护人员的安全。因此，高压开关柜是一种非常重要的配电设备，其安全可靠运行对电力系统具有重要意义。

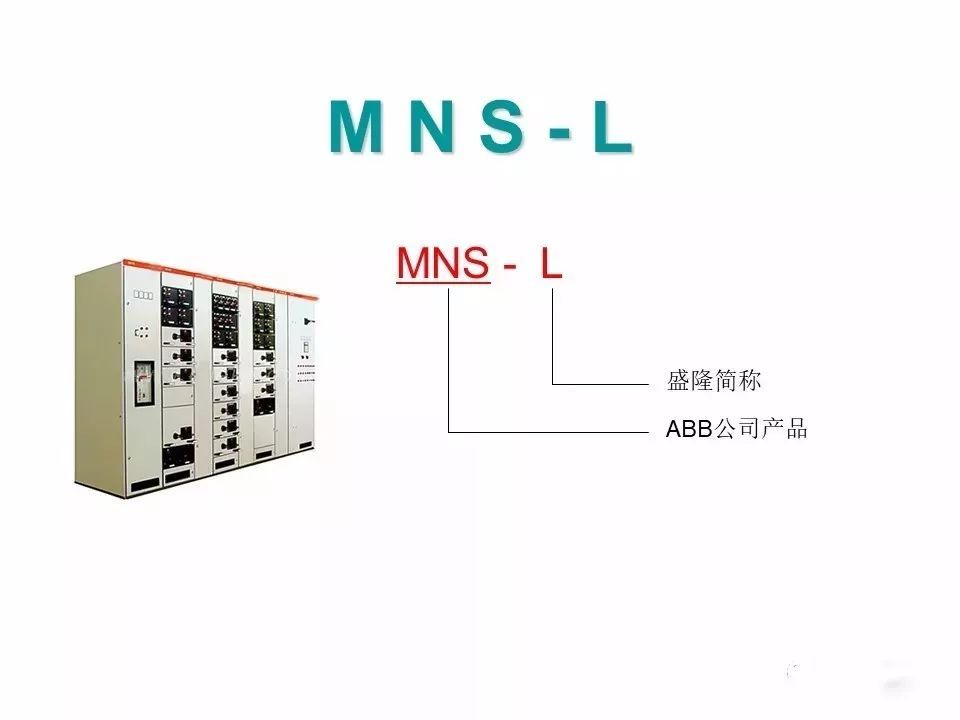

(1)柜体

开关柜的外壳和隔板由镀铝锌钢板制成。整个柜体精度高、耐腐蚀、抗氧化、机械强度高、外形美观。柜体采用组装结构，由铆钉螺母和高强度螺栓连接而成。因此，集合开关柜可以保持大小的统一。

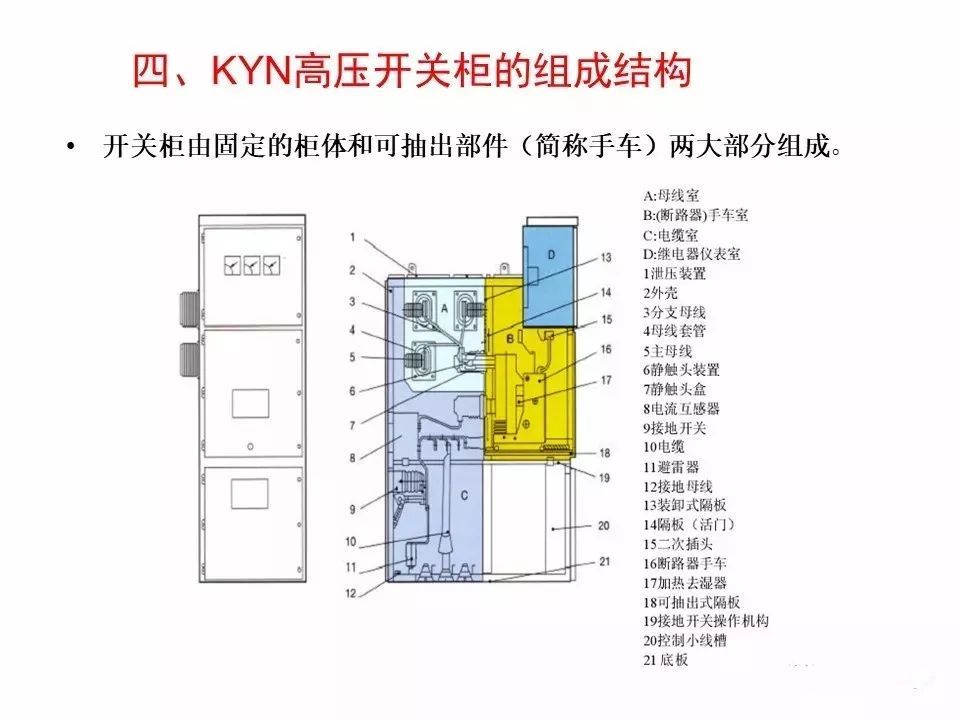

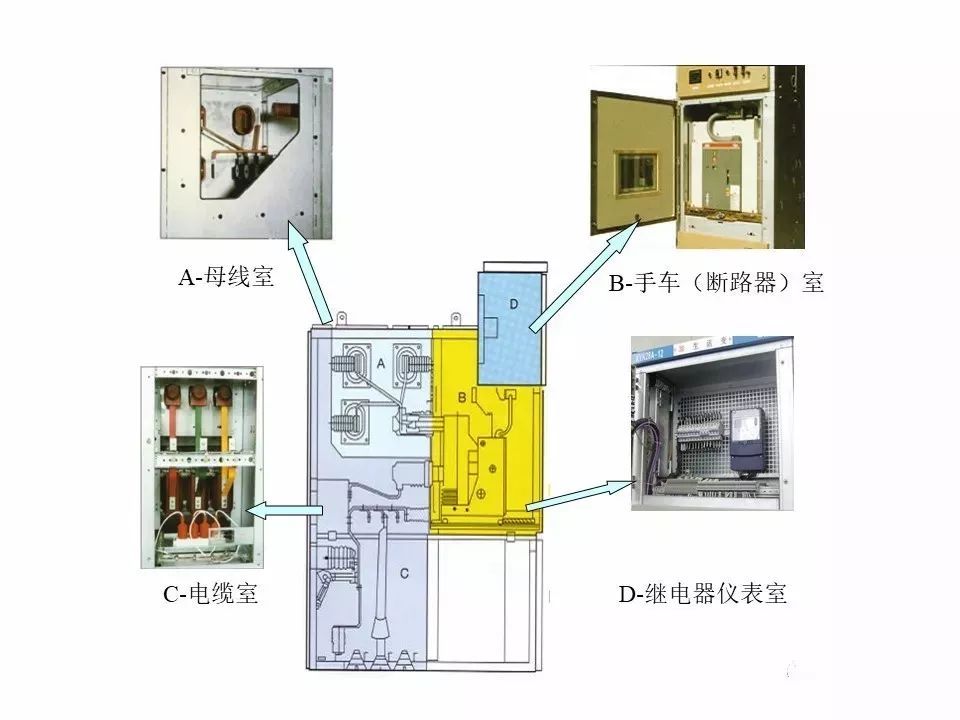

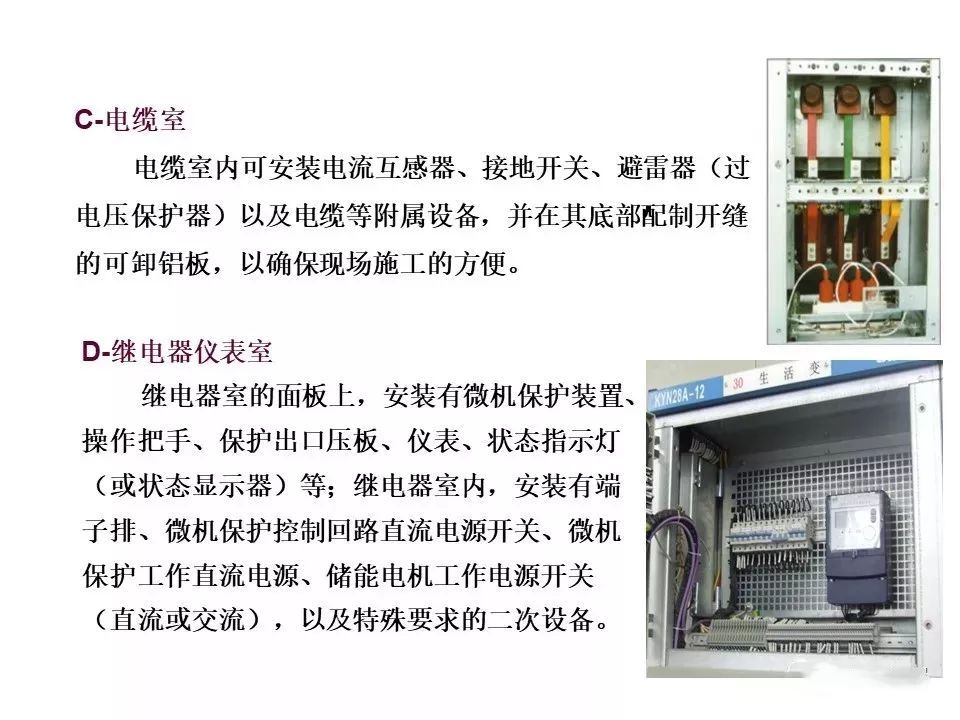

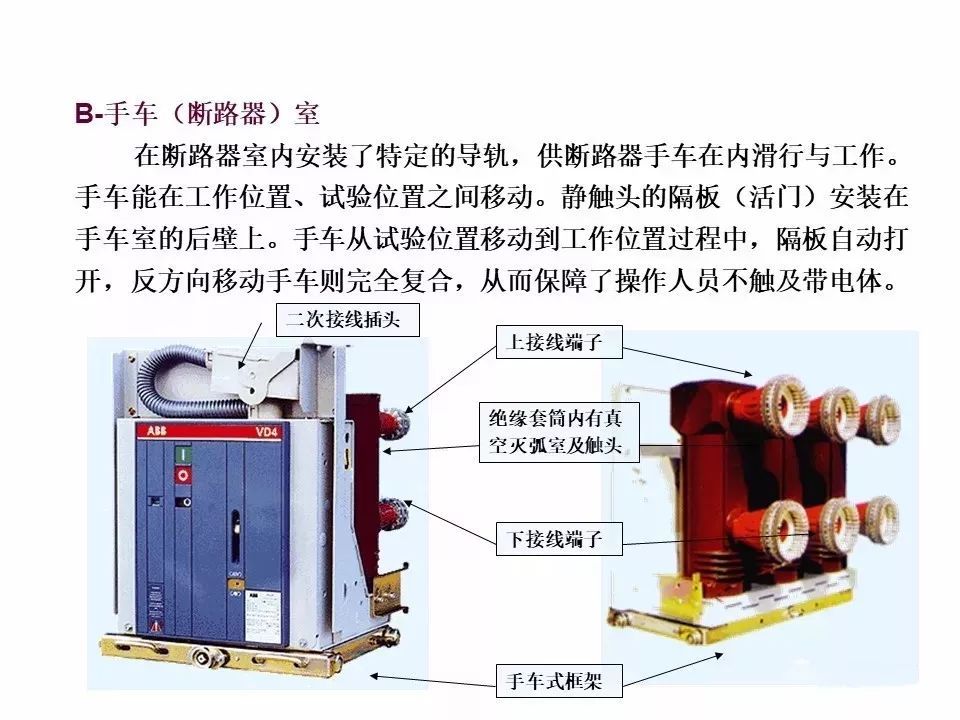

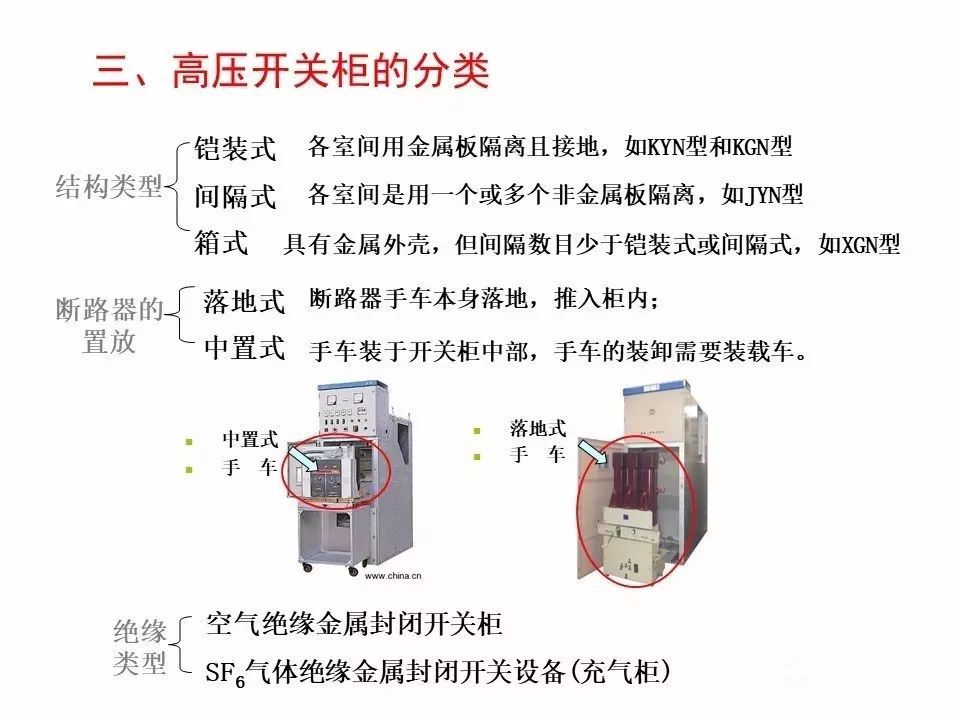

开关柜用隔板分为手车室、母线室、电缆室和继电器仪表室，各单元接地良好。

公共汽车房

母线室设置在开关柜背面的上部，用于安装和布置三相高压交流母线，并通过分支母线实现与静触头的连接。所有母线应采用绝缘套管进行塑料密封。当母线穿过开关柜隔板时，用母线套管固定。如果存在内部故障电弧，可以限制事故蔓延至相邻机柜，并保证母线的机械强度。

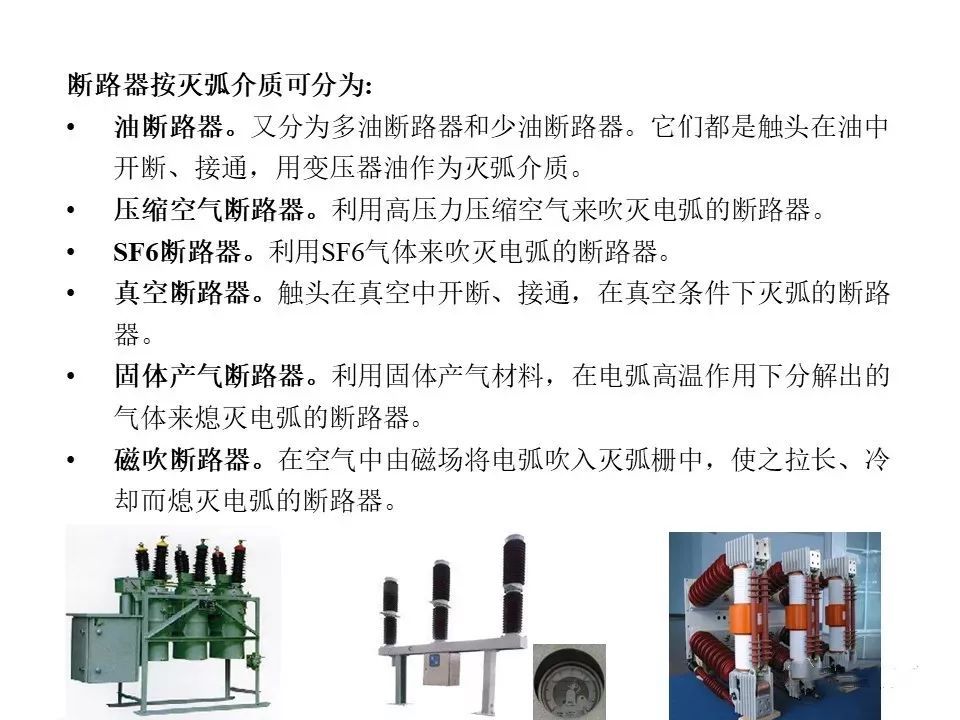

根据操作机构使用的操作能量的不同能量形式，操作机构可分为以下几种类型:

1.手动机构:指手动开启的操作机构。

2.电磁机构(光盘):指的是使用电磁铁来开启的操作机构。

3.弹簧机构:指利用人力或电机使弹簧储能实现提前闭合的弹簧闭合操作机构。

4.电机机构:指关闭和打开电机的操作机构。

5.液压机构:指用高压油推动活塞开关的操作机构。

6.气动机构(CQ):指利用压缩空气推动活塞实现关闭和开启的操作机构。

7.永磁机构:永磁体用于保持断路器的位置。它是一种电磁操作、永磁维护和电子控制的操作机构。

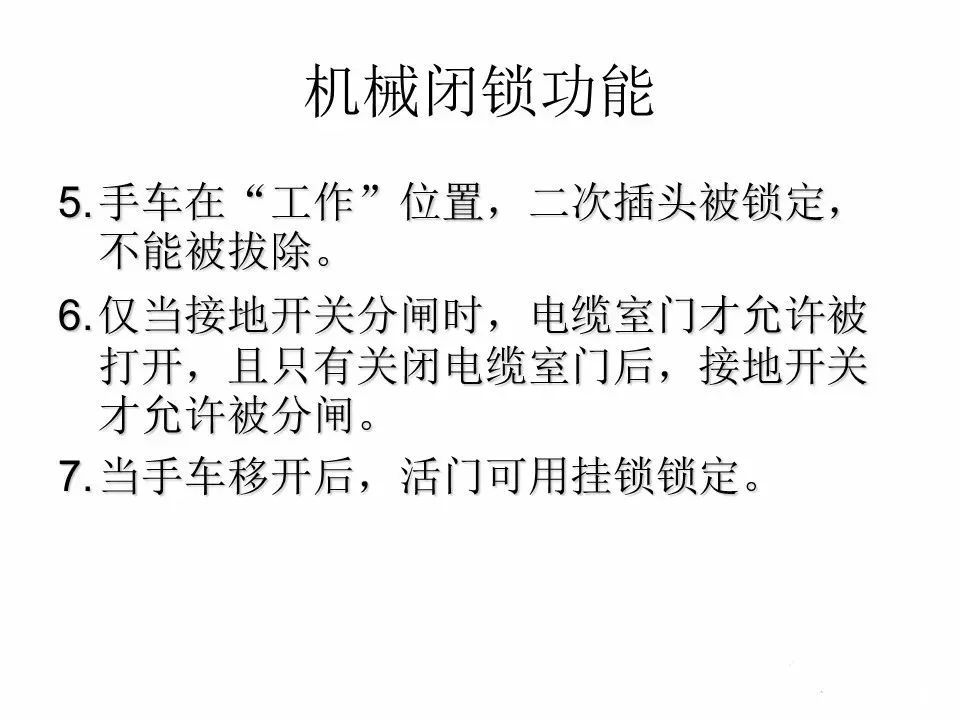

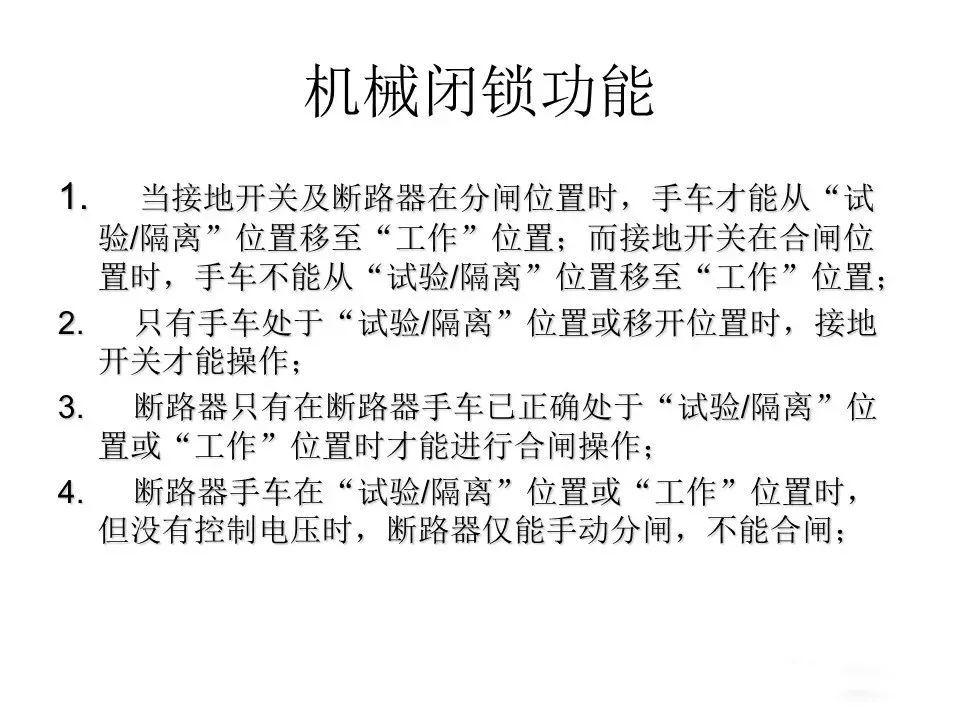

(2) 开关柜联锁

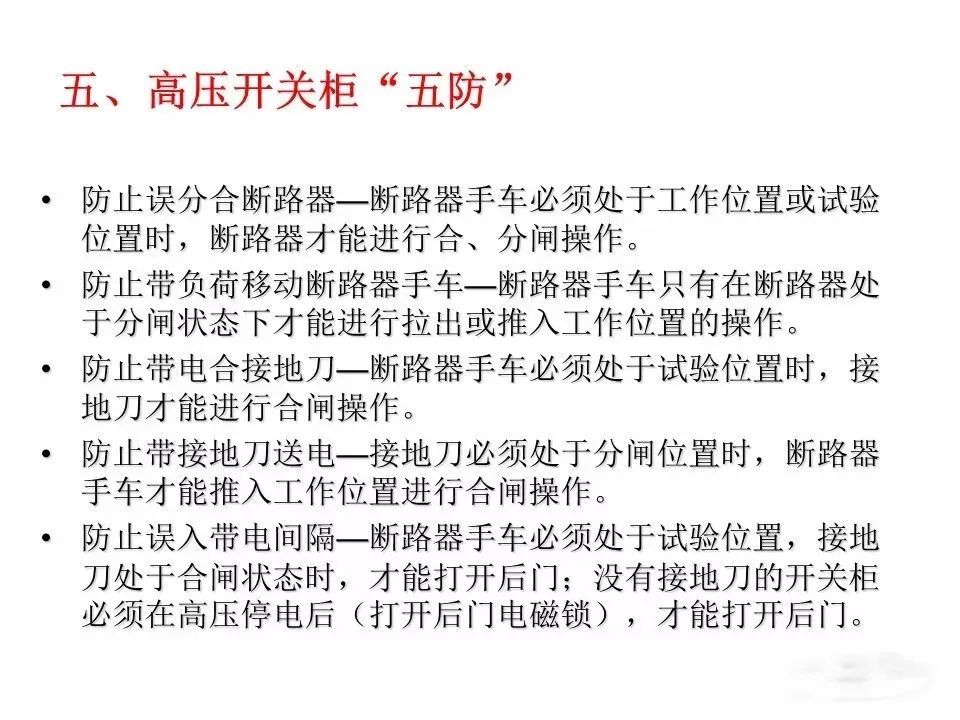

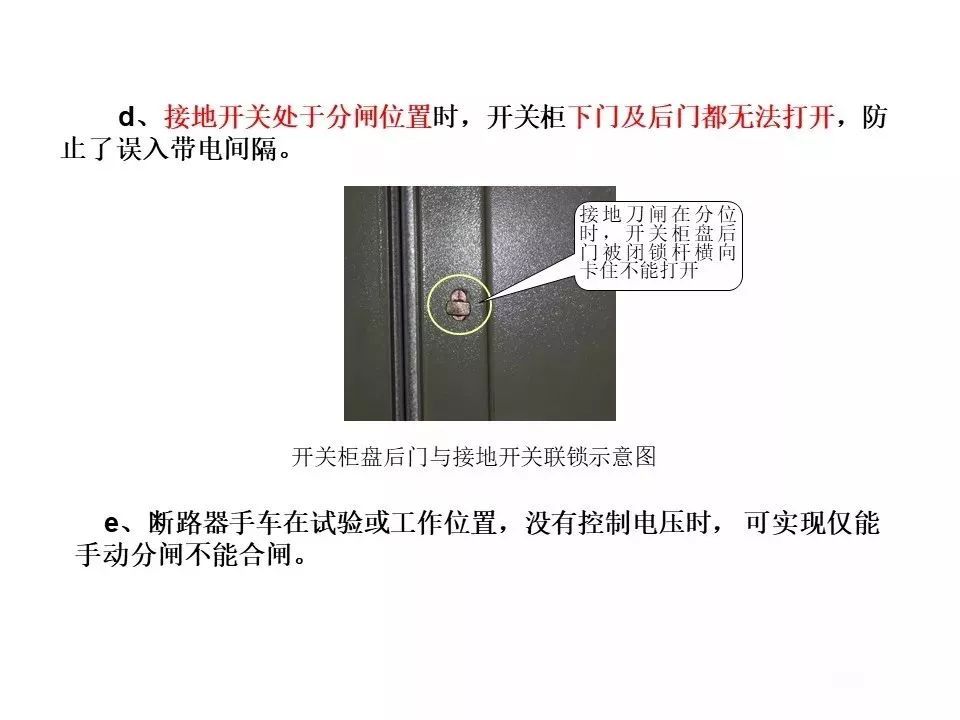

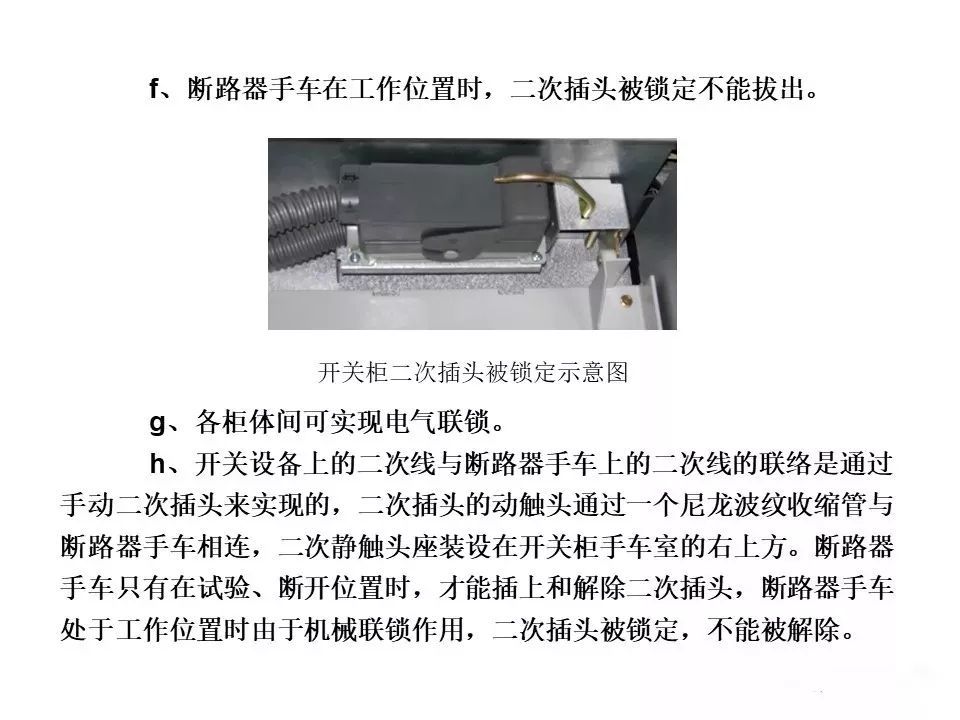

开关柜具有可靠的联锁装置，满足五项预防措施的要求，有效保证了操作人员和设备的安全。

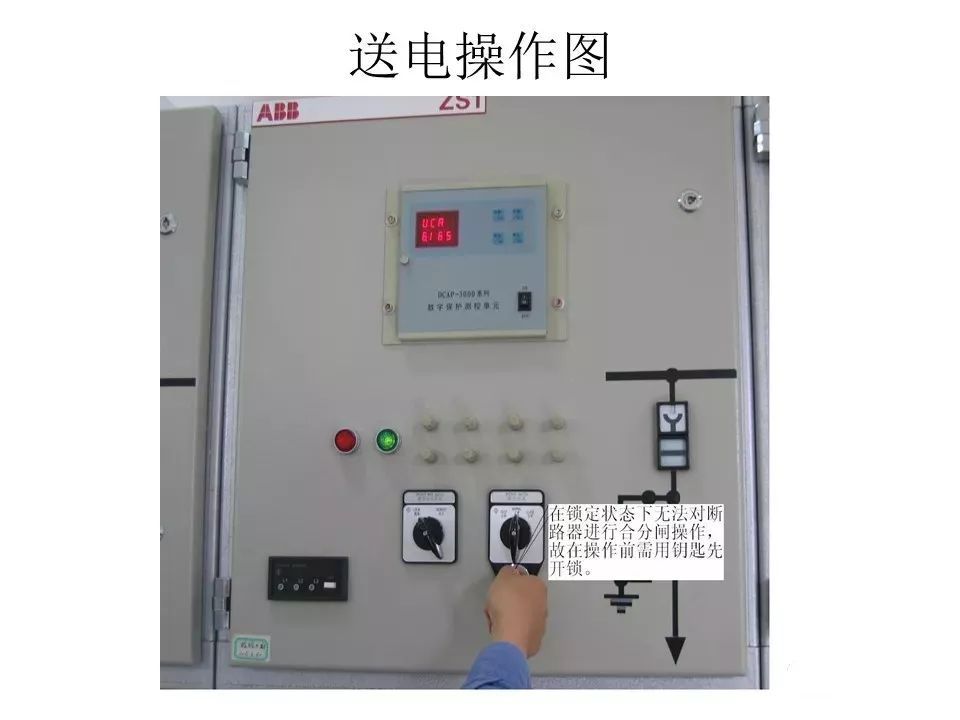

A.提示按钮或转换开关安装在仪表室门上，防止断路器误合和误开。

b、断路器手车在试验位置或工作位置时，断路器可以通断操作，且断路器合闸后，手车不能移动，防止负荷误推手车。

c、只有当接地开关处于断开位置时，断路器手车才能从试验/检修位置移动到工作位置。只有当断路器手车处于测试/检修位置时，接地开关才能接通。这样，当接地开关处于闭合位置时，可以防止接地开关被错误地接通或断开，并且可以防止断路器被接通或断开。

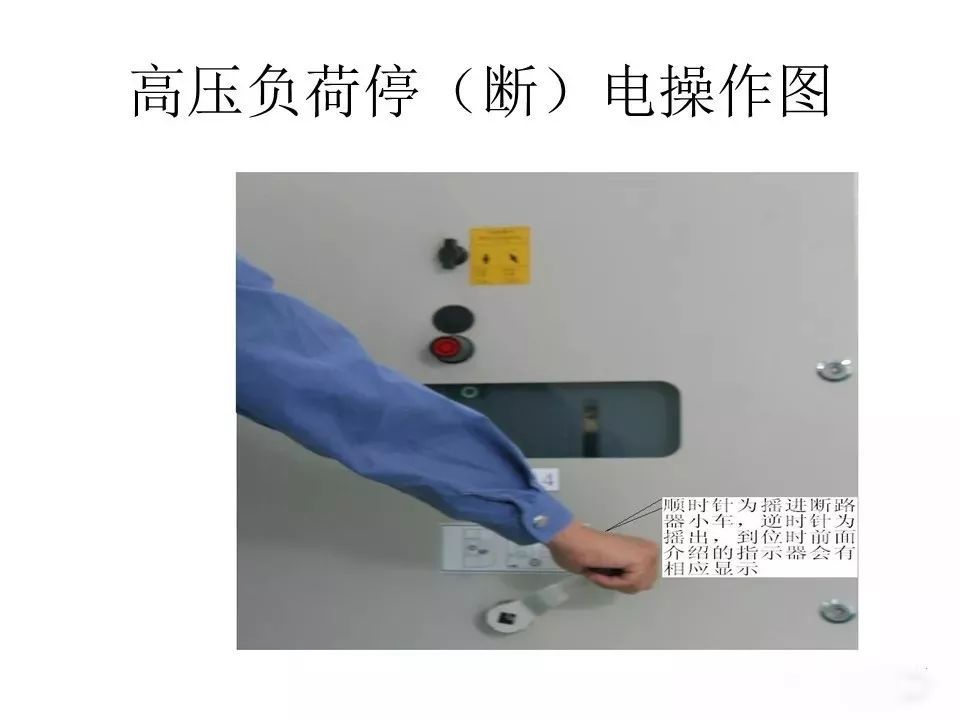

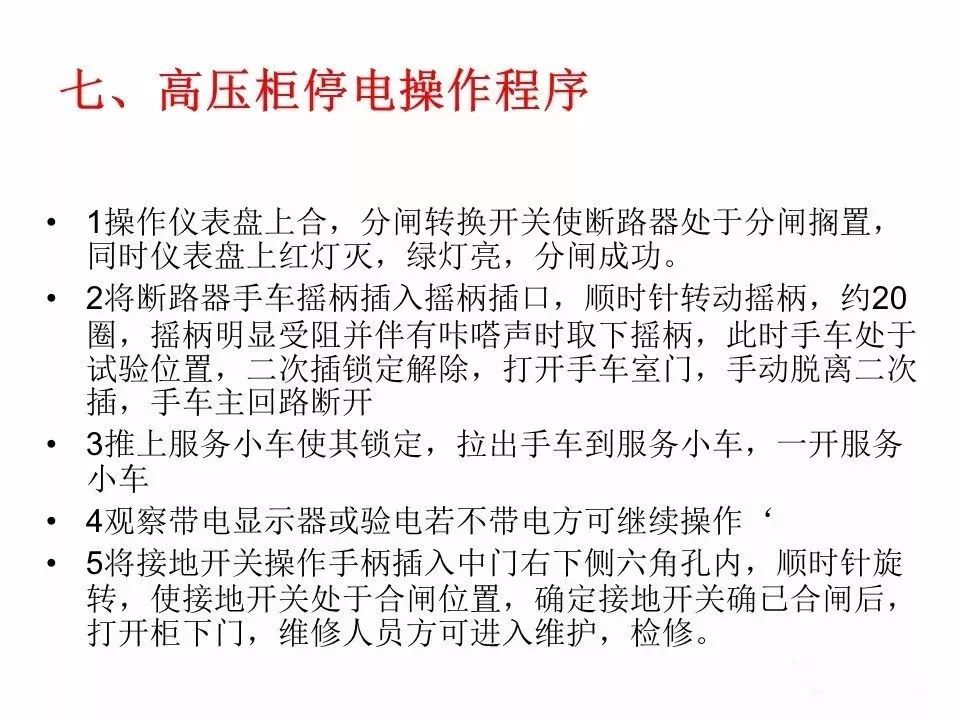

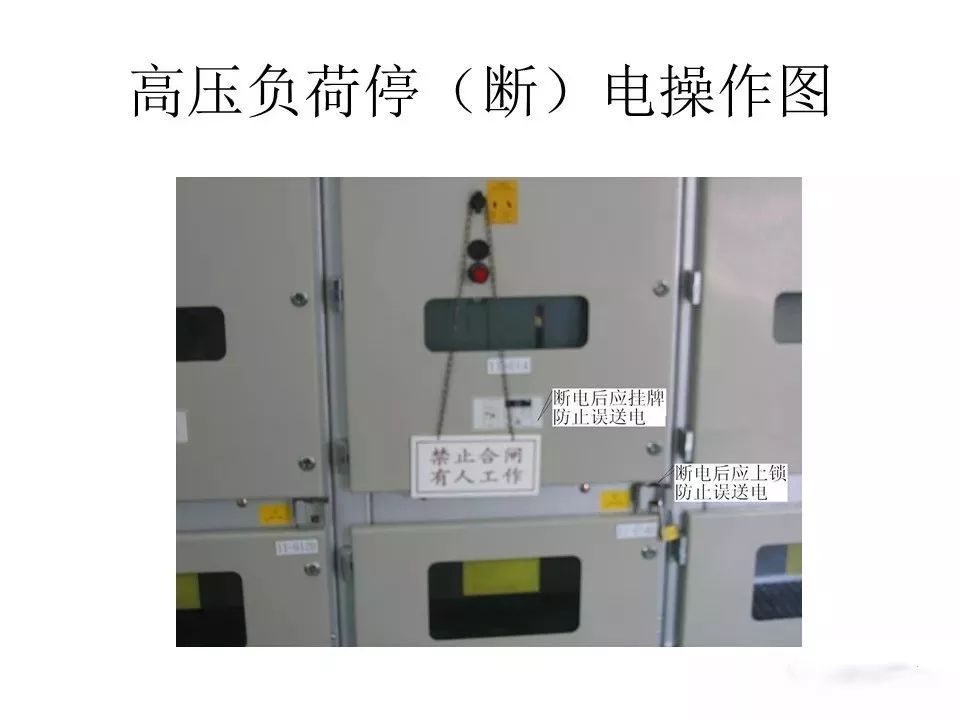

(3)高压开关柜操作程序

虽然开关柜的设计保证了开关设备各部分操作顺序的正确联锁，但在操作开关设备时，操作人员仍应严格遵守操作规程和相关要求，不得随意操作，在操作受阻时，不得未经分析强行操作，否则可能损坏设备，甚至造成事故。

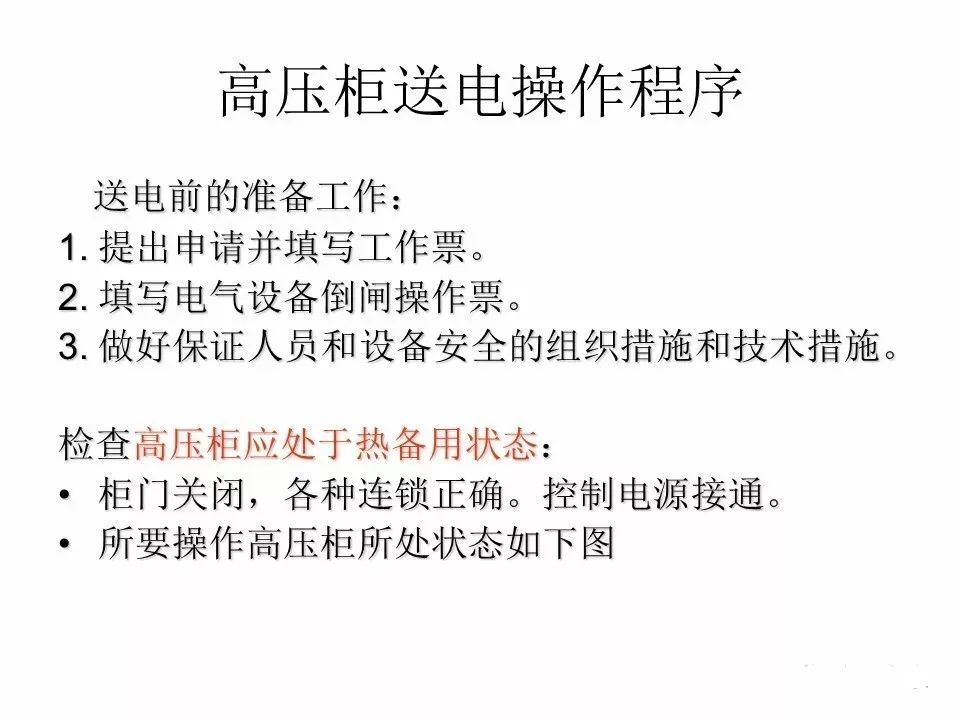

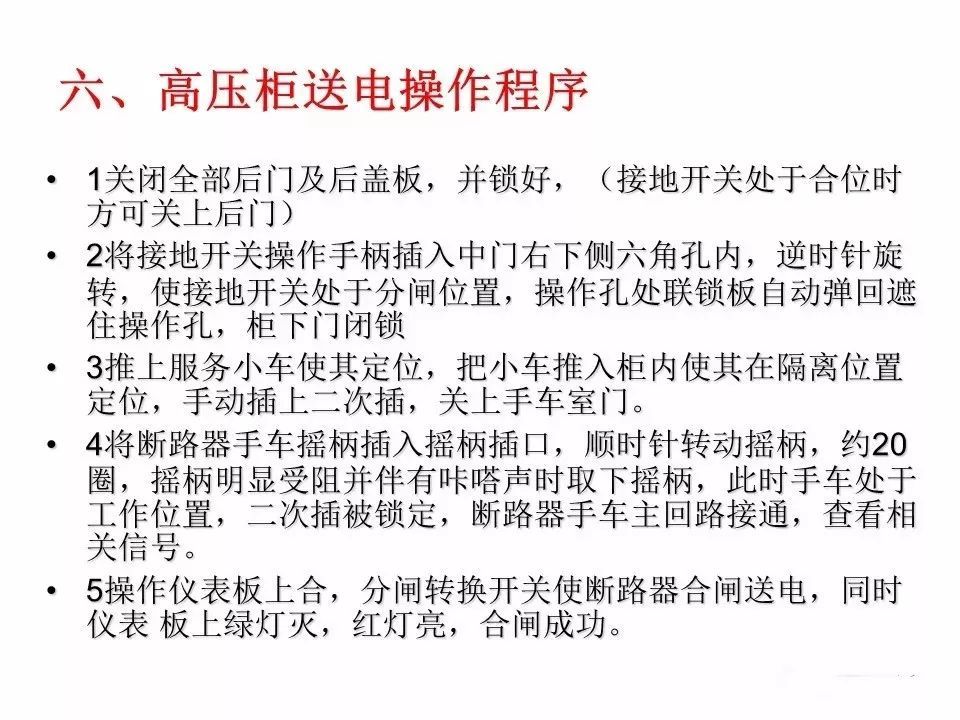

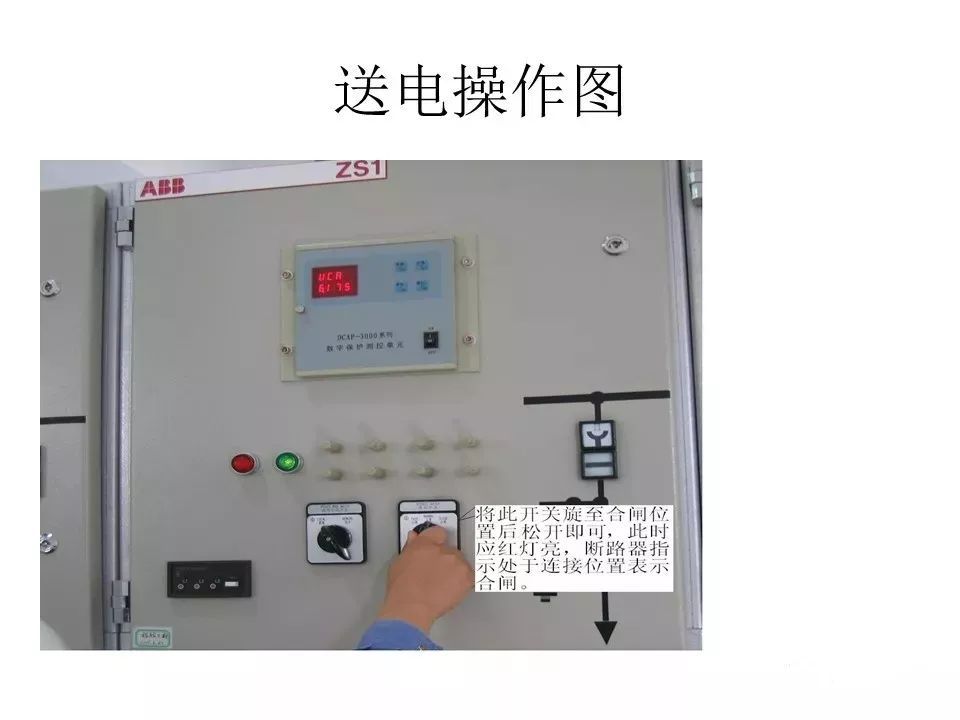

高电压开关柜输电操作程序

(1)关闭所有柜门和后密封板并将其锁定。

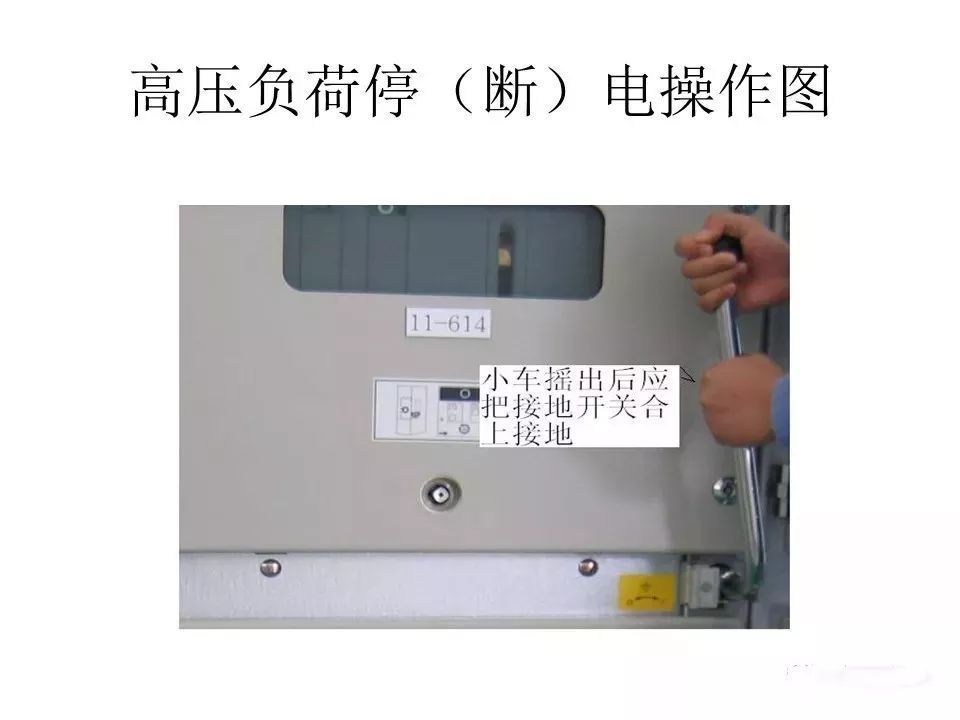

(2)将接地开关的操作手柄插入中间门右下侧的六角孔中，逆时针旋转约90度，使接地开关处于断开位置，取出操作手柄，操作孔处的联锁板将自动弹回盖住操作孔，开关柜后门锁紧。

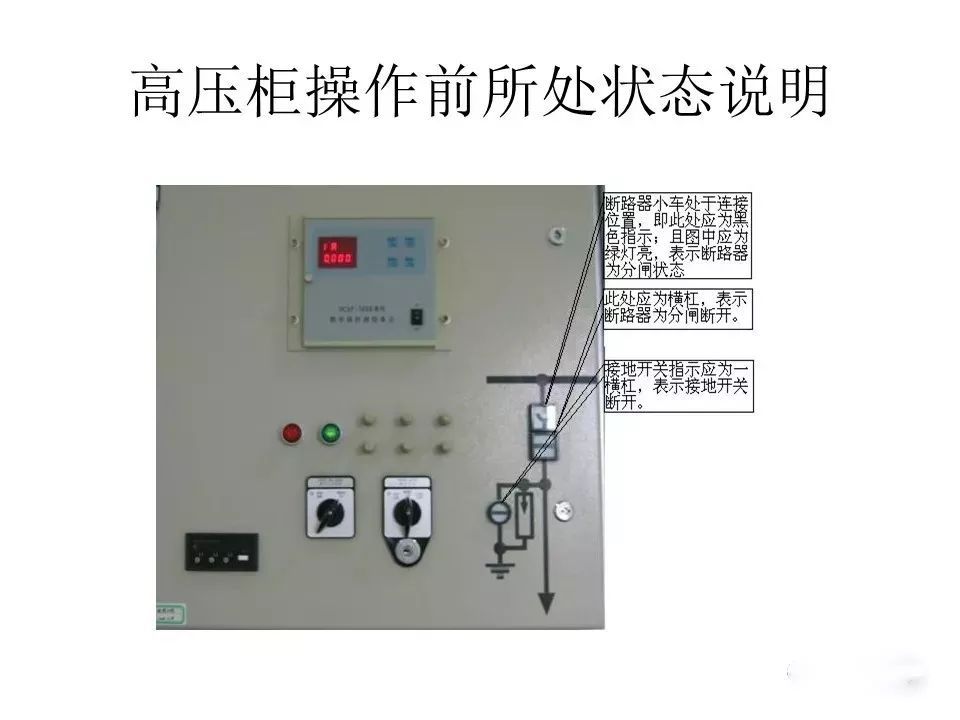

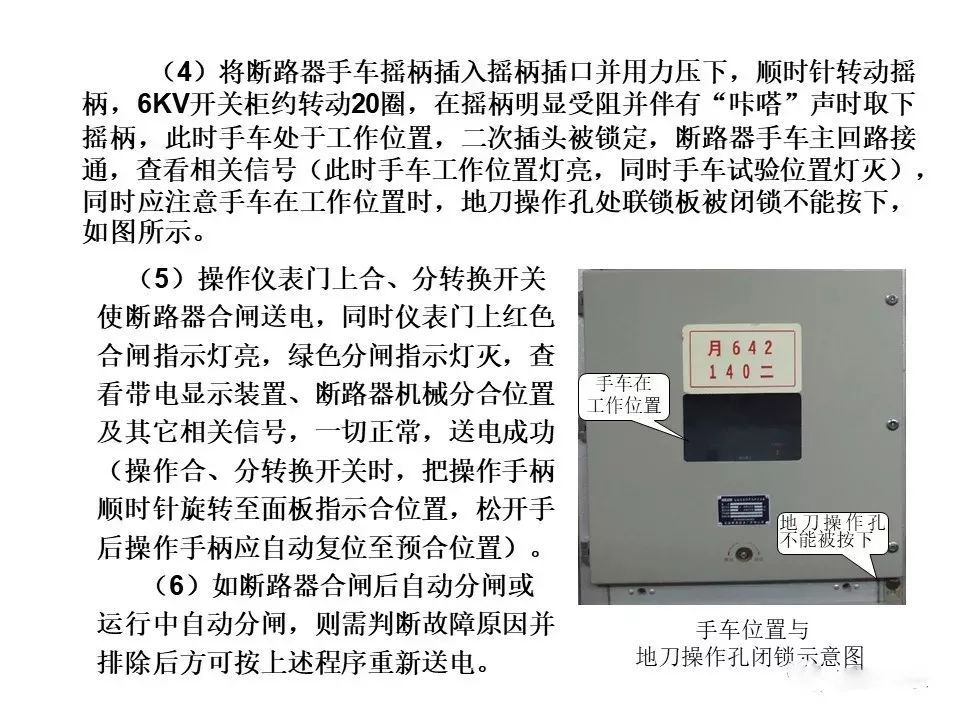

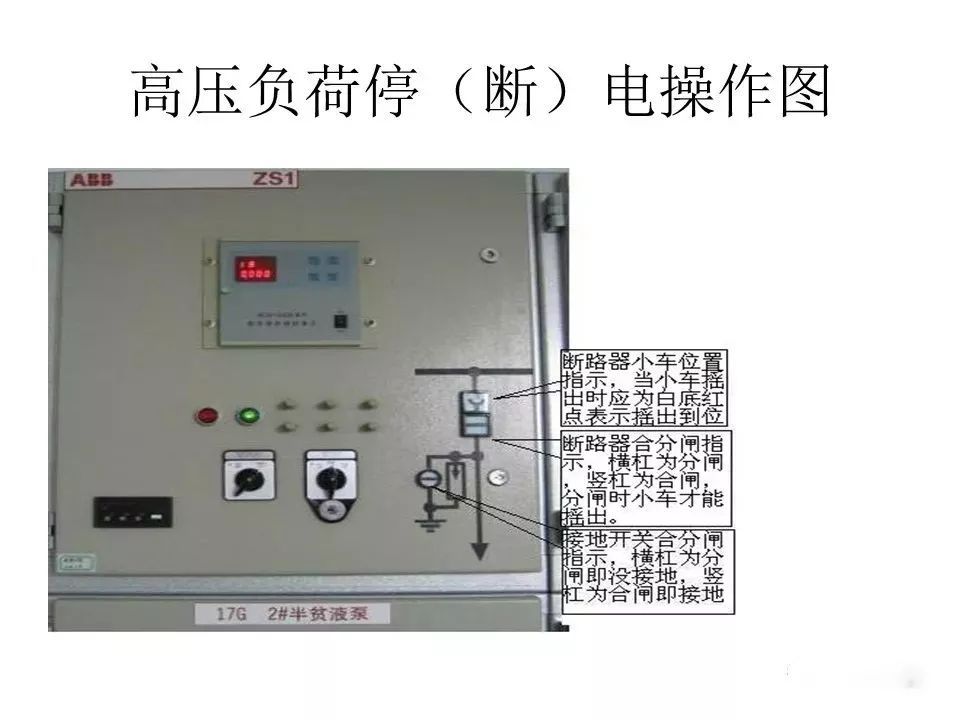

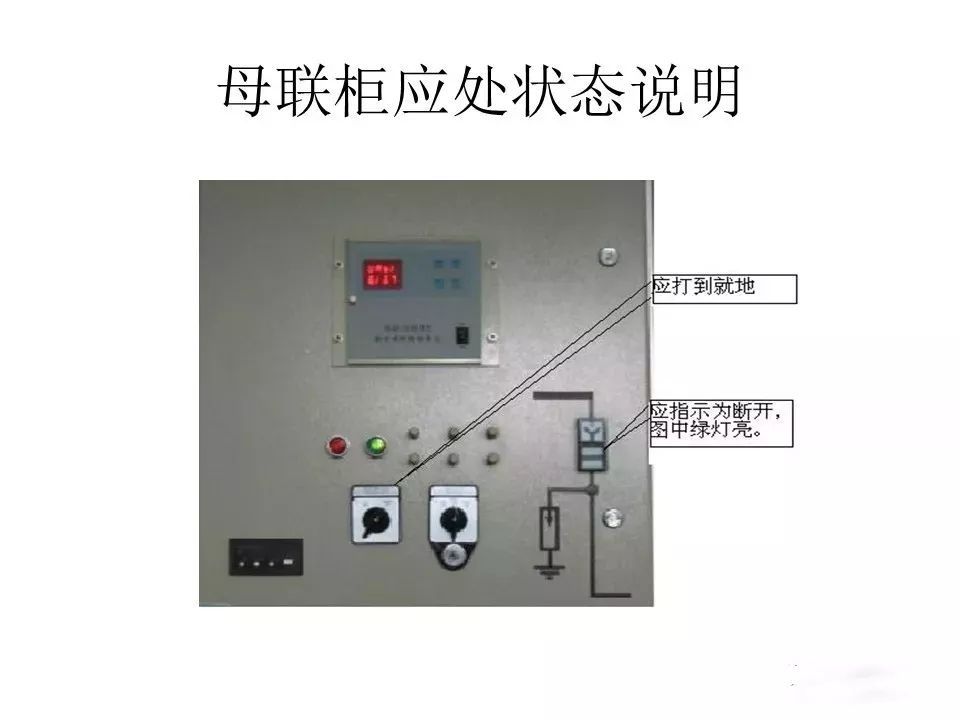

(3)观察上柜门的所有仪表和信号指示是否正常。正常运行时，微机保护装置的电源灯亮，手车测试位置灯、断路器开度指示灯和储能指示灯亮。如果所有指示灯都不亮，打开上部机柜门，确认总线电源开关是否关闭。如果所有指示灯都关闭但仍不亮，检查控制电路。

2

来源:电气之家
