低压提取开关柜

400伏抽屉式开关柜适用于电压等级为400伏的低压抽出式开关设备和控制设备。它由柜式开关设备或带母线和抽出式功能单元的柜式开关设备组成，并可配备固定或可移动部件。电能可以通过母线或支线分配到各功能单元的成套配电设备中。

抽屉开关柜已有近40年的历史。在20世纪70年代初的中国，

已经有成熟的应用案例。随着低压电器元件的革新，初级元件的体积迅速减小。因此，抽屉类型开关柜结构在过去30年中发生了巨大变化。一般来说，抽屉式开关柜的体积越来越小，单个机柜电路的数量也在增加。

IEC60050对抽出式零件做了严格的定义，并指出抽出式零件的一些特点:抽出式零件主要指一次回路，不包括辅助或二次回路。因此，市场上仍有一些特殊的提取开关柜，如插入条开关柜。常用抽屉类型开关柜主要用于介绍相关内容。

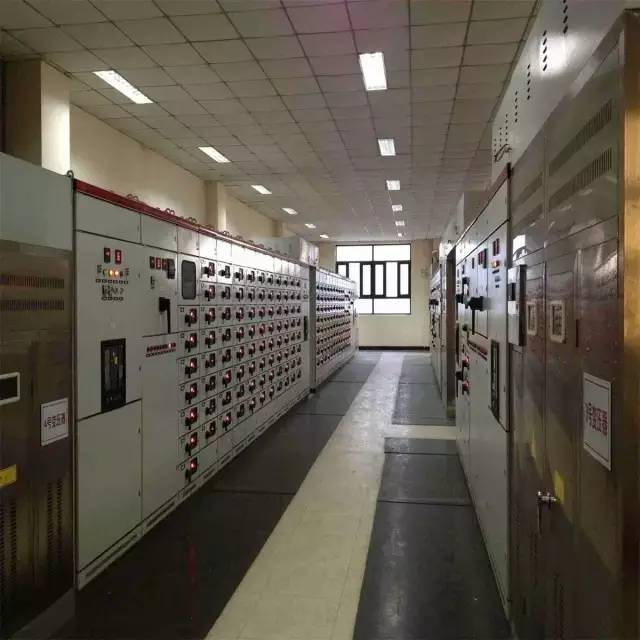

常见的抽屉类型开关柜是由钢板制成的封闭外壳，进出电路的电气部件都已安装。

它安装在可抽出的抽屉中，形成一个功能单元，可以完成某种类型的供电任务。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。内部隔板通常是4b或3b。抽屉开关柜有4个位置，包括连接位置、测试位置、分离位置和移除位置。由于抽屉类型开关柜具有高可靠性、安全性和互换性，可形成集中控制配电中心，广泛应用于工矿企业和供电可靠性高的高层建筑。

应该指出的是，我国400伏抽屉式开关柜，目前主要实施标准是国标

7251.2013、GB/T7251.12013、GB/T24274-2009。其中，GB/T7251.2013相当于IEC61439-1:2011，GB/T7251.12013相当于IEC61439-2:2011。

在原GB7251.2005(IEC 61439-1:1999)的基础上进行修订，将原标准中混淆的一般部分与产品部分区分开来，使GB7251.2013作为强制性标准更具权威性和适用性。

类别:

(1)按目的分类

配送中心、控制中心

(2)按壳类型分类

绝缘材料类型、金属材料类型、绝缘材料和金属混合类型

(3)按安装方法分类

墙类型，墙类型

抽屉开关柜一些一般结构要求

成套设备的机柜框架、外壳和可拆卸部件应具有足够的机械强度和刚度，并能够承受。

对于正常使用过程中可能遇到的某些机械应力、电气应力、热应力以及湿度的影响，成套设备的外壳应满足GB/T20642006的要求。以钢板壳为例，用于支撑结构的钢板厚度不应小于2.5毫米，用于壳体的钢板厚度不应小于2.0毫米

为确保防腐，成套设备应由腐蚀性材料制成或在外露表面涂有防腐涂层。

涂层色泽均匀，附着力好，并经过耐腐蚀试验验证。同时，还应考虑成套设备的使用和维护条件。同样，以钢板壳为例，支撑结构件有三种表面处理方法，即镀锌/喷粉/喷漆。无论采用哪种表面处理方法，都应满足防腐要求。

框架的整体尺寸应优先从以下值中选择。

高度:1800毫米、2000毫米、2200毫米

宽度:400毫米、600毫米、800毫米、1000毫米、1200毫米

深度:600毫米、800毫米、1000毫米、1200毫米

虽然抽屉式单元本身是一个独立的单元，但不能忽略总线隔间和电缆

隔间的隔离形式。规范没有规定抽屉类型开关柜的隔离形式。理论上，似乎所有的形式都是合适的。然而，在过去的实践中，由于隔离不当，导致了许多事故。因此，对于高可靠性要求的场合，建议采用4b隔离。如果施工质量和运行维护质量都很高，可以采用3b形式隔离。不推荐其他隔离形式。

机柜的防护等级应满足用户和现场的要求。

门的开启角度不应小于90 °,开启和关闭时不应损坏涂层，开启方向应为

根据设计要求，门上的铰链应能承受足够的载荷(如不小于10公斤，或门本身质量的4倍等)。)。(内容来自互联网，版权属于原作者)
