与手车柜相比，固定开关柜具有结构简单、安装方便、工艺和成本低的优点。特别是近年来，随着真空断路器和SF6断路器的广泛使用，断路器的维护周期延长，出现了更少的免维护断路器，为fixed 开关柜的广泛推广提供了有利条件。因此，用户采用固定机柜的需求也显著增加。

目前，我国35kV电力系统使用的固定型开关柜多采用焊接结构，体积较大，与手车柜相比品种较少。随着用户对开关柜性能要求的不断提高，需要设计出体积小、安全可靠、外观质量高的产品来满足用户的需求。

因此，作者根据多年的工作实践，结合当前制造业采用的新技术和新工艺，设计构思了一种新的35kV电力系统组装固定柜(以下简称固定柜)，供有关专家参考。

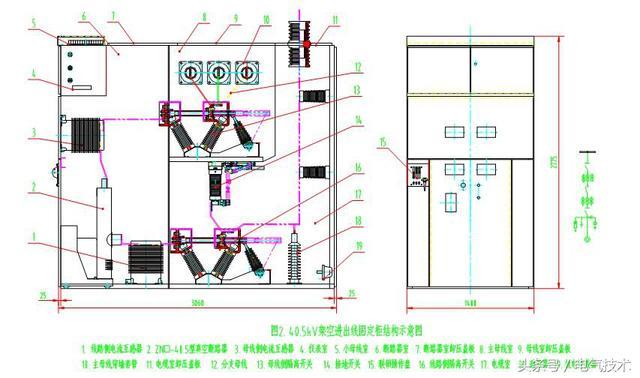

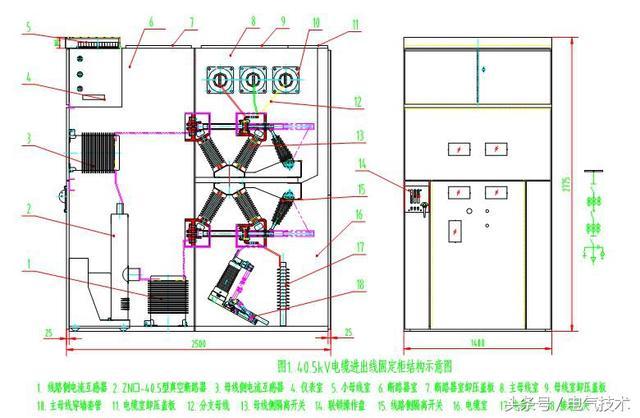

新组装固定柜的结构简述(见图1和图2)

开关柜采用复合绝缘间隔结构。机柜框架采用镀铝锌钢板组装(也可根据用户要求采用焊接方式)。根据用途不同，机柜分为五个部分:小母线室、仪表室、断路器室、主母线室和电缆室。小母线室在柜顶前面，仪表室在小母线室下面，断路器室在仪表室下面。

上面和后面开关柜是主要的公共汽车房间。机柜背面下方是电缆室。断路器室、母线室和电缆室之间使用绝缘隔板，其他隔间之间使用金属隔板。每个隔间上方都有一个独立的减压盖板。如果车厢发生故障，车厢上方的减压盖板将自动打开，排出故障产生的空气压力，以防止事故扩大。

断路器室配有断路器、母线侧电流互感器和线路侧电流互感器。当母线侧和线路侧隔离开关打开时，可以进入房间进行维护。

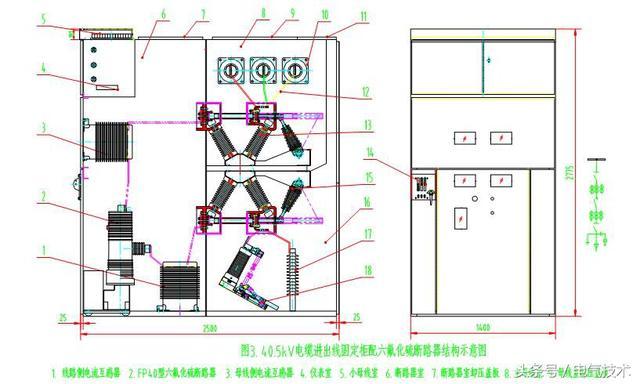

为了便于维护，断路器安装在框架上，该框架可以容易地组装和拆卸，并且可以在维护期间从机柜中拉出。断路器有ZN□-40.5真空断路器和FP40 SF6断路器。(参见图3)。电流互感器可配备半封闭LCZ-35或LZZB-40.5全封闭型(图示为全封闭型)

母线室配有直动隔离开关、主母线、分支母线和穿墙套管。主母线是绝缘的，排列成一条直线。电缆室配有线路侧隔离开关、接地开关和进出电缆头。隔离开关为倒装直接动作型。

新型组装式固定柜的结构特点

1.柜体整体尺寸较小

由于采用了复合绝缘和直动式隔离开关，机柜尺寸已显著减小。机柜的宽度从通常的1800毫米临时改为1400毫米。机柜深度也从通常的3000毫米临时设置为2500毫米(电缆入口和出口方案)。机柜高度暂时设置为2700毫米，正常情况下为2900毫米。

2.采用新型直动隔离开关，有效提高了开关柜的技术性能

这种类型的隔离开关将通常的旋转型改为直接型。隔离开关打开时所占空间大大减小，从而有效压缩柜体内部空间的大小，使内部布置更加紧凑，充分利用柜体内部空间。

另外，由于采用了直动式隔离开关，采用相间绝缘更加方便。

另外，由于直动式隔离开关的导电主电路采用圆形铜管，静态触点为梅花形，因此直动式隔离开关的通流能力明显提高。如果断路器允许，额定电流开关柜可以增加到3000安。

3.柜体采用镀铝锌钢板组装，节省了焊接和涂装工序，缩短了加工周期，减少了涂装造成的环境污染，提高了柜体的外观质量。

4.良好的安全性能。

除了“五防”功能外，其防护水平也有了显著提高。

一般情况下，40.5千伏固定柜多为箱式结构，各室之间无隔板。如果发生故障，相邻的舱室将不可避免地受到损害，事故将会扩大。但是，机柜用隔板将不同的隔间隔开，每个隔间都有自己独立的减压通道和盖板，从而有效避免了上述情况的发生。

(摘自《电气技术》，原标题是“40.5千伏新组装固定开关柜设计概念”，作者是张振凯。)
