开关柜“火与营”事故,值得思考!包括视频分

开关柜“火与营”事故,值得思考!包括视频分详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

案例1 2004年11月10日,一起10kV变电站母线故障是由10kV开关短路引起的,导致变电站全停,部分10kV设备严重损坏。

故障原因分析

现场检查:母联断路器柜(福州高科技高压电器有限公司产品)带电显示传感器烧损较严重:a、b相烧成灰烬,c相稍好;结合断路器触头烧损情况,C相触头基本完好,A相烧损轻微,B相烧损较严重。据推测,故障是由B相充电显示器的传感器引起的,导致电弧相之间短路。

为了进一步验证事故原因,用两个传感器解剖了开关柜范围内未损坏的实时显示传感器。发现内芯棒填料软化,存在薄弱的绝缘点。10kV系统失地引起的过电压导致传感器内部局部放电,逐渐发展为击穿,导致相间短路。

案例2:2010年8月12日,a 变电站#1主变压器低压侧631开关因发热导致内部三相短路开关柜而烧毁。

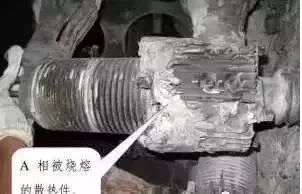

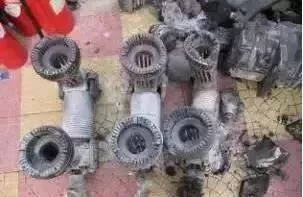

初步分析为:1#主变10kV侧631手车开关柜A相上侧梅花触头与内部断路器静触头接触不良,发热,较终发展为梅花触头对静触头的电弧放电,导致真空断路器铜触指严重烧损,散热片熔化,静触头盒燃烧,产生大量含金属离子和碳化合物的烟尘,造成母线三相短路(见附图)。

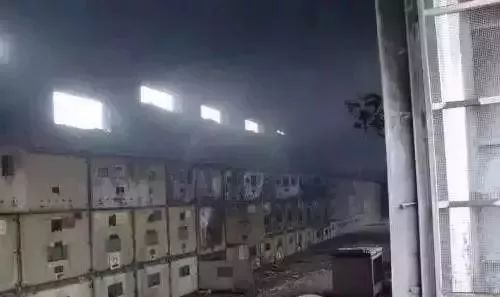

开关柜故障经常导致“火灾和营地连接”事故,多面开关柜被电弧烧伤,这是“痛苦的”和难以看到的。

事故扩大有三个主要原因。

首先,因为开关柜总线室是连接的,当间隔失败时,电弧侵入相邻的机柜,导致“火灾和营地连接”;

其次,继电保护整定配合不合理,保护动作时间过长或保护存在缺陷。如果保护不动作,故障被上部保护动作隔离,并且由于故障时间长,电弧损坏加剧。

较后一个原因是高压电弧故障造成的保护损坏或DC电源故障,从而导致保护故障。短路不会在很长时间内消失。整个高压室中几乎所有的开关柜都将被烧毁。较后,主变压器的10kv低压架空母线会被电弧烧断,直至跳闸超出水平,甚至主变压器也会因长期短路而损坏。

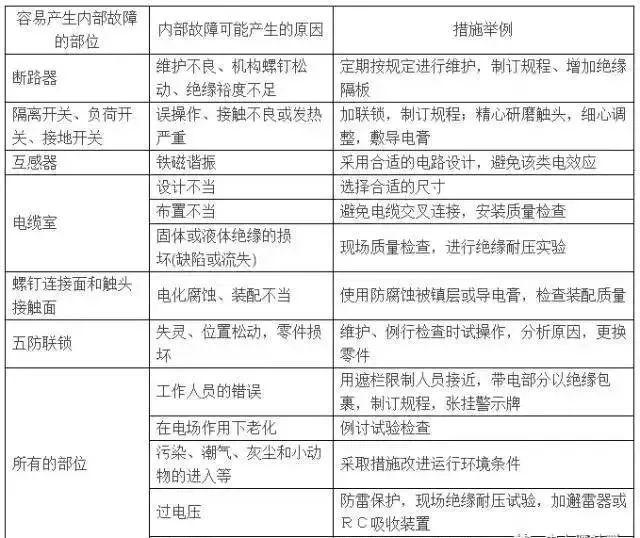

开关柜常见内部故障、原因及预防措施

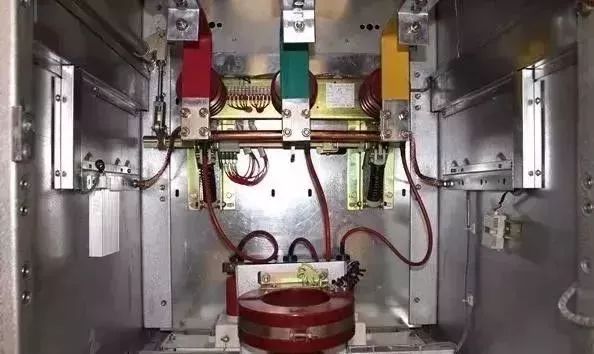

对高压开关柜的理解和操作

高压开关柜合闸故障的判断与处理

通常,高电压开关柜失效,通常一个或几个元件失效。以下组件很容易出现故障:

1.电缆

电缆故障通常是相间短路。由于放电时间长,即使是单相短路也会慢慢演变成两相或三相短路。此时,有必要检查故障点,只有在正确处理故障时才能接通电源,否则会有更多的设备烧毁。

2.电压互感器

电压互感器故障通常会导致一次侧熔断器熔断,电压互感器内部的匝间、层间、相间和一相接地可能会导致一次侧熔断器熔断。当电压互感器二次侧发生故障时,如果二次侧熔断器选择过大,很容易造成一次侧熔断器烧坏。一旦10kv电源接地,其它两相的对地电压将增加到根号的三倍,这将导致更大的电流并熔断保险丝。

3.电流互感器

电流互感器的故障通常是铁芯过热,严重时容易使互感器开裂。电流互感器运行中,如果过载、二次开路或绝缘损坏导致放电,会引起异常声音。此时,需要分析原因并采取相应措施解决故障。

4.避雷器

避雷器作为保护开关设备的主要部件,应定期检修。通常,电涌放电器的故障是由磁绝缘损坏或直接爆炸引起的。如果发生故障,应及时更换电涌放电器。

合闸故障的判断和处理

合闸故障可分为电气故障和机械故障。有两种切换模式:手动和电动。未能手动开启通常是机械故障。开关可以手动打开,而开关不能电动打开是电气故障。

1.保护动作:开关上电前,电路中有故障保护电路,使防跳继电器起作用。开关接通后立即跳闸。即使转换开关仍处于闭合位置,开关也不会再次闭合并连续跳跃。

2.故障保护:现在在高压柜中安装了五种保护功能。要求开关不在操作位置或测试位置时不能接通。也就是说,位置开关没有闭合,电气开关不能闭合。这种故障在关闭过程中经常遇到。此时,运行位置灯或测试位置灯不亮。轻轻移动开关手车,关闭动力传输限位开关。如果限位开关的偏移距离太大,应进行调整。当JYN型高压柜中的位置开关不能向外移动时,可增加一个V形件,以保证限位开关可靠闭合。

3.电气联锁故障:为了系统的可靠运行,在高压系统中设置了一些电气联锁。例如,在具有双向电源引入线的单母线分段系统中,要求双向引入线柜和母线耦合器柜的三个开关中只有两个可以组合。如果三者都关闭,将有反向动力传输的危险。并且短路参数改变,并联运行短路电流增加。联锁电路的形式如图4所示。进线柜的联锁电路与母联柜的常闭触点串联,这要求母联柜关闭时,进线柜可以打开。

母联柜的联锁电路与两个进线柜中的一个常开一个常闭串联,然后并联。通过这种方式,可以确保只有当两个进线柜中的一个接通而另一个断开时,总线耦合器才能传输功率。当高压柜不能通电时,首先要考虑是否有电气联锁,不能盲目手动切换。电气联锁故障通常是操作不当,不能满足切换要求。例如,虽然总线耦合器一个接一个地进入线柜,但是制动柜中的手车被拉出并且插头没有插入。如果联锁电路出现故障,万用表可用于检查故障位置。

通过红灯和绿灯判断辅助开关故障简单方便,但不太可靠。可以用万用表检查和确定。检修辅助开关的方法是调整固定法兰的角度,调整辅助开关连杆的长度等。

4.控制回路中的开路故障:控制开关损坏和控制回路中的线路断开会阻止闭合线圈接收电力。此时,闭合线圈没有动作声。测量线圈上没有电压。检查方法是用万用表检查开路点。

5.合闸线圈故障:合闸线圈烧毁是短路故障。这时,异味、烟雾和短导火线出现了。闭合线圈设计用于短期运行,通电时间不能太长。关闭失败后,应及时查找原因,关闭不应重复多次。尤其是CD型电磁操作机构的闭合线圈,由于电流大,容易烧坏。

测试电力传输通常用于修复高压机柜无法接通的故障。这种方法可以消除线路故障(除了变压器温度和气体故障)、电气联锁故障和限位开关故障。故障位置基本上可以在手车内确定。因此,可以采用在试验位置进行试验送电,更换备用手车送电的方法进行应急处理。这样可以事半功倍,减少停电时间。
