配电柜铜排计算方法:估计GGD机柜开关柜铜排消耗详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

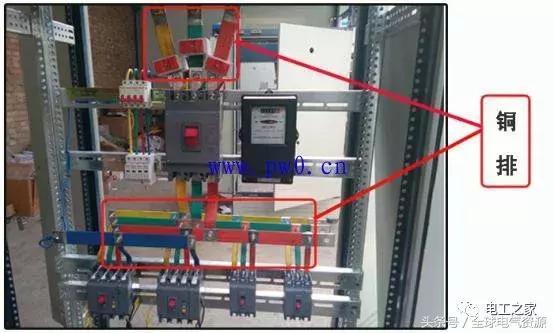

铜棒是我们制作成套设备时经常使用的一种材料。铜排，也称为铜母线或铜母线，由铜材料制成，在电路中起着输送电流和连接电气设备的作用。铜排广泛用于电气设备，尤其是成套配电设备。一般来说，配电柜的U、V、W相母线和PE母线都是铜排。在使用中，铜排通常标有相位颜色字母标记或套有代表相位颜色的绝缘套。U相铜排为“黄色”，V相铜排为“绿色”，W相铜排为“红色”，PE母线为“黄色和绿色”。

由于铜条的价格相对较贵，加工也比较麻烦，a 配电柜中有多少铜条需要精确计算，不能太多或太少，那么如何计算一个柜中铜条的数量呢？公式或原则是什么？

1.首先是进线柜(以三级开关为例)。进线机柜有一条机柜顶部进线、一条机柜侧进线和一条机柜底部进线(通常为当前电缆进线)。机柜顶部进线一般要求ABCN四相母排顶部约200毫米。进线机柜不带进线闸刀开关的三相单排机柜顶部约1.5米。带进线闸刀开关的进线机柜顶部与带进线闸刀开关的进线机柜顶部大致相同，因为进线断路器需要向下移动。

零排n需要从机柜的底部延伸到机柜的顶部，并且需要弯曲并固定在中间，通常大约为2.5m..断路器的下端需要回到母线。返回杆的三个相位中的每一个大约为1.5米(带闸刀开关的为2.2米)。此外，断路器下端的重叠杆平均约为1米。如果柜侧进入线路，断路器上端0.8m就足够了，零线2m就足够了。进线较低时，上行三相各为0.8m，下行各为0.7m，接零排母线。如果是双排，直接双排。

计算单个引入机柜的铜排使用量，如下所示:

首先种类型:对于没有送丝刀开关的送丝柜上的送丝GGD，中航三相(1.5+1.5+1)*3=12米+零排n要求2.5米；

第二种类型:应使用带进线开关的三相交流电(1.5+2.2+1)* 3 = 14.1米+0排2.5米。

第三种类型:ABC三相(0.8+1.5+1)*3=9.9 m+0行n要求在侧馈线上有2 m无闸刀开关。

第四种类型是(0.8+2.2+1) * 3 = 12m+2m零排，用于带进给开关的侧进给。

第五类:下进线(0.8+0.7) * 3 = 4.5m

在很多情况下，侧入口线要求ABCN四项离柜0.2米，总共约3米，以便客户连接变压器。进线机柜的铜排成本通常占成本的50%以上。铜排设计、安装和生产中的任何一个步骤都直接决定了铜排的用途。因此，在报价过程中，我们必须根据图纸要求报价。如果图纸不清楚，我们必须及时与客户和公司内部技术沟通。

2.GGD连接机柜和进线中使用的铜排数量几乎相同，并且可以用相同的方法计算。

3.GGD出线柜基本相同，除了出线回路的数量。一般来说，闸刀开关的顶部和母线的接地电阻加起来为1.5米，闸刀开关的底部为1.2米，出口开关的母线为2米(2.5米乘1米，3米乘1米)。如果有两把刀，刀开关的顶部和底部将会加倍，并且杆不会改变。出线柜的上分支排为0.9m。根据空开口型号选择尺寸。

出线柜单极1.5+1.2+2 = 4.7m

空的上部分支行0.9m *循环数

出线柜单极3+2.4+2 = 7.4m

4.GGD电容器柜刀闸的上端为1.5米，下端为1.2米，母线为2米，即电容器柜为1.5+1.2+2=4.7米。

以上是GGD开关配电柜中铜排用量的计算方法，可供参考。
