如何防潮和除湿海上电力设备(高电压开关柜)?

如何防潮和除湿海上电力设备(高电压开关柜)?详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

近年来,随着现代化的快速发展,对电力和电网系统的智能运行提出了越来越高的要求。智能电网和无人操作的步伐也越来越快。同时,对电力系统运行的安全性和稳定性提出了更高的标准。作为电力系统的重要组成部分,高电压开关柜对其安全稳定运行更为重要。

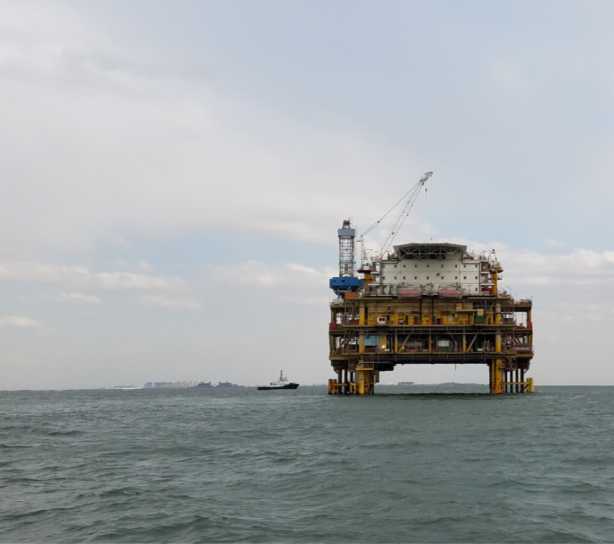

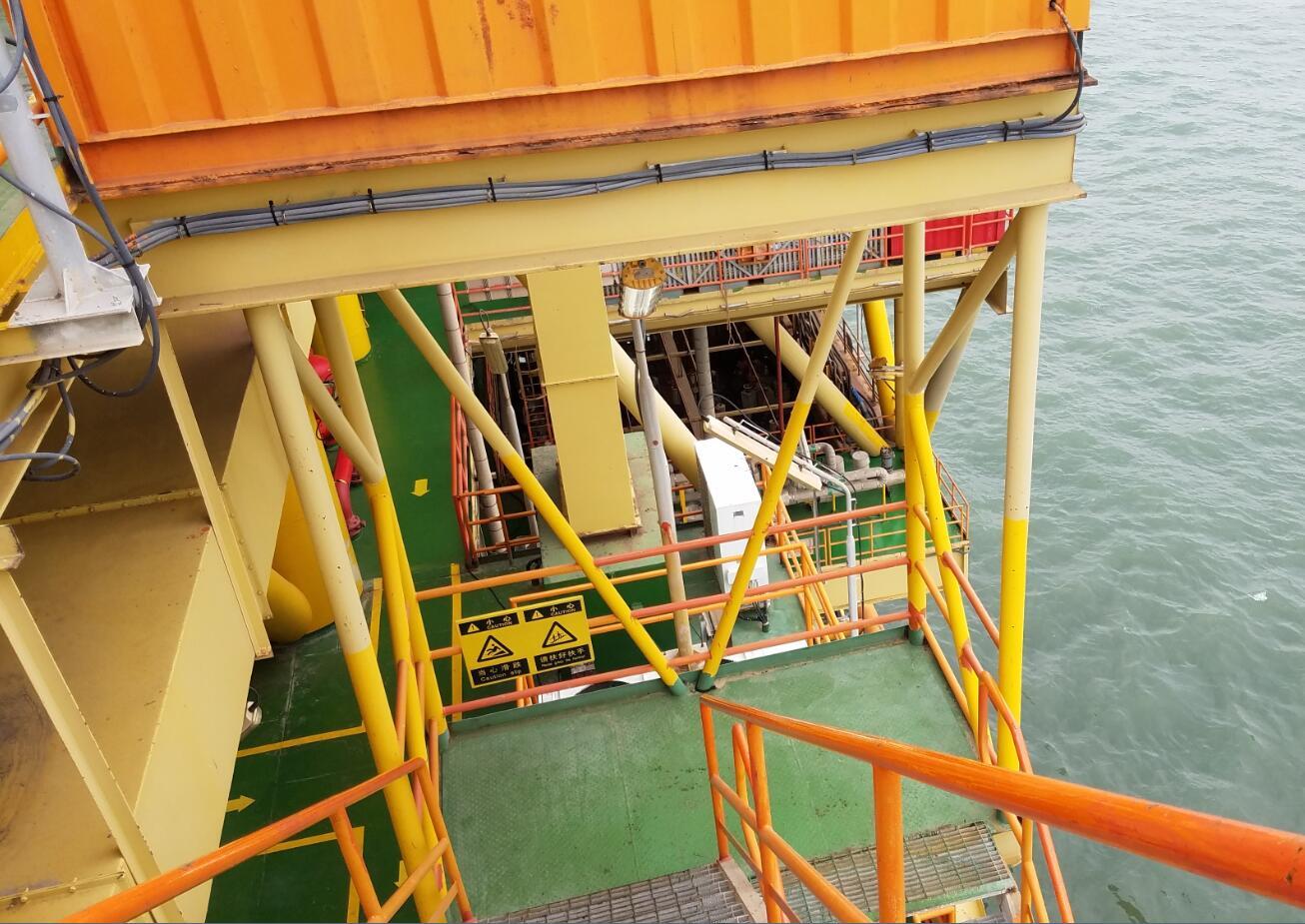

项目描述:中海油南宝油田位于渤海中部,平均水深12.2米,年平均气温10.2℃,平时波高约2米。距秦皇岛36油田约25.7公里,该油田已开发投产。由于海上油气田平台所处的环境恶劣,海洋环境与内陆环境明显不同,其对钢材的腐蚀是内陆环境的5倍。在潮湿大气和海水的共同作用下,平台会对平台的动力设备和设施造成潮湿、腐蚀等危害,从而防止设备和设施受损,意义重大。Next 开关柜除湿器制造商陕西思普分析和管理海上石油钻井和生产平台的高压开关柜除湿器。

如何防潮和除湿海上电力设备(高电压开关柜)?

如何防潮和除湿海上电力设备(高电压开关柜)?

电气设备中潮湿的危害:

1.湿度对电气设备的影响在电气工程中,当相对湿度大于80%时,称为高湿度。相对湿度小于40%,称为低湿度或干燥。湿度对电气设备的影响主要是绝缘强度、霉菌生长和金属腐蚀。

2.湿度对绝缘强度的影响

高湿度会降低电气设备的绝缘强度。空气中的水分附着在绝缘材料表面,降低了电气设备的绝缘电阻,大大增加了设备的泄漏电流,导致绝缘击穿、漏电或闪络以及电气故障。

3.湿度对金属腐蚀的影响

电气设备中导电金属和磁性硅钢片的腐蚀会严重降低设备的性能和使用寿命。当相对湿度达到一定值时,金属的腐蚀会突然加速。在工程中,这种湿度称为临界湿度。例如,钢的临界湿度为70%,铁为63%,铜为60%。腐蚀导致金属失去其应有的性能。由于腐蚀引起的钢的特性变化通常被称为“锈”。

4.湿度对霉菌生长的影响

潮湿的空气有利于霉菌孢子的萌发和生长。实践表明,当温度为25 ~ 30度,相对湿度为75% ~ 95%时,足菌繁殖的气候条件较好。如果空气不对流,霉菌就会迅速生长。模具成型后,模具单元含有大量的水。当菌丝体呈网状并被绝缘体表面覆盖时,产品的绝缘性能大大降低,影响设备的外观和标识。在新陈代谢过程中,霉菌经常分泌酸性物质。导电金属和电接触材料产生暗膜,导致接触电阻增加。尤其是电子仪器的印刷电路板,如果长时间暴露在这样的环境中,会腐蚀电路,降低仪器的精度,造成设备故障甚至烧毁仪器。

5、阻尼开关柜放电

开关柜采用相对封闭的结构。室内手车室、母线室、电缆室和低压室也是相互独立的。电缆沟中的湿气很容易积聚在机柜中。当环境温度变化时,容易发生冷凝,导致绝缘强度降低。开关柜是因为使用了大量压铸环氧树脂制成的绝缘部件,特别是高压电缆外绝缘层、环氧浇注电流互感器、酚醛环氧绝缘罩和相间隔板等复合绝缘材料的疏水性较差。如果绝缘材料不好,空气湿度高,污染严重,运行中会发生吸湿和结露,导致表面漏电流增加。当介质受潮、变脏或损坏时,介质表面的自由电子增加,导致传导电流增加,绝缘电阻相应降低。当绝缘下降到一定程度时,会引起局部表面放电闪络。较后,会发生短路或接地短路。

项目除湿改造

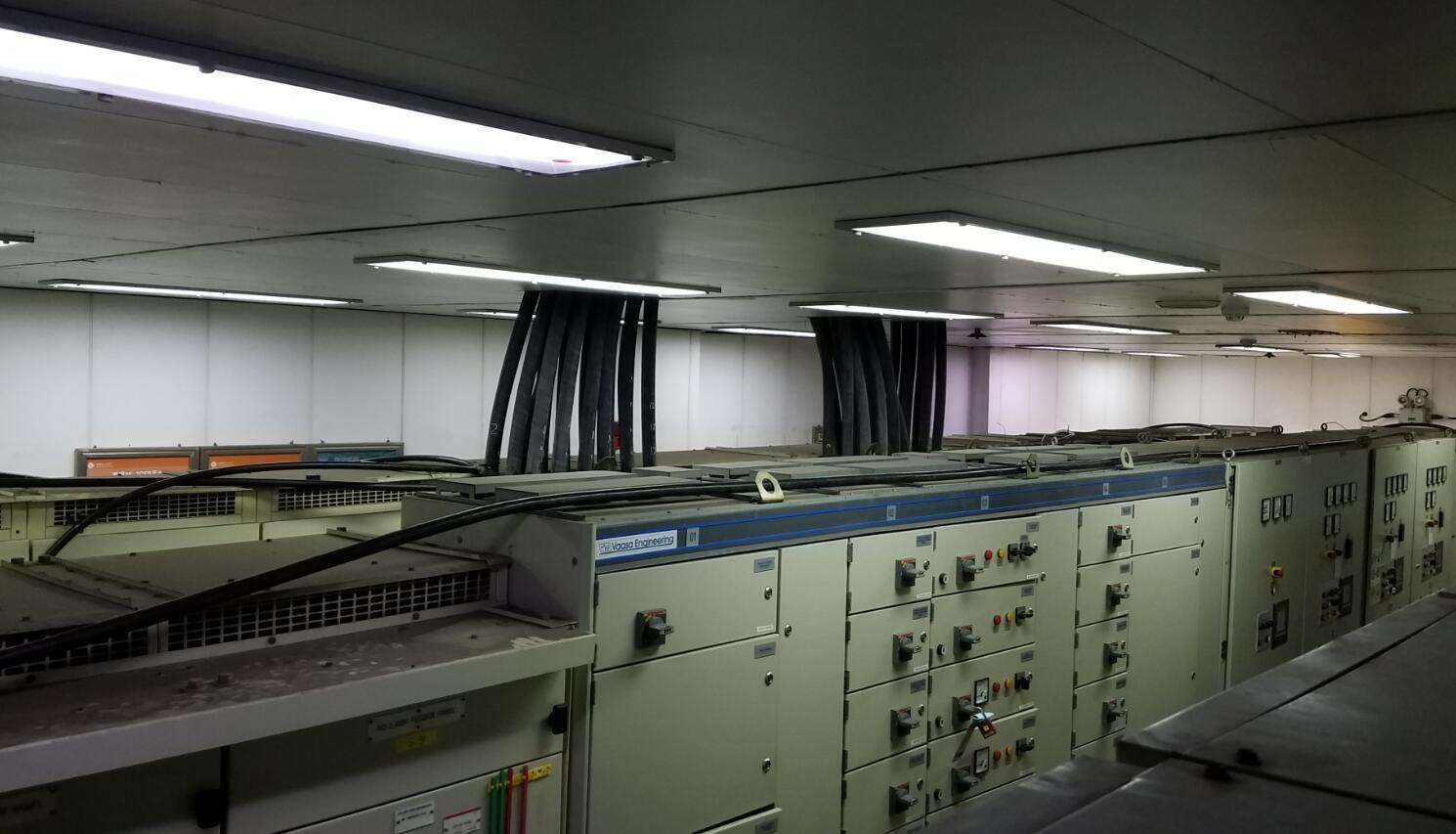

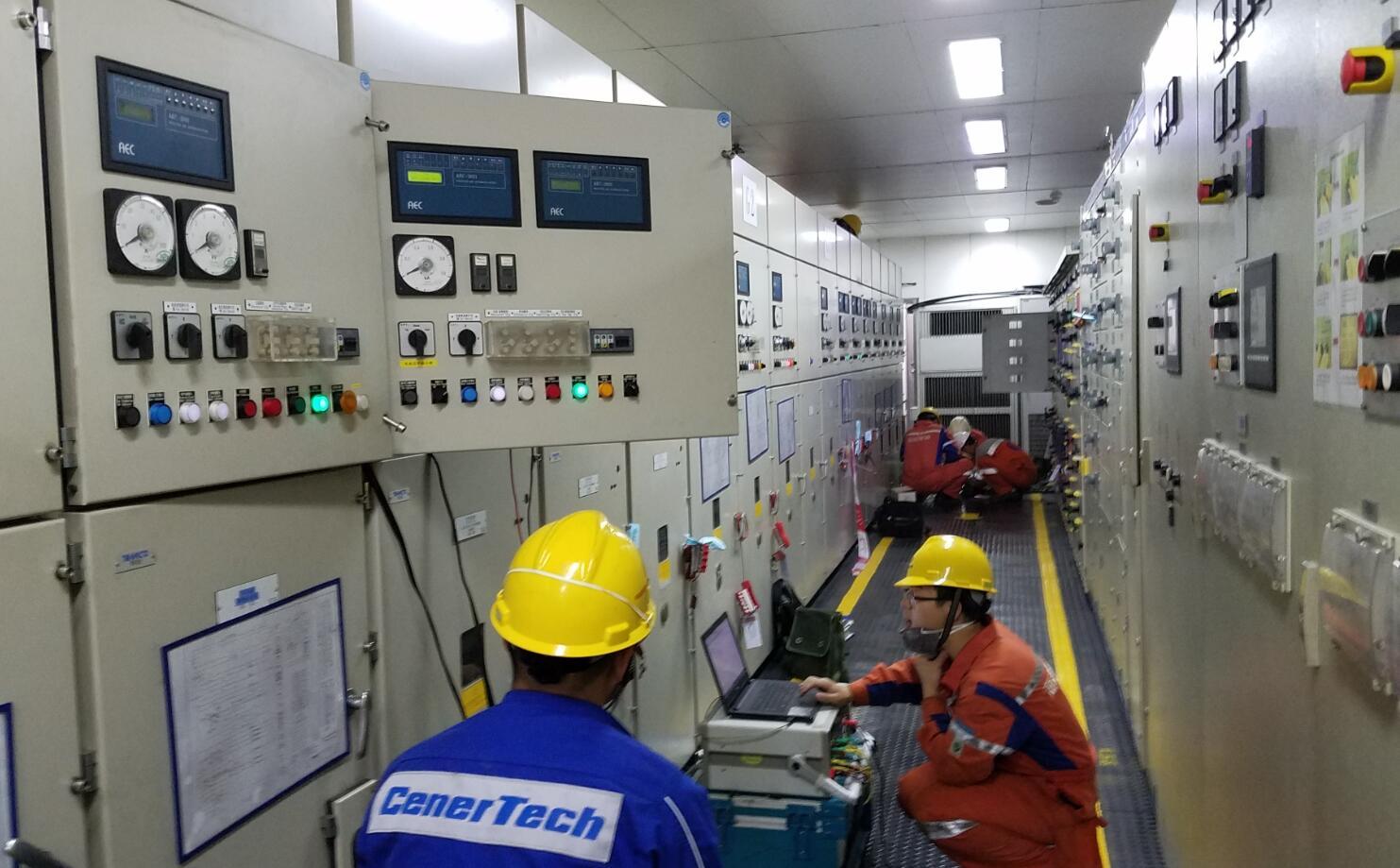

南堡油田自2005年9月投产至今已有13年。整个油田属于高粘度稠油油田。8月,由于雨季,高压板开关柜结露等现象时有发生,严重影响了供电系统的安全性、可靠性和稳定性。目前,对供电系统的高压板开关柜进行除湿改造。如何防潮和除湿海上电力设备(高电压开关柜)?

理想的电气环境管理目标必须有明确的针对性,并根据不同的现场环境制定合理的解决方案。

如何防潮和除湿海上电力设备(高电压开关柜)?

开关柜机柜分为手车室、母线室和电缆室。这三个部分是隔离设计的,因此湿度分为三个部分处理。

母线室位于断路器柜中部的顶部,排水除湿装置的安装不利于排水管的布置。因此,在公共汽车房顶部设计了一个“高架除湿装置(无排水)”来控制公共汽车房的湿度。

手车室和电缆室安装一台“SPR-CN-S1智能除湿机(排水型)”,安装方便,可分别安装排水管,用于处理手车室和电缆室的潮湿现象。

如何防潮和除湿海上电力设备(高电压开关柜)?

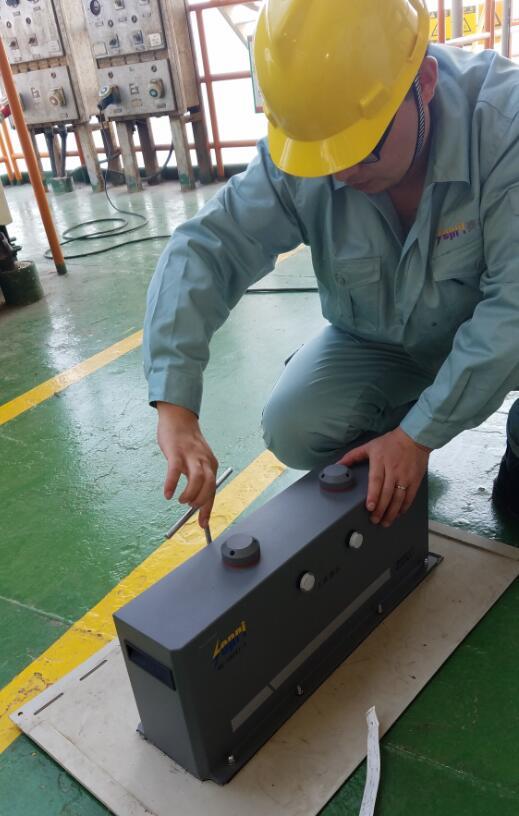

除湿设备的安装

如何防潮和除湿海上电力设备(高电压开关柜)?

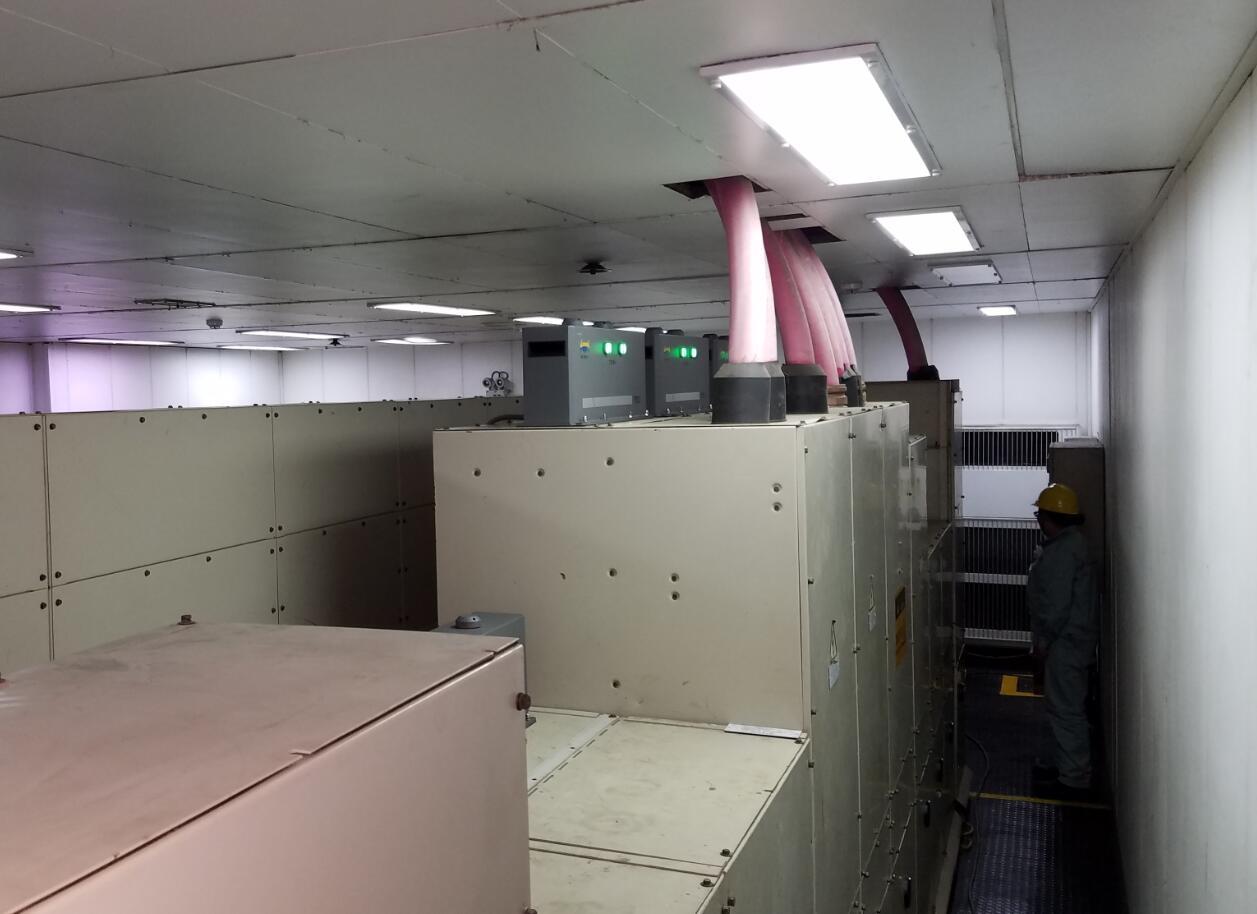

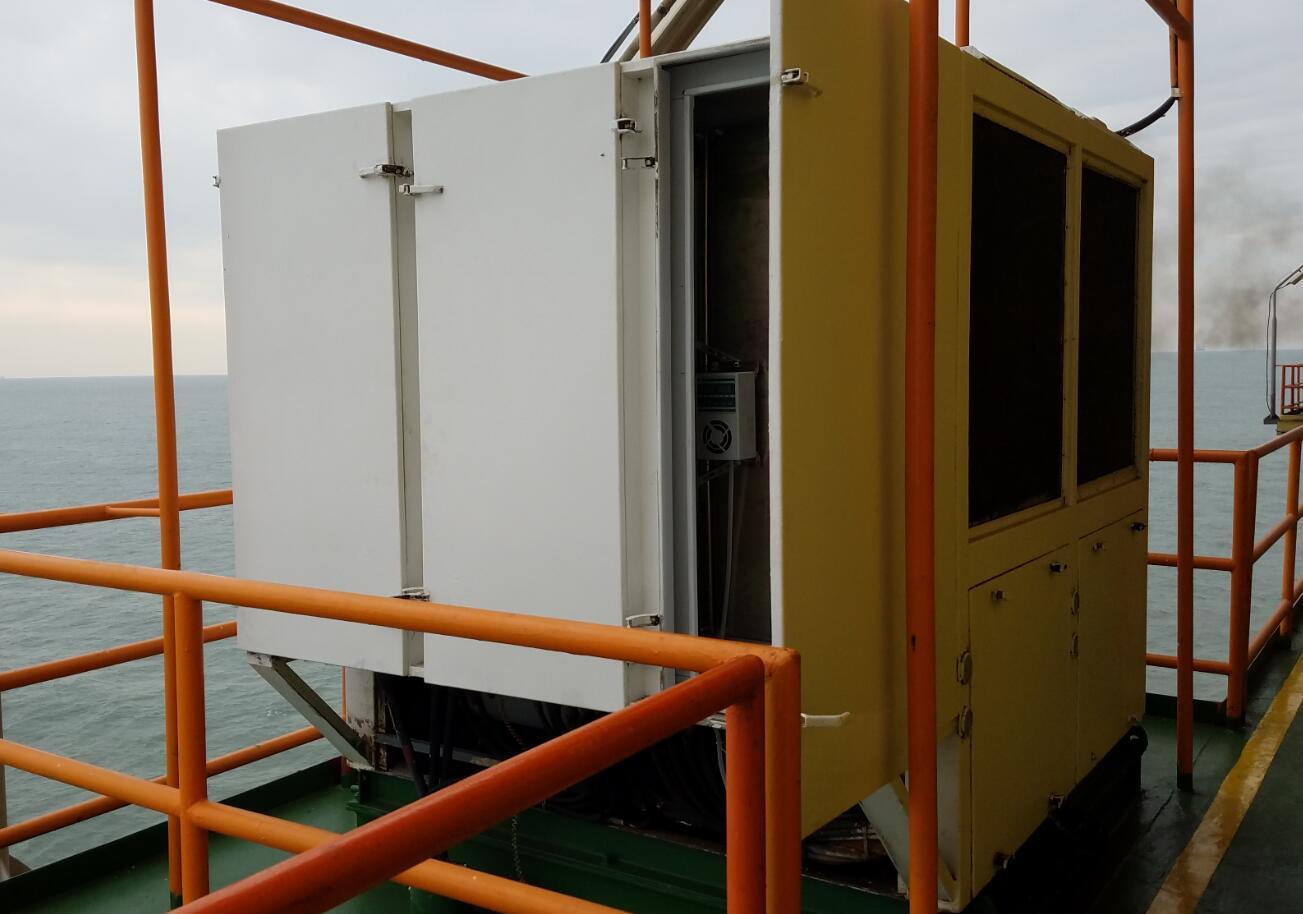

独立高架除湿装置安装场地

如何防潮和除湿海上电力设备(高电压开关柜)?

独立高架除湿装置安装场地

如何防潮和除湿海上电力设备(高电压开关柜)?

独立高架除湿装置安装场地

如何防潮和除湿海上电力设备(高电压开关柜)?

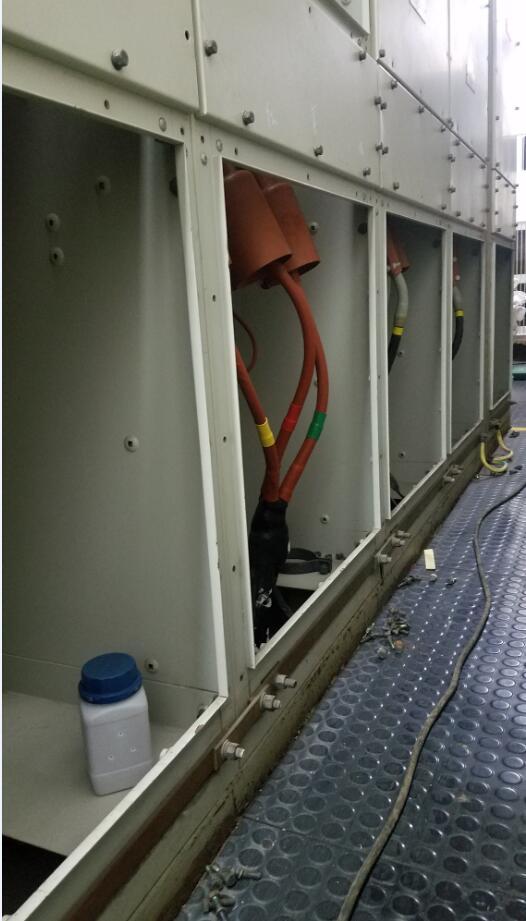

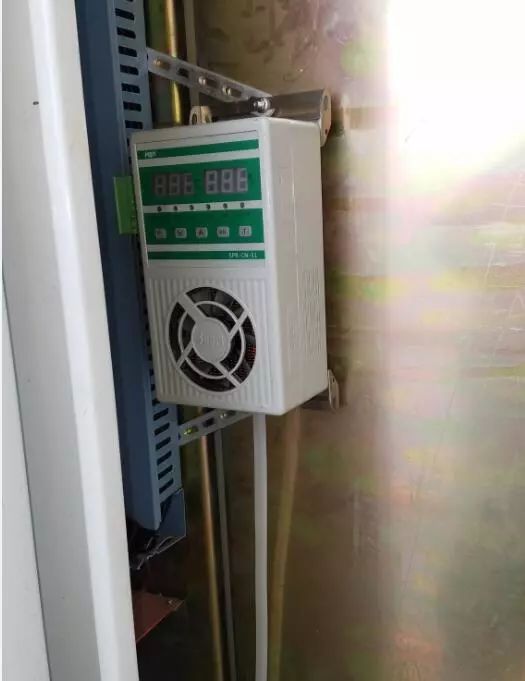

S1智能除湿机安装现场

如何防潮和除湿海上电力设备(高电压开关柜)?

S1智能除湿机安装现场

项目产品介绍

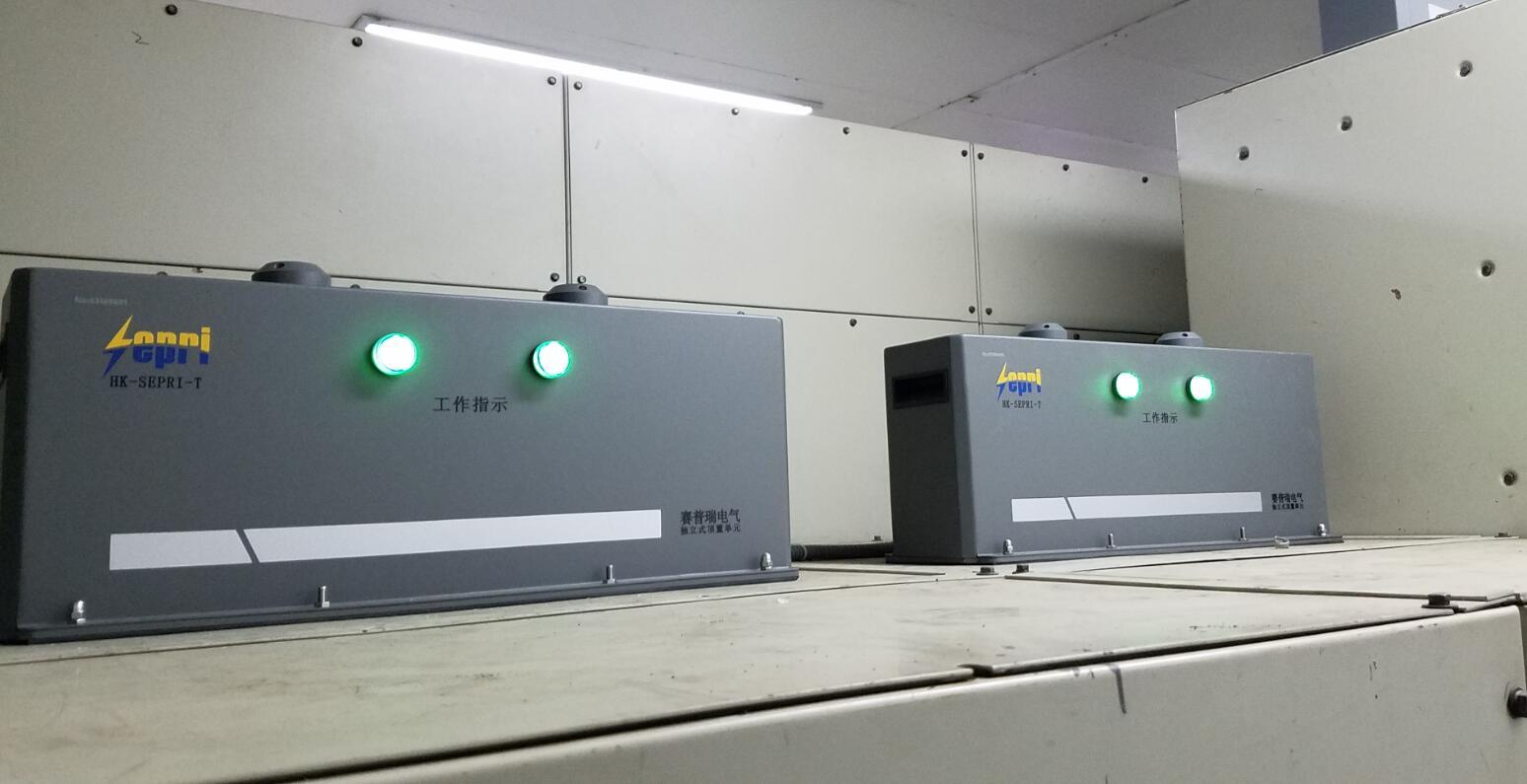

一、高架除湿装置

如何防潮和除湿海上电力设备(高电压开关柜)?

高架除湿装置用于高低压控制柜、高低压开关柜柜、环网柜、仪表箱等需要除湿和防结露的场合。

(1)工作原理:

电力设备中的潮湿空气通过进气口吸入后,被吸入的空气首先被环境传感器检测到湿度超标,然后流经专用风道进入除湿装置进行处理,空气中的水分凝结成水滴,与设备完全隔离后排出,排出的水通过雾化装置强制挥发, 然后对处理后的空气进行加热,干燥的热空气通过风机从出风口吹入机柜,完成整个除湿过程。

当动力设备内部湿度低于启动值时,风机每30分钟启动3分钟进行空气循环,使得采样值更加准确,实时监控动力设备内部湿度变化。如果湿度变化,热交换器可以及时启动,以避免事故。

雾化装置采用超声波高频振荡将水雾化成5微米的超细颗粒,通过隔离气动装置使水雾挥发。

(2)技术参数:

□工作电源电压:90 ~ 264伏交流电,127 ~ 370伏直流电

□额定功率:≤160瓦(为开关柜特别定制,功率增强)

□湿度显示模式:整数2位显示

□除湿开始值:相对湿度=55%(默认),可设置

□工作湿度范围:相对湿度= 40% ~ 95%

□风机风量:3m3/min

□除湿能力:700毫升/天(35℃,相对湿度= 85%)

□工作温度范围:5℃ ~ 50℃

□环境温度范围:-20℃ ~ 70℃

□排水方式:超声波雾化

□高架除湿装置外形尺寸:588(长)×168(宽)×260(高)毫米

□集控柜尺寸:600(长)×400(宽)×1800(高)毫米

(3)产品特性:

□为电力行业设计。

□迅速降低电气控制柜内的湿度,水通过雾化和隔离排出。

□在开关柜母线室背面安装壁挂式环境监测系统,为其独立设计制造大功率专用环。

环境控制系统。

□湿度显示,可调工作阈值,全自动操作。

□高湿度预警功能,及时监控机柜内的湿度。

□故障报警输出接口。

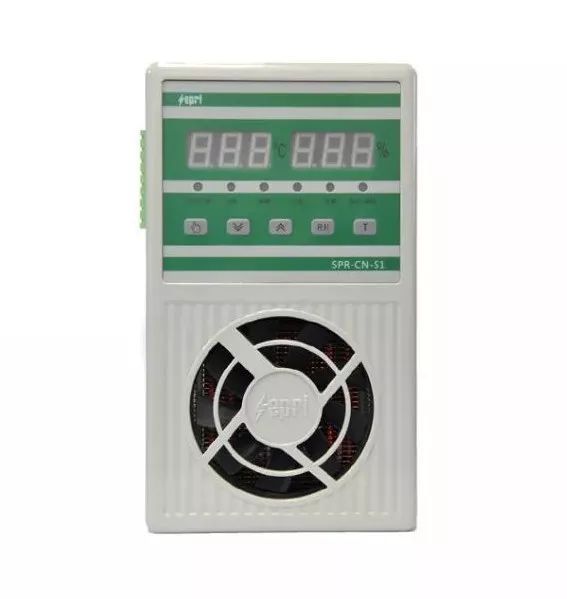

二。S1智能除湿机

如何防潮和除湿海上电力设备(高电压开关柜)?

SPR-CN-S1Z智能除湿机采用手动或自动模式切换除湿,并具有主动定时采样功能,控制装置自动除湿。它还具有故障报警显示功能,可以指示由风扇和冷却板故障、断线等原因引起的内部故障,还可以通过故障输出继电器输出报警。还可以通过RS485通讯接口输出当前湿度值、预设湿度值和故障信息。

SPR-CN-S1Z智能除湿机由送风系统、除湿系统和智能控制系统组成。湿空气被风机吸入后,流经专用风道,首先被除湿系统冷却除湿,降低空气中的水分含量,然后被加热加热,降低除湿后空气的相对湿度。在完全循环后,柜内空气的湿度降低到冷凝点以下,完成整个除湿过程。

技术参数:

□工作电源电压:90 ~ 264伏交流电,127 ~ 370伏直流电,24伏直流电[特殊电源可定制]

□额定功率:≤60W

□湿度显示模式:3位数数码管显示[范围:0 ~ 99.9%相对湿度精度:5%相对湿度]

□温度显示模式:2位数码管显示[范围:-20℃ ~ 70℃精度:1℃]

□除湿开始值:湿度相对湿度=40%(默认),也可设置

□辅助加热启动值:5℃(默认),也可设置

□除湿能力:400毫升/天[35℃,相对湿度= 85%]

□工作湿度范围:40% ~ 95%相对湿度

□环境温度范围:不低于-20℃,不高于70℃

□辅助电加热功率:≤ 200w [ac220v]

□外形尺寸:200毫米×116毫米×75毫米

□排水方法:软管排水

摘要:目前,陕西赛普电气已完成中海石油南堡油田高压面板开关柜除湿改造工程,新增除湿设备HK-SEPRI -T独立高架除湿机组和SPR-CN-S1智能除湿机已进入工作状态,反馈良好。

更多选型规格报价定制等问题可及时联系厂家,以上就是如何防潮和除湿海上电力设备(高电压开关柜)?全部内容。
