原创 无源无线测温装置在环网柜-开关柜在线测温

原创 无源无线测温装置在环网柜-开关柜在线测温详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

安凯利·潘德

江苏安克瑞电器制造有限公司江苏江阴244405

摘要

随着全球经济的发展,人们越来越重视新技术的应用。无源无线测温装置的出现为环网机柜的保护提供了新的思路。无源无线测温装置优势明显,对环境适应性强。此外,该装置具有很强的耐久性,可用于各种价值3+的环柜,具有广阔的市场。在此基础上,讨论了无源无线测温装置的正确使用方法及其在环网柜中的应用。

关键词:无线测温装置;环形网络机柜;测读系统

介绍

随着经济全球化的发展,电网系统发展非常迅速,传统的配套设施已经不能满足电网的需求。电网承受的负担越来越大,对环网柜的质量提出了更高的要求。环网柜长期使用后,会出现运行缓慢、响应不灵敏、温度控制困难的现象,从而降低了使用寿命,保证了环网柜的安全。由于夏季温度非常高,随着环形网络机柜吸收的热量增加,负载也会增加。电网系统中增加的电荷导致温度迅速上升。如果温度检测系统不能及时响应,可能会迅速破坏环网柜,甚至引发火灾、漏电等事故。如果测温装置设置不当,事故发生率会增加;如果温度测量装置超负荷或多年使用,装置的灵敏度会大大降低,给试验带来负面影响。随着城市化进程的加快,用电高峰期的输电量巨大,给环网机柜带来了巨大的负担。大多数环形柜都位于广阔的室外区域,与外界直接接触。它们被雨水冲刷了很长时间,加速了设备的腐蚀。长期接触室外高温天气或过度使用会增加设备的故障率。

针对环网柜内温度高带来的问题,为了保证供电的安全性和可靠性,Ankerri推出了环网柜内电气连接点温度监控产品,可以实时监控铜排、电缆、断路器梅花触头等电气连接点的温度,方便整个配电室的操作和维护。以下是开关柜电气节点的测温产品选择方案。

2.概观

1)温度传感器

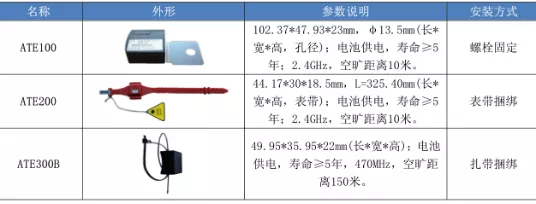

A.电池供电的无线温度传感器

安装在加热部分的传感器,用于收集温度并将其无线传输。

目前,Ankerri无线温度传感器有三种类型:

原创
无源无线测温装置在环网柜-开关柜在线测温监控系统中的应用

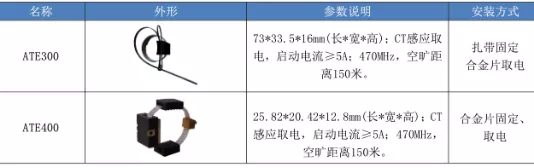

B.CT感应取电无线温度传感器

安装在大电流位置的传感器,如断路器触点、汇流条、电缆连接点,收集温度并无线传输。

目前有两种类型的无线温度传感器:

原创
无源无线测温装置在环网柜-开关柜在线测温监控系统中的应用

2)接收/显示单元

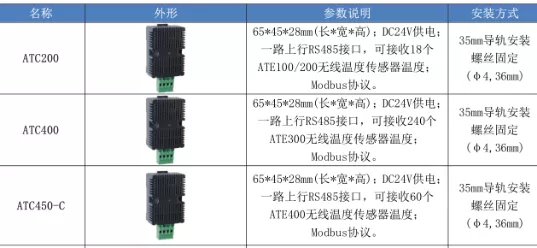

A.接收部分

原创
无源无线测温装置在环网柜-开关柜在线测温监控系统中的应用

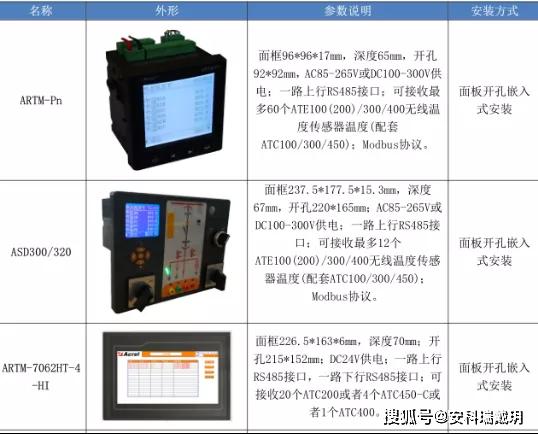

B.显示装置

原创
无源无线测温装置在环网柜-开关柜在线测温监控系统中的应用

无源无线测温装置结合测温管理系统和传感系统,利用传感器的灵敏响应进行温度检测。以Ankerri监控为背景的Acrel-2000/T无线测温系统可以访问用户站设备层所有测温设备的温度数据。利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,可以读取、分析和处理接入温度测量装置的温度数据,并显示在计算机上,实现对站内所有温度节点的监控。该系统具有独立的数据库,可以记录数据、查询数据、查询曲线和查询报告。具有高温、超温报警、报警时间查询等功能。无线测温系统的在线温度监测可以提高设备的安全性,及时、连续、准确地反映设备的运行状态,避免安全事故的发生,降低设备事故率。用户站不需要定期巡视,减少了人力物力,实现了自动化管理。

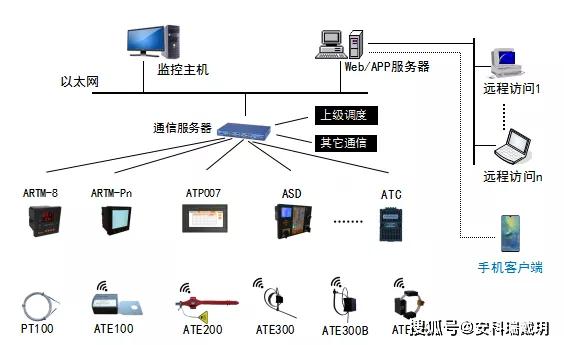

系统网络图如下:

原创
无源无线测温装置在环网柜-开关柜在线测温监控系统中的应用

结论

无线测温装置在环网机柜中的应用和推广是大势所趋,也是一项创新成果。本文介绍的Ankerri无线测温装置在环网柜中的应用,可以实现操作和显示的一体化。它能监测母线进线、断路器上下触头、电缆接头等的温度。在线橱柜里。可防止因氧化、松动、灰尘等因素造成的接触电阻过高,使加热成为运行过程中的隐患。能够提高设备的安全保障,及时、持续、准确地反映设备的运行状态,避免安全事故的发生,降低设备事故率。

更多选型规格报价定制等问题可及时联系厂家,以上就是原创 无源无线测温装置在环网柜-开关柜在线测温全部内容。
