配电箱

配电箱是数据中的一个重要参数。一般来说，低压森林是由开关设备、测量仪器、保护电器和辅助设备组装在一个封闭或半封闭的金属柜内或屏幕上形成的低压配电箱。在正常操作过程中，电路可以通过手动或自动开关接通或断开。

配电箱具有体积小、安装简便、技术性能特殊、位置固定、配置功能独特、不受场地限制、应用普遍、运行稳定可靠、空间利用率高、占地面积小、环保效果好的特点。它是指挥供电线路中各种元件合理分配电能的控制中心，是可靠接收上级电源并正确输出负载电能的控制环节，是获取用户对供电质量是否满意的关键。提高power 配电箱的运行可靠性是创建高质量项目的目标。

配电箱用途:合理分配电能，方便电路的开关。安全防护等级高，能直观显示电路的导通状态。

工作原理

配电箱是将开关设备、测量仪器、保护装置和辅助设备组装在一个封闭或半封闭的金属柜内或屏幕上，根据电气接线要求形成一个低压配电装置。在正常操作过程中，电路可以通过手动或自动开关接通或断开。如果出现故障或异常操作，借助保护装置切断电路或发出警报。测量仪器可以显示运行中的各种参数，也可以调整一些电气参数来提示或发出偏离正常工作状态的信号。它常用于各种发电、配电和变电站。使用

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备，用于集中安装开关、仪表等。

常用的配电箱是由木头或铁板制成的，而现在各处的耗电量都相当大，所以铁的使用仍然较多。配电箱的目的:当然，停止和传输电是很方便的，并且在测量和判断电的停止和传输方面起作用。分类

按结构特征和用途分类:

(1)固定面板类型开关柜，通常称为开关板或配电板。面板盖开关柜的敞开式，正面有保护功能，背面和侧面仍可接触带电部分，保护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，变电站室内集中供电。

(2)保护型(即封闭型)开关柜，指低压开关柜，除安装表面外，所有侧面均封闭。机柜的电气部件，如开关、保护、监控和控制，都安装在由钢或绝缘材料制成的封闭外壳中，该外壳可以安装在墙上或墙上。机柜中的每个回路之间不能采取隔离措施，或者可以使用接地金属板或绝缘板进行隔离。通常，门和主开关是机械联锁的。此外，还有一个保护表类型开关柜(即控制台)，面板上装有控制、测量、信号和其他电器。保护类型开关柜主要用作工艺现场的配电装置。

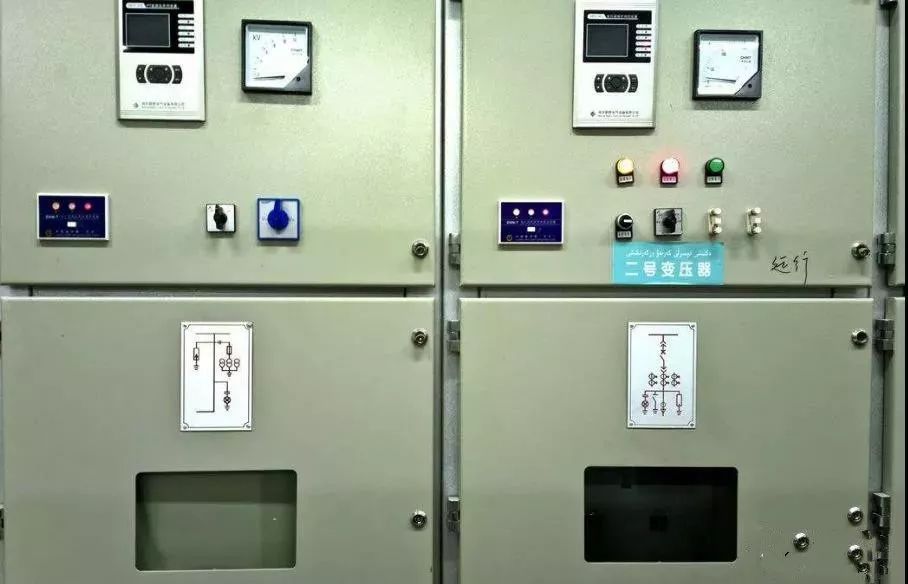

(3)抽屉类型开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜，目前生产的开关柜，其中大多数是抽屉式开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

(4)电力和照明分配控制箱。大部分都是封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

系统图中配电箱个符号

根据图纸" 配电箱系统图"

在NPX630/3P 400A中:NPX630是断路器型号，3P是三极，400A表示较大断路电流为400A。npx 160/3p 160 awl 1 yjv-4 * 70+1 * 35-sc 80 fc 58.8 WAP 3 配电箱:npx 160 型号断路器

3P为三极，额定频率为50Hz，额定隔离电压为690V，跳闸电流为40-160A。WL1:参考循环1。后面是循环2，依此类推。YJV:铜芯交联聚乙烯电缆。耐燃铜芯交联聚乙烯电缆

4*70+1*35:指4芯70mm2的截面

增加一个中性芯，芯截面为35。SC80:指直径为80的焊接钢管(俗称黑铁管)。指地下的黑暗应用。

C65N-C10/1 wl 1 bv-3 * 2.5-sc 15 cc 0.78 kw照明:c65n 型号

C10/1P:断路器的较大分断电流为10A，极数为一极。铜芯聚氯乙烯绝缘电缆

3 * 2.5:3芯截面面积为4mm2

SC15:直径15毫米的钢管:隐藏在屋顶或屋顶。

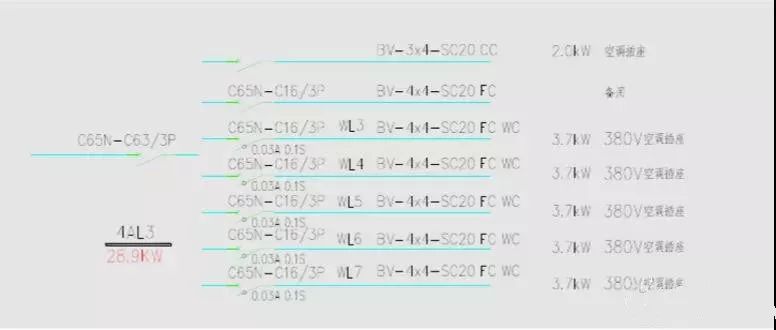

C65n-C16/3pw l5bv-4 * 4-sc 20 fcw c 3.7 kw380 v空调插座:

在回路5中，断路器型号为C65N，较大断开电流为16A，使用4个铁芯段，4mm2

铜芯聚氯乙烯绝缘电缆通过一根20毫米的钢管暗敷在地面和墙壁上。

此外:

各种铺设方法:

沿梁或跨梁敷设(屋架)

BC-梁内隐蔽敷设

交流电-沿柱子或穿过柱子敷设

列中暗敷设

沿墙面敷设

厕所-隐藏在墙内

沿天花板或顶板敷设

CC-在屋顶或屋顶上暗敷设

吊顶内铺设

地板或地面下铺设

供应链-通过焊接钢管铺设

电缆管道的敷设

通过硬塑料管敷设

FPC——铺设阻燃半硬聚氯乙烯管道

电缆桥架敷设

金属线槽

m型电缆敷设

科索沃保护团-铺设聚氯乙烯塑料波纹管

阴极保护-穿过金属软管敷设

直埋

电缆沟敷设

混凝土管道铺设。

释放模式:

磁力跳闸

热磁脱扣器

麦克风-电子跳闸

断裂能力:

断裂能力分为5个等级:

女:36KA

N:50KA

H:70KA

学生:100卡

l:150卡

计算机辅助设计配电系统图

BVV-500(2x2.5)厕所是什么。中央控制室和ZR-BVV-500(2x4+1x2.5)厕所。中央选举委员会的意思是？BVV-500 (2x2.5)厕所是什么。切克锆-BVV-500 (2x4+1x2.5)碳化钨。CEC分别代表

首先是两根2.5平方的塑料铜线

第二是说两根4平方+塑料铜线被一根2.5平方代替

询问电气系统图中C65N-32A/2P ZR-BVV-3X4分别表示C65N-开关型号(较大开路电流为65A) 32A-额定开路电流(该开关的开路电流为32A) 2P系列

ZR线型号(ZR表示阻燃型)

BVV-BVV铜芯圆形聚氯乙烯绝缘聚氯乙烯护套电线3X4-3 4mm2电线

电描记图中c65n-c63/3p和dpn-c32/2p的含义配电箱

DPN: DPN型断路器系列，C32/2P:两相32A基础断路器，电流32A之间的差异。BVV。什么样的线可以取代

BVV线和BVVB线的区别在于BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆导线，而BVVB线是铜芯聚氯乙烯绝缘聚氯乙烯护套扁导线。它们之间的区别在于横截面不同。ZR-BV是阻燃铜芯聚氯乙烯绝缘电线，而BVR是铜芯聚氯乙烯绝缘软电线。如果你想有阻燃效果，你不能替换它。

BVV。BVVB是一种铠装铜塑线，前者是圆的，后者是平的。Zr-BV是一种阻燃铜塑电线(无护套，仅绝缘)。

当无阻燃要求时，溴化阻燃剂可以替代锆-溴化阻燃剂，但不经济，溴化阻燃剂价格相对较高

我想知道，当人们在市场上询问BV、BVR、RV、RVV时，电线和电缆中的“BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV”不是那些用于大截面工程的电缆

系列B被归类为配电线路，所以它从B开始，电压:300/500伏

v是聚氯乙烯，即(塑料)

l是铝芯的代码。

r表示(软)。柔软就是增加导体的数量

超高压铜芯聚氯乙烯绝缘电线

BLV铝芯聚氯乙烯绝缘电线

铜芯聚氯乙烯绝缘软电线

以上导线结构:导体+绝缘

以2.5mm2为例:

BV为1件，直径为1.78毫米，7件，直径为0.68毫米

BLV是一个直径1.78毫米的根

BVR为19件，直径为0.41毫米

RV铜芯聚氯乙烯绝缘连接软线

它比BVR软，还是2.5 49 0.25毫米铜线

RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软线

比RV多一个塑料护套

此外:我们较常用的“鞘线”

铜芯聚氯乙烯绝缘聚氯乙烯护套扁平电缆

它是两个超高压电线，有一层白色护套

RVV和AVVR是软铜芯聚氯乙烯绝缘聚氯乙烯护套电缆

请看JB8734-1998

SYV代表同轴电缆

电缆型号由八部分组成:

一、应用代码——未标注为电源电缆，K为控制电缆，P为信号电缆；

二。绝缘代码-Z油浸纸，X橡胶，聚氯乙烯，YJ交联聚乙烯

三、导体材料代号——不标为铜，L为铝；

四、内护套代号——Q铅包、L铝包、H橡胶套、V聚氯乙烯护套

五、派生码-D不滴水，P干绝缘；

六、外鞘代码-(带数字，太多，懒得写)

七.特殊产品代码——湿热带、干燥带；

破折号

八、额定电压-单位千伏减压孔板

一、原理及适用范围:减压孔板的主要工作原理是减压流体动力。当流动的水通过减压孔板时，由于局部阻力损失，在减压孔板处出现压头下降(压头损失h)。因此，可以降低底层自动喷水灭火系统和消火栓的出口压力和出口流量。由于高层建筑层数多，高、低楼层承受的静水压力不同，实际产水量相差很大。运行过程中，底层自动喷水设备和消火栓的出水量远远超过顶层设计流量。与减压阀相比，减压孔板具有系统简单、投资少、管理方便的优点。但是，泄压孔板只能降低动压力，不能降低静压力，下游压力随上游压力和流量变化，不够稳定。此外，减压孔板容易堵塞。它可以在水质较好、供水压力稳定的条件下使用。减压孔板的工作原理是对液体的动压(不包括静压)进行减压。目前，高层建筑有很多楼层。上层和下层的流体静压力不同。当水出来时，下层的水流压力比上层高得多。灭火时，下层的消防水带经常爆裂。该系列减压孔板具有水流动压减压功能。当流水通过减压孔板时，由于局部阻力损失，减压孔板处产生压降，满足消火栓出口压力和流量的需要。

《自动喷水灭火系统设计规范》gb 50084—2001

二、减压孔板应符合下列要求:

1应设置在直径不小于5毫米的水平直管段上，前后管段的长度不应小于管段直径的5倍；

2孔口直径不应小于设定管径的30%,且不应小于20毫米；；

3应使用厚度超过3毫米的不锈钢板制作。

4减压孔板垂直于地面的轴线的上下边缘应分别设有一个φ10毫米的排气排水小孔。

(1)为克服喷水不均匀性而设置的泄压装置应采用泄压孔板代替泄压阀。由于减压阀需要在阀前增加一个过滤器，所以只适合在湿式报警阀前使用，对垂直区域的喷雾系统进行减压；

(2)泄压孔板主要用于克服喷淋系统因几何高差和喷淋立管水头损失造成的垂直喷水不均匀性。其位置位于每层配水管或配水管的始端，一般位于安全信号阀的后面。

(3)给水支管上不应设置减压孔板。因为规范规定减压孔板应设置在直径不小于50毫米的水平管段上。如果配水支管的直径大于或等于50毫米，支管上一般有更多的喷嘴。

用途:适用于固定电压0.6/1kV及以下VVRP输电线。本产品具有较强的抗电磁干扰、抗雷击和均匀电场，提高了供电质量。特别适用于精密电子安装场合，如计算机中心、航天监控中心、智能建筑等。

让我们先了解一些VVRP电缆！

用途:适用于额定电压0.6/1kV及以下的输电线输送电能。本产品具有较强的抗电磁干扰、抗雷击和均匀电场，提高了供电质量。特别适用于精密电子安装场合，如计算机中心、航天监控中心、智能建筑等。

1.导体

2.聚氯乙烯(交联聚乙烯)绝缘混合电缆矿用电缆规格混合电缆矿用检查电缆廊坊混合电缆批发总代理

3.包装带(如果有)

4.聚氯乙烯内护套

5.金属屏蔽

6.聚氯乙烯外护套

金属屏蔽电力电缆型号说明:金属屏蔽电力电缆在设计结构上仅与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆不同，区别在于型号上有“-P”后缀，如VV-P、YJV-P、YJLV2P等。

使用特征:项目绩效

额定电压Uo/U 0.6/1kV

这些长期允许工作温度的功能与相应的聚氯乙烯绝缘电力电缆或交联聚乙烯电力电缆一致。

绝缘功能

短路期间的较低温度

阻抗具有低而均匀的正(反)序和零序工作阻抗，有利于提高供电质量。

在零序工作模式下，电抗同心导体的电抗值远低于普通四芯电缆，有利于短路主动保护装置的灵敏动作，从而保证相关设备的安全运行。

抗干扰能力强，具有较强的抗电磁干扰和防雷等功能

VVRP主要是单芯，铜线是镀锡铜线，屏蔽层是镀锡线，护套是阻燃聚氯乙烯。VVP和VVRP的区别在于，VVP使用硬铜线，而VVRP主要是R，R的意思是软的，所以铜线很细，容易弯曲，在工作场所使用方便。

电力电缆型号性能要素:绝缘代码(YJ)代表:交联聚乙烯绝缘；护套代号V(聚氯乙烯护套)、E(低烟无卤聚烯烃护套)；结构特点:P(铜线或镀锡铜线)、P2(铜带缠绕)、P1(铜线缠绕)、P3(铝塑复合带缠绕)；阻燃代码:ZR(阻燃剂)，WDZ(低烟无卤阻燃剂)

目标
