室内配电箱是我们较常见、联系较多的小学配电箱，属于配电系统中的终端配电设备，起着控制和保护每个家庭用电的作用。由于它的普遍性，今天我想介绍室内配电箱的安装。

一、室内配电箱安装方法

1、室内配电箱暗箱安装一般有明、暗两种，但现在为了美观大多数住户配电箱选择暗箱较多:

A.当开放式安装配电箱，配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150 mm)、箱底板厚度、螺母和垫圈厚度加上约5 mm的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

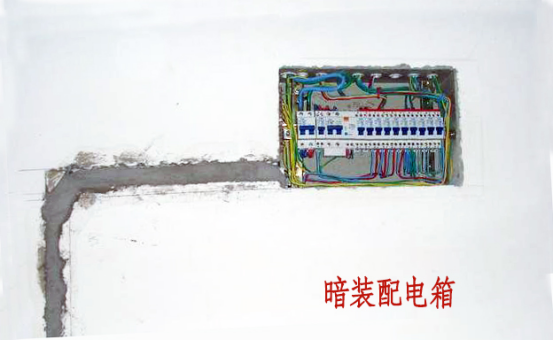

B.暗装配电箱，配电箱应埋入墙内进行安装。砌墙时，预留孔洞应比配电箱的长度和宽度大约20毫米。预留深度应为配电箱厚度加上孔内壁抹灰厚度。当埋深配电箱时，可以通过在箱体和墙体之间填充混凝土来固定箱体。

2.配电箱安装要求:

A.配电箱应安装牢固，水平和垂直，垂直偏差不应大于3毫米；隐蔽安装时，四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

B.配电箱螺旋保险丝安装在内部，电源线应连接到中间触点的端子，负载线应连接到螺纹端子。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

C.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱时，应分别设置零线(N线)和保护零线(PE线)母线，零线和保护零线应接在母线上，不得拼接，并应编号。

D.电线引出面板时，面板电线孔应光滑无毛刺，金属面板应配有绝缘保护罩。金属外壳配电箱外壳必须可靠接地(零)。

二、室内配电箱接线图

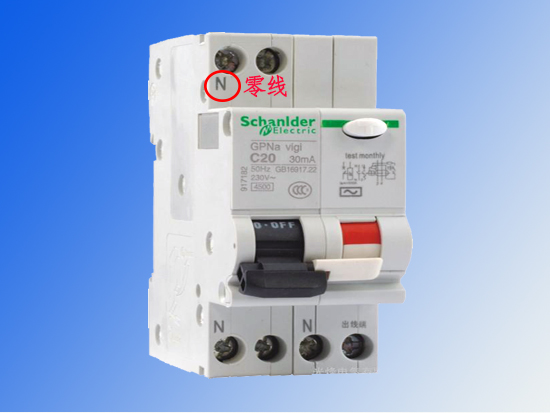

首先，当室内配电箱接线时，有必要看清楚室内配电箱接线图的设计。不要混淆零线和火线。如果两者连接不正确，将不会产生电力。至于如何区分两者，不要搞错了。你可以看看施耐德漏电开关，它通常有标记。如果字母N是零线。

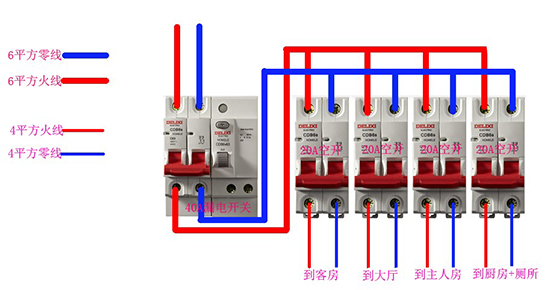

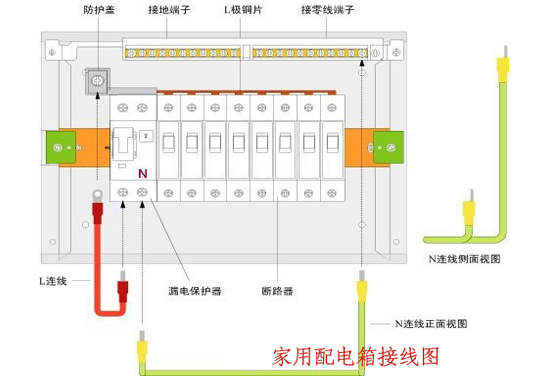

下面介绍的室内配电箱布线图是室内安装的专用布线图。配电箱的应用范围不同，那么布线方法也不同，室内配电箱的布线图相对简单，一般物理人都能理解，如果是建筑或电厂等场所室内配电箱的布线图，那就更专业了，不是一般人不理解。如果安装了室内配电箱的话，就必须购买进线，选择四平方米几乎是一样的。施耐德漏电开关中的带电线路连接到家庭中的主开关，然后带电线路连接到每个房间中的开关。因为零线是常见的，所以只需要分开到每个房间。很简单吗？

关于电路设备的安装，我们还需要找一个专门的电工来安装。毕竟，电是非常危险的东西，不能随便触摸。

这些编辑推荐的接线图仅供您参考。一般来说，室内配电箱接线需要专业电工来操作，因为他们不仅专业，而且还有专业的防护设备等。因此，在非特殊情况下较好不要自己修理或安装它，因为电不好玩，需要小心。安装室内配电箱接线时要特别注意，不要忘记关掉家里的总开关，因为安全是较重要的。
