配电箱确实有许多字母。只有当你熟悉这些字母的基本含义时，你才能更准确地知道配电箱系统图的含义。在网上搜索了一些信息后，我发现配电箱中有太多的字母。首先，让我们简单地说几个需要基本知识的字母:GCK，GCS，MNS是低压萃取开关柜；GGD，GDH、PGL固定在低电压开关柜；XZW合成配电箱；ZBW盒变电站；XL，GXL低压配电柜，施工现场箱；这些是较基本的配电箱字母含义。

配电箱主要是根据电气接线要求将开关设备、测量仪表保护装置等组合成一个封闭或半封闭的金属箱，然后形成一个低压配电装置。事实上，它的目的是在电路故障时更有利于维护。并且可以方便地控制整体电源，例如整体电源故障或整体电源传输，因此知道in 配电箱的字母也非常重要。

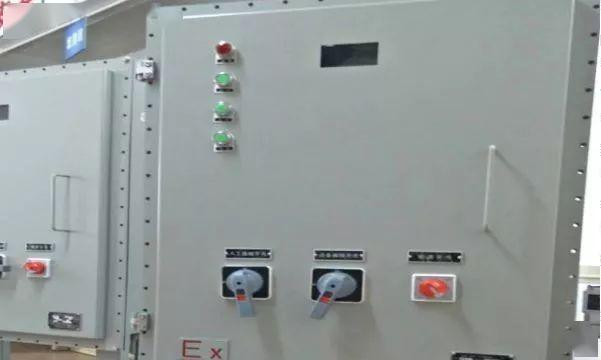

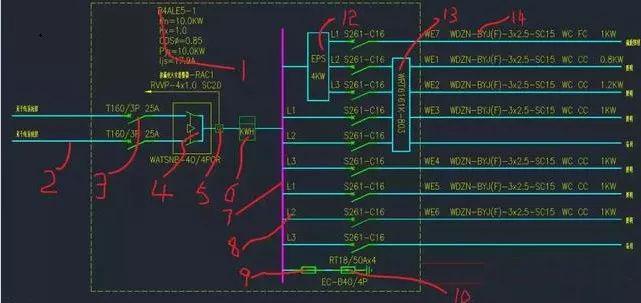

让我们来看看一个更加标准化和全面的配电箱系统图。图表中的每一行和图元都有标记。我们将逐一解释。

(1)这是配电箱电气参数，相当于电气铭牌。

B4ALE1:弯曲数配电箱。其中B4指地下四层；ALE指应急照明配电箱；1，5指的是这个系列的数字配电箱，这是第五组，1表示它是首先组配电箱。Pn、Kx、cosφ、Pjs和Ljs分别表示该配电箱的附加电功率、需求系数、功率因数、计算总有功功率和计算总电流，它们的关系如下:

(2) is 配电箱进线，从图中可以看出，is 配电箱是一条双向进线，有一个公共电源和一个备用电源。

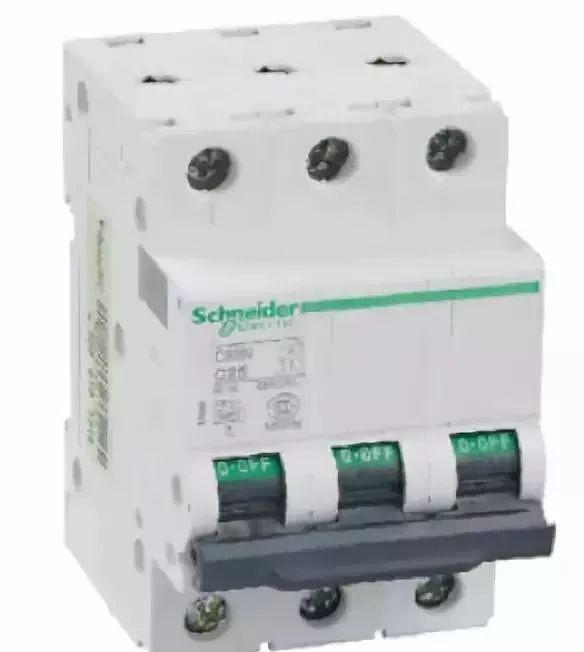

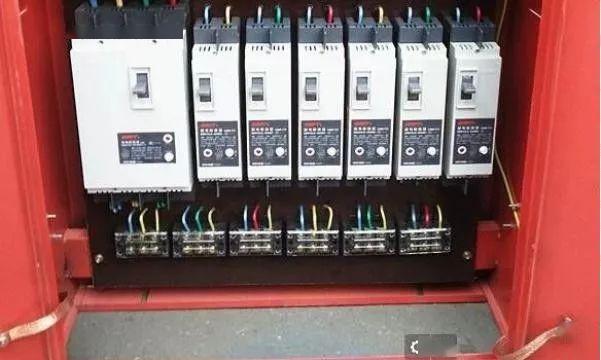

(3) T160/3P25A为该配电箱的进线断路器，从型号的角度来看为施耐德T160系列微型断路器，3P代表三极和额定分断电流25A。

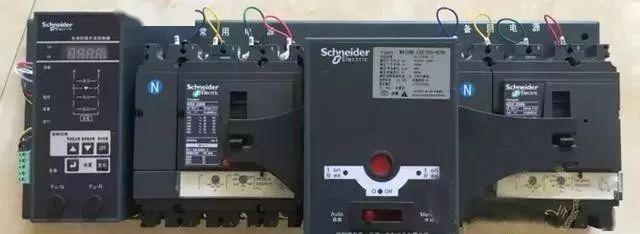

(4)是双电源开关。当普通电源突然故障或断电时，通过双电源转换开关自动投入备用电源。

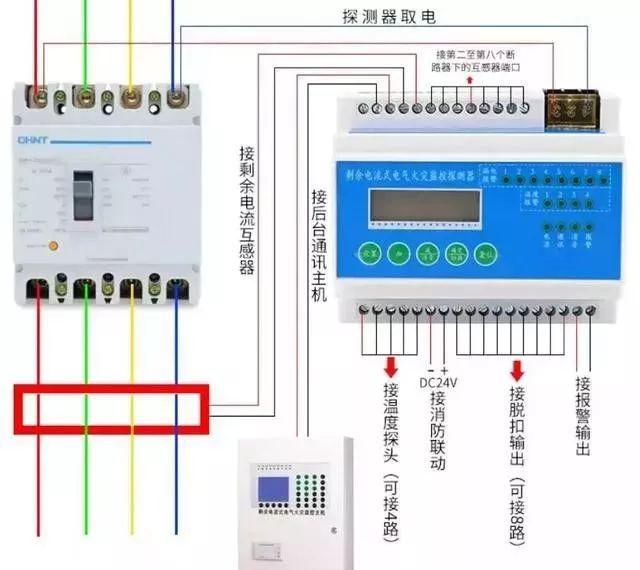

⑤ 配电箱连接泄漏火警的信号线、一根RVPP-4 * 1.0电缆和一根20-管。具体接线请参考下图:

⑥电度表。

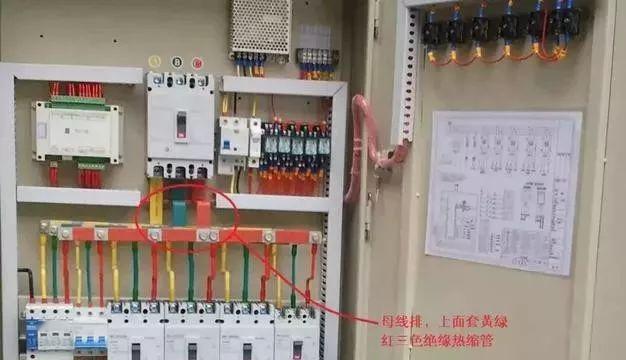

⑦输出电路的总线。可能会制造一些大的配电箱汇流条，而较小的汇流条可能不会。

⑧对于出线电路，可以看出该配电箱出线电路为单相，L2指的是B相电路。

⑨保险丝，保险丝用于避雷器保护。

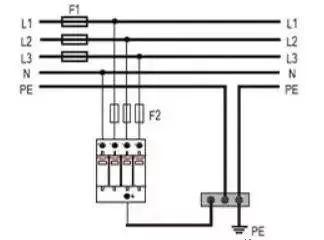

⑩避雷器，用于配电箱防雷，接线如图所示(此图熔断器位置是下面的组，上面的组忽略，就像它们是断路器一样):

火灾信号从模块引出，指连接到泄漏火灾报警器的信号线。控制信号从控制室引出，指电流表和智能照明开关数量控制模块的通信信号。两兄弟的通信电缆应首先连接到数据采集器和通信网关。

所有的输出线路都连接到4Kw电动助力转向系统，这是一个应急电源。电动助力转向系统的全称是应急电源。电动助力转向系统是按照消防规定提供独立回路的应急供电系统，旨在解决应急照明、应急照明、消防设施等一次负荷供电设备。该系统可在紧急状态下提供应急电源，用于解决照明用电或只有一个市电电源缺少第二电源的问题，或替代发电机组形成第二电源，或用于需要第三电源的情况。

电动助力转向系统和不间断电源在用途和功能上既有相似之处，也有不同之处。请使用百度了解具体差异。

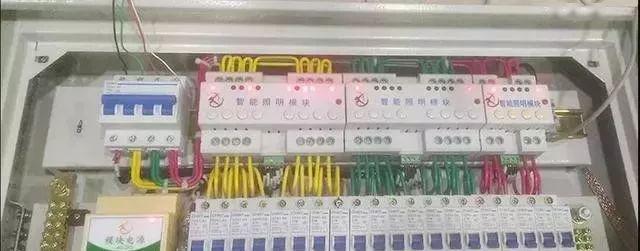

它是智能照明系统的开关模块。图中有四个电路，显示这四个照明电路由智能照明系统控制。

出线电缆型号，WDZN指无卤低烟阻燃耐火，BJV(F)指护套交联聚烯烃护套氧气阻隔，3*2.5指3芯2.5方芯，SC15指穿过15的管道敷设，WC指墙壁暗敷设，FC指地板上或地板下暗敷设，代表线路走向。

常见电气敷设方法的缩写:

沿梁或跨梁敷设(屋架)。

BC-梁内暗敷。

沿着或跨过柱子敷设。

CLC-隐藏在列中。

沿墙面敷设。

厕所——藏在墙内。

沿天花板或顶板铺设。

CC-在屋顶或屋顶上的深色铺设。

吊顶内铺设。

地板或地面下铺设。

通过焊接钢管敷设。

电缆管道的铺设。

通过硬塑料管敷设。

FPC——铺设阻燃半硬聚氯乙烯管道。

电缆桥架敷设。

金属线槽敷设。

电缆敷设。

敷设聚氯乙烯波纹电线和管道。

阴极保护-通过金属软管敷设。

直接埋在地下。

电缆沟敷设。

混凝土管道铺设。

释放模式:毫安-磁性释放-热磁释放麦克风-电子释放。

分断能力:分断能力分为5个等级:f:36kN:50kH:70kA:100kL:150kA。
