首先，配电箱和配电柜之间的区别

1.概念上的区别

(1)配电箱

配电箱是一个内部带有电源开关和安全装置的小型配电箱。该结构相对简单，主要用于终端配电。配电箱是供电系统中的较后一个配电设施。A 配电箱可以是电源输入线和多个电源输出电路。电源输出电路从配电箱引出至每个电源负载。因为配电箱的体积小，不能放入大型配电设备，所以配电箱的容量不大。一般情况下，8个小负载布置在a 配电箱、配电箱的供电负载的中心，电力通过电缆或电线输送到负载。

(2)配电柜

配电柜是容量为配电箱的上层配电设备，可放置较大的电气设备，一般用作中等容量负荷的配电设备，包括配电箱和电机等。并且其适用容量在各种工艺领域中不同，一般从几千瓦到几十千瓦不等。在传统的2+漏电保护和短路保护的基础上，还提供过压保护、点火和断电、雷击保护、自动供电、温度保护、功率限制、故障记录、自检功能、学习和记忆、移动互联可视化和数字化等功能。

2.功能区别

简而言之，分配电能的盒子叫做配电箱，配电箱。它主要用于控制和分配电气设备，防止线路过载、短路和漏电。配电箱安装在各种地方，如学校、机构、医院、工厂、车间、家庭等。，如照明配电箱，电源配电箱，等等。配电箱体积小，可以藏在墙上，可以站在地上。

二。传统标准 低压电气设备、器具和材料的额定电压不超过1千伏交流电和1.5千伏DC。高压电气设备、器具和材料的额定电压高于1千伏交流电和1.5千伏DC。高压系统的接线和移交测试必须符合GB50150。接地或接零支线必须分别与相应的干线相连，不允许串联。

箱的铁皮厚度要求为1.5毫米，家用计价器箱可为1.2毫米，大箱和地柜应适当加厚。电涌保护器一般采用防雷办公室或气象局指定的产品。看设计是否配有泄漏检测器，配电箱适当预留位置。塑壳开关和漏电保护应符合设计要求。通常，应安装设备开关。

对于那些有动力机器的人，无论是双速控制还是单速控制，都必须实现设计清晰的功率控制开关型号和品牌。盒内的设计线必须符合要求，线径和颜色(与设计的相数和颜色一致)。

三，配电柜接线图 配电箱低压电器，由熔断器、交流接触器、剩余电流保护器、电容器和仪表等组成。环境空气温度上限不得超过40℃；24小时平均环境空气温度不得超过35℃；环境空气温度下限不低于-5℃或-25℃。

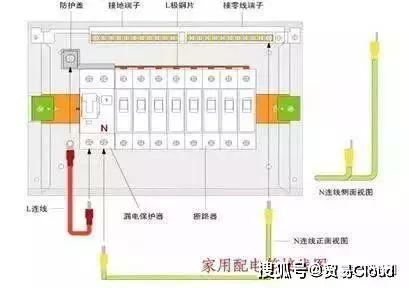

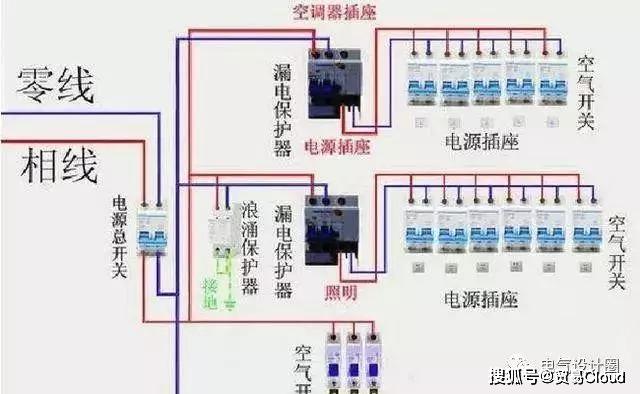

(配电柜接线图)

农村电网改造配电箱户外运行。它不仅能在阳光直射下产生高温，还能在工作过程中产生热量。因此，在夏季高温季节，箱内温度将达到60℃以上，远远高于这些电器规定的环境温度。

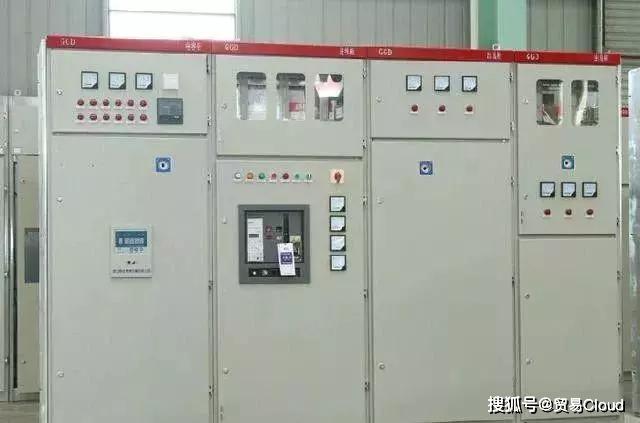

抽屉开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。

每个功能单元之间也有隔离措施。抽屉类型开关柜具有更高的可靠性、安全性和互换性。它更高级开关柜，开关柜主要指抽屉类型开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

(配电柜接线图)

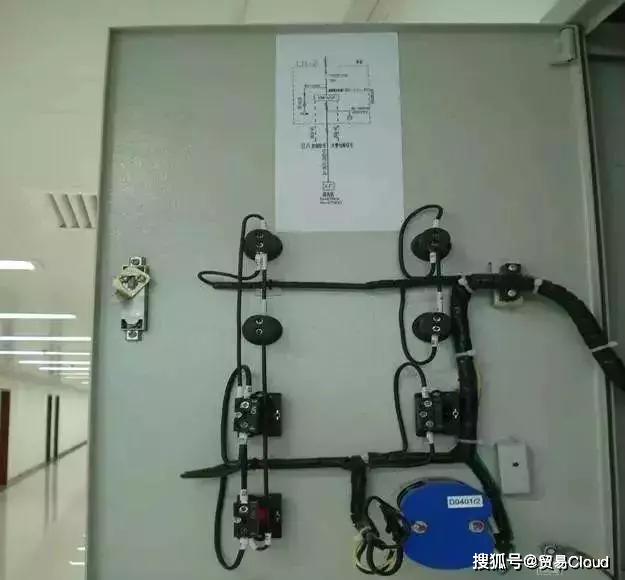

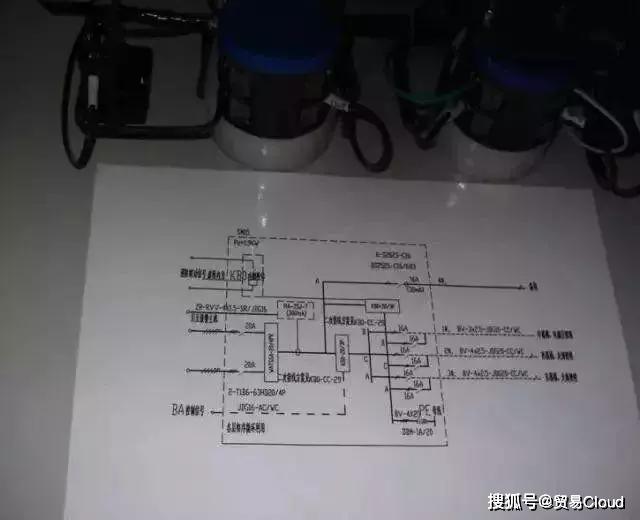

电路图被薄膜覆盖，具有很强的持久性。配电箱电缆表示引入位置和回路、电缆内径和方向。

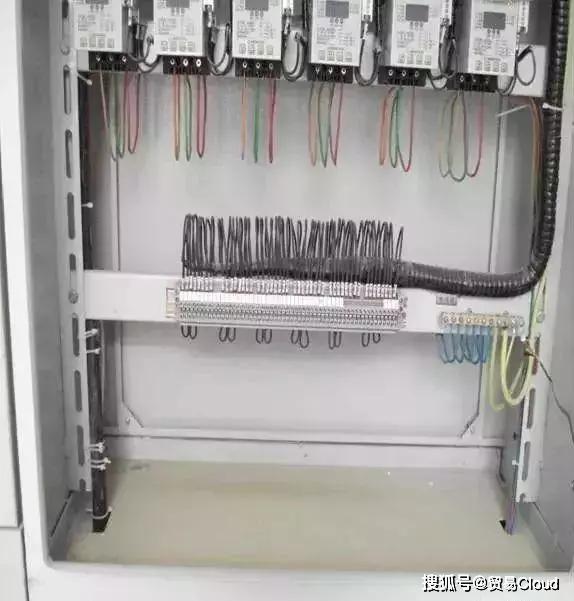

(二次线装订)

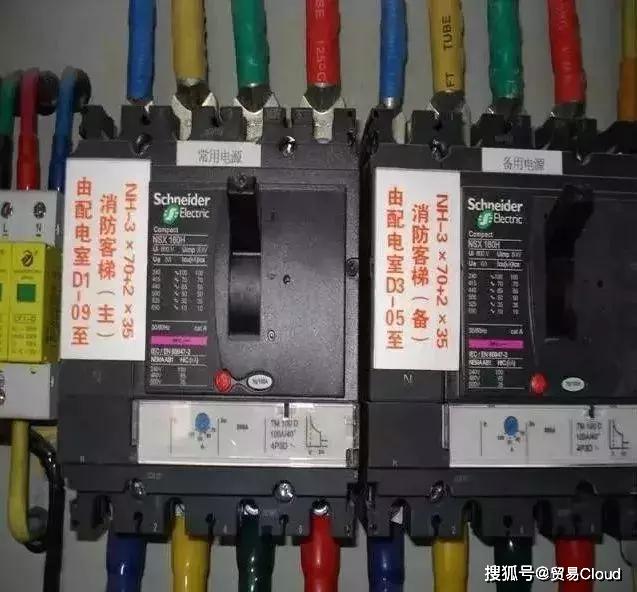

(开关指示打印生产线末端的热收缩管)

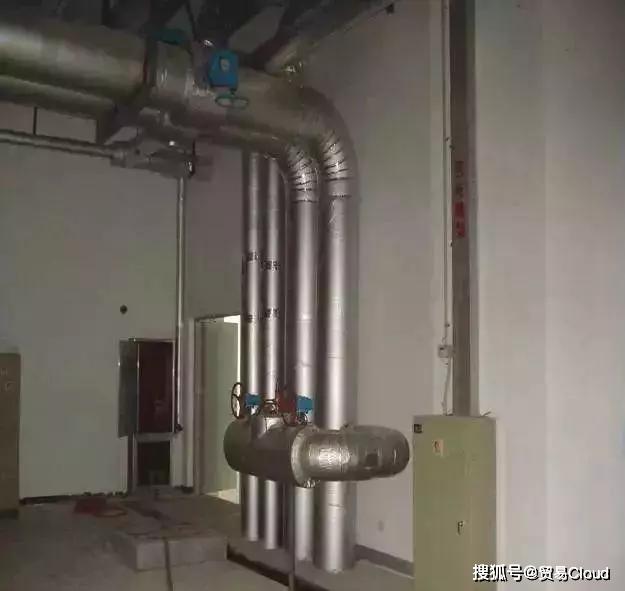

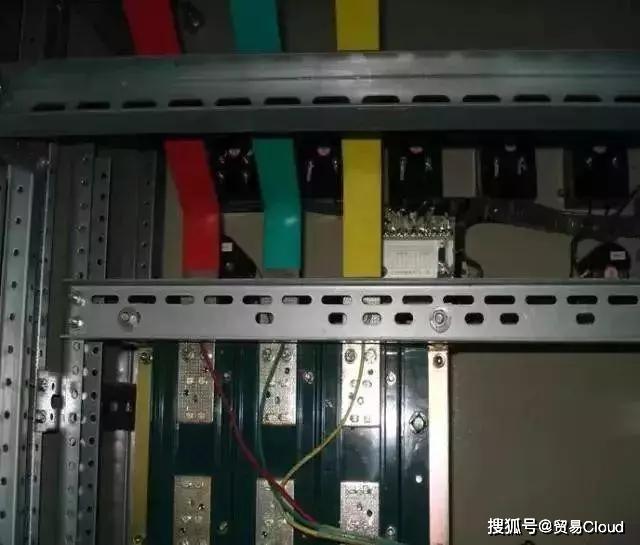

(不能使用配电箱作为桥梁支撑)

四、配电箱安装位置要求 为保证安全使用，配电箱与加热管的距离不应小于300毫米；；不少于200毫米；有给排水管道；用煤气管时，仪表不应小于300毫米

配电箱不应设置在散热器上方，也不应安装在水池的上下两侧。如果必须安装在水池两侧，应采取防水和排水措施。

配电箱不应设置在楼梯踏步的侧壁上。配电箱如果安装在墙角，其位置应能保证箱门打开180℃。配电箱不应设置在建筑物的纵横墙的交接处，也不应设置在建筑物外墙的内侧，以防止室内外温差变化过大和箱体冷凝不安全。普通砖砌体墙，在门、窗、洞口设置配电箱，框边距门、窗、洞口边不应小于370毫米..宽度300毫米及以上配电箱时，应在顶部设置过梁。

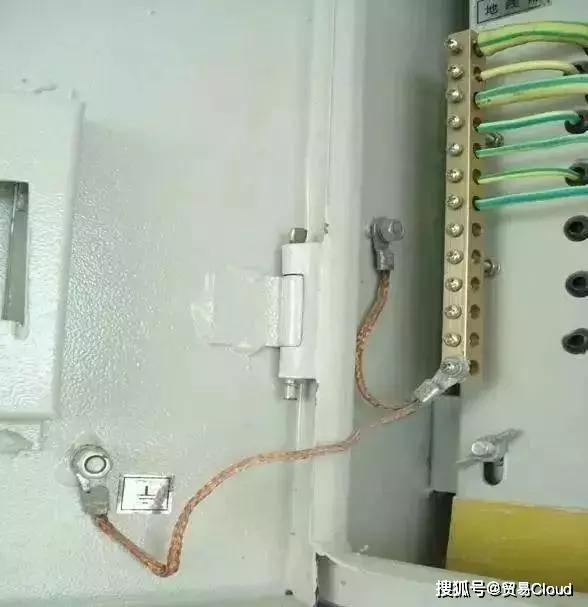

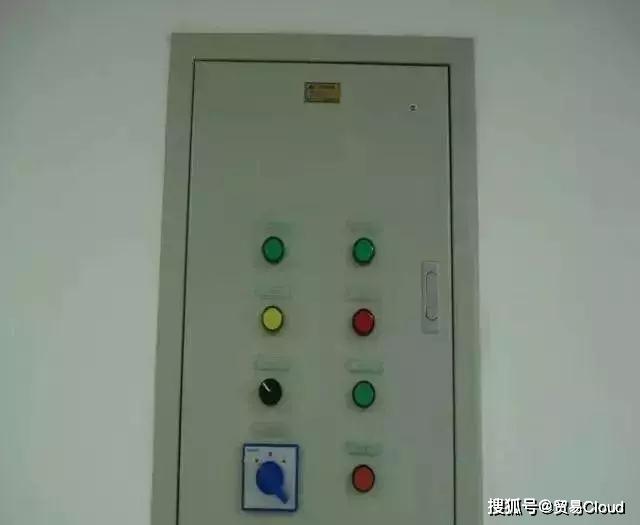

(1)电源箱二次线服从命令，带电箱盖桥接良好。

(2)消防控制室、消防泵房、防排烟风机室、消防电气设备、消防电梯等的供电，在配电线路的较后一层配电箱处设置自动开关装置。

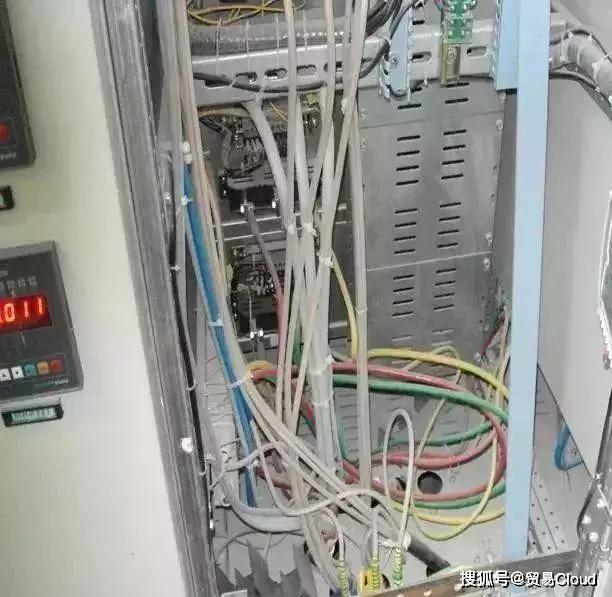

(分配混乱，不注意，随意拉)

五、电力线路电涌保护器安装的规定 各级供电线路的电涌保护器应分别安装在被保护设备供电线路的前端，电涌保护器的每个端子应与配电箱以内的线路同名端连接；电涌保护器的接地端子应连接至配电箱保护接地线的接地端子板，且配电箱的接地端子板应连接至防雷区内的等电位接地端子板。

各级电涌保护器的连接线应平直，其截面积应与保护器相匹配，长度不超过0.5m:带有连接端子的电源线的电涌保护器应卷曲。带端子的电涌保护器应通过线头与端子连接。

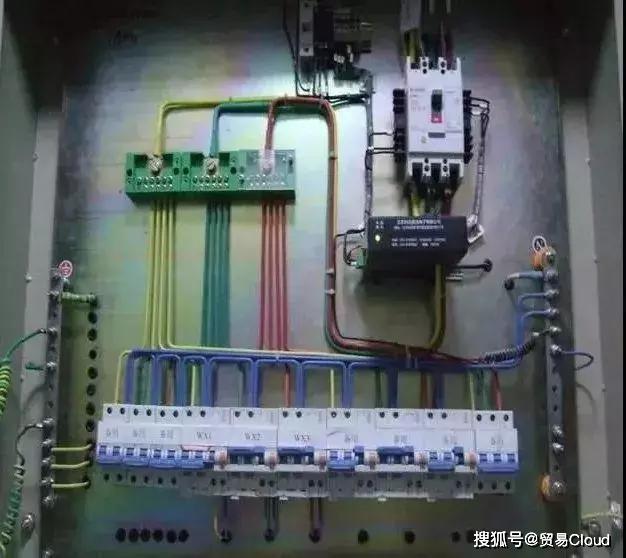

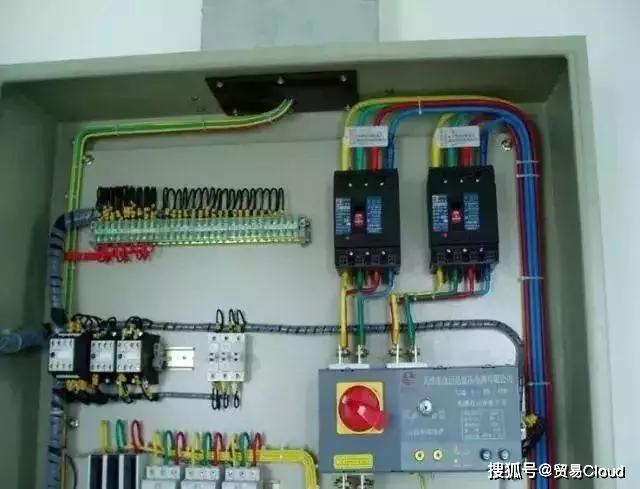

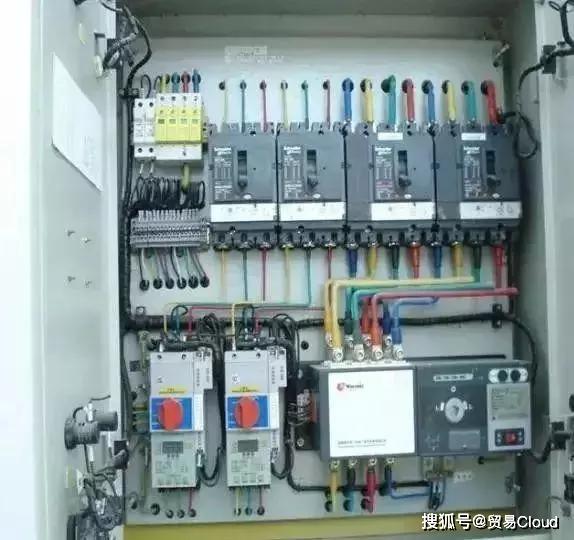

(布线到位)

(开关盒)

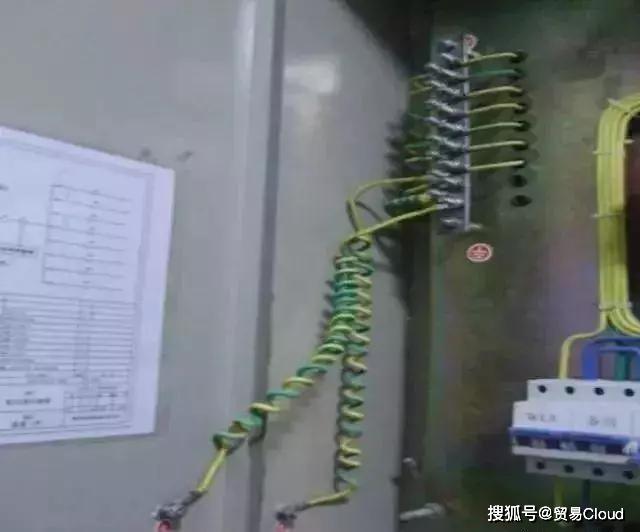

(保护线长度)

Vi .有关注意事项 不同电路的PE线不能压接在同一端子上，从而无法保证各电路的电气安全。

金属线槽和桥架不能用作其他设备接地的连续导体。

插座的PE线不能串联。

用于电缆接地的聚乙烯端头未标有热缩管或黄绿色色带。

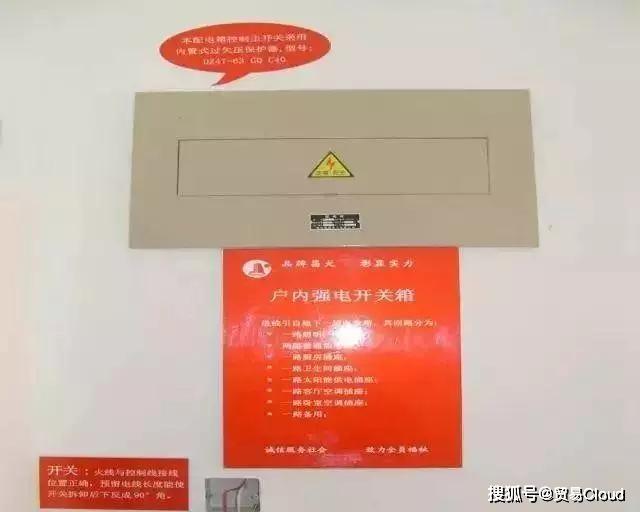

住宅开关箱应增加过压和欠压保护器。

配电箱预制落料孔铁片脱落后，应将其堵塞，进线口应设有保护开口或护套。

汇流条的一个端子较多可压两根电线——应使用锡制内衬和线头。
