详细说明从总数配电箱到分数配电箱的关系详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

本文以分为三条道路的三条道路为例，说明了从total 配电箱到total 配电箱的连接方法。

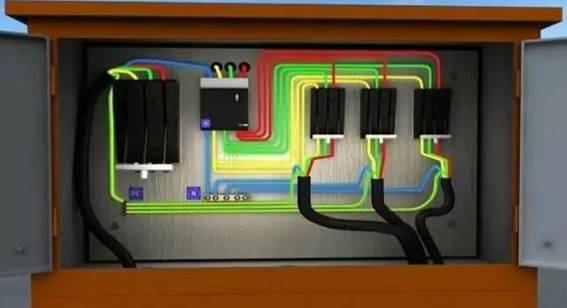

1.黄色、绿色和红色(A、B和C)三相线分别从总配电箱的配电开关引出，浅蓝色工作零线从工作零线引出，黄绿色双色PE保护零线从PE端子引出。

总配电箱门与箱之间必须采用编织软铜线可靠连接保护和接零。

五行之间的安全距离。

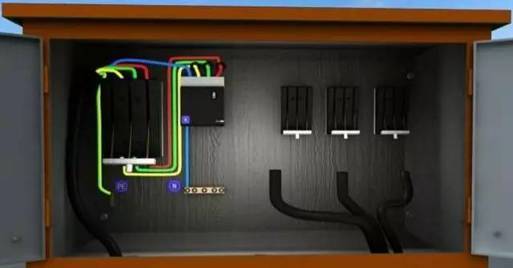

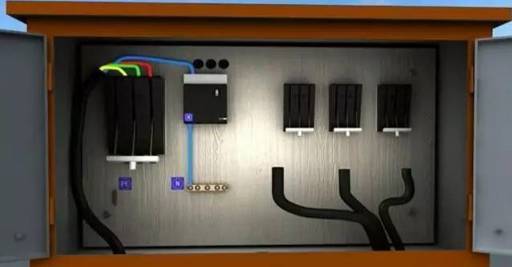

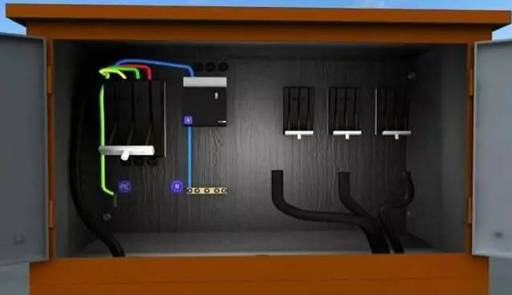

2.线路的黄、绿、红三相线接总隔离开关，二次元件配电箱，浅蓝色N线接漏电保护器的N端，漏电保护后接工作零线端子板。

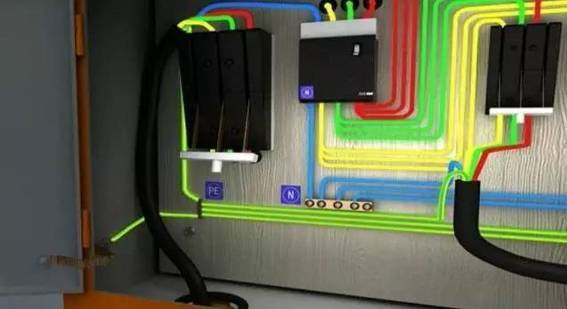

3.黄色和绿色的聚乙烯线连接到保护零端子板的聚乙烯板上。

4、从次级配电箱总隔离开关引出的三相线到漏电保护器。

5.从漏电保护器的端子引出相线至并联隔离开关。

聚乙烯线路不能进入漏电保护器，因为线路末端漏电保护器的动作会使以前的漏电保护器跳闸，造成大规模停电。

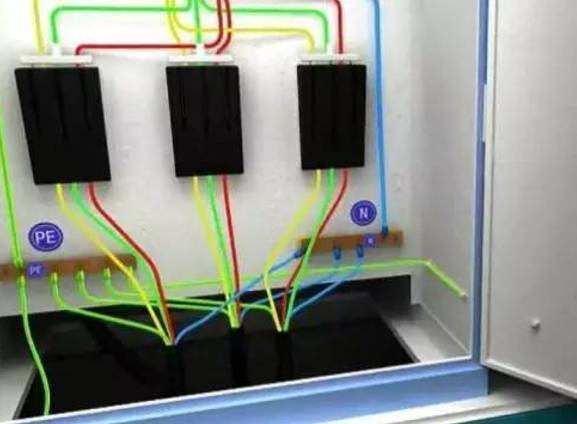

6.黄色、绿色和红色三相线分别从除法配电箱的分路隔离开关引出，浅蓝色工作零线从N板接线端子引出，黄色和绿色双色保护零线从PE板接线端子引出。

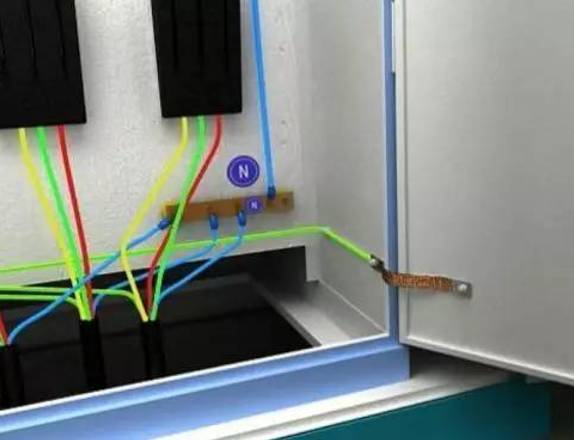

分配电箱门与箱之间必须采用编织软铜线可靠连接进行保护和接零。

(来源:互联网，版权属于原作者)

更多选型规格报价定制等问题可及时联系厂家，以上就是详细说明从总数配电箱到分数配电箱的关系全部内容。
