配电箱在"分配电箱,合计配电箱(柜)、开关箱"

配电箱在"分配电箱,合计配电箱(柜)、开关箱"详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

“配电箱”被广泛使用。这是一个关于数据的巨大参数。它能合理分配电能,方便电路的开关操作。它具有高水平的安全保护,可以直观地显示电路的导通状态。通常,它被用来形成低压森林。开关设备、测量仪器、保护装置和辅助设备需要组装在封闭或半封闭的金属柜或屏幕上。下面,配电箱中的“点数配电箱,总数配电箱(机柜)和开关盒”的标准化配置是共享的!

配电箱在

配电箱的基本要求:

1.配电箱(机柜)和开关箱的安装和使用应符合JGJ42005标准和GB/T13869《施工现场临时用电安全标准》。

2.配电箱(机柜)应按照“低压成套开关设备和控制设备”第四部分中施工现场成套设备(ACS)的特殊要求和“施工现场临时用电安全技术规范”JGJ42005的标准要求制造。

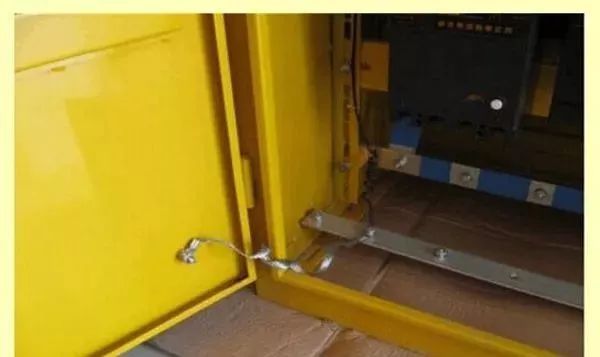

3、配电箱(柜)、开关箱应分为N线、PE线端子板,进出线必须通过端子板可靠连接,N线端子板必须与金属电气安装板绝缘;PE线端子板必须与金属电器安装板电连接,进、出线中的N线必须通过N线端子板连接;聚乙烯线路必须通过聚乙烯线路端子板连接。聚乙烯线路和端子板必须电气连接。电气连接点的数量应该比盒子中的回路数量多2个。一个是PE线进入接线盒的连接点,另一个是重复接地的连接点。

配电箱在

4.配电箱安装应满足以下要求:

(1)配电箱,开关箱在建筑物下降半径或塔吊臂旋转半径内必须做双层防护棚,并采取隔离措施

(2)固定配电箱,开关箱中心点到地面的垂直距离为1.1.6m..移动盒与地面的垂直距离为0.1.6m..配电箱时,开关箱应安装在牢固稳定的支架上。

5、配电室布局应符合下列要求:

(1)配电柜侧维修通道宽度不小于1m,配电室天花板与地面的距离不小于3m;

(2)配电柜正面作业通道宽度,单行布置或双排背靠背布置不小于1.5m,双排面对面布置不小于2m;

(3)配电柜后面的维修通道宽度,单行布置或双排面对面布置不小于0.8m,双排背靠背布置不小于1.5m,如果某些地方有建筑结构突出部分,该通道宽度可减少0.2m..

配电箱在

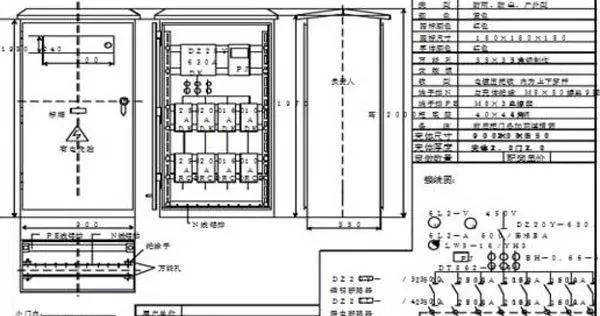

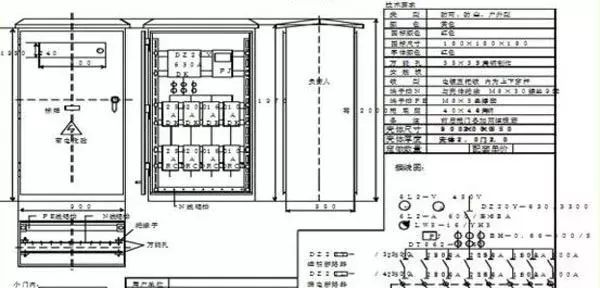

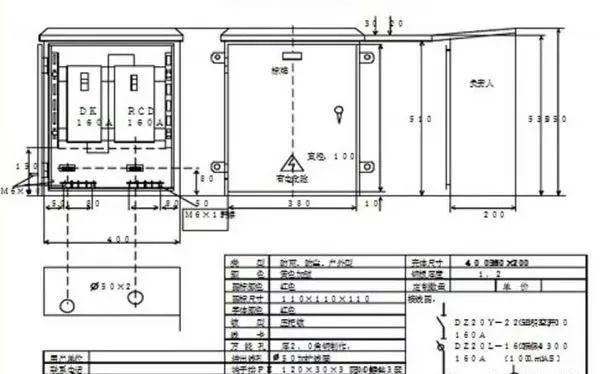

得分配电箱

分配电箱(电源电路和照明电路分配)配有200A-250A DZ20系列透明塑料外壳断路器,具有隔离功能作为主开关(适用于总配电箱分配断路器);电源分路和照明分路控制开关采用DZ20或KDM-1型透明塑壳断路器。DZ20或KDM-1透明塑壳断路器用作每个配电电路的控制开关。PE线连接螺栓和N线连接螺栓应根据实际需要配置。

配电箱在

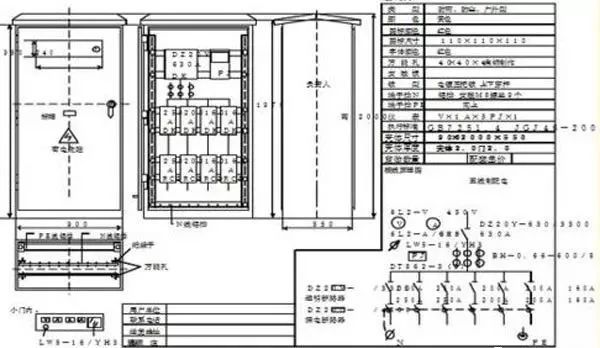

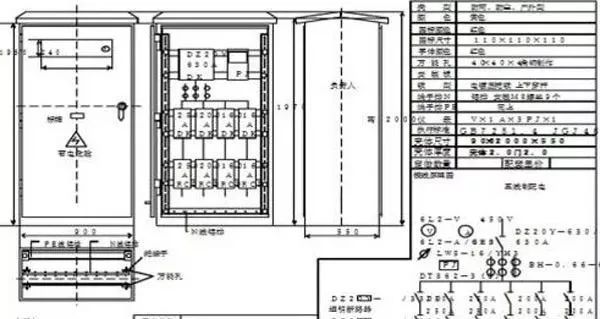

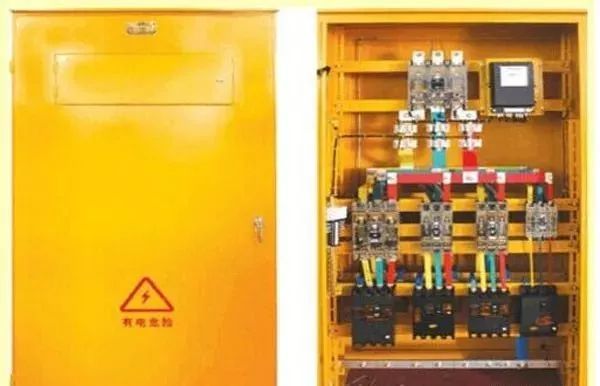

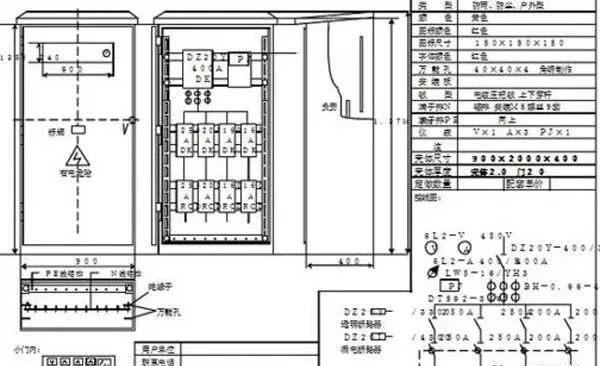

总计配电箱(机柜)

Total 配电箱 DZ20型带隔离功能的透明塑料外壳断路器安装在400A-630A作为主开关,8路并联安装。采用具有隔离功能的DZ20系列160A-250A透明塑料外壳断路器,并配有DZ20L(DZ15L)或LBM-1系列漏电保护装置,具有欠压、过载、短路、漏电和断相保护功能,还配有两套电流容器,即电能表、电压表和电流表。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA。S,较好选择额定漏电动作电流为100-200毫安,额定漏电动作时间大于0.1S,动作时间为延时动作类型。

配电箱在

配电箱在

配电箱在

配电箱在

配电箱在

配电箱在

配电箱在

配电箱在

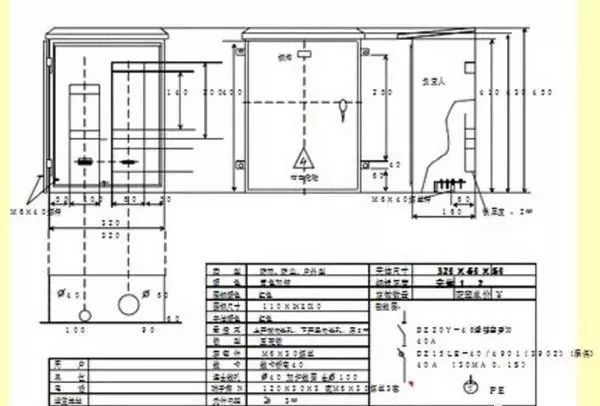

开关箱(根据一台机器、一个制动器、一个泄漏、一个箱设置)

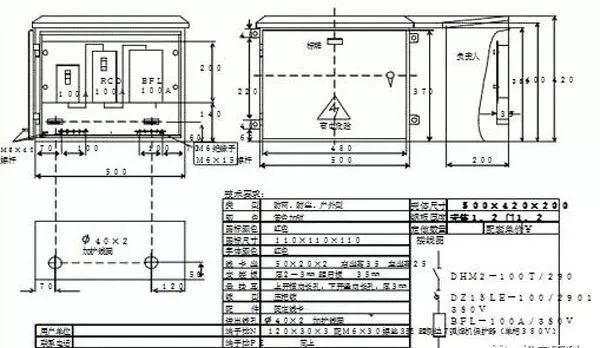

(1)电焊机开关箱内设置DZ20-100/2系列或KDM100/2(100A,380V)透明塑料外壳断路器作为控制开关,DZ15LE-100/2(DZ20L-100/2)或LBM配电箱在100/2(100A)漏电断路器和BFGD系列二次防触电保护器;聚乙烯接线盒由3个连接螺栓组成。

配电箱在

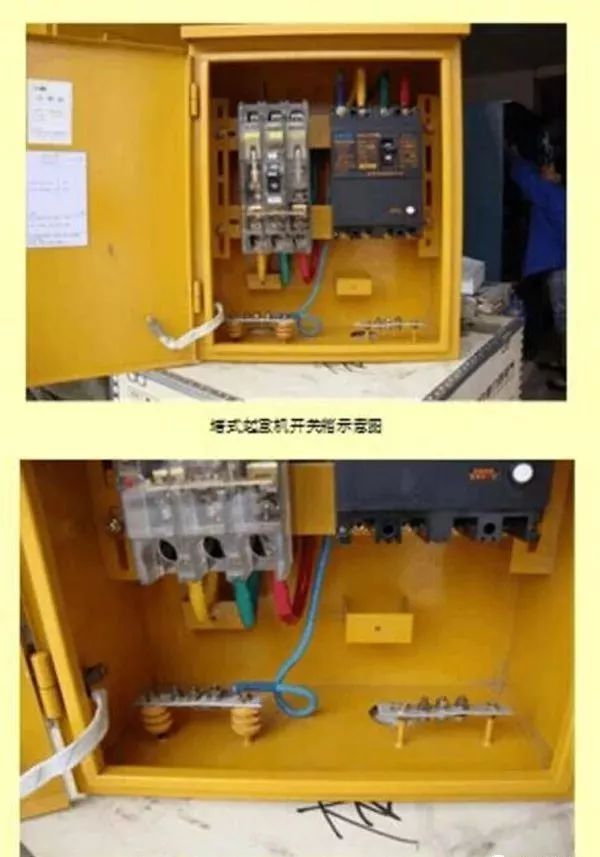

(2)塔吊开关箱配备KDM1或DZ20(6100A,380V)系列透明塑料外壳断路器作为控制开关,配置DZ15LE、DZ20L或LBM-1系列漏电断路器。聚乙烯线路端子排由3个连接螺栓组成。

配电箱在

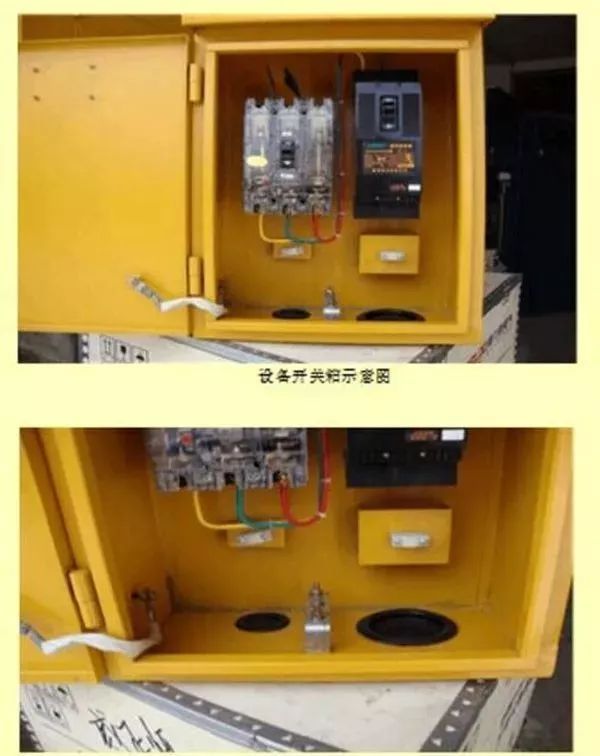

(3) KDM1或DZ20(20-40A,380V)透明塑壳断路器设置在3)3.0千瓦以下电气设备的开关箱内作为控制开关,配置DZ15LE、DZ20L或LBM-1(120A)系列漏电断路器,PE线端子排为4个连接螺栓。

配电箱在

(4)4)5.5千瓦以上电气设备的开关箱应根据被控设备的额定容量选择控制开关和漏电断路器。控制开关为DZ20或KDM1系列透明塑壳断路器,漏电断路器为DZ15L、DZ20L或LBM-1系列;聚乙烯电线连接有3个螺栓。

配电箱在

配电箱在

(5)照明开关箱配有KDM-T/2(20-40A)断路器、DZ15L-20-40/290漏电断路器和3个聚乙烯线螺栓。

注:开关箱内漏电断路器必须选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1S、电流速断和电磁电机保证产品。total 配电箱中型漏电断路器应为配电保护产品。

来源:机房百科全书

请联系并删除任何侵权行为

-结束-

更多选型规格报价定制等问题可及时联系厂家,以上就是配电箱在"分配电箱,合计配电箱(柜)、开关箱"全部内容。
