主页配电箱选择、组装和更换原则(图)

主页配电箱选择、组装和更换原则(图)详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

大多数用户装修时,他们遇到的首先个问题是是否更换配电箱。我在这里给出的建议是尽量不要改变,原因如下:

新建建筑的用电验收非常严格。当然,这并不排除一些开发商返回逃跑。然而,无论如何找个人,较小的安全问题永远不会发生。退一步说,即使验收不谨慎,住户配电箱结构也很简单,安全隐患不会发生在住户配电箱上。 配电箱由设计院设计,其尺寸型号有严格要求。一旦发生安全事故,设计院负有直接责任。即使开发商需要修改图纸,他们也需要征得设计院的同意。 配电箱制造商绝对合格,这涉及未来的验收注册。没有资格,制造商不可能通过验收。 因此,电力局验收部门、设计院和2+制造商从三个方面对开发商进行限制,使得开发商无法按照标准进行建设。然而,这并不意味着它没有错。如果出现以下情况,仍有必要将其替换为配电箱:

开发者不能改变型号,循环等。,但它们可以改变断路器的质量。稍大一点的建筑将使用正泰、德力西和其他低价,但用户熟悉的断路器也将使这些建筑更有市场。不排除一些开发商资金短缺,甚至正泰也不愿意使用它们,使用一些杂七杂八的品牌或假冒商品。此时,用户需要自己替换它们配电箱。 在某些情况下,开发商会与设计院协商减少室内电路。例如,每个房间仅保留3个插座,因此配电箱的尺寸和断路器的数量将减少,从而降低成本。但是,用户在使用时需要增加插座的数量,但是配电箱内部电路的数量不会增加,这将导致电路过载。 如果出现上述情况,或者旧房翻新或农村房屋自行建造,则需要自行更换配电箱。市场上有超过2种成品,但质量并不令人满意。换句话说,即使你花更多的钱,也很难在市场上买到2+高质量的产品,甚至从大型房地产开发商那里买到2+同样质量的产品。此时,我们需要给自己布线,使a 配电箱。

断路器的选择 断路器是配电箱的灵魂,其质量占总数的80%,因此需要仔细选择。

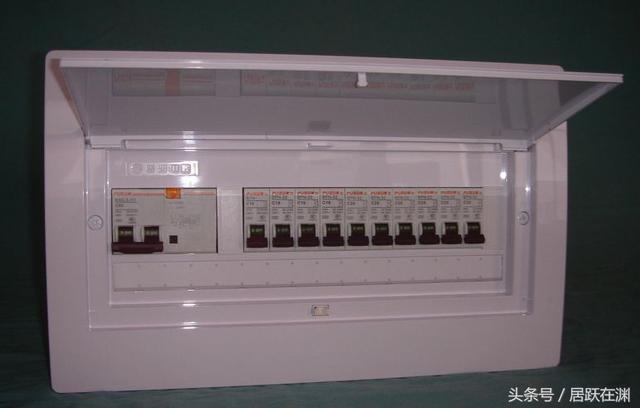

这里争论的是漏电断路器的位置。在设计过程中,一些电工将漏电断路器放在主开关的位置,而所有的分支开关都是没有漏电◁主页配电箱选择、组装和更换原则(图)的普通断路器

毫无疑问,这样的设计可以使成本较小化。但是,这种设计存在安全隐患——单支路漏电,但当其值很小时,主开关的漏电断路器达不到跳闸值,就会出现不跳闸的漏电现象。因此,这是绝对不可取的。

正确的方法是在主开关位置安装一个2PC32断路器,并使用一个1PC20断路器来控制所有的灯开关(如果房间很大或有许多楼层,每个楼层可以使用一个1P断路器)。每个房间的插座由1PC25漏电断路器控制,每个空调或热水器的插座由2PC25漏电断路器控制。

在上一段中,Cxx代表断路器型号,数字xx代表断路器的载流能力,超过此值,断路器将跳闸。型号标记在断路器的左上角,所有品牌标记在相同的位置,例如▼主页配电箱选择、组装和更换原则(图)

4PC63断路器

例如,对于两个房间、两个大厅、一个厨房和一个浴室的公寓,一个2PC32断路器(主开关)、一个1PC20断路器(所有房间都有灯)、六个1P漏电断路器(一个用于客厅、餐厅、主卧室、第二卧室、卫生间、厨房、阳台和房间),以及四个2P漏电断路器(一个用于客厅、主卧室、第二卧室和热水器)。

配电箱尺寸和材料 大小

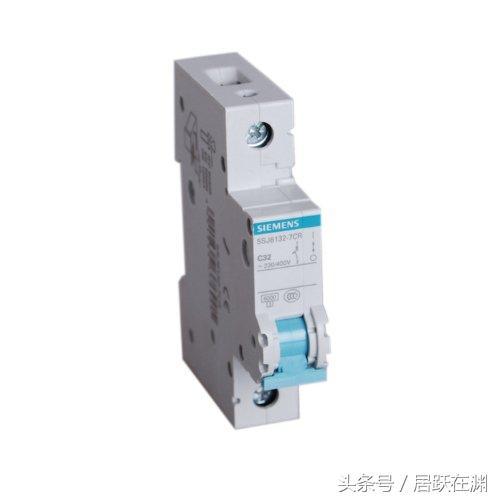

我们上面经常提到字母“p”,1P可以叫做1极,2P可以叫做2极,等等。一极是一个模块,下图是一极断路器▼主页配电箱选择、组装和更换原则(图)

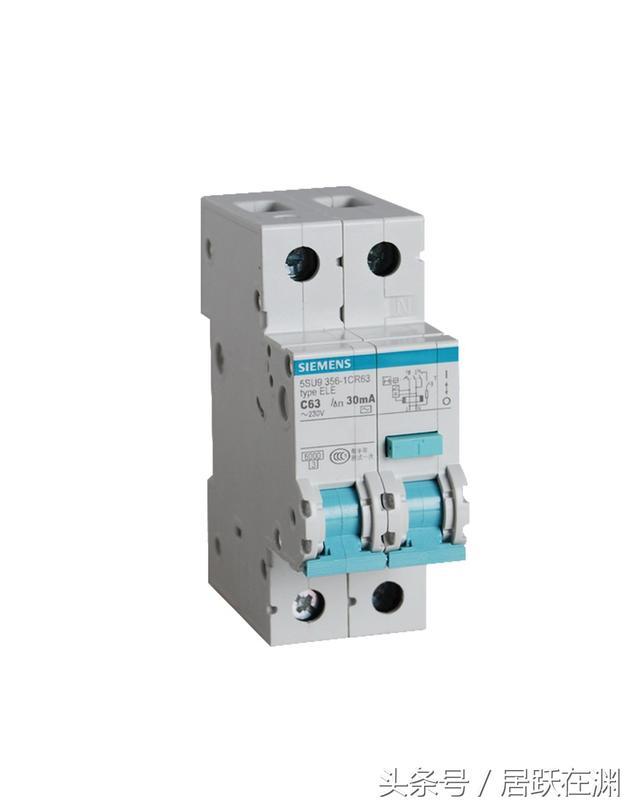

两个1极的组合是2极▼主页配电箱选择、组装和更换原则(图)

等等。

1号极的尺寸为17.5毫米,漏电模块的尺寸与开关相同,即1P漏电断路器的尺寸为17.5+17.5毫米,2P漏电断路器的尺寸为35+35毫米。因此,根据上述断路器的数量,要求总宽度为542.5毫米,主开关和分支开关之间需要1极的距离,开关和两侧面板之间需要一定的距离,因此此配电箱的宽度至少应为550毫米。每个断路器的高度为81毫米,而配电箱的高度至少为250毫米,布线距离和零线接地距离。配电箱的深度是恒定的,90毫米。

因此,我们的尺寸配电箱为550 * 250 * 90毫米,可在任何销售配电箱的电器材料市场的商店定制。

材料

市场上常见的材料是塑料和金属。PZ30家用非国家标准配电箱,暗盒,长时间埋在墙内,所以需要金属材料。

以上配电箱尺寸要求钢板厚度不小于0.8毫米,可采用冷轧镀锌钢板。

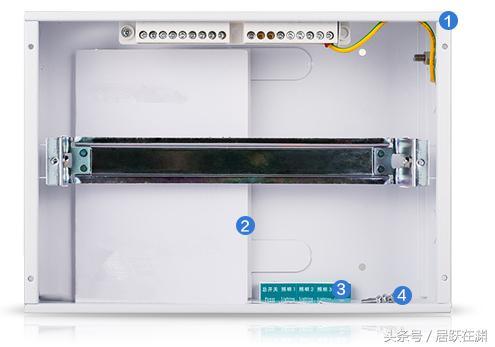

配电箱接线 A 配电箱外壳,制作完成后是这样的(去掉面板后)ψ主页配电箱选择、组装和更换原则(图)

中间的金属部分叫做导轨。如果不是在工厂安装的,你可以让商家为你安装。安装非常简单,但需要打孔。个别家庭可能没有这么小的电钻。

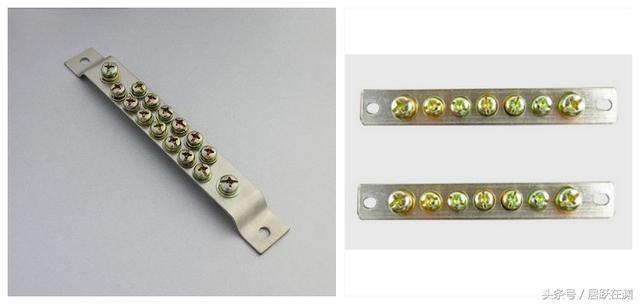

较上面一排螺钉在左边称为第0排,在右边称为第1排接地。如果工厂没有配备零接地排,你需要自己购买。你买的零地面排就像这个◁主页配电箱选择、组装和更换原则(图)

左边的一个叫做接地排(两端弯曲),可以直接使用。右边是零排(直排),需要与绝缘端子一起使用。还需要打洞,可以让商家帮你做。

所有插座的接地线都需要连接到接地排。电灯的零线需要取自零线(火线取自1P断路器)。

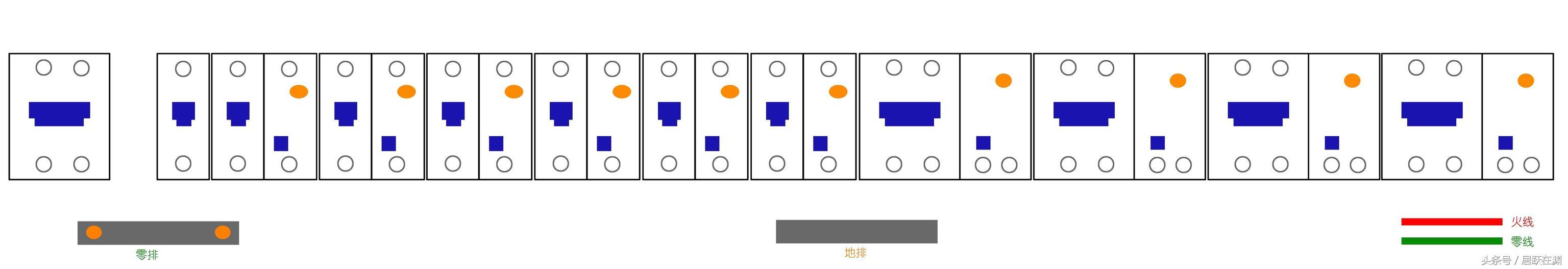

接线时,断路器必须首先按▼主页配电箱选择、组装和更换原则(图)的顺序排列

然后,按照此顺序,将其安装在配电箱的底板上,并开始布线。

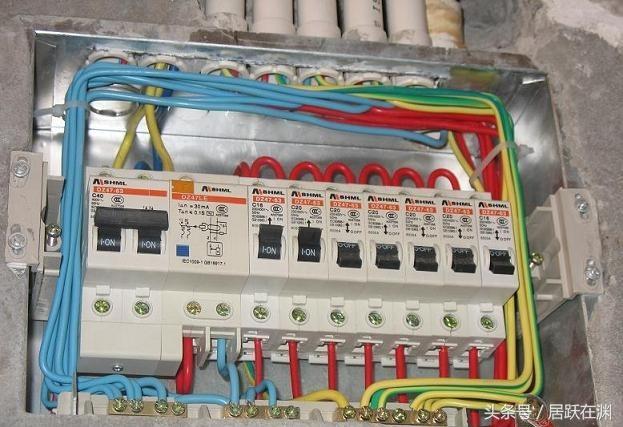

布线时应注意。每个断路器所需的电线需要直接从上一级断路器的下开口取出,而不能从与其并联的断路器的上开口取出。误差如下▼主页配电箱选择、组装和更换原则(图)

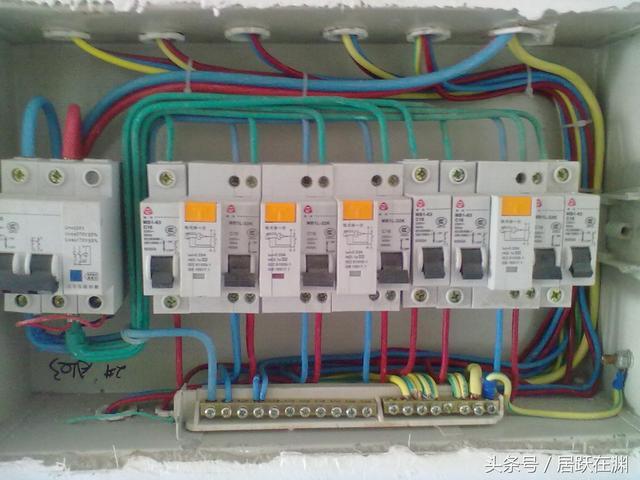

正确的方法如下:如有必要,不用压线钳就可以将鼻子压下,用锤子直接将鼻子压平,然后用电工胶带在鼻子和电线绝缘层之间缠绕几圈◁主页配电箱选择、组装和更换原则(图)can。

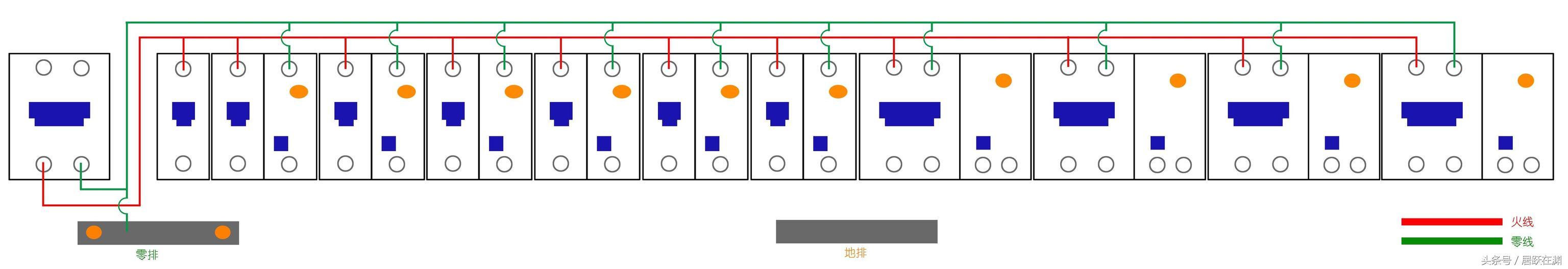

自己做配电箱,工艺不高,你做的可能不好看,但你必须确保电力安全。完整的接线图如下,◁主页配电箱选择、组装和更换原则(图)

更多选型规格报价定制等问题可及时联系厂家,以上就是主页配电箱选择、组装和更换原则(图)全部内容。
