在日常生活中，使用配电箱是必不可少的，那么配电箱的布线规格和注意事项是什么？接下来，边肖会给你简单介绍一下这个方法，希望对你有所帮助。

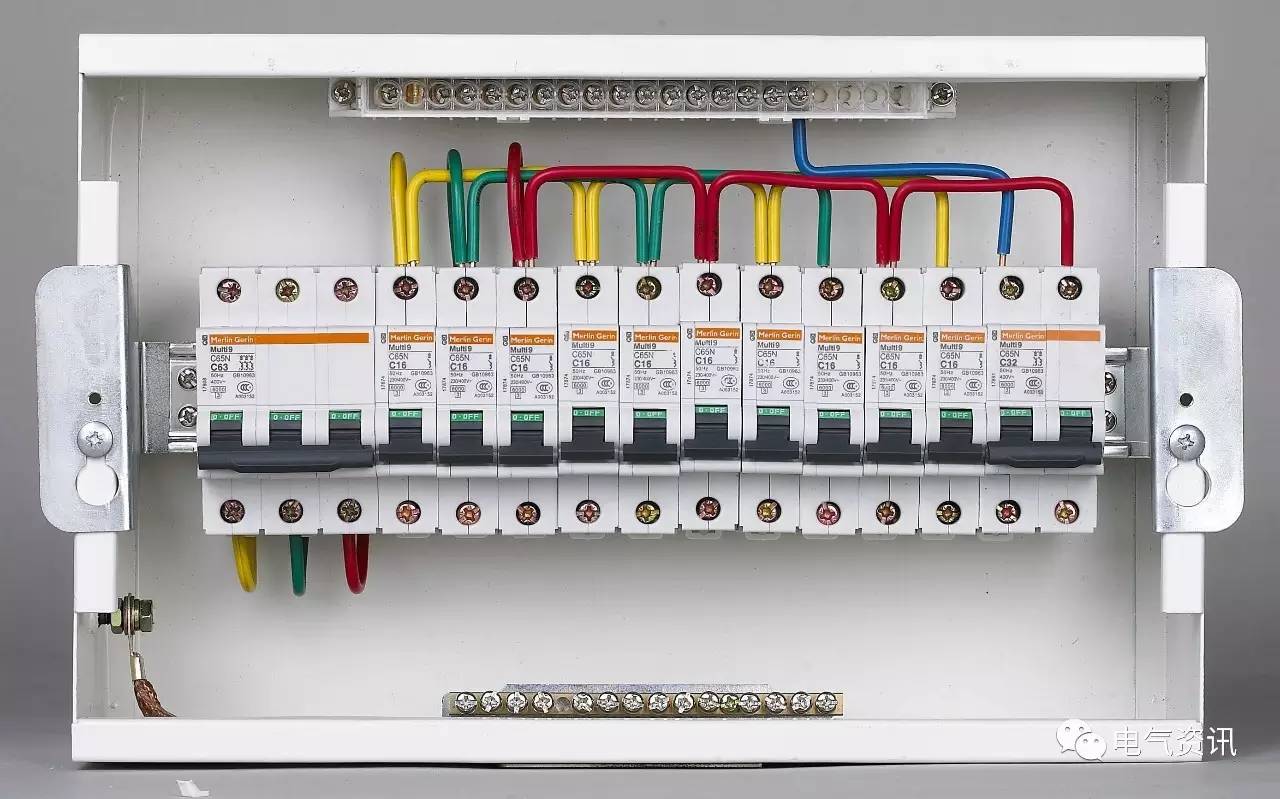

配电箱布线规格

1.配电系统应设置室内总量配电箱和室外总量配电箱或室外总量配电箱和各配电箱，并实行分级配电。

2.电源配电箱和照明配电箱应分别设置。如果它们放置在相同的配电箱位置，电源线和照明线应分开设置。

3.开关箱应按较终等级配电箱进行分配。

4.Total 配电箱应位于电源附近。点配电箱应安装在电气设备或负载相对集中的区域。点数配电箱距开关盒的距离不得超过30m。开关箱与其控制的固定电气设备之间的水平距离不应超过3m。

5.配电箱时，开关箱应安装在干燥、通风和常温的地方；不得安装在气体、烟气、蒸汽、液体及其他有严重损坏的有害介质中。不得安装在易受外部固体物冲击、强烈振动、液体飞溅和热源烘烤的地方。否则，必须采取特殊保护措施。

6.配电箱，开关盒周围应该有足够的空间和通道供两个人同时工作。不要堆放任何妨碍操作和维护的物品；不允许有灌木或杂草。

7.配电箱时，开关箱应由铁板或优质绝缘材料制成，铁板的厚度应大于1.5m..

8.配电箱时，开关箱应安装平直牢固，移动配电箱时，开关箱应安装在牢固的支架上。固定配电箱，开关箱下底部与地面的垂直距离应大于1.3m且小于1.5m，移动配电箱，开关箱下底部与地面的垂直距离应大于0.6m且小于1.5m..

9.配电箱电器应先安装在非金属或木质绝缘电器安装板上，然后整体紧固在配电箱箱内，金属板与铁配电盘箱体应电连接。

10.配电箱时，开关箱内的开关电器应紧固在电器安装板上的指定位置，不得歪斜或松动。

11.配电箱时，开关箱中的工作零线应通过端子板连接，并应与保护零线端子板分开。

12.配电箱时，开关箱内的导线应采用绝缘导线连接，接头不得松动，不得有外露带电部件。

13.配电箱和开关盒金属盒、金属电器安装板和电器盒中不应带电的底座、外壳等。必须由零保护。保护中性线应通过端子板连接。

14.配电箱时，开关箱必须防雨防尘。

15.配电箱、开关箱电器必须可靠、完好，不准使用破损、不合格的电器。

16.Total 配电箱和sub 配电箱应配备总隔离开关和分路隔离开关、总熔断器和分路熔断器(或总自动开关和分路自动开关)以及漏电保护器。如果漏电保护器同时具有过载和短路保护功能，则不得提供并联熔断器或并联自动开关。主开关电器的额定值和动作设定值应与分路开关电器的额定值和动作设定值相适应。

17.应安装Total 配电箱电压表、总电流表、总电度表和其他仪表。

18.每个电气设备都应有自己的专用开关盒。必须实施“一机一闸一保护”制度。严禁用同一开关直接控制两个以上的电气设备。

19.开关箱中的开关电器必须能够在任何情况下使用电气设备来隔离电源。

20.开关箱必须装有漏电保护器，漏电保护器的安装应符合要求。如果工作环境干燥，36V以下的电气设备不需要漏电保护器。

21.漏电保护器应安装在配电箱电源隔离开关的负载侧和开关箱电源隔离开关的负载侧。

22.漏电保护器的选择应符合GB6829-86《漏电动作保护器(剩余电流动作保护器)》的要求，开关箱内漏电保护器的额定漏电动作电流不得超过30mA，额定漏电动作时间不得超过0.1s；潮湿和腐蚀性介质场所使用的漏电保护器应采用防溅产品，额定漏电动作电流不大于15mA，额定漏电动作时间小于0.1s

23.开关箱内两级漏电保护器的配电箱额定漏电动作电流和额定漏电动作时间应合理匹配，使其具有分级分段保护功能。

24.漏电保护器必须按照产品说明书安装和使用。对于长期搁置并连续使用一个月的漏电保护器，应仔细检查其特性，发现问题及时修理或更换。

25.手动开关设备仅允许用于直接控制照明电路和容量不超过5.5千瓦的电源电路。容量超过5.5千瓦的电源电路由自动开关设备或降压启动装置控制。

26.各种开关设备的额定值应适应其控制电气设备的附加位置。

27.配电箱时，开关箱内电线的进线口和出线口应位于箱的下底面，严禁位于箱的上顶面、侧面、背面或门上；进线和出线应使用护套和防水弯管捆扎。线束不得与箱体的进线和出线直接接触。可移动配电箱开关箱的进线和出线必须采用橡胶绝缘电缆。

28.严禁用螺栓连接进入开关箱的电源线。

29.All 配电箱应标有其名称、用途和分流标记。

30.所有2+门应配有锁，2+和开关箱应由专门人员负责。

31.所有配电箱的开关箱应每月检查和维修一次。检查和维护人员必须是专业电工。在检查和维护期间，必须按照规定穿戴绝缘鞋和手套，并且必须使用电绝缘工具。

32.为了检查和维护配电箱开关箱，必须关闭和关闭前一级相应的电源开关，并悬挂断电标志。严禁带电作业。

33.使用中的所有配电箱和开关盒的功率传输顺序为:总计配电箱-点配电箱-开关盒；停电操作顺序为:开关箱-点配电箱-总计配电箱(有电气故障的紧急情况除外)。

34.当施工现场停止工作超过一小时时，电源开关箱应断电并上锁。。

结论:我相信通过以上介绍，大家对配电箱接线规范和注意事项都有一定的了解。我希望这份汇编对每个人都有帮助，不会浪费汇编的辛勤工作。我希望你对汇编感到满意，并毫不犹豫地完成它！
