配电箱系统图中的字母是什么意思?教你如何阅

配电箱系统图中的字母是什么意思?教你如何阅详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

一、导言

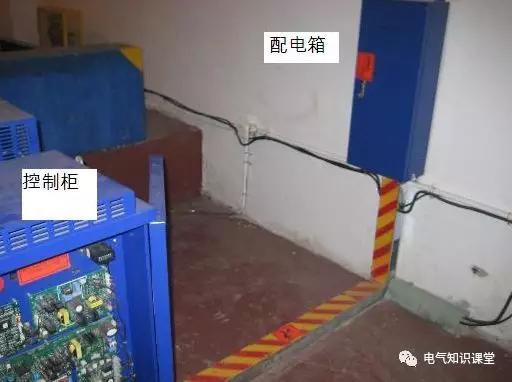

什么是配电箱?为所有用户提供一个电路配电箱。

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

第二,◀.的工作原理

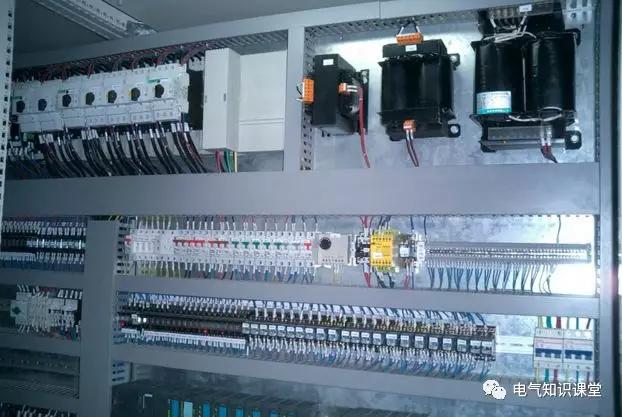

配电箱是将开关设备、测量仪器、保护装置和辅助设备组装在一个封闭或半封闭的金属柜内或屏幕上,根据电气接线要求形成一个低压配电装置。

在正常操作过程中,电路可以通过手动或自动开关接通或断开。如果出现故障或异常操作,借助保护装置切断电路或发出警报。

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

测量仪器可以显示运行中的各种参数,也可以调整一些电气参数来提示或发出偏离正常工作状态的信号。它常用于各种发电、配电和变电站。

三。目的

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备,用于集中安装开关、仪表等。

常用的配电箱是由木头或铁板制成的,而现在各处的耗电量都相当大,所以铁的使用仍然较多。

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

配电箱的目的:当然,停止和传输电是很方便的,并且在测量和判断电的停止和传输方面起作用。

四.分类

按结构特征和用途分类

(1)固定面板类型开关柜,通常称为开关板或配电板。面板盖开关柜的敞开式,正面有保护功能,背面和侧面仍可接触带电部分,保护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,变电站室内集中供电。

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

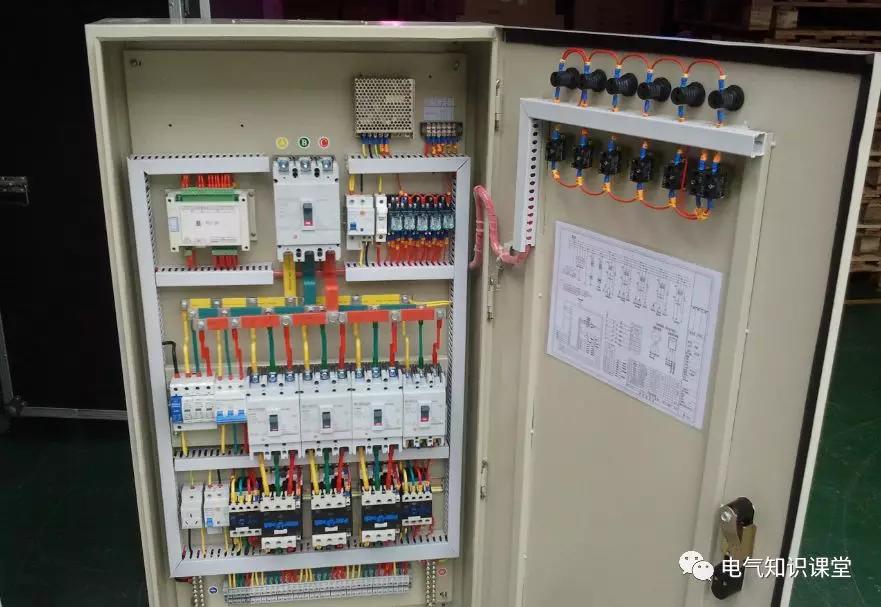

(2)保护型(即封闭型)开关柜,指低压开关柜,除安装表面外,所有侧面均封闭。机柜的电气部件,如开关、保护、监控和控制,都安装在由钢或绝缘材料制成的封闭外壳中,该外壳可以安装在墙上或墙上。机柜中的每个回路之间不能采取隔离措施,或者可以使用接地金属板或绝缘板进行隔离。通常,门和主开关是机械联锁的。此外,还有一个保护表类型开关柜(即控制台),面板上装有控制、测量、信号和其他电器。保护类型开关柜主要用作工艺现场的配电装置。

(3)抽屉类型开关柜。这种类型的开关柜采用钢板制成的封闭外壳,进线和出线电路的电气元件都安装在可抽出的抽屉中,形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开,以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜,目前生产的开关柜,其中大多数是抽屉式开关柜。适用于工矿企业和供电可靠性要求高的高层建筑,作为集中控制配电中心。

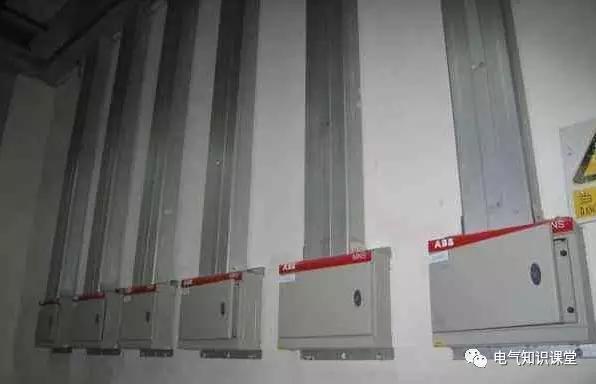

(4)电力和照明分配控制箱。大部分都是封闭式垂直安装。由于使用场合不同,外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

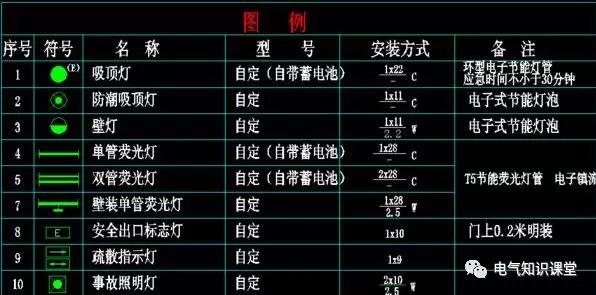

五、各种符号标记▼

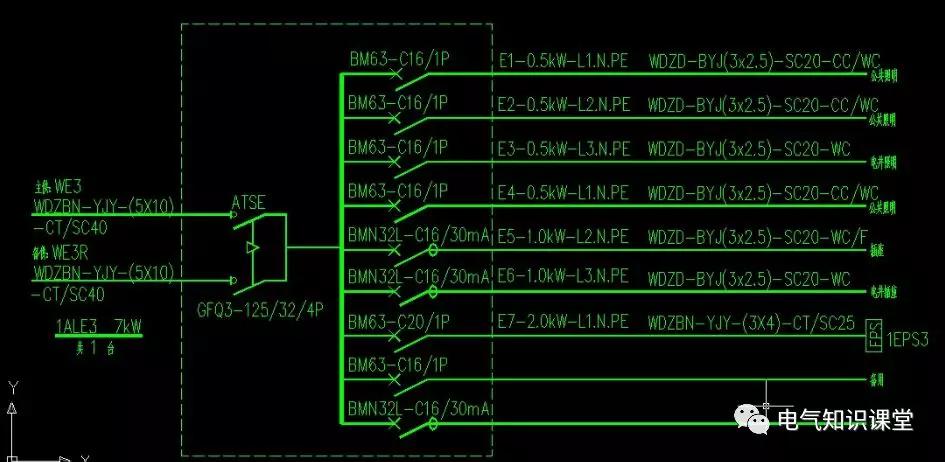

根据图纸" 配电箱系统图"

在NPX630/3P 400A中:NPX630是断路器型号,3P是三极,400A表示较大断路电流为400A。

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 3SC80 FC 58.8瓦AP3配电箱:

NPX160 型号。

3P为三极,额定频率为50Hz,额定隔离电压为690V,跳闸电流为40-160A。

WL1:参考循环1。后面是循环2,依此类推。

YJV:铜芯交联聚乙烯电缆。

耐熔铜芯交联聚乙烯电缆。

4*70+1*35:指具有4个线芯截面70mm2加上一个线芯截面35的中性线芯。

SC80:指直径为80的焊接钢管(俗称黑铁管)。

指地下的黑暗应用。

C65n-C10/1 wl 1 bv-3 * 2.sc 15 cc 0.78 kw照明:

C65N是断路器型号。

C10/1P:断路器的较大分断电流为10A,极数为一极。

铜芯聚氯乙烯绝缘电缆。

3 * 2.5: 3芯,横截面积为4mm2。

SC15:穿15毫米直径的钢管。

抄送:黑暗的屋顶或屋顶铺设。

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

C65n-C16/3pw l5bv-4 * sc 20 fcw c 3.7 kw380 v空调插座:

在回路5中,断路器型号为C65N,较大断路电流为16A。采用4根铜芯聚氯乙烯绝缘电缆,线芯截面为4mm2,通过20mm的钢管直接敷设在地下和黑暗的墙壁中。

六、▿各种铺设方法

沿梁或跨梁敷设(屋架)

BC-梁内隐蔽敷设

交流电-沿柱子或穿过柱子敷设

列中暗敷设

沿墙面敷设

厕所-隐藏在墙内

沿天花板或顶板敷设

CC-在屋顶或屋顶上暗敷设

吊顶内铺设

地板或地面下铺设

供应链-通过焊接钢管铺设

电缆管道的敷设

通过硬塑料管敷设

FPC——铺设阻燃半硬聚氯乙烯管道

电缆桥架敷设

金属线槽

m型电缆敷设

科索沃保护团-铺设聚氯乙烯塑料波纹管

阴极保护-穿过金属软管敷设

直埋

电缆沟敷设

混凝土管道铺设

配电箱系统图中的字母是什么意思?教你如何阅读配电箱系统图!

七.释放模式

磁力跳闸

热磁脱扣器

麦克风-电子跳闸

八、分断能力▼

断裂能力分为5个等级:

女:36KA

N:50KA

H:70KA

学生:100卡

l:150卡

更多选型规格报价定制等问题可及时联系厂家,以上就是配电箱系统图中的字母是什么意思?教你如何阅全部内容。
