临时使用配电箱标准实施系列建筑成套工程

临时使用配电箱标准实施系列建筑成套工程详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

施工临时用电配电箱标准做法,图文结合,非常适用。

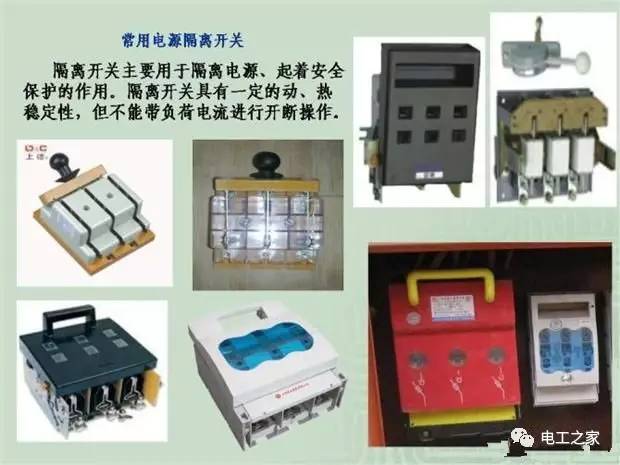

1.公共隔离开关

临时使用配电箱标准实施系列建筑成套工程

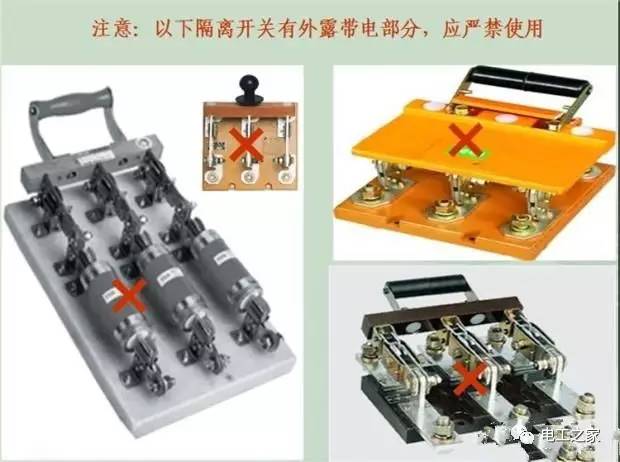

2.严禁施工临时使用配电箱隔离开关

临时使用配电箱标准实施系列建筑成套工程

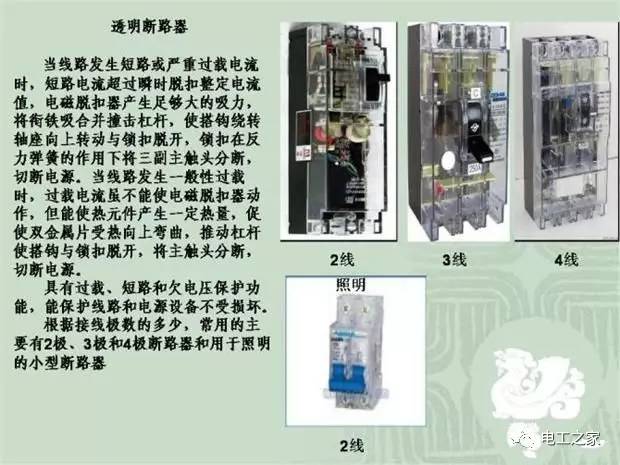

3.透明断路器

临时使用配电箱标准实施系列建筑成套工程

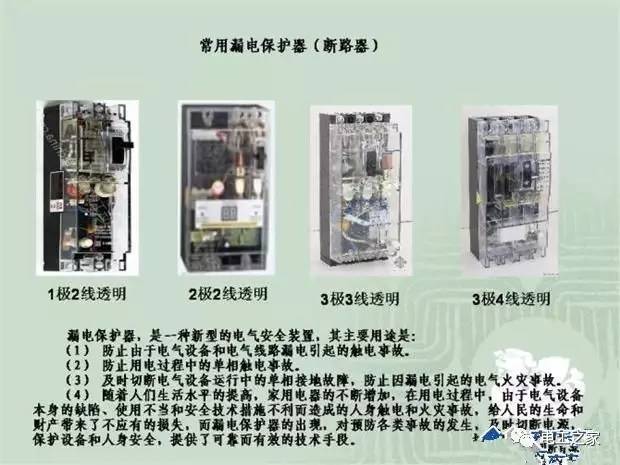

4.常见漏电保护器(断路器)及其主要用途

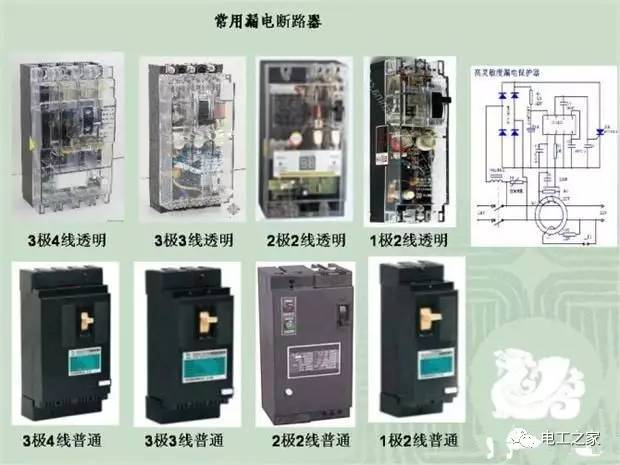

5.常见漏电断路器

临时使用配电箱标准实施系列建筑成套工程

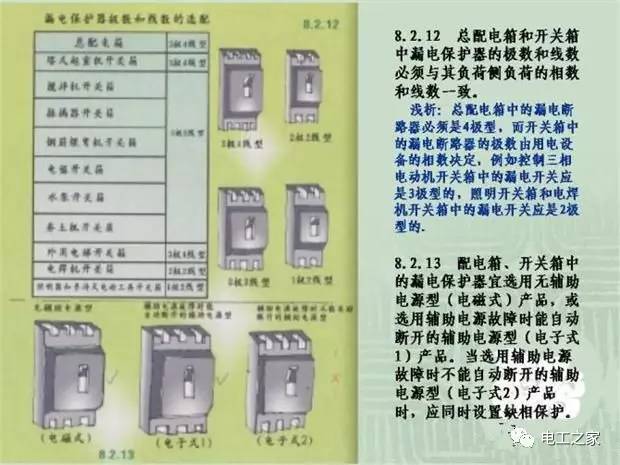

6.Total 配电箱且开关箱中漏电保护器的极数和线数必须与负载侧负载的相数和线数一致。

临时使用配电箱标准实施系列建筑成套工程

7.三相220/380伏零保护系统图

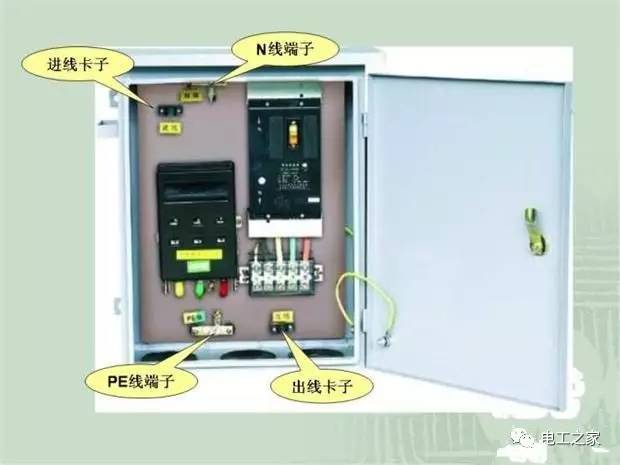

8.配电箱电气安装板必须分为N线端子板和PE线端子板。

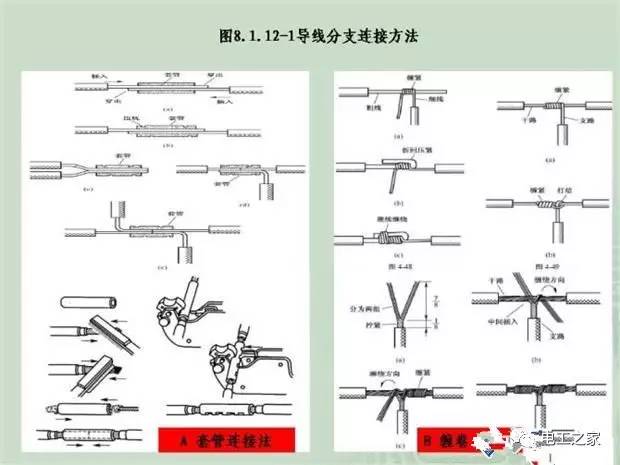

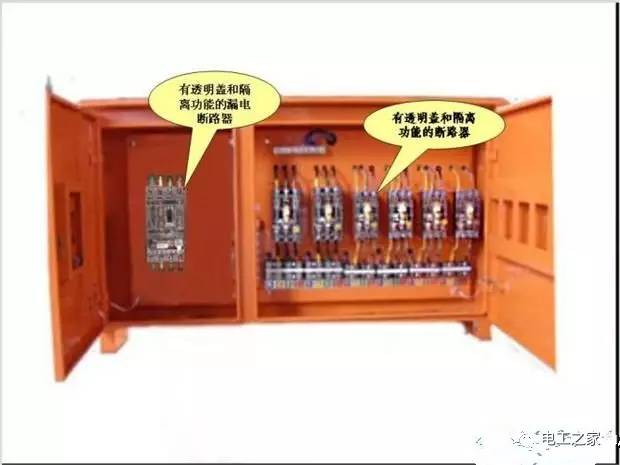

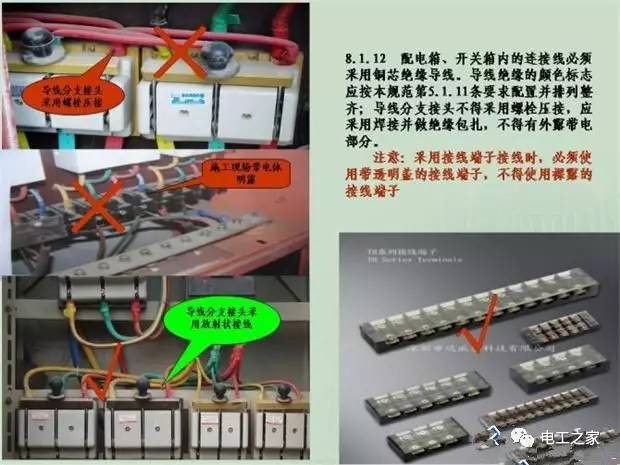

9.电线分支连接方法

临时使用配电箱标准实施系列建筑成套工程

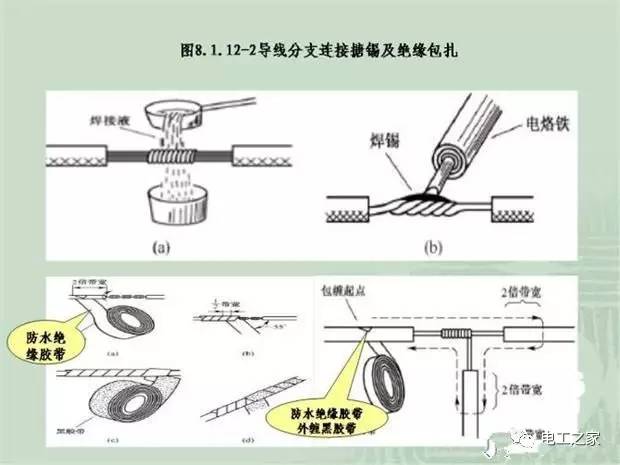

10.电线分支连接搪锡和绝缘包扎

临时使用配电箱标准实施系列建筑成套工程

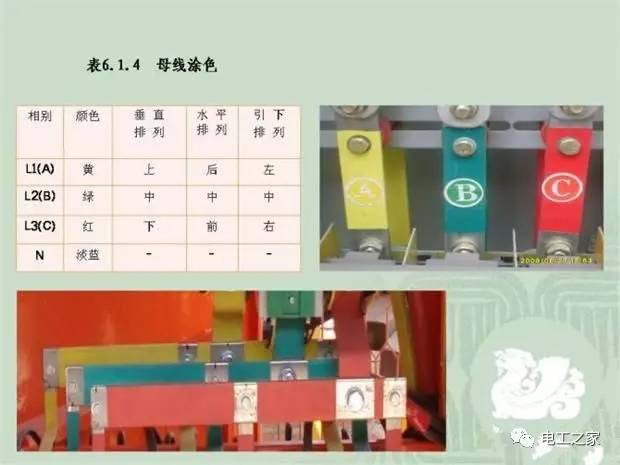

11.公共汽车喷漆

临时使用配电箱标准实施系列建筑成套工程

12.配电箱,开关盒中的连接

临时使用配电箱标准实施系列建筑成套工程

施工临时用电配电箱标准做法,图文结合,非常适用。

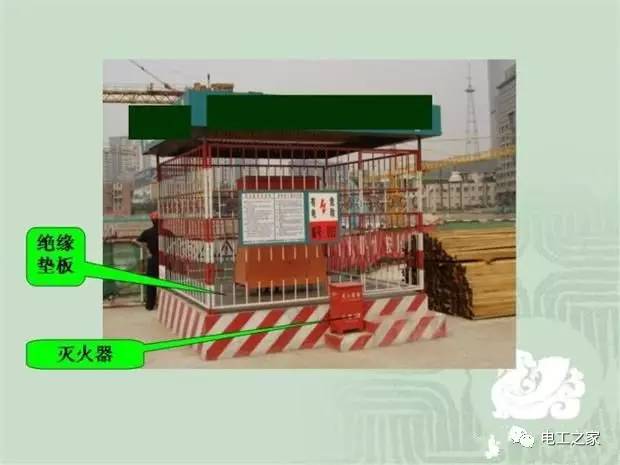

13.总计配电箱

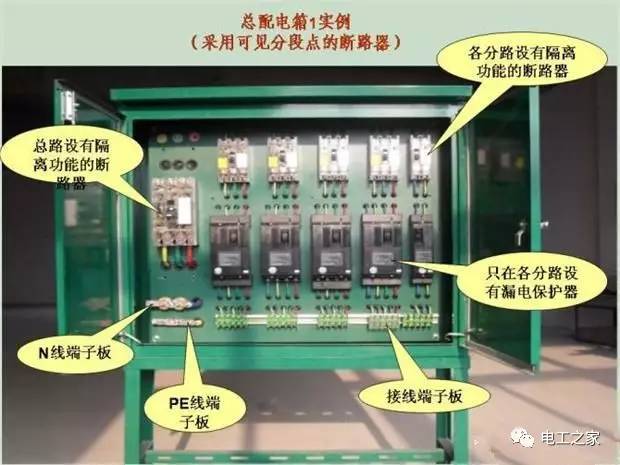

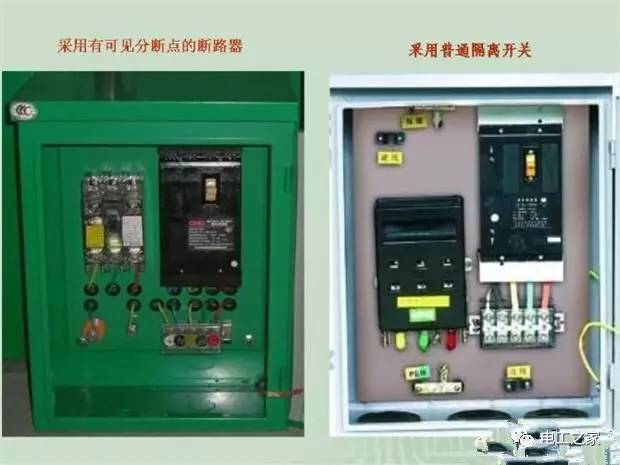

14.总计配电箱示例(带可见分段点的断路器)

临时使用配电箱标准实施系列建筑成套工程

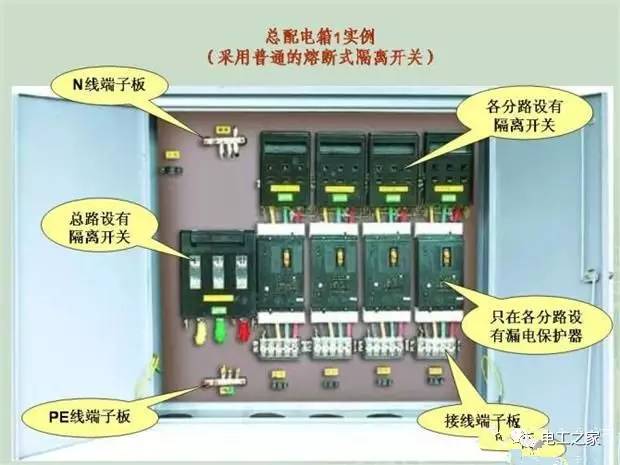

15.总计配电箱个示例(使用普通熔断隔离开关)

临时使用配电箱标准实施系列建筑成套工程

16.变压器原理

临时使用配电箱标准实施系列建筑成套工程

17.total 配电箱漏电保护器设置在总电路中。

临时使用配电箱标准实施系列建筑成套工程

18.配电箱隔离开关

临时使用配电箱标准实施系列建筑成套工程

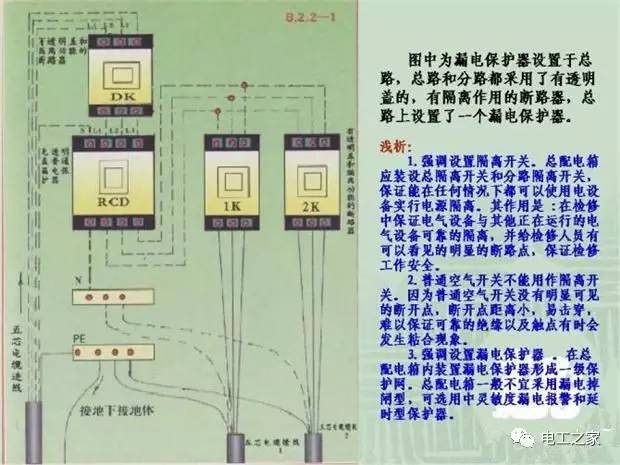

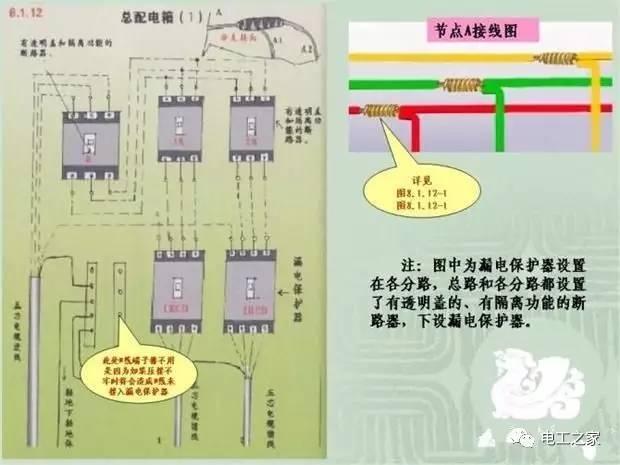

19.漏电保护器安装在主电路上。主电路和分路电路均采用带隔离功能的透明盖断路器。主电路上装有漏电保护器。

临时使用配电箱标准实施系列建筑成套工程

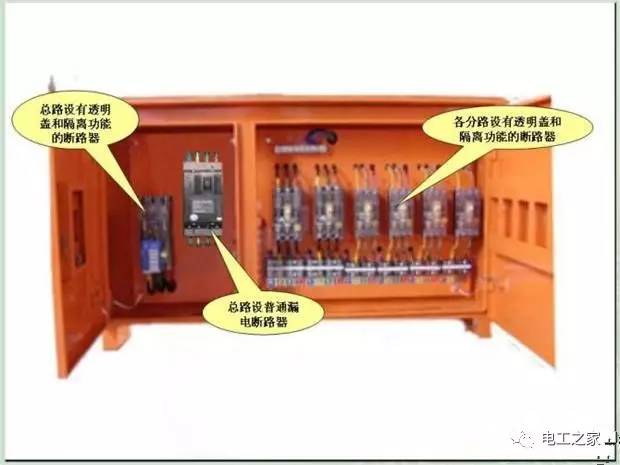

20.主电路中的断路器具有透明盖和隔离功能。

临时使用配电箱标准实施系列建筑成套工程

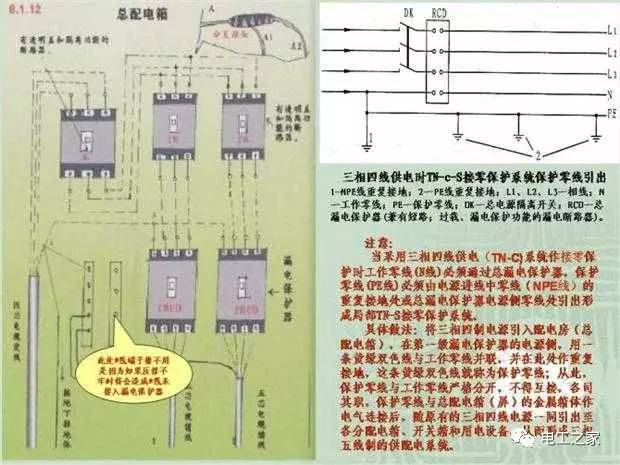

21.总配电箱,TN-C-S三相四线供电时接零保护系统。

临时使用配电箱标准实施系列建筑成套工程

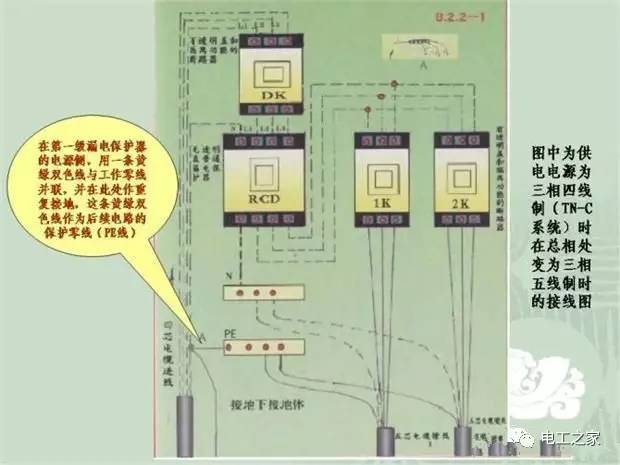

22.当电源为三相四线制且总相位变为三相五线制时的接线图。

临时使用配电箱标准实施系列建筑成套工程

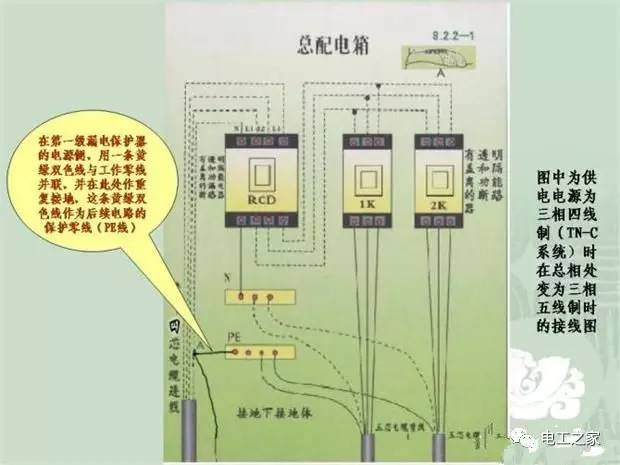

23.当电源为三相四线制且总相位变为三相五线制时的接线图。

临时使用配电箱标准实施系列建筑成套工程

施工临时用电配电箱标准做法,图文结合,非常适用。

24.配电箱示例

2

25.安装断路器和隔离开关

临时使用配电箱标准实施系列建筑成套工程

26.照明开关盒

临时使用配电箱标准实施系列建筑成套工程

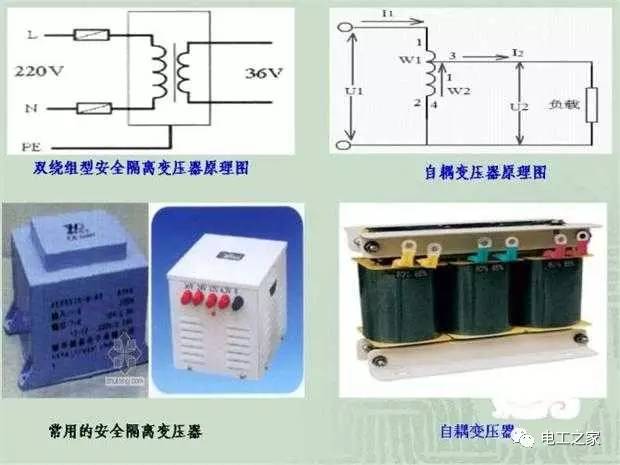

27.隔离变压器和自耦变压器示意图

临时使用配电箱标准实施系列建筑成套工程

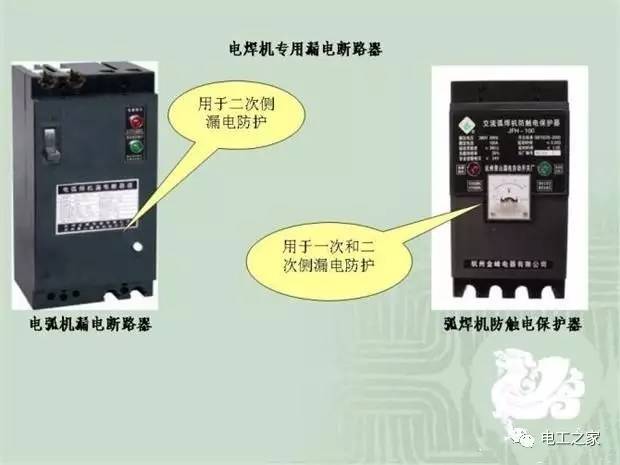

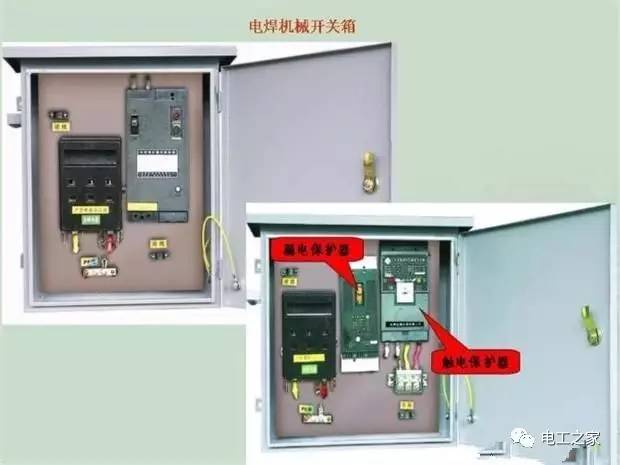

28.电焊机开关箱

临时使用配电箱标准实施系列建筑成套工程

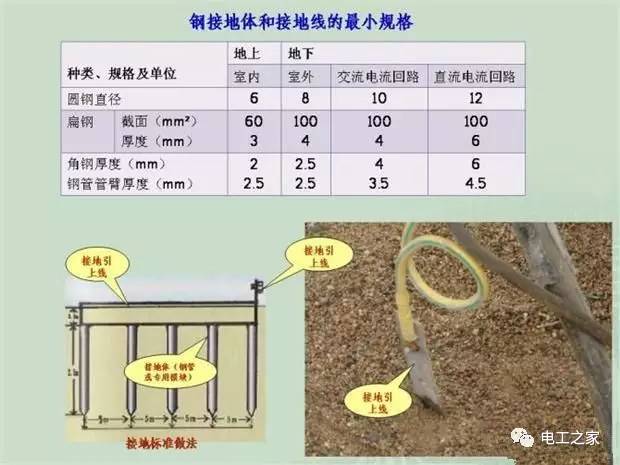

29.钢制接地体和接地线的较低规格

临时使用配电箱标准实施系列建筑成套工程

30.漏电断路器和电击保护器

临时使用配电箱标准实施系列建筑成套工程

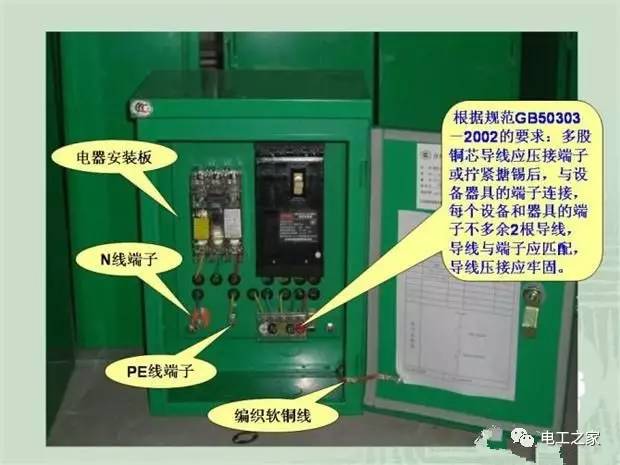

31.镀锡层拉紧后,多股铜导线应压接到端子上或连接到设备和器具的端子上。每个设备和器具的端子不得超过2根导线。导体应与端子匹配,导体应牢固卷曲。

临时使用配电箱标准实施系列建筑成套工程

临时使用配电箱标准实施系列建筑成套工程

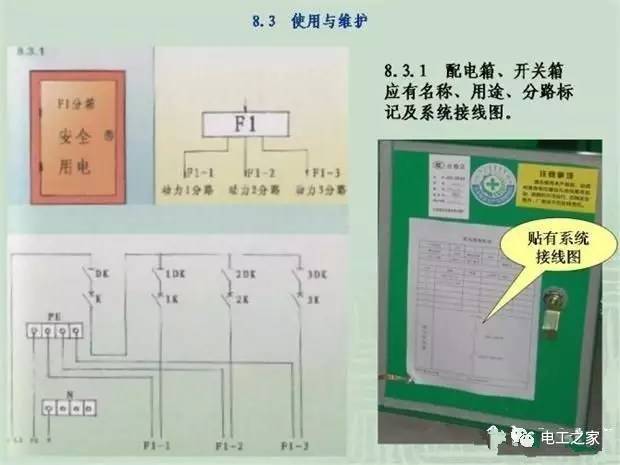

32.配电箱时,开关箱应有名称、用途、分路标记和系统接线图。

临时使用配电箱标准实施系列建筑成套工程

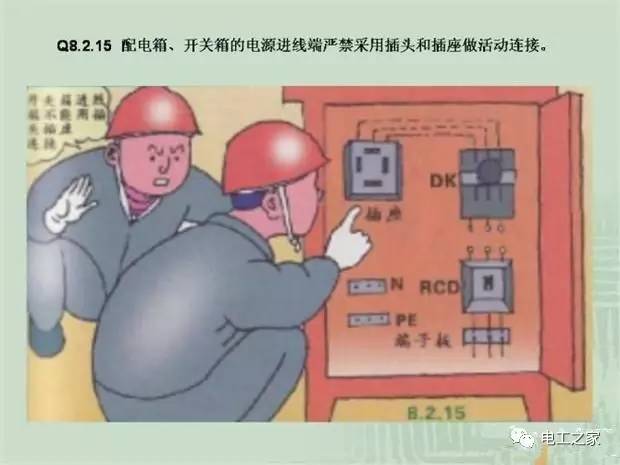

34.配电箱时,开关箱的电源入口端子禁止使用插头和插座进行主动连接。

临时使用配电箱标准实施系列建筑成套工程

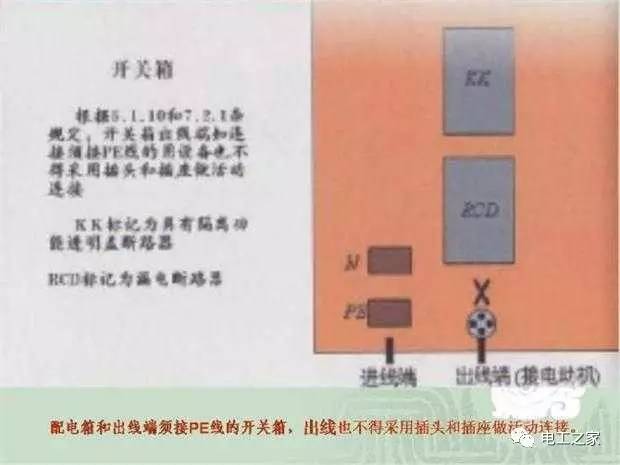

35.Total 配电箱和points 配电箱引出线不得与插头和插座活动连接。

临时使用配电箱标准实施系列建筑成套工程

临时使用配电箱标准实施系列建筑成套工程

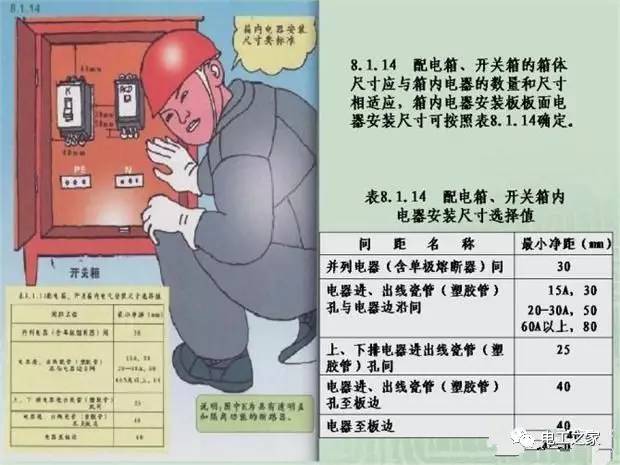

36.配电箱时,开关箱的箱尺寸应与箱内电器的数量和尺寸相适应。

临时使用配电箱标准实施系列建筑成套工程

临时使用配电箱标准实施系列建筑成套工程
