配电柜安装禁忌:一个错误往往会导致无尽的麻烦

配电柜安装禁忌:一个错误往往会导致无尽的麻烦详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

电工们都应该知道,中国的水电工程是一个关键环节,水电安装的质量关系到未来的生活体验。当配电箱是电路的主控开关时,因此,安装时应更加注意。作为一名电工,你对这些配电箱安装禁忌了解多少?

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

首先,配电箱(板)方法尚未检查

后果:配电箱(板)未经检查进入现场,安装后经常发现二层板上没有专用的接地螺栓,保护地线截面小,装有电器的可开门与金属框架的连接不可靠,电线与电器的连接不牢固,有反转现象。 螺母不需要镀锌件,导线的线径不符合要求,没有按色码标注,没有卡式柜和电路图,电器布局和间隔不合理,没有N、PE端子排等。

措施:在加工和订购过程中,应向制造商提出符合设计和规范标准的技术要求,并邀请制造商制作样品,经验收合格后生产。产品进场时,应严格按照设计和规范标准的要求进行验收,确认合格后安装。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

围裙电子-AMPLUM专业生产和销售电气辅助材料。配线设备,如果您有特殊需要,可以大批量定制!

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

二、使用未经阻燃处理的木质材料

后果:配电箱(木板)如果用在潮湿多尘的地方,木制的容易腐烂和漏电。另外,木箱(板)没有经过阻燃处理,容易引起火灾,是不安全的隐患。

措施:为确保安全使用,要求配电箱(板)不应由可燃材料制成。即使在干燥和无尘的地方,所用的木材配电箱(板材)在使用前也应进行阻燃处理。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

三、安装不牢固标高不符合要求

在隐蔽安装过程中,面板周围的边缘没有紧紧地贴在墙面上。

后果:配电箱(板)安装标高不符合规定,安装不牢固,箱体不垂直,在暗处安装时,面板边缘不靠近墙面,影响使用功能,造成不良印象。

措施:标高应符合设计要求,照明配电板底边距地面高度为1.8m..配电箱(板)安装应牢固,安装垂直度偏差不应大于3毫米,暗装时,配电箱四周不应有缝隙,面板边缘应紧贴墙壁,箱体与建筑物和构筑物接触处用防腐涂料涂刷。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

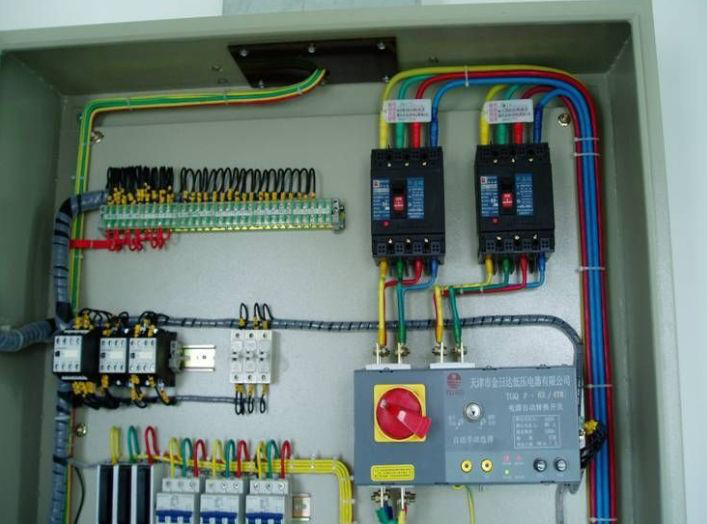

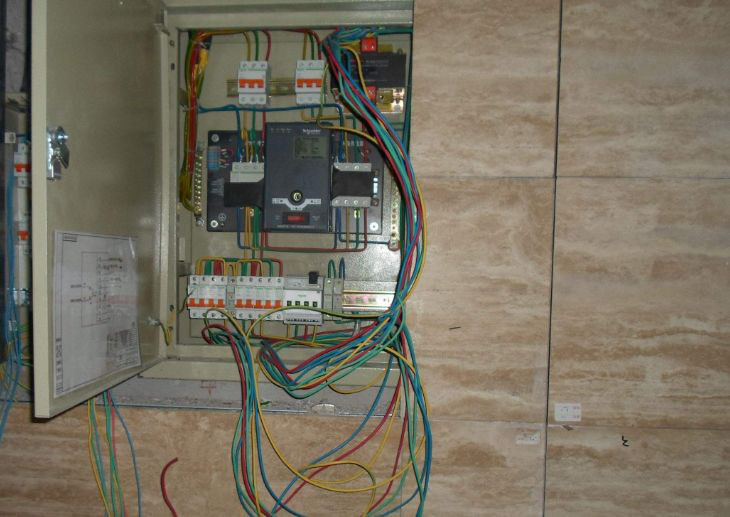

四、线条交叉凌乱,未装订成束

后果:照明配电箱(板)内部电路混乱,箱内二层板压紧管口,影响电线进入箱内。如果电线被不情愿地挤压,电线的绝缘会被长期损坏,这很容易造成短路。并且使维护不方便,影响外观和感觉。

措施:当使用照明配电箱金属箱时,应进行防锈和防腐处理。不允许使用气电焊接来打开箱内的出口孔。每个管道需要一个孔。穿线前应保护好金属盒孔。管线排列整齐,进箱管道位置合理,二层板不得压在管道上。箱内电线应平直,缠绕在箱周围,并整齐捆绑成束。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

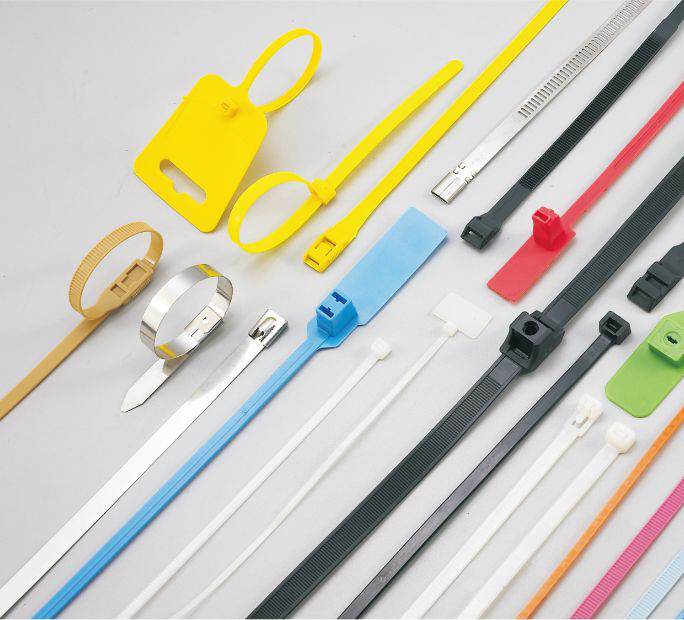

围裙尼龙连接和。不锈钢扎带系列,可以轻松解决混乱的线路,多种型号款式可供选择,网上商城订购,邮件上门一站式服务!

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

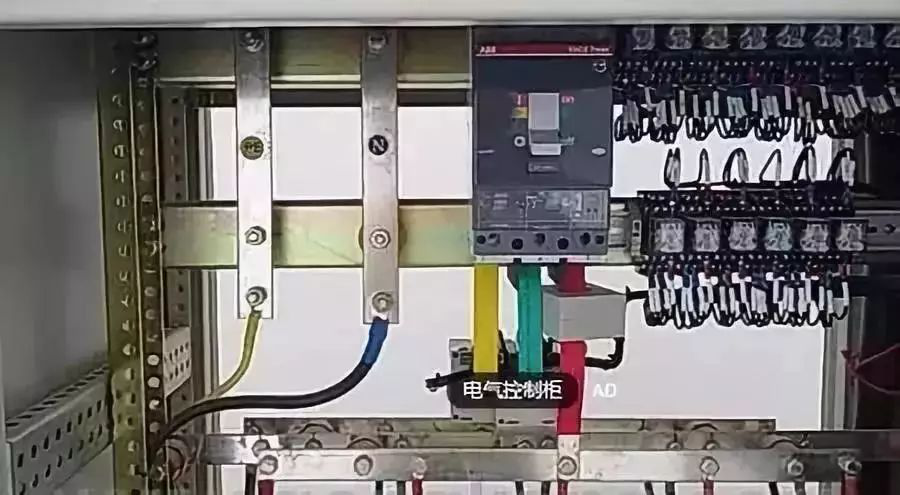

V.不提供n和PE汇流条。

后果:照明配电箱(板)内没有设置N、PE母线,不能保证线路的安全运行。

措施:在照明配电箱(板)时,应分别设置中性线(N线)和保护地线(PE线)母线。零线和保护地线应连接在母线上,不得拼接,并应编号。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

六、安装的螺旋熔断器接线不正确

后果:安装在照明配电箱(板)上的螺旋保险丝接线不正确,电源线连接到螺纹端子,这将影响保险丝芯的更换,操作不当容易导致触电事故。

措施:为确保安全,安装在照明配电箱(板)的螺旋熔断器的电源线应连接到中间触点的端子上,负载线应连接到螺纹端子上。

俗话说,“好马配好鞍”,保险丝座的选择也需要注意。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

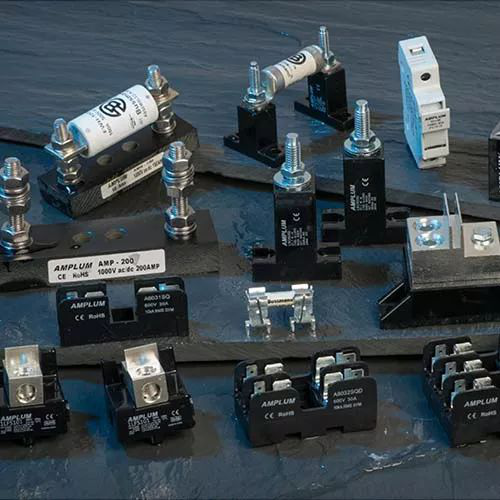

“围裙式熔断器底座系列”采用电工专用弹簧材料,导电率高,温升低,承载能力强。持久的弹性和高接触压力确保稳定可靠的接触性能。它还有很重的防松脱结构(倒齿结构,塑料护壁功能),防止电线因振动和冲击而松脱。提高了接线安全性,防止了事故的发生。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

七、保护线不到位,线径不符合

后果:照明配电箱(板)的保护线不是从端子上布置的,而是通过盒架串联的,线径没有按要求设置,对于配电箱门的超安全电压装置没有设置保护地线,容易造成安全事故。

措施:根据规范要求,照明配电箱(板)应配备保护地线母线,保护地线应与母线连接。保护地线的截面积不应小于从电源到电器较大引线的截面积,并应按有关规定选择。配电箱(板)接地应牢固良好,并必须有闭锁装置。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

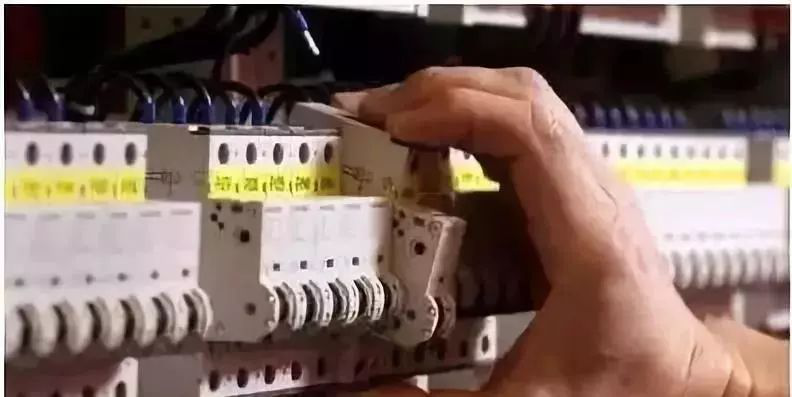

八、制动器不标明电路名称

后果:照明中的门没有标明电路名称,给使用和维护带来不便。如果不该关的门误关了,很容易造成安全事故。

措施:一般情况下,根据规范和标准的要求,配电箱(板)门应粘贴电路系统图,制动工具应标有电路名称。特别是,如果配电箱(板)中有交流、DC或不同等级的电源,应有明显的标志,以方便用户和维护人员的工作。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

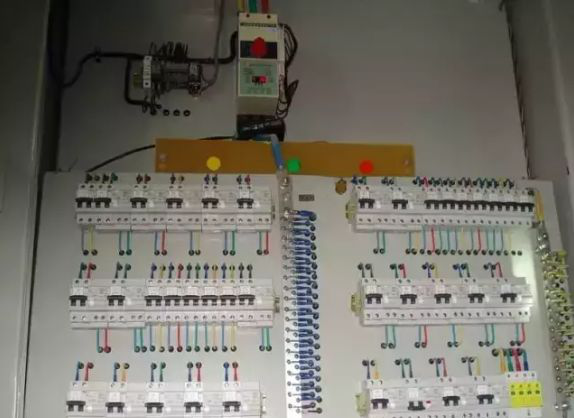

九、电气设备、仪表安装不牢固不均匀,间距不符合要求

后果:照明中的电器和仪表安装不牢固、不均匀、间距不够,影响使用安全。

措施:照明配电箱(板)上电工具和仪表安装牢固、平整、整齐,间距均匀,铜端子无松动,开闭灵活,部件齐全。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

十、导线穿线按色码

后果:如果电线没有按照色码穿线,当使用单相电路时,由于难以识别三相电源,很难平衡负载,导致严重的三相不平衡。使用三相设备时,由于缺少色码,接线时容易将各相按顺序连接,当某些设备在运行中需要向固定方向转动时,不容易掌握转动方向。

措施:为确保安全和施工方便,照明配电箱(板)中的电线可按规定不分色穿过管道中的干线,但从管口到配电箱(板)主开关的一段干线电路和各电源支路应按照色码要求进行分色,以便单相电路使用时能很好地平衡负载,使用三相电源时,电线应按相序连接,以保证设备的正常运行。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

十一、可拆卸金属板

未连接到保护地线系统

后果:照明配电箱内的可拆卸金属板配有各种电气配件,这些配件没有连接到保护地线,容易造成触电事故。

措施:照明配电箱内可拆卸的金属板应有可靠的接地保护,因此要求金属板上有不可拆卸的专用接地螺钉,保护地线应与之有效连接。保护地线的线径应符合规范和标准的要求,以保证安全使用。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

十二、位于竖井位置不合适

结果:照明配电箱设置在竖井中。由于竖井内的电强而弱,空间狭窄,不易操作。任何粗心都容易导致安全事故。

措施:收到图纸后,应仔细审查图纸。如果发现竖井内所有电气管线和电气箱的布置不符合规范和标准的要求,应在设计交底时提出。一般要求电气竖井内的照明配电箱且操作和维护距离应不小于接线盒前0.8m。为防止强电对弱电的干扰,强电和弱电应分别布置在竖井两侧或采取隔离措施。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

十三、地板类型配电箱电线

低位铺设

后果:落地式敷设的电线管管口过低,容易让积水和杂物进入管内,降低电线的绝缘强度。

措施:对于地板类型配电箱的电线保护管,管口应高出基础表面配电箱50 ~ 80毫米。管道排列整齐,管口呈喇叭形。

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

十四、接线和电气设备工程中的所有金属附件都不是镀锌件,也不会进行防腐处理。

后果:金属附件不是镀锌件或未经防腐处理,因此容易腐蚀,使用寿命缩短。

措施:为保证工程质量和延长使用寿命,要求用于接线和电气设备照明工程的铁制附件,如管夹、支架、挂钩、拉环、箱(箱)螺栓、螺母等铁制附件,应镀锌或涂防腐漆。

配电箱不正确的安装和操作容易导致频繁的问题和严重的后果。A safe 配电柜,不仅要注意安装参考,还要注意辅助材料的质量不可忽视!

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

乐清阿普伦电子科技电器配件、布线设备专业制造商,高端配件是您配置电器的唯一选择!

配电柜安装禁忌:一个错误往往会导致无尽的麻烦。

-结束-

更多选型规格报价定制等问题可及时联系厂家,以上就是配电柜安装禁忌:一个错误往往会导致无尽的麻烦全部内容。
