配电箱安装标准是什么？

1.一般要求:1.1，配电箱，机柜的所有技术指标必须符合规范和设计要求。投标方应指定待生产产品的标准(国家标准GB7251、行业标准和企业标准)，并根据标准提供相应的国家标准、行业标准或企业标准(企业标准应高于国家标准或行业标准)。

1.2。所有电气元件和技术参数必须符合设计要求。任何变更必须按正式工程资料(谈判)表的要求填写，并由设计院、建设单位、监理、施工单位和工厂代表签字认可。否则，由此造成的损失由供应商负责。1.3。应根据本项目图纸选择代表性深色包装、浅色包装、配电柜个生产样品。在此之后，应通知施工单位、监理和施工单位的相关人员进行验收，然后才能全面生产。

2.箱(柜)体部分:

2.1配电箱，柜盘的各种指标必须符合国家有关要求。所有配电箱的机柜要求采用符合国家标准的冷轧钢板。地板柜由2.0毫米厚的冷轧钢板制成，厚度为600毫米及以上的照明配电箱及控制箱由2.0毫米厚的冷轧钢板制成，厚度小于600毫米的由1.5毫米厚的冷轧钢板制成。二层需要2毫米厚的冷轧钢板。

2.2落地柜应配有活动顶盖，配电箱个敲落孔不得打开。

2.3照明箱应配有二层门。二层与箱体、柜体之间的安装螺栓不得小于M5。二楼的后沿和箱底不得小于30毫米

2.4(待填)配电箱使用推锁，(待填)箱子和柜子使用万能锁，每个锁配有两把钥匙。

2.5配电箱，机柜的金属部件:电器的安装板、支架和金属外壳均接地良好；电器安装在柜门和应用板等处。配电箱，裸铜软线用于穿透透明塑料管，并在打开时与接地金属框架可靠连接。

2.6。如果暗装箱体的厚度小于3毫米，应在箱体左侧的背面贴一块总长度为40× 4的镀锌扁钢，箱体两端各长15厘米。板厚大于3毫米的箱体左侧背面的上下两端应焊接(镀锌扁钢与箱体的焊接长度应符合规范要求)一块-40× 4镀锌扁钢，超出箱体15厘米。暗箱左右两侧中间上下10厘米处应铺设一根L40×4×50角钢(准备安装时应使用固定箱)。

2.7。配电箱体，柜体型号体，材料和颜色由施工单位确定(有书面签字记录)。名人堂:名人向你展示他们的驾驶生活马云、任志强、李嘉诚、刘传志和史玉柱。

2.8。所有配电柜必须配备10#基础槽钢。基础槽钢的外径与配电柜(多柜平行时，10#基础槽钢为一个整体)的下口外径一致。

2.9、两个或两个以上配电箱，机柜相邻敷设时，箱、柜的高度和厚度应一致。如果工厂不清楚，可以联系建筑公司实施。(见附表)

2.10动态照明配电箱内、接地排、接零排，必须有预留压线位置，接地螺栓不少于M10，镀锌螺栓，接地点必须在箱的左下角。

3.组成部分:

3.1所有塑壳断路器和开路断路器应从公司产品中选择(填写)，双电源断路器应从公司产品中选择(填写)。制造商应提供与之匹配的电缆连接端子。例如，如果进线和出线电缆很大，而塑壳断路器和空的开路端子很小，则应提供汇流条将端子引出。

3.2 配电箱，机柜中的电器和仪器需要进行耐压和耐电流测试。例如，设计图纸中设计的电表应由供电部门安装。配电箱机柜应提供仪表安装和测量位置，中标后不得进行价格调整(不含仪表)。

3.3其他部件、附件和材料应根据现行国家或行业技术标准进行选择。

3.4提供所有部件和电线的合格证书和中文规范(如果实施强制认证，应提供CCC认证证书和CCC测试报告)。进口产品应提供检验证书。

3.5配电箱，在操作、控制和指示部件下必须有固定牢固的标签架和机器标签，如柜内的空开关、指示灯、按钮和旋转头。

3.6电气部件和规格参见系统图型号(请注意各种控制要求，如楼宇自动化、消防、通风器、夜间照明、污水泵和一般设计说明)。如果每个组件的规格不清楚，请联系设计部门。

4.组装电线

4.1配电箱，机柜上的电器和仪表应符合电器和仪表的布置间距要求。

4.2所有紧固件均应镀锌。

4.3二次接线应由带外壳的黑线制成，以便排序。电线直径应符合制造商的标准。

4.4分层配电箱布线应考虑干线接入。

4.5开关端子应与导体截面相匹配。

4.6配电箱，电线与计量仪表在柜内；例如，多芯铜线应通过套管或线头压接，并进行镀锡。

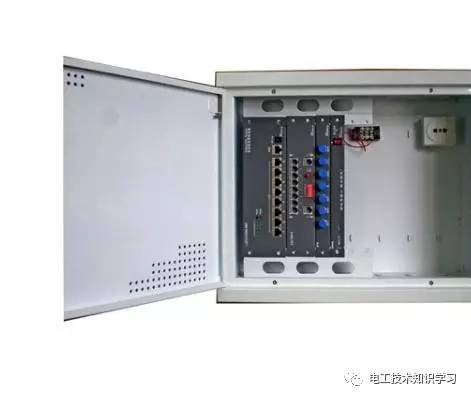

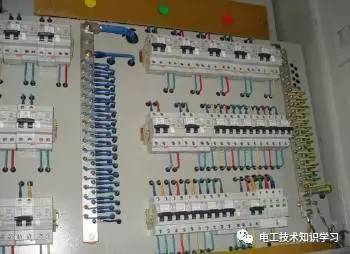

4.7电器安装后的接线应排列整齐，用尼龙带捆扎或用专用线槽固定，并卡在板后或柜内的安装架上。布线应具有适当的长度。

4.8配电箱，安装在机柜中的各种开关和继电器在关闭状态时不应充电。在垂直安装中，上端连接到电源，而下端连接到负载。在水平安装中，左端连接到电源，右端连接到负载。(指面向配电装置)

4.9配电箱，机柜电源指示等。，应连接到主电源开关的前侧。

4.10配电箱，柜内配线应根据设计图纸的相序进行颜色分离。配电箱，机柜中的电源总线应标有彩色分相标志。相序颜色L1黄L2绿L3红n浅蓝聚乙烯黄/绿

4.11所有铜母线连接应进行镀锡处理。外露部分应涂上黑色油漆并进行颜色编码。

4.12接线整齐清晰，电线绝缘良好。当电线穿过铁安装孔和面板时，应安装橡胶或塑料护套。

4.13配电箱，机柜中的n线和PE线必须配有汇流条。母线的尺寸必须符合相关规范。电线不能卷成弹簧。

4.14超高压电线用于聚乙烯电线。钢丝直径应根据GB 50302002进行选择

4.15配电箱，机柜应考虑氧化镁和其他电缆的安装空间。根据图纸进出线规格和电线数量，在箱体二层板和箱体之间以及二层板和箱体周围应预留足够的布线空间。配电箱时，箱体、二层板和柜面板应有明显的不易脱落的设计编号，并符合图纸要求(箱体和二层板应标有钢字，箱号和柜号),隐蔽安装配电箱箱体应有上下方向标志。

4.16对于进入交换机的两条以上电缆(包括∏连接电缆), 2+主交换机的上端必须配备一个过处理装置，并且过处理装置的规格必须与系统图中的电缆规格相匹配。

4.17配电箱，柜内的PE线不得串联。与运动部件连接的聚乙烯电线必须由经过铜漂洗的锡软编织线通过透明塑料管制成。同一个接地端子较多只能压一根PE线。聚乙烯电线截面应符合施工规范的要求。

4.18 配电箱，消防设备的机柜和配电线路必须用红色清楚地标出。

4.19禁止将两根横截面不相等的电线压在一个端子上。较多可以在一个端子上压两根横截面相等(小于6 mm2)的导线。

4.20配电柜在靠墙安装之前打开门(待填充)。暗包装是前接线，亮包装是后接线。
