配电箱安装过程中应该注意哪些“事情”?

配电箱安装过程中应该注意哪些“事情”?详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

前言:

机房配电柜,配电箱经常出现一些问题,大多数问题的根源是安装过程中操作不当,导致问题频发,后果严重。事实上,有必要注意安装中的“禁忌”和不良场所配电柜、配电箱。了解配电柜,配电箱的安装规范和安全事项是合格电工技术员应具备的基本技能。让我们来看看在配电箱配电柜的安装过程中的一些禁忌和注意事项。

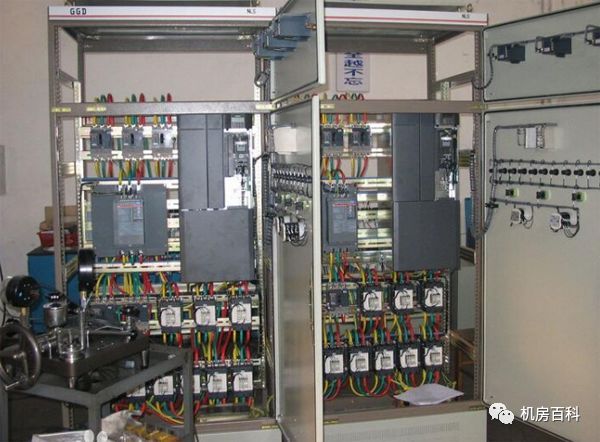

配电箱安装过程中应该注意哪些“事情”?

当安装配电柜时,我们需要注意以下五个要求:

1.安装位置的选择。在实际安装过程中,如果配电柜的位置不完善或与现场实际要求不一致,安装人员应及时向设计单位提交修改意见,设计方应根据施工图对实际施工现场进行全面构思或勘察,并在满足实际需要且不影响美观的情况下,具体确定配电柜的实际安装位置。

2、根据现场的实际需要确定合理的安装位置,规格确定安装高度并牢固安装配电柜,是一名合格的电工技术员应具备的基本技能,根据规格配电柜底部位置一般距地面1.4米的高度,也可根据实际操作和维护方便,并经设计单位同意适当增加或减少安装高度。

在同一位置,大于1+的大面积安装高度应统一,大于1+的安装应水平、牢固,水平度偏差不应过大,开口安装的进出水管与大于1+的连接应紧密、牢固、精巧、美观。

配电箱安装过程中应该注意哪些“事情”?

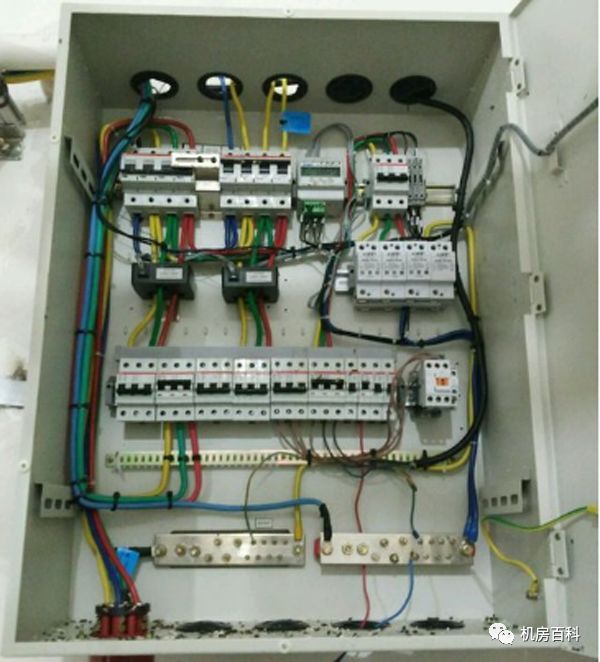

3、导线连接紧密牢固,箱内有安全可靠的中性线端子和接地线端子,配电柜内部连接线,电源进线和负荷出线必须与电气元件紧密连接,不得松动,剥线长度应合适,芯线不外露,压接应紧密,配电柜应有完整的中性线端子,箱内必须有牢固可靠的保护接地端子。

根据规范要求,电线与电气元件之间的连接必须配有弹性垫圈并压紧。

4.根据规格选择导体颜色。当三相电源配电柜内部接线时,应根据规格选择电源进线、负载出线和箱内电气元件的连接线。也就是说,A相是黄色的,B相是绿色的,C相是红色的,中性线是浅蓝色或黑色的。接地线是黄色/绿色双色线。禁止使用黄/绿双色线作为其他电线。箱内进出线连接应良好,排列紧密。

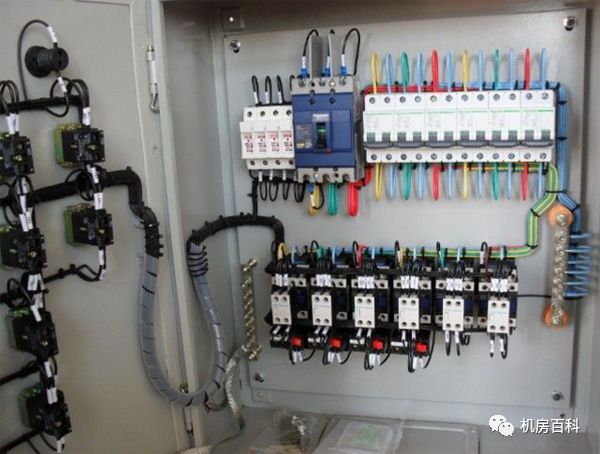

电气元件的连接线应水平、水平、垂直、整齐、美观地排列。拐角处的弯曲半径不得小于导线外径的6倍,其余每组连接线应捆扎成束。

5、是保持箱子内外整洁,清楚标明配电柜号。配电柜安装完成后,应清除杂物,保持干净整洁。电路的用途和编号应清楚地标记在配电柜的表面上,以便将来维护。

配电箱安装过程中应该注意哪些“事情”?

配电箱安装规范和安全事项:

1.开关箱应按较终等级配电箱进行分配。

2、配电箱时,开关箱必须防雨、防尘。

3.当施工现场停止工作超过一小时时,电源开关箱应断电并上锁。

4.配电箱,开关盒周围应该有足够的空间和通道供两个人同时工作。不要堆放任何妨碍操作和维护的物品;不允许有灌木或杂草。

5、配电箱时,开关箱应由铁板或优质绝缘材料制成,铁板的厚度应大于1.5毫米

6、进入开关箱的电源线,严禁用螺栓连接。

7、all 配电箱应标明其名称、用途,并做分流标记。

8、所有配电箱门应配有门锁,配电箱开关箱应由专人负责。

配电箱安装过程中应该注意哪些“事情”?

9、total 配电箱应位于靠近电源的区域。点配电箱应安装在电气设备或负载相对集中的区域。点数配电箱距开关盒的距离不得超过30m。开关箱与其控制的固定电气设备之间的水平距离不应超过3m。

10、配电箱时,开关箱应安装在干燥、通风和常温的地方;不得安装在气体、烟气、蒸汽、液体及其他有严重损坏的有害介质中。不得安装在易受外部固体物冲击、强烈振动、液体飞溅和热源烘烤的地方。否则,必须采取特殊保护措施。

11、配电系统应设置室内总数配电箱和室外总数配电箱或设置室外总数配电箱各配电箱,实行分层配电。

12、电源配电箱和照明配电箱应分开设置,如果放置在同一配电箱中,电源和照明线路应分开设置。

13、配电箱时,开关箱内的工作零线应通过端子板连接,并应与保护零线端子板分开。

14.配电箱。开关箱内的电线应使用绝缘线连接。接缝不得松动,不得有外露带电部件。

15、配电箱和开关箱金属箱、金属电器安装板和电器箱内不应带电的底座、外壳等。必须由零保护。保护中性线应通过端子板连接。

配电箱安装过程中应该注意哪些“事情”?

16、配电箱时,开关箱内的开关电器应紧固在电气安装板上的指定位置,不得歪斜或松动。

17.各种开关设备的额定值应适应其控制电气设备的正面定位。

18.开关箱中的开关电器必须能够在任何情况下使用电气设备来隔离电源。

19、总配电箱电压表、总电流表、总电度表等仪表均应安装。18.每个电气设备都应有自己的专用开关盒。必须实施“一机一闸一保护”制度。严禁用同一开关直接控制两个以上的电气设备。

20、开关箱必须安装漏电保护器,漏电保护器的安装应符合要求。如果工作环境干燥,36V以下的电气设备不需要漏电保护器。

21.漏电保护器应安装在配电箱电源隔离开关的负载侧和开关箱电源隔离开关的负载侧。

22.漏电保护器的选择应符合GB68286《漏电动作保护器(剩余电流动作保护器)》的要求,开关箱内漏电保护器的额定漏电动作电流不得超过30mA,额定漏电动作时间不得超过0.1s;潮湿和腐蚀性介质场所使用的漏电保护器应采用防溅产品,额定漏电动作电流不大于15mA,额定漏电动作时间小于0.1s

配电箱安装过程中应该注意哪些“事情”?

23、配电箱和开关箱内两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理匹配,以具有分级分段保护功能。

24、漏电保护器必须按产品说明书安装和使用。对于长期搁置并连续使用一个月的漏电保护器,应仔细检查其特性,发现问题及时修理或更换。

25、手动开关电器只允许用于直接控制照明电路,电源电路容量不大于5.5千瓦。容量大于5.5千瓦的电源电路由自动开关电器或降压启动装置控制。

26、配电箱时,开关箱内电线的进线口和出线口应位于箱的下底面,不得位于箱的上顶面、侧面、背面或门上。进线和出线应使用护套和防水弯管捆扎。线束不得与箱体的进线和出线直接接触。可移动配电箱开关箱的进线和出线必须采用橡胶绝缘电缆。

27、配电箱时,开关箱应安装平直牢固,移动配电箱时,开关箱应安装在牢固的支架上。固定配电箱,开关箱下底部与地面的垂直距离应大于1.3m且小于1.5m,移动配电箱,开关箱下底部与地面的垂直距离应大于0.6m且小于1.5m..

配电箱安装过程中应该注意哪些“事情”?

28.配电箱电器应先安装在非金属或木质绝缘电器安装板上,然后整体紧固在配电箱箱体内。金属板应与铁配电箱本体电连接。

29、all 配电箱,开关箱应每月检查和修理一次。检查和维护人员必须是专业电工。在检查和维护期间,必须按照规定穿戴绝缘鞋和手套,并且必须使用电绝缘工具。

30、对于配电箱的开关箱进行检查和维护时,必须在相应的电源开关前一级闸断电,并挂停电标志,严禁带电作业。

31.所有配电箱开关箱在使用过程中的功率传输顺序为:总计配电箱-点配电箱-开关箱;停电操作顺序为:开关箱-点配电箱-总计配电箱(有电气故障的紧急情况除外)。

32.配电箱。配电箱内的电器必须可靠、完好。不允许使用损坏和不合格的电器。16.Total 配电箱和sub 配电箱应配备总隔离开关和分路隔离开关、总熔断器和分路熔断器(或总自动开关和分路自动开关)以及漏电保护器。如果漏电保护器同时具有过载和短路保护功能,则不得提供并联熔断器或并联自动开关。主开关电器的额定值和动作设定值应与分路开关电器的额定值和动作设定值相适应。

配电箱安装过程中应该注意哪些“事情”?

配电箱配电柜安装“十大禁忌”

禁忌1:照明配电箱(板)电器和仪表安装不牢固、不顺畅,间距不符合要求

后果:照明中的电器和仪表安装不牢固、不平整、间距不够,影响使用安全。

措施:照明配电箱(板)上电工具和仪表安装牢固、平整、整齐,间距均匀,铜端子无松动,开闭灵活,部件齐全。

禁忌2:楼层类型配电箱的电线管道敷设过低

后果:落地式敷设的电线管管口过低,容易让积水和杂物进入管内,降低电线的绝缘强度。

措施:对于地板类型配电箱的电线保护管,管口应高出基础表面配电箱50 ~ 80毫米。管道排列整齐,管口呈喇叭形。

禁忌3:照明不设N、PE母线配电箱(板)

后果:照明配电箱(板)内没有设置N、PE母线,不能保证线路的安全运行。

措施:在照明配电箱(板)时,应分别设置中性线(N线)和保护地线(PE线)母线。零线和保护地线应连接在母线上,不得拼接,并应编号。

配电箱安装过程中应该注意哪些“事情”?

禁忌4:照明配电箱(板材)使用未经阻燃处理的木材

后果:照明配电箱(板)如果木材用于潮湿多尘的地方,很容易腐烂和漏电;另外,木箱(板)没有经过阻燃处理,容易引起火灾,是不安全的隐患。

措施:为确保安全使用,照明配电箱(板)不应由可燃材料制成。即使在干燥和无尘的地方,所用的木材配电箱(板材)在使用前也应进行阻燃处理。

禁忌5:照明配电箱(板)内制动器不指示电路名称

后果:照明中的门没有标明电路名称,给使用和维护带来不便。如果不该关的门误关了,很容易造成安全事故。

措施:一般情况下,根据规范和标准的要求,照明配电箱(板)门应贴有电路系统图,大门应标有电路名称,特别是当照明配电箱(板)有交流、DC或不同等级的电源时,应有明显的标志。给用户和维护人员的工作带来了方便和安全。

禁忌6:照明中的可拆卸金属板配电箱(板)未连接到保护地线系统。

后果:照明配电箱内的可拆卸金属板配有各种电气配件,这些配件没有连接到保护地线,容易造成触电事故。

措施:照明配电箱内的可拆卸金属板应有可靠的接地保护,因此要求金属板上有不可拆卸的专用接地螺钉,保护地线应与之有效连接。保护地线的线径应符合规范和标准的要求,以保证安全使用。

配电箱安装过程中应该注意哪些“事情”?

禁忌7:照明配电箱(板)过线很乱,不能捆绑

后果:照明配电箱(板)内部电路混乱,箱内二层板压紧管口,影响电线进入箱内。如果电线被不情愿地挤压,电线的绝缘会被长期损坏,这很容易造成短路。并且使维护不方便,影响外观和感觉。

措施:当使用照明配电箱金属箱时,应进行防锈和防腐处理。不允许使用气电焊接来打开箱内的出口孔。每个管道需要一个孔。穿线前应保护好金属盒孔。

管线排列整齐,进箱管道位置合理,二层板不得压在管道上。箱内电线应平直,缠绕在箱周围,并整齐捆绑成束。

禁忌8:照明配电箱(板)方法未检查

后果:进入现场时照明配电箱(板)未被检查。安装后经常发现二楼板上没有专用的接地螺栓,保护地线截面小,装有电器的可开启门与金属框架的连接不可靠,电线与电器的连接不牢固,有反转现象,螺母不需要镀锌件, 电线的线径不符合要求,没有按色码标注,没有卡柜和电气接线图,电器布局和间距不合理,没有N、PE端子排等。 修改和延迟也会影响质量。

禁忌9:照明配电箱(板)安装不牢固,标高不符合要求,暗装,面板四周边缘不靠近墙壁

后果:照明标高配电箱(板)安装不符合规定,安装不牢固,箱体不垂直,暗装时面板边缘不靠近墙面,影响使用功能,印象不好。

措施:标高应符合设计要求。当设计没有规定时,照明配电箱从底边到地面的高度应为1.5m..照明配电板底边到地面的高度应为1.8m..

照明配电箱(板)安装应牢固,安装垂直度的允许偏差不应大于3毫米,暗装,配电箱四周不应有缝隙,面板四周边缘应紧贴墙壁,箱体与建筑物、构筑物接触部位涂有防腐漆。

配电箱安装过程中应该注意哪些“事情”?

禁忌10:照明配电箱(板)保护线不到位,线径不符合要求。

后果:照明配电箱(板)的保护线不是从端子上布置的,而是通过盒架串联的,线径没有按要求设置,对于配电箱门的超安全电压装置没有设置保护地线,容易造成安全事故。

措施:根据规范要求,在照明配电箱(板)内设置保护地线母线,保护地线与母线连接。

保护地线的截面积不得小于从电源到附属电器较大引线的截面积;还应根据相关规定进行选择。配电箱(板)接地应牢固良好,并必须有闭锁装置。

对于装有50V以上电气设备的可打开的门,活动面板应可靠地连接到接地良好的金属框架上,金属框架上有裸露的铜软线。裸铜软线的截面积也应根据规定选择。但是,壁厚小于2.5毫米的金属箱和箱体不应用作管道跨度。电器地线和保护地线压力触点。

更多选型规格报价定制等问题可及时联系厂家,以上就是配电箱安装过程中应该注意哪些“事情”?全部内容。
