开关柜机械和电气联锁

高压开关柜的“机械联锁”是确保设备和人员安全、防止误操作的重要措施。《3 ~ 35kv交流金属封闭开关设备》(GB 39091)对此有明确规定。本国家标准将“联锁”描述为:“金属封闭开关设备应具有:隔离开关(隔离插头),以防止负荷分流和关闭;防止断路器、负载开关和接触器误开或误合(允许暗示);当接地开关处于闭合位置时,防止接地开关闭合断路器、负荷开关和其他开关;防止重新通电时接地开关误合;上述防止电气误操作的五项措施被称为“五项预防措施”“五防”装置一般可分为三类:机械、电气和综合。我们的高压开关柜属于综合类。

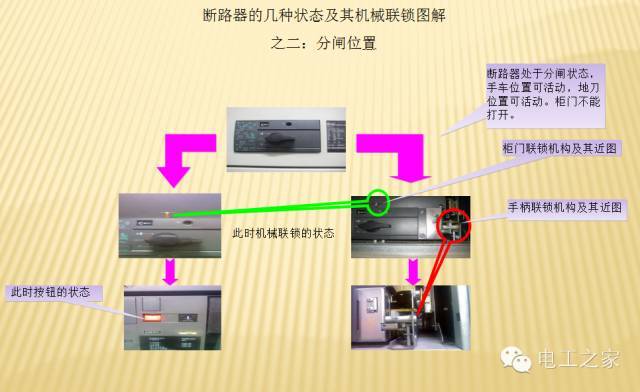

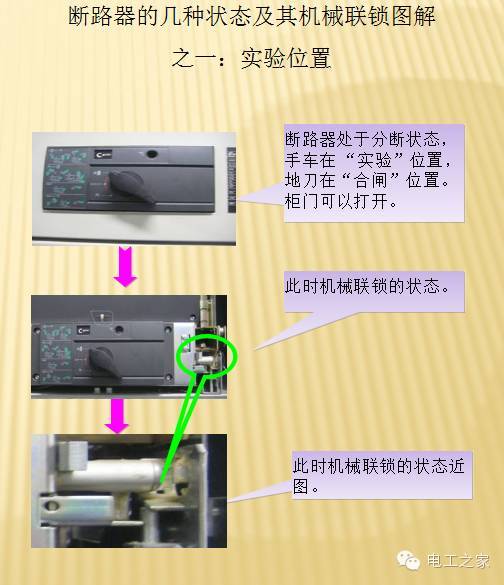

机械联锁是在高压开关柜的操作部件之间使用相互限制和连接的机械机构,以实现连续动作的锁定要求。单柜机械联锁在操作过程中不需要使用钥匙等辅助操作,可以按照正确的操作顺序逐步自动解锁。当发生误操作时,可以实现自动锁定,防止误操作。

一些10kV配电设备采用金属封闭开关设备,包括高压开关柜,高压PT柜,高压计量柜等。高压开关柜是变电站运行中经常使用的设备之一,因此了解高压开关柜的“机械联锁”非常重要。

“五防”的具体内容包括:

1.防止有载隔离开关打开和关闭。(隔离开关不能在断路器、负载开关和接触器闭合状态下操作。)2。防止断路器、负载开关和接触器的误操作。(只有当操作说明与操作设备相对应时,才能操作被操作的设备。)3。当接地开关处于闭合位置时,防止断路器和负载开关闭合。(只有当接地开关处于断开状态时,隔离开关或手车才能闭合到工作位置,断路器和断开开关才能操作闭合。)4。防止接地开关通电时误合。(只有当断路器打开时,才能操作隔离开关或手车,并且接地开关从工作位置到测试位置是闭合的。)5。防止误入带电的房间。(只有当车厢没有充电时,门才能打开进入车厢)

一、断路器联锁实施方式

对于高压开关柜的单断路器,其机械联锁的主要功能是:

1.防止误入带电的房间。

2.防止接地开关通电时误合。

3.防止断路器误开或误合

4.当接地开关处于闭合位置时,防止闭合断路器。

二。断路器与隔离开关联锁的实现

对于母线耦合器高压开关柜的断路器和隔离开关,其机械联锁的主要功能是:

1.防止有载断开开关打开和关闭

2.防止误入带电的房间。

3.防止断路器误开或误合

操作顺序(红色“标记”为母联柜,绿色“标记”为母联隔离柜):

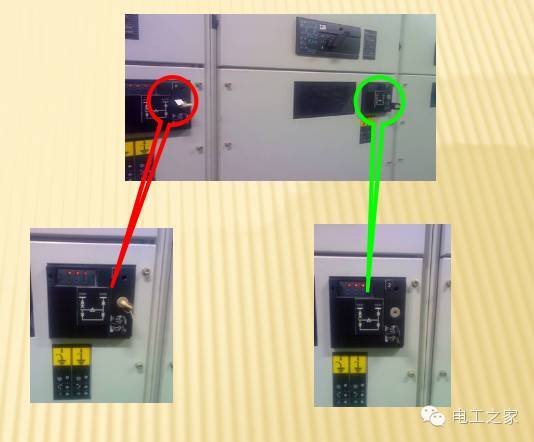

当需要断开母联时,先按操作程序断开断路器,然后将手车摇至“试验”位置,拔出联锁拉环,拔出钥匙;然后将钥匙插入母联隔离柜的联锁装置中,推动联锁拉环,摇出隔离手车。操作完成。组合母柜的操作步骤相反。完全实现了“防止负荷分流和隔离开关关闭”

二。自动测试系统柜式断路器的联锁实现

对于ATS高压开关柜的断路器,机械联锁的主要功能是:

1.防止误入带电的房间。

2.防止接地开关通电时误合。

3.防止断路器误开或误合

4.当接地开关处于闭合位置时,防止闭合断路器。

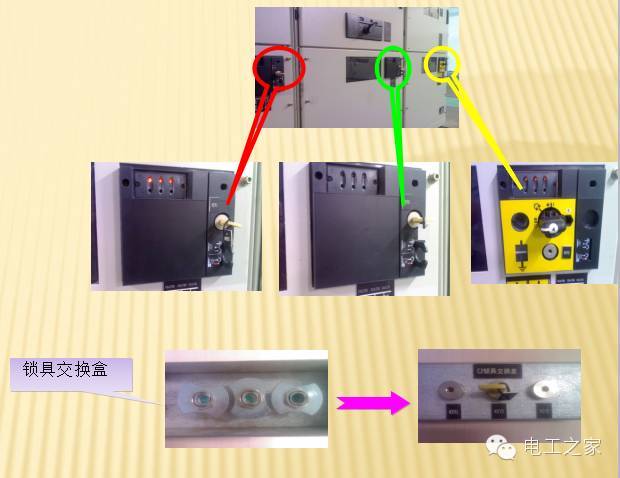

操作顺序(红色“标签”指N电源柜,绿色“标签”指E电源柜,黄色“标签”指出线柜):

当出线柜需要断开时,应切断N电源柜和E电源柜的电源,拔出KEY1和KEY2的钥匙,然后将钥匙插入换锁箱,取出KEY3的钥匙插入出线柜的联锁钥匙孔,才能操作出线柜。关闭出线柜的操作程序相反。

一、高压柜内两个进线柜与母联电气联锁的协调

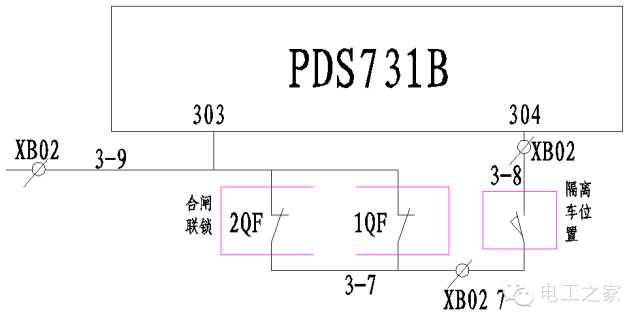

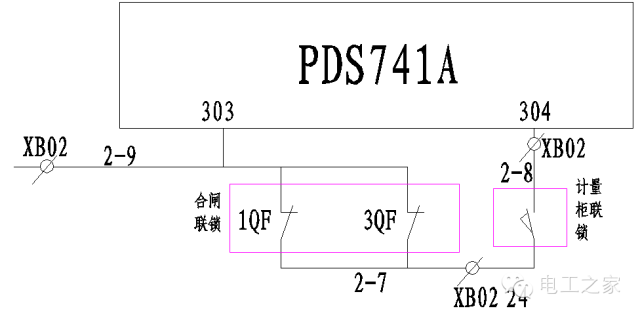

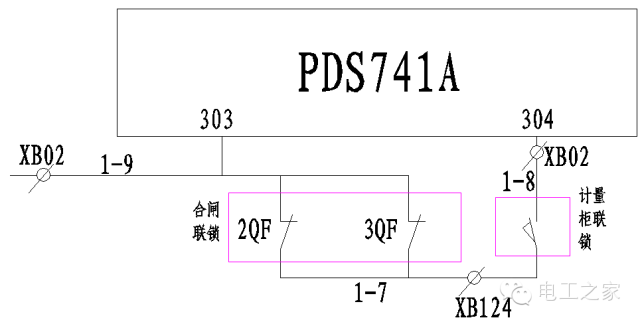

除了完善的机械联锁之外,每组开关柜应具有相应的电气联锁。由于机械联锁不能到达很远的地方,距离太远会影响灵敏度,此时需要电气联锁的配合。以下三个电气原理图为C2变电站高压进线柜与母联柜之间的电气联锁示意图,其中PDS741A为1号、2号进线柜的综合保护装置,PDS731B为母联柜的综合保护装置。1QF为1号进线柜断路器,2QF为2号进线柜断路器,3QF为母组合柜断路器。联锁原则如下:

在计量柜和母联隔离柜就位的情况下,1QF和2QF合并。此时,PDS731B的7和9处于断开状态,其304端子没有电源,3QF不满足闭合条件。类似地,当1QF和3QF接通时,2QF不满足切换条件;当2QF和3QF关闭时,1QF不满足关闭条件。

开关柜机械和电气联锁

开关柜机械和电气联锁

开关柜机械和电气联锁

二。低压柜中两个进线柜与母联电气联锁的配合

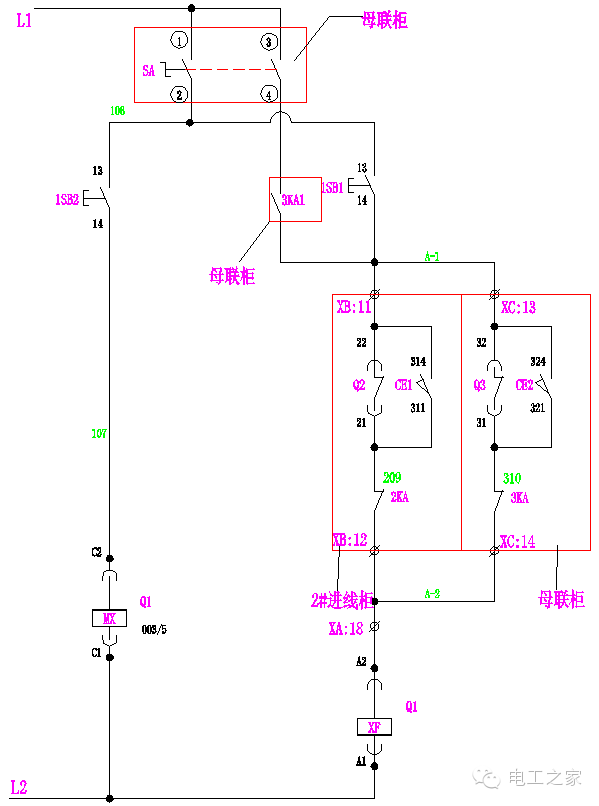

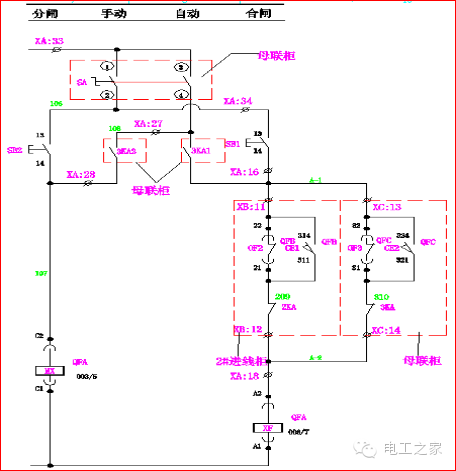

一般情况下,两组互为备用的低压柜与母联之间采用“三合一”的逻辑关系。控制电路相互电气联锁(如图所示),其中Q1为1#进线断路器,Q2为2#进线断路器,Q3为母联断路器,2KA和3KA为Q2和Q3的故障继电器,3KA1为启动继电器。

在手动操作中:10,000转SA的1和2条腿连接在一起。当Q2和Q3闭合时,Q1闭合回路A-2和A-3断开,其闭合线圈XF不能通电,Q1不能满足闭合条件。同样,当Q1、Q2或Q1、Q3同时接通时,Q2或Q3也不能满足切换条件。使进线柜和母联符合“三合一”的逻辑。

自动时间:10,000转SA的3条和4条支路连接。起动继电器3KA1取代按钮1SB1的功能,其他动作与手动操作相同。

注:该原理图为Q1断路器的控制图,Q2和Q3的控制图相同。

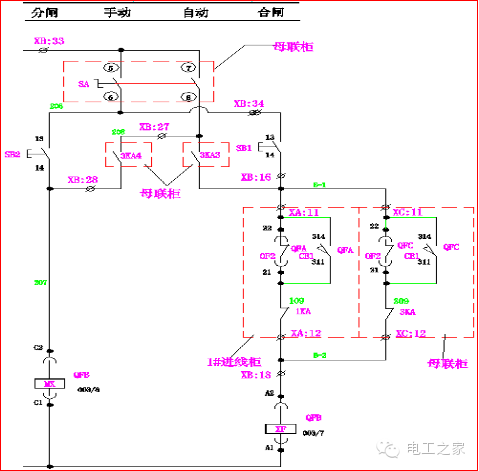

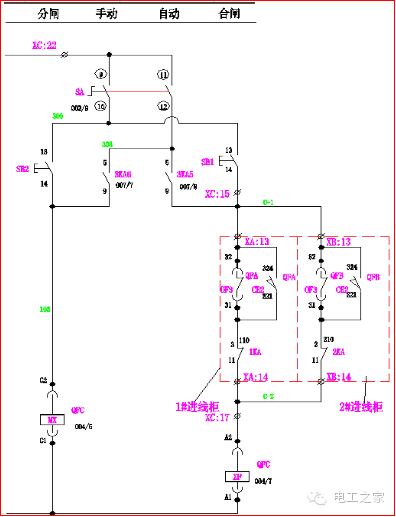

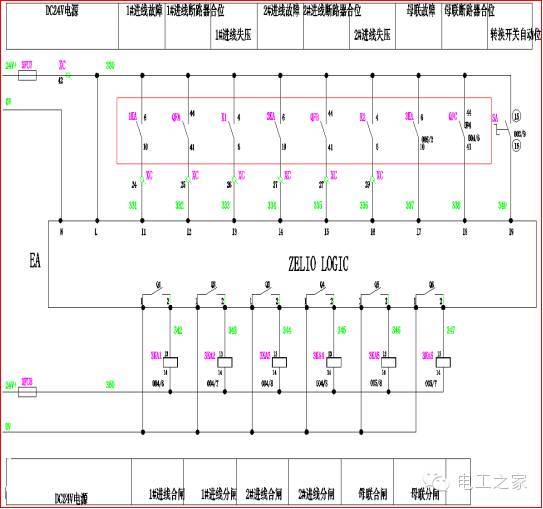

以下电气原理图为C2变电站低压进线柜与母联柜电气联锁示意图,其中QFA为401开关,QFB为402开关,QFC为母联开关。PLC模块安装在母联柜内,其控制电源DC24V分别由401和402开关并联。联锁原则如下:

手动操作:当QFA和QFB接通时,QFC接通回路C1和C2断开,其接通线圈XF不能通电,QFC不能满足接通条件;同样,当QFA、QFC或QFB和QFC同时接通时,QFB或QFA也不能满足切换条件。使进线柜和母联符合“三合一”的逻辑。

自动时:由于低压进线开关不使用欠压(失压)线圈,该模块用于在失压时控制进线开关的打开和关闭。三个联锁断路器的电源都来自母联柜。按钮由中间继电器代替,其他联锁步骤与手动相同。

C401

C402

母线开关

可编程逻辑控制器控制图
