如何计算低压开关柜铜排的数量?这是我见过的

低压铜排的设计应考虑以下几个方面:

(此处添加了循环卡,请查看今天的标题客户)

一、水平母线长度计算注意事项

二、进线支路母线长度计算

三、框架式断路器柜母线计算注意事项

四、如何选择竖排?

五、抽屉铜排长度如何计算

电容器柜铜排如何选择?

一、水平母线长度计算

除了与机柜宽度相关外,水平母线的计算还应考虑以下几点:

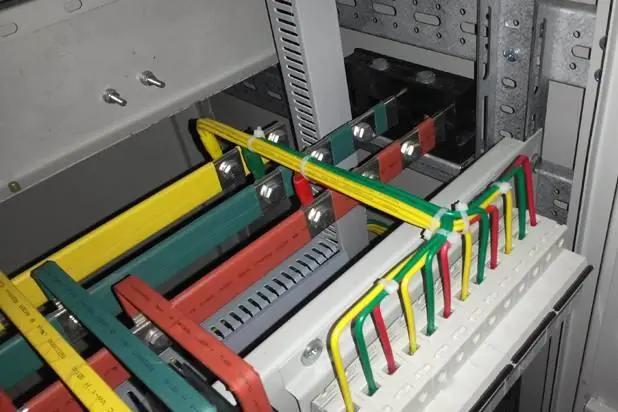

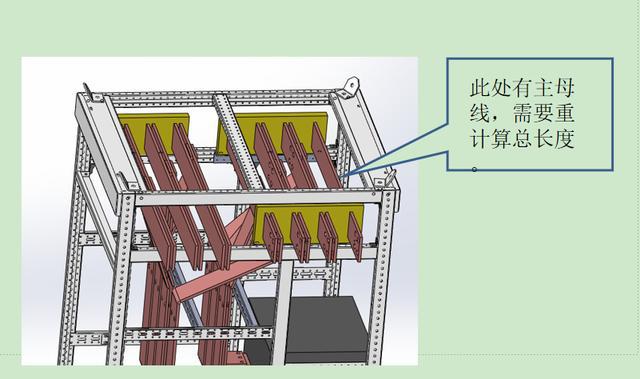

1.如果要求母排柜顶200,实际上,铜排的总长度不仅是200,而且是与柜内主母线重叠的部分。正常长度应计算为400。

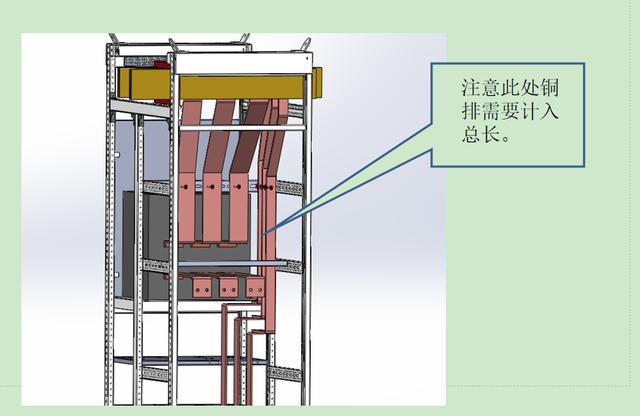

2.上馈线水平母线的长度为机柜宽度。该计算仅适用于上部进料器。侧入口线前后有水平母线,应予以考虑。原则上,至少应增加主母线宽度的一半。为了防止铜排计数不足,建议增加一个机柜主母线的位移量(如下图所示)。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

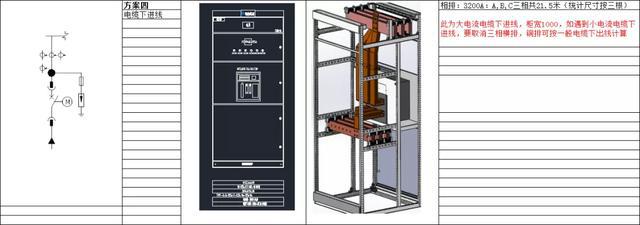

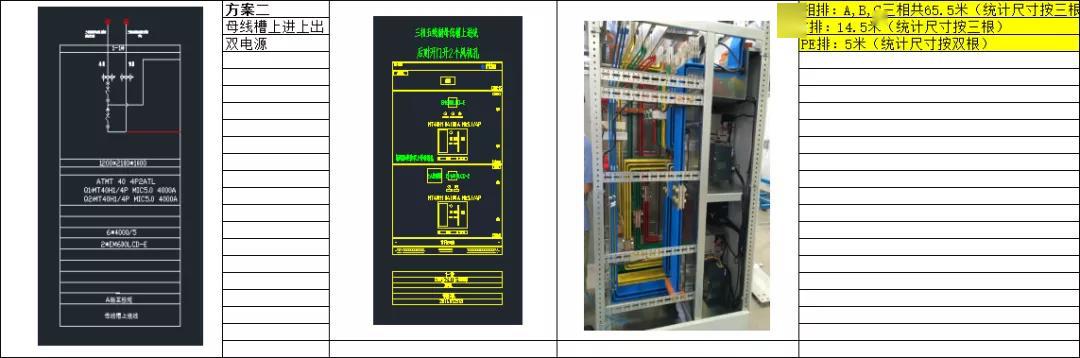

二、进线支路母线长度计算(铜侧进线)

注:增加的机柜宽度的主排气量和母排气量计入进线分支排,以下铜排长度不包括主排气量和母排气量。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

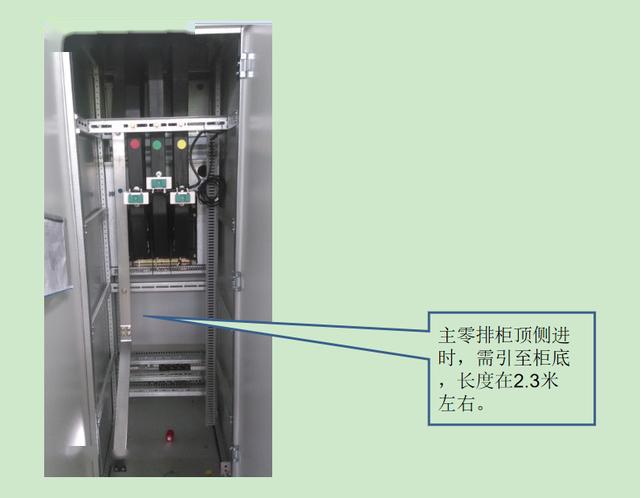

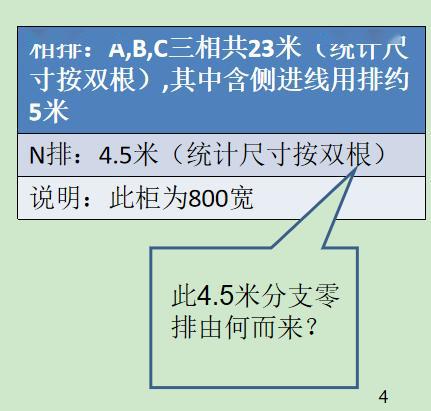

注:如果零排是机柜的顶侧入口或采用三相四线制tn-s总线桥(槽)入口线,则该零排的报价应增加。如果是从tn-s导入的,则下一行的报价需要增加:也就是说,分支行需要大约2.3米。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

三、框架断路器母线长度计算注意事项:

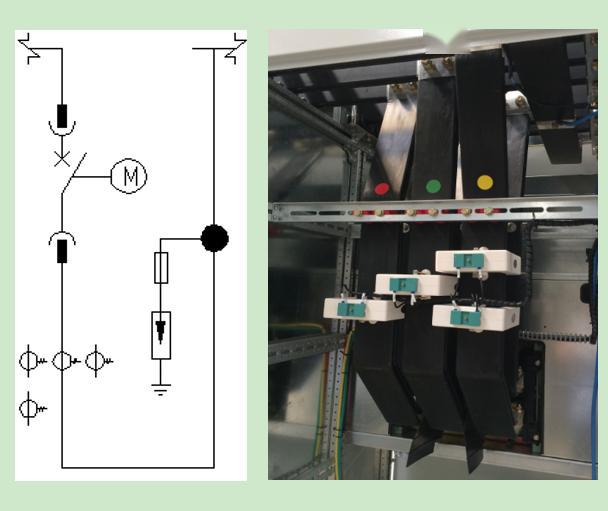

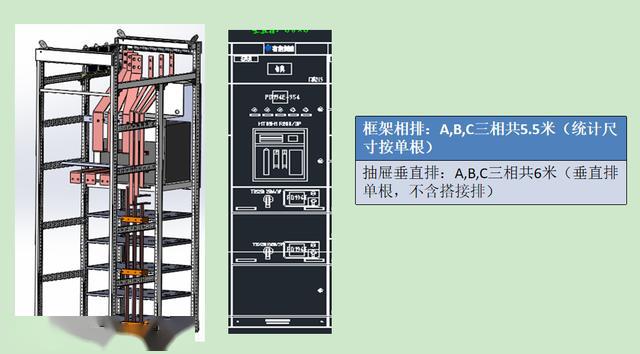

混合柜铜排的计算方法应该是一个框架断路器+一个抽屉柜的数量,而不仅仅是单个框架或抽屉的数量。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

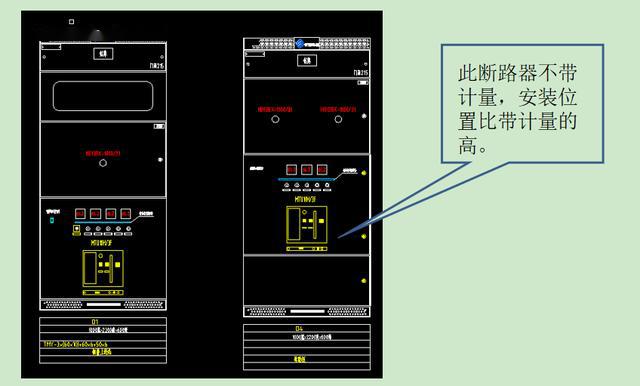

进线柜同时配有计量的方案,由于计量室通常比正常低压仪表室高0.2米,原铜排长度每相增加0.4米。断路器上方带刀熔化开关的方案,铜排总长度也应增加0.4米。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

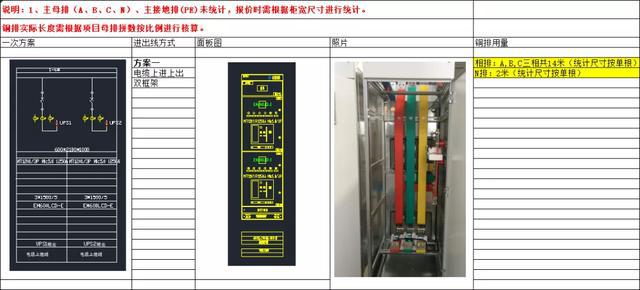

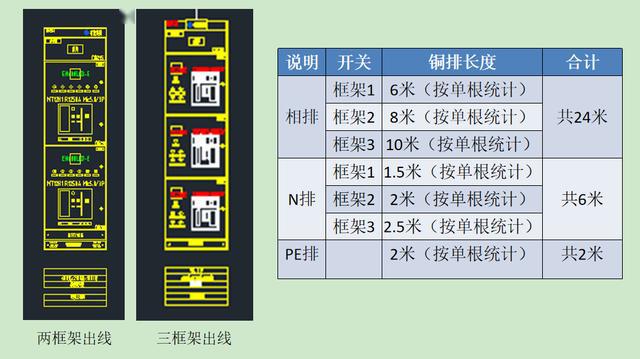

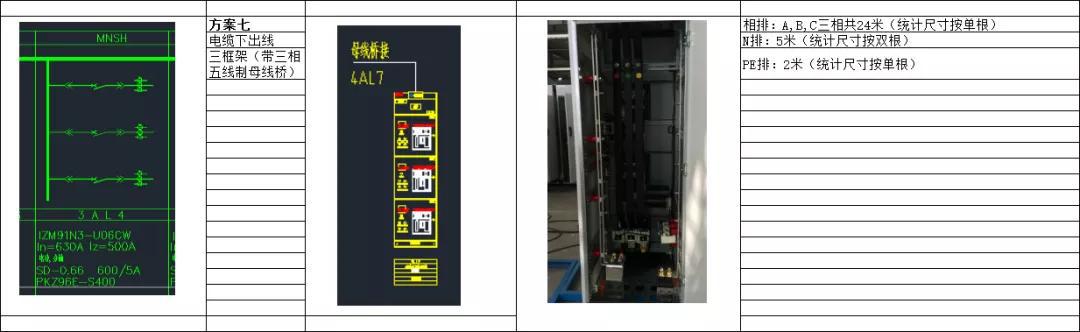

多框架出线柜每一框架对应的铜排长度不一致。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

四、抽屉柜垂直母线的规格和长度计算方法:

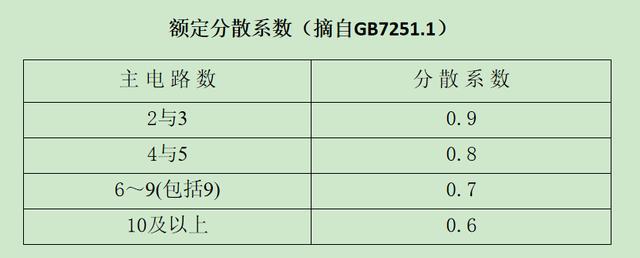

成套设备或成套设备的一部分(如框架单元)中有几个主电路。任一时刻通过所有主电路的大电流值之和与成套设备或成套设备选定部分的所有主电路的额定电流值之和之比即为额定分散系数。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

以某出线柜为例:出线柜有7个塑料外壳,总恒流为1200安,则色散系数为1200 * 0.7 = 840安

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

抽屉满时,柜体竖排单相长度为1955,报价为2000毫米;

每个阶段的平均重叠行数是500(总线框架的前面)和400(总线框架的后面)。报价应视为500毫米

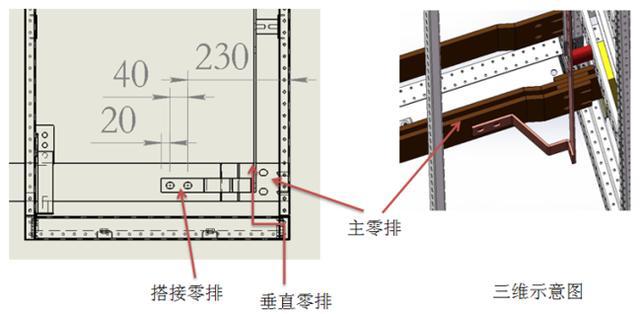

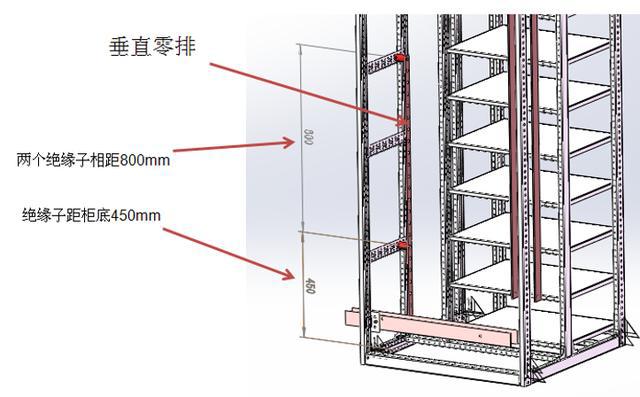

抽屉柜的垂直零排长度为12.00+0.300+0.300 = 1.8m

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

注:北京地区要求必须有垂直行和垂直零行并排排列。如为北京项目,该铜排必须以与零行相同的长度提交,其规格应按照GB7251.1的相关要求执行(见下页)。

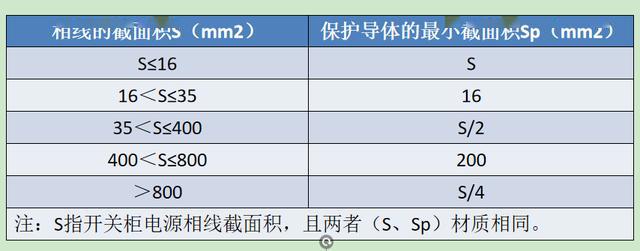

当无特殊要求时,保护线的截面应按下表执行

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

注意:

1.如果主母线的聚乙烯排图纸有要求,原则上应遵循图纸中的规范。如果没有要求,应遵循上表。如果方案可以优化,则按照上表进行优化。

2.垂直零行的引用对象是垂直行。

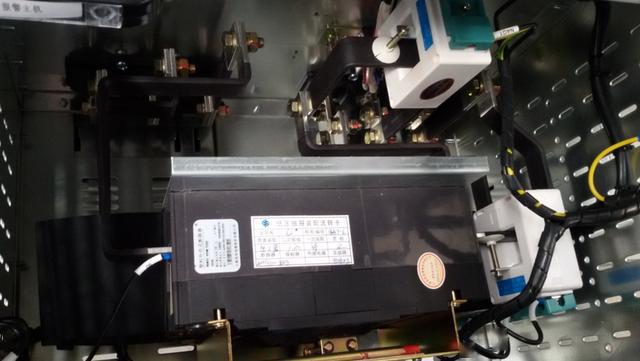

抽屉内铜排总长度为0.24+0.32+0.32+0.5+0.2+0.37+0.4+0.4+0.2 * 2 = 3.15米,报价时可考虑为3.5米。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

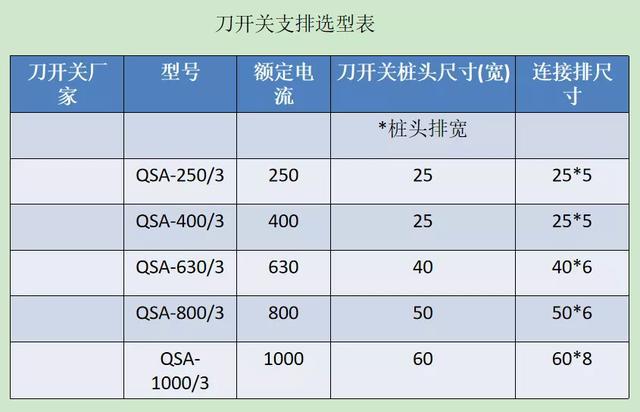

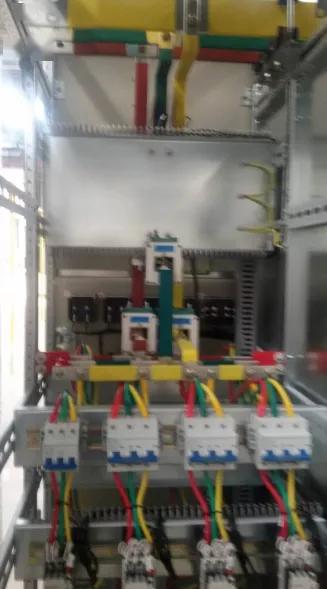

六.电容器柜中铜排长度的计算:

电容器柜中有一个三相水平行的概念。三相水平排通常与机柜宽度相同。电容柜通常有800、1000、1200宽。如果常规宽度为800米,现有标准是每相2米(垂直+水平)。如果机柜的宽度变宽,请补充相应的铜排长度。也就是说,每相1000宽加0.2米,每相1200宽加0.4米。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

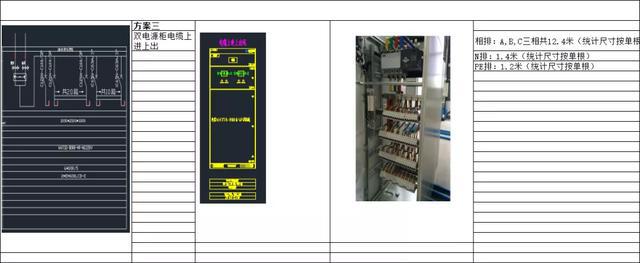

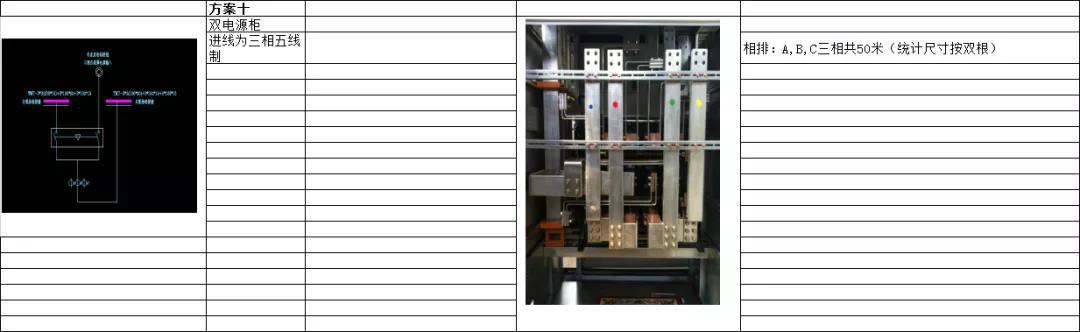

还有其他类型的铜排,如双电源柜、总线耦合器柜、电缆入口柜等。请参考附件“低压铜排的使用”中的文件。

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

如何计算低压开关柜铜排的数量?这是我见过的最受欢迎和最美丽的文章!

2
