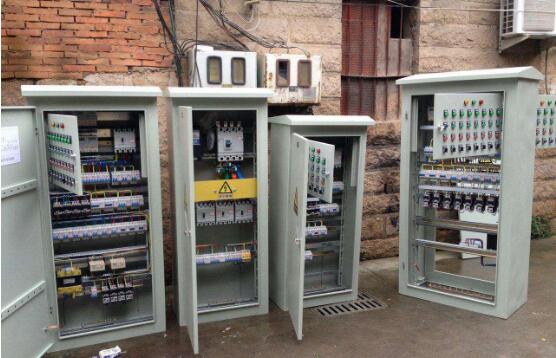

电力工程只是一个与电能的生产、传输和分配相关的项目。广义而言，它还包括电力作为动力和能源在各个领域的应用。同时，我们可以了解输变电行业的扩建项目。这里所谓的配电设备箱结构主要是指适用于施工现场电力工程配电系统的配电箱开关箱的箱结构。施工现场用电工程配电系统中设置的配电箱开关箱的箱体结构应满足以下七个基本要求。
一、箱体材料:
配电箱时，开关盒箱体一般应由铁板制成，也可由优质绝缘板制成，但不得由木材制成。制作铁板时应使用冷轧铁板，铁板厚度应在1.5 ~ 2.0毫米之间。向小容量电气设备配电的开关箱铁板厚度可放宽至不小于1.2毫米。优质绝缘板是指具有阻燃性的绝缘板，如环氧树脂纤维板、电源板等。厚度应确保适合室外使用，并具有足够的机械强度。
第二，配置电气安装板:
配电箱时，开关箱内配置的电气安装板应满足配电箱的要求，开关箱上的箱材安装配置的电器和端子板等。不配置电器安装板，不允许将配置好的电器和端子板直接安装在箱体上。安装电气安装板时，箱体正常安装位置的后侧之间应留有一定的间隙，以布置箱体的进线和出线。电器安装板可以通过铰链与箱体活动连接，也可以通过螺栓固定连接。铁电器安装板与铁箱体之间必须保证电气连接。当折叠用于铁电器安装板和铁箱体之间的活动连接时，软铜线必须跨接在两者之间。
第三，增加氮和聚乙烯端子板。添加氮和聚乙烯端子板。主要目的是为配电箱开关箱的进线和出线中的N线和PE线分别提供一个集中的接线端子板，以防止N线和PE线混合。安装氮、聚乙烯端子板时应注意以下三个问题。
1 N、PE端子板必须单独设置，固定安装在电气安装板上，并做好符号标记，严禁一起设置。其中，N端子板与铁电器安装板之间必须保持绝缘；聚乙烯端子板和铁电气安装板必须保持电气连接。用铁箱安装绝缘电气安装板时，聚乙烯端子板应与铁箱电连接。
2 N、PE端子板端子号应与箱内进出线总数一致。
3 N、聚乙烯端子板应由紫铜板制成。
四、统一进出口设置位置为其正常垂直安装位置的底面，不得设置在顶、侧、背和门上，主要是为了帮助防止室外风、沙、雨、雪进入箱内。进出口处应注意以下三个问题。
1入口和出口应光滑、圆。
2入口和出口应配备固定线夹。
3入口和出口的数量应与入口和出口的总数一致。
五、根据箱体电气设备的配置和安装程序确定箱体的尺寸
电器配置是指电器的数量、类型和外形尺寸。安装程序是指基于安装、接线、操作、维护安全、方便和电气安全距离保证的安装尺寸关系规定。具体来说，箱内电器安装板上电器的安装尺寸关系可根据表(61)确定。
六、箱门，并配有锁，以适应室外环境和用电管理要求。
七、箱体形状有防雨、雪、雾、防尘结构，以适应室外环境的要求。
okcis/gongchengzb-dianligongcheng/配电箱电力工程施工程序

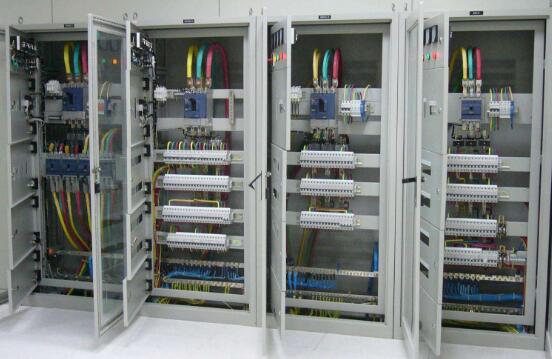

箱内导轨安装:导轨应水平安装，并与盖板的开口操作孔相配合。
盒子以空的方式安装:
1.在打开位置安装时，首先注意盒盖上方安装孔的位置，确保打开位置在盒盖的预留位置。其次，安装时开关从左到右排列，预留开关位置为一个整体位置。
2.预留位置通常位于配电箱的右侧。在首先排总的空开口和分开的空开口之间，为首先个空开口布线保留完整的整个位置。
空开零线接线:
1、零线颜色使用蓝色。
2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。
3.不同相位之间的零线不得共享。如果与A相匹配的首先根黄线连接到两个16A照明开口，那么与A相匹配的空的开口零线只能与两个开口相匹配。匹配后，它直接连接到零线端子。
4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。
5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。
6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。
