配电箱内部结构分析,谁看谁懂!

配电箱内部结构分析,谁看谁懂!详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

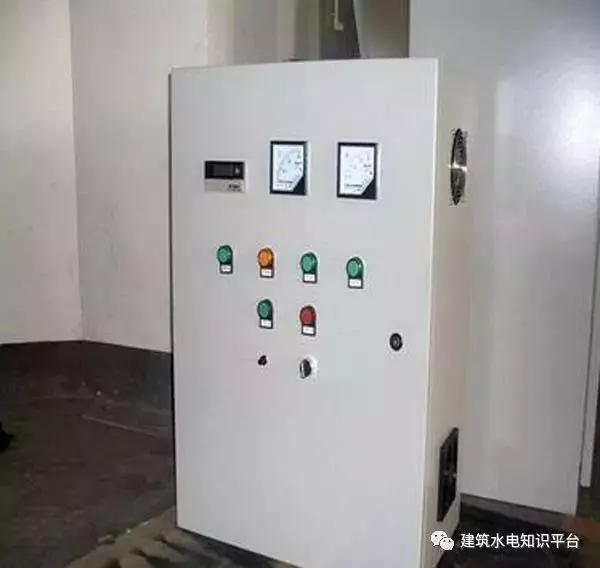

“配电箱”,也称为配电柜,是电机控制中心的通用名称。配电箱是将开关设备、测量仪器、保护装置和辅助设备组装在一个封闭或半封闭的金属柜内或屏幕上,根据电气接线要求形成一个低压配电装置。在正常操作过程中,电路可以通过手动或自动开关接通或断开。如果出现故障或异常操作,借助保护装置切断电路或发出警报。测量仪器可以显示运行中的各种参数,也可以调整一些电气参数来提示或发出偏离正常工作状态的信号。

配电箱内部结构分析,谁看谁懂!

配电箱的目的

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备,用于集中安装开关、仪表等。常用的配电箱是由木头或铁板制成的,而现在各处的耗电量都相当大,所以铁的使用仍然较多。配电箱的目的:当然,停止和传输电是很方便的,并且在测量和判断电的停止和传输方面起作用。

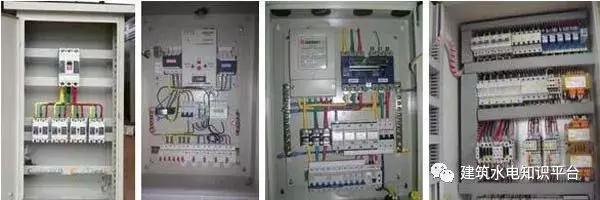

配电箱成分主要分为两部分:

一个是成套部件,即配电箱外壳及其相关附件。

二是电气元件及相关附件,即空气开关及其所需附件。

配电箱内部结构分析,谁看谁懂!

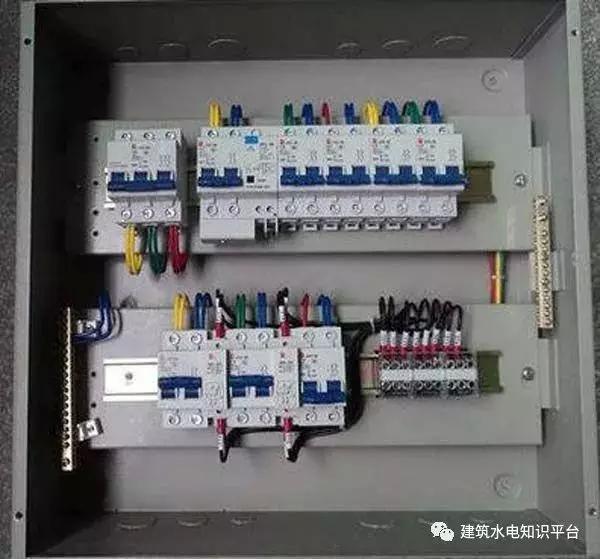

机柜由以下部分组成

I .断路器

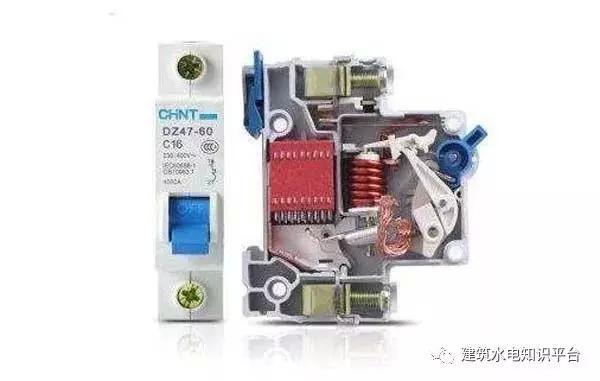

断路器:两个开关都是配电柜的主要元件,常用的有空气开关、漏电开关和双电源自动转换开关。

1.空气开关:

A.空气开关的概念:

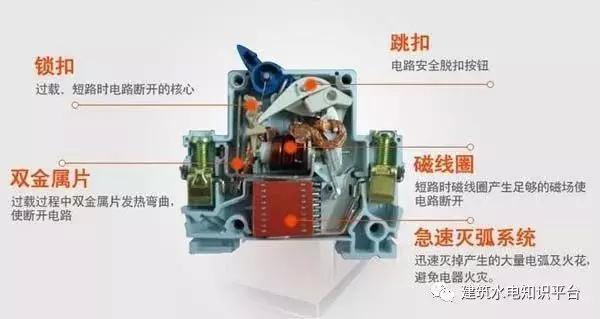

空气开关也是空气开关,在电路中接通、断开并携带额定工作电流和短路、过载等故障电流,在电路和负载过载、短路、欠压的情况下,可以快速断开电路,实现可靠保护。断路器的动触头、静触头和触杆有多种设计,但主要目的是提高断路器的分断能力。目前,利用某种接触结构来限制断路时短路电流峰值的限流原理,对提高断路器的分断能力起到了明显的作用,得到了广泛的应用。

配电箱内部结构分析,谁看谁懂!

B.空气开关的工作原理:

自动空气开关,也称为低压断路器,可用于接通和断开负载电路,也可用于控制不频繁启动的电机。它的功能相当于开关、过流继电器、失压继电器、热继电器、漏电保护器和其他电器的部分或全部功能的总和。它是低压配电网中重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠压保护等)等优点。),动作值可调,分断能力高,操作方便,安全等。,所以它目前被广泛使用。

配电箱内部结构分析,谁看谁懂!

2.漏电保护开关:

A.漏电保护开关的概念:

它不仅具有漏电保护功能,还能在人们接触带电线路时跳闸,确保人身安全。它是漏电保护器的主要功能。如果电气设备绝缘不良,向外壳漏电,漏电保护器将跳闸,以防止人体接触和触电。同时,具有电流中断、过载保护和短路保护功能。

配电箱内部结构分析,谁看谁懂!

B.漏电保护开关的工作原理:

漏电保护器工作原理图。LH是一种零阶电流互感器,由坡莫合金制成的铁芯和缠绕在环形铁芯上的次级线圈组成。电源的相线和零线穿过圆孔成为零序变压器的初级线圈。变压器的后出线是保护范围。

C.漏电保护开关的作用:

1、当电气设备或电路发生漏电或接地故障时,可在人未触及前切断电源。

2.人体接触带电物体时,可在011秒内切断电源,从而降低电流对人体的伤害程度。

3.漏电引发的火灾事故是可以预防的。

配电箱内部结构分析,谁看谁懂!

3.双电源自动转换开关:

双电源自动转换开关的概念;

双电源自动转换开关是电源选择和选择的自动转换系统。当首先电路出现故障时,双电源自动转换开关自动切换到第二电路向负载供电。如果第二个电路出现故障,双电源自动转换开关自动切换到首先个电路向负载供电。

适用于不间断电源-不间断电源、不间断电源-发电机、不间断电源-市电、市电-市电等任意两种电源的连续电源转换。

第二,电涌保护器:

A.电涌保护器的概念:

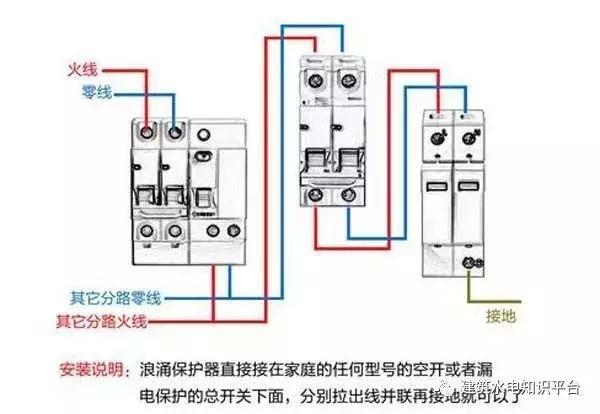

电涌保护器也称为防雷装置,是为各种电子设备、仪器和通信线路提供安全保护的电子设备。当由于外部干扰在电路或通信电路中突然产生尖峰电流或电压时,浪涌保护器可以在很短的时间内进行分流,从而避免浪涌对电路中其他设备的损害

B.基本浪涌知识:

电涌保护器系统的主要功能是保护电子设备免受“电涌”的影响。因此,如果你想知道电涌保护器的功能,你需要知道两个问题:什么是电涌?为什么电子设备需要它们的保护?

浪涌也称为突波。顾名思义,浪涌是超过正常工作电压的瞬时过电压。从本质上说,浪涌是一种只在十分之几百万秒内出现的尖锐脉冲。浪涌可能由重型设备、短路、电源开关或大型发动机引起。

浪涌或瞬态电压指的是在电能流动过程中大大超过其额定水平的电压。在美国,一般家庭和办公室环境中布线的标准电压是120伏。如果电压超过120伏,就会出现问题,电涌保护器有助于防止问题损坏计算机。

配电箱内部结构分析,谁看谁懂!

C.电涌保护器的作用:

首先道防线应该是一个连接在用户供电系统引入线的每一相和地之间的大容量电涌保护器。一般来说,这种级别的功率保护器要求较大冲击容量大于100千伏安/相,要求的极限电压应小于2800伏。我们称之为一级功率浪涌保护器(SPD)。

这些电源电涌保护器专门设计用于承受由闪电和感应闪电引起的大电流和高能量电涌能量吸收,并可将大量电涌电流分流至地面。它们只为中级保护提供有限的电压(当浪涌电流流过电涌保护器时,线路上的较大电压变为有限电压),因为一级保护器主要吸收大浪涌电流。仅靠它们无法完全保护供电系统内的敏感电气设备。

第二道防线应该是安装在分流配电设备上的电涌保护器,为重要或敏感的电气设备供电。这些电涌保护器能更好地吸收通过用户电源入口的电涌放电器的剩余电涌能量,并对瞬态过电压有很好的抑制效果。这里使用的电涌保护装置要求较大冲击容量为40KA/相或更大,要求的极限电压小于2000伏。我们称之为二级电涌保护器。受二级保护时,一般用户供电系统能满足电气设备的运行要求。

较后一道防线可以在电气设备的内部电源部分使用内置的电涌保护器,以完全消除由小瞬变引起的瞬变过电压。此处使用的电涌保护装置要求较大冲击容量为20KA/相或更小,要求的极限电压应小于1800伏。对于一些特别重要或敏感的电子设备,有必要设置第三级保护。同时,它还可以保护电气设备免受系统内部产生的瞬态过电压的影响。

配电箱内部结构分析,谁看谁懂!

三、电度表:

A.电能表的概念:

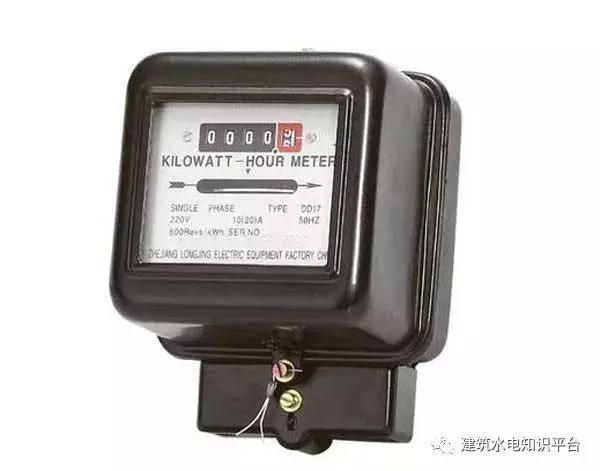

电工常用的电能表是一种测量电能的仪器,俗称电度表。

配电箱内部结构分析,谁看谁懂!

B.电能表的工作原理:

(1)机械式电能表的工作原理:当电能表接入电路时,电压线圈和电流线圈产生的磁通量通过圆盘。这些磁通量在时间和空间上处于不同的相位,并且分别在盘上感应出涡流。磁通量和涡流之间的相互作用产生的旋转扭矩导致圆盘旋转。由于磁钢的制动作用,圆盘的转速达到匀速运动。由于磁通量与电路中的电压和电流成正比,在磁通量的作用下,磁盘以与负载电流成正比的转速移动。圆盘的旋转通过蜗杆传递给仪表。电表显示的是电路中实际使用的电能。

配电箱内部结构分析,谁看谁懂!

(2)电子电能表的基本原理:电子电能表利用电子电路/芯片测量电能;用分压电阻或电压互感器将电压信号转换成可用于电子测量的小信号,用分流器或电流互感器将电流信号转换成可用于电子测量的小信号,用专用电能测量芯片将转换后的电压和电流信号进行模拟或数字相乘,积累电能,然后输出频率与电能成正比的脉冲信号;脉冲信号驱动步进电机驱动机械仪表显示,或送至微机进行数字显示。

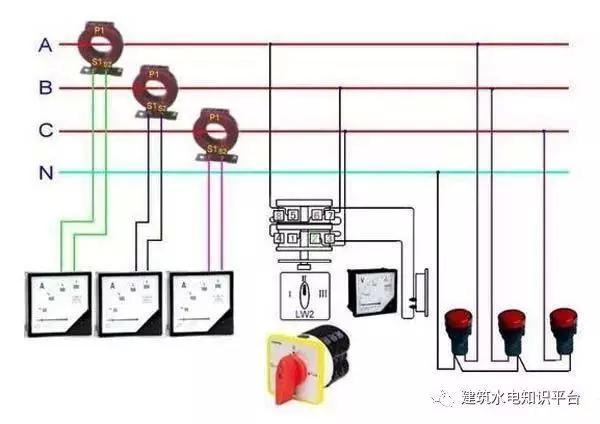

四.电流表:

A.电流表的工作原理:

电流表是根据磁场中通电导体上的磁场力的作用而制成的。当电流通过时,电流沿着弹簧和转轴通过磁场,电流切断磁感应线,线圈在磁场力的作用下偏转,带动转轴和指针偏转。因为磁场力的大小随着电流的增加而增加,所以电流的大小可以通过指针的偏转程度来观察。这叫做磁电安培计。

配电箱内部结构分析,谁看谁懂!

B.电流表的使用规则:

(1)电流表要串联在电路中(否则短路。);

(2)测得的电流不得超过电流表的测量范围(试着触摸它,看它是否超过测量范围)。);

(3)绝对不允许在不使用电器的情况下将电流表连接到电源的两极(电流表的内阻很小,相当于一根电线)。如果电流表连接到电源的两极,如果它是轻的,指针将倾斜,如果它是重的,电流表,电源和电线将被烧毁。)。

(4)查看表针停留位置(必须从前面观察)

V.电压表:

A.电压表的概念:

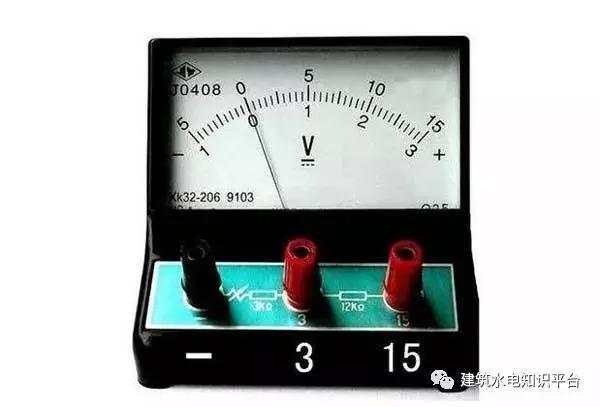

电压表是测量电压的仪器。伏特计-伏特计符号:V是常用的。灵敏的电流计里有一块永久磁铁。由导线组成的线圈串联在检流计的两端之间。线圈放置在永磁体的磁场中,并通过传输装置连接到仪表的指针。电压表是一个相当大的电阻,理想情况下被认为是开路。

配电箱内部结构分析,谁看谁懂!

B.电压表的工作原理:

电压表和电流表装配在一起,电流表的内阻很小。如果串联一个大电阻,电压表可以直接连接到需要测量电压的两点。根据欧姆定律,电流表显示的电流与外部电压成正比,因此可以测量电压。

C.电压表的使用:

电压表可以直接测量电源电压。使用电压表时,应将其并联在电路中。使用电压表时应注意以下几点:(1)测量电压时,电压表必须并联在被测电路的两端;

(2)正确选择测量范围,测量电压不得超过电压表的测量范围。使用时,它并联在电路中;如果串联,则测量电源的电动势。

但是,上述组件都是2+中较基本的组件,其他组件将根据2+的不同用途和2+的使用要求添加,如交流接触器、中间继电器、时间继电器、按钮、信号指示器、KNX智能开关模块(带容性负载)和后台监控系统、智能消防疏散照明和后台监控系统、电气火灾/漏电监控探测器和后台监控系统、电动助力电池等。

配电箱内部结构分析,谁看谁懂!

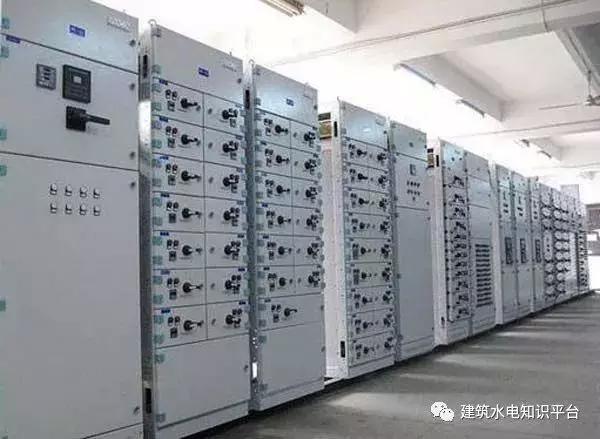

按结构特征和用途分类:

(1)固定面板类型开关柜,通常称为开关板或配电板。面板盖开关柜的敞开式,正面有保护功能,背面和侧面仍可接触带电部分,保护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,变电站室内集中供电。

配电箱内部结构分析,谁看谁懂!

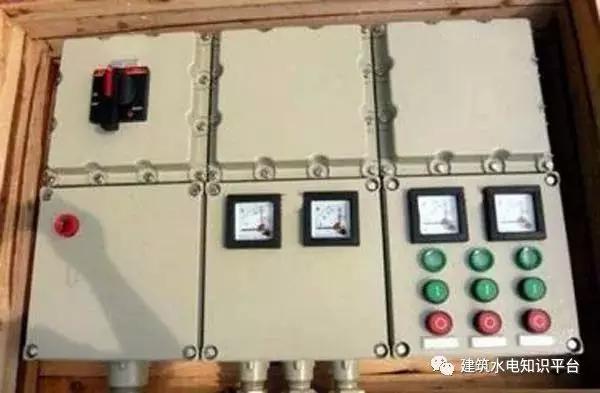

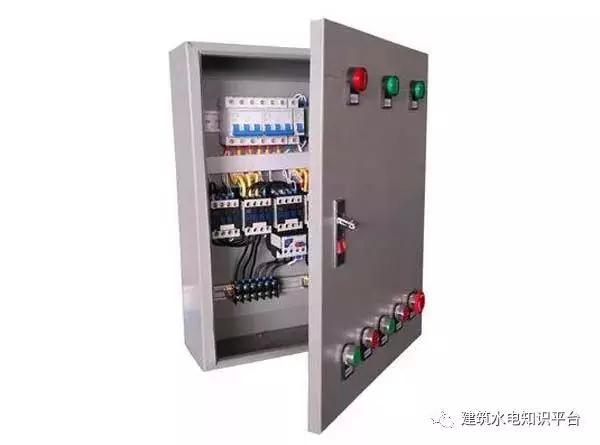

(2)保护型(即封闭型)开关柜,指低压开关柜,除安装表面外,所有侧面均封闭。机柜的电气部件,如开关、保护、监控和控制,都安装在由钢或绝缘材料制成的封闭外壳中,该外壳可以安装在墙上或墙上。机柜中的每个回路之间不能采取隔离措施,或者可以使用接地金属板或绝缘板进行隔离。通常,门和主开关是机械联锁的。此外,还有一个保护表类型开关柜(即控制台),面板上装有控制、测量、信号和其他电器。保护类型开关柜主要用作工艺现场的配电装置。

配电箱内部结构分析,谁看谁懂!

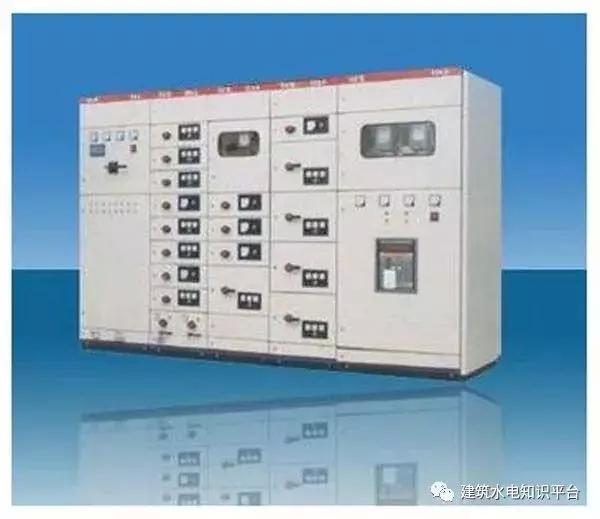

(3)抽屉类型开关柜,该类型开关柜采用钢板制成的封闭外壳,进出电路的电气元件安装在可抽出的抽屉中,形成能够完成某一类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开,以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜,目前生产的开关柜,其中大多数是抽屉式开关柜。适用于工矿企业和供电可靠性要求高的高层建筑,作为集中控制配电中心。

配电箱内部结构分析,谁看谁懂!

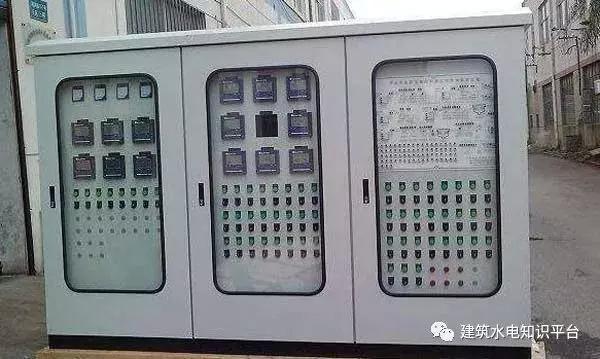

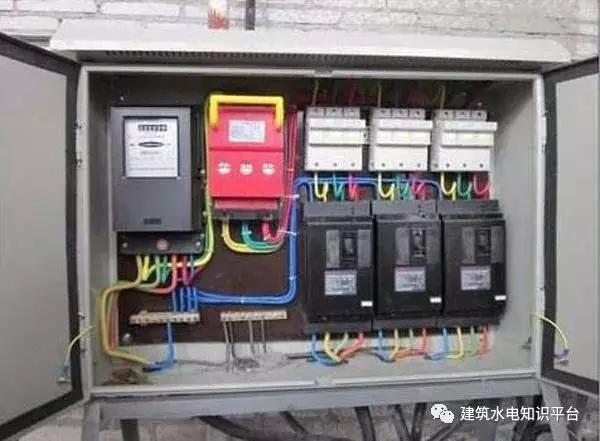

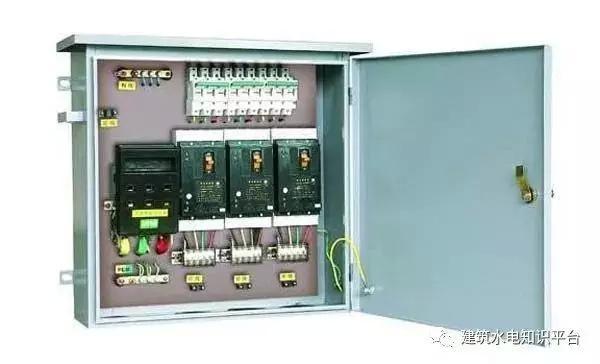

(4)电力和照明分布控制箱,大部分是封闭式垂直安装。由于使用场合不同,外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

配电箱内部结构分析,谁看谁懂!

配电箱安装要求是:

配电箱由不可燃材料制成;开放式配电板可安装在生产场所和办公室,电击风险低。封闭柜应安装在加工车间、铸造、锻造、热处理、锅炉房、木工房及其他有高触电风险或工作环境恶劣的场所。封闭或防爆电气设施必须安装在有导电粉尘或易燃易爆气体的危险工作场所。配电箱所有电气元件、仪表、开关和电路应排列整齐,安装牢固,操作方便。落地安装板(箱)底面应高出地面5 ~ 10毫米;操作手柄中心的高度一般为1.2 ~ 1.5m;箱前0.8~1.2m范围内无障碍物;保护线连接可靠。箱外不得有裸露的带电体;必须安装在箱体外表面或配电板上的电气部件必须有可靠的屏蔽保护。

操作程序

(1)配电柜指船舶配电中心八个生产设备的正常运行。无关人员不得拉动板上的开关。

(2)发电机组启动后,应使用电源屏加速开关进行手动慢速加速,直到发电机进入正常工作状态,电压和频率达到规定值后,方可通电送电。

(3)配电板进入配电状态后,不允许随意拉动电源板加速开关。空气开关的锁定开关不得用于非紧急情况。

(4)发电机的并联运行应严格按照并联运行条件的要求和规定进行。应注意逆功率(逆流)和并联运行故障现象。

配电箱内部结构分析,谁看谁懂!

(5)停机时,应先切断发电机负荷,然后空载停机,不得带负荷直接停机。

(6)接入岸电时,应先切断岸电面板的电源开关,然后检查接线和相序的正确性。确认无误后,即可进行船岸功率转换。严禁带负荷运行。

(7)配电柜应定期进行清洁和维护,以保持设备处于良好的工作状态。

(8)发电机工作时,工程师操作配电板时,应集中思想,小心操作,防止发生事故,否则将对人身事故负责。

(9)充放电板是船舶的应急配电板。值班工程师应经常检查自己的工作情况,确保随时有足够的低压电源,并通过板上的仪表掌握磁饱和稳压器的工作情况。

(10)正常导航时,配电盘上的所有开关都应打开,以确保发电机可随时启动,并在需要时随时投入使用。

配电箱内部结构分析,谁看谁懂!

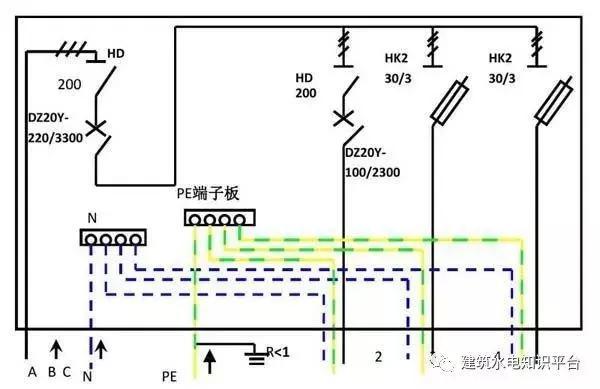

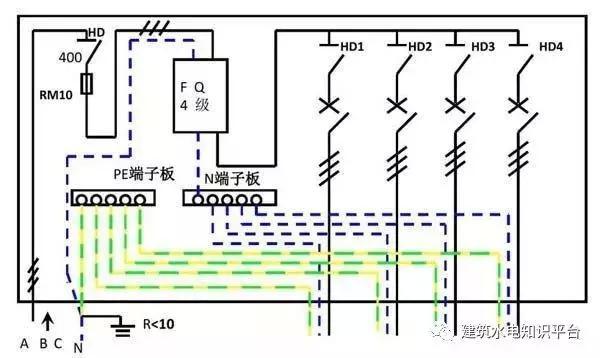

二次接线流程

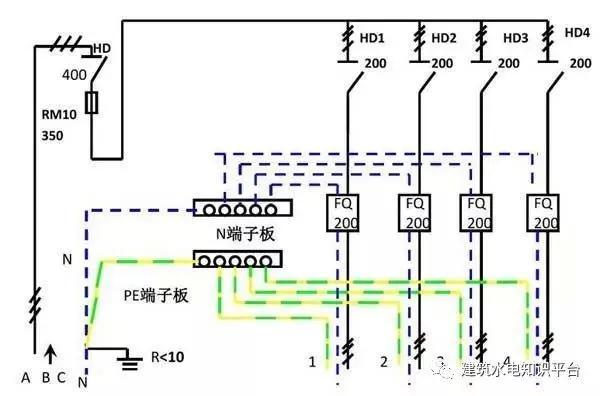

1、根据原理图,不要在同一位置接端子,不要用3根导线连接一个端子。如果有错误,那就不一样了。我们只能根据示意图逐一检查。

配电箱内部结构分析,谁看谁懂!

(1)导体截面的选择

主电源(交流220伏)电压回路的线路为1.5平方毫米;当前循环使用2.5平方毫米。电池通常使用1.5平方毫米。

(2)接线时,检查导线两端的信号是否一致,以免造成不必要的错误。

(3)较重要的是理解原理图和接线图。

配电箱内部结构分析,谁看谁懂!

2.如果你是一个新手,你应该首先检查图纸,整理出你自己的想法,并且检查图纸是否有任何问题。如果你不明白,你可以先找出答案,这有助于划线。然后我们开始布线。整个接线过程需要仔细注意,当然,如果你是老手,就不必说那么多。

施工人员应仔细阅读并熟悉二次线符号,用原理图检查二次接线图,确保接线图正确。

二次接线施工要求:按图纸施工,接线正确;电线和电气部件应采用螺栓连接、拼接、焊接或卷曲等方式。,应牢固可靠,接线良好。线路整洁、清晰、美观。导体绝缘良好,无损伤;机柜中的导体不应有连接器;电路号正确,字迹清晰。

2

电缆芯线截面的选择也应满足以下要求:

(1)电流回路:电流互感器的额定值应准确。此时,如果没有可靠的依据,较大短路电流可以根据断路器的电流容量来确定。

(2)电压回路:当所有保护装置和安全自动装置运行时(考虑到发展,当电压互感器负荷较大时),从电压互感器到保护和自动装置屏的电缆压降不超过额定电压的3%。

(3)操作回路:在较大负荷下,从操作母线到设备的电压降不得超过额定电压的10%。

配电箱内部结构分析,谁看谁懂!

2、电流互感器二次绕组不允许开路,电压互感器二次侧不允许短路二次接线,应熟悉图纸:

(1)原理图(显示各电路的工作原理和相互作用)。该图很快显示了次级电路中每个组件的连接模式,也显示了与初级电路相关的连接)

(2)发展计划

(3)端子框图

(4)安装接线图

以下是我自己收集的一些关于建筑业的信息的简要汇编。我希望这对你有帮助。

配电箱内部结构分析,谁看谁懂!

配电箱内部结构分析,谁看谁懂!

配电箱内部结构分析,谁看谁懂!

如果你想了解建筑行业,请关注我!共享资源,共同进步。

建筑业众多数据的小汇编-首先,第二,火灾,成本等。

作者:建筑题库(微信KS8391)
