配电柜安装中的注意事项

配电柜安装中的注意事项详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

在配电柜安装过程中,必须按照有关规定进行检查和安装,每个过程都要认真实施,以保证安装质量,提高经济效益。在使用和维护中,配电柜设备事故频发,严重影响设备、电网和人员的安全。因此,我们必须重视配电柜的安装。

1.安全要求

开关柜是供配电系统中的重要环节,是向用户输送电能的中转站。在电力系统配电设备中,配电柜也称为开关柜,用于电力系统的发电、输电和控制保护,以维持电网的正常运行。当事故发生时,可以及时切断故障,并在电气维护期间隔离带电设备。配电柜被广泛使用,它承担正常线路的输入、提取和删除。它是电力系统中不可缺少的设备,对我国电网和负荷的安全稳定运行起着控制和保护的作用。

配电设备的布局和导体、电器的选择应满足正常运行、维护、短路和过载的要求,不得危及人身安全和周围设备。配电设备的绝缘等级应与电力系统的额定电压相匹配。如果配电装置中相邻带电部件的额定电压不同,安全距离应按较高的额定电压确定。

当选择导体和电器的相对湿度时,一般采用当地湿度较高的月份的平均相对湿度。所选导体和电器的较大允许工作电压不得低于电路的较大工作电压。长期允许电流不得小于回路的较大连续工作电流。应根据短路情况检查动态和热稳定性。对于由保险丝保护的导体和电器,可能不检查热稳定性,但应检查动态稳定性。

由高压限流熔断器保护的导体和电器可用于根据限流熔断器的特性验证导体和电器的动态和成熟稳定性。对于熔断器保护的电压互感电路,在不检查动态稳定性和热稳定性的情况下确定短路电流时,应采用较大短路电流的正常接线方式,并考虑电力系统5-10年发展规划和本项目计划。计算短路点时,应选择正常连接模式下短路电流较大的地方。对于带电抗器的6kV或l0kV出线,隔板前的引线和套管应根据短路点计算在电抗器前。隔板后面的导线和电器一般连接到电抗器后面的短路点。

2.安装公共配电柜

2.1安装尺寸的注意事项

当电源从配电柜(屏幕)到后线时,需要在机柜(屏幕)正后方的墙上安装一个隔离开关及其手动操作机构。机柜(屏)后通道净宽度不小于1.5m;当机柜(屏幕)背面的防护等级为IP2X时,可以降低到l.3m

当电气设备外壳和绝缘子的较低绝缘位置离地面小于2.30米时,应安装固定围栏。对于位于地面(地板)上的裸露导电部分,如果尺寸小于C,应采用隔离栅隔离,隔离栅下通过部分的高度不小于1.9m,配电装置与屋顶的距离一般不小于0.8m..

2.2高压配电设备的选择

成套高压开关设备应选择防误操作类型。当用于环形网络和终端电源时,适用于次级和较低功率负载。在高压10kV电力系统的技术条件下,应优先选用环网负荷开关。住宅小区变电站应优先考虑室外成套变电站设备。如果box 变电站被使用,环境温度将在每次平均温度增加时增加rc。然后减少箱式变电站设备连续工作电流使用。高低压配电柜的布置应与电缆夹层梁平行。当高压配电柜垂直于梁布置时。每次拒收时,应满足2根电缆(3芯和24Dm2)可进入机柜的条件。当电缆沟在高低压配电柜下使用时,不应小于下列值:

高压柜线沟:深度≥1.5m,宽度lm。低压柜线沟:探头≥1.2m,宽1.5m,沟内电缆管口应满足电缆弯曲半径要求。电缆夹层的净高不小于1.8m..对于应急照明和消防电气设备配电柜,箱子的正面应标有红色边框。

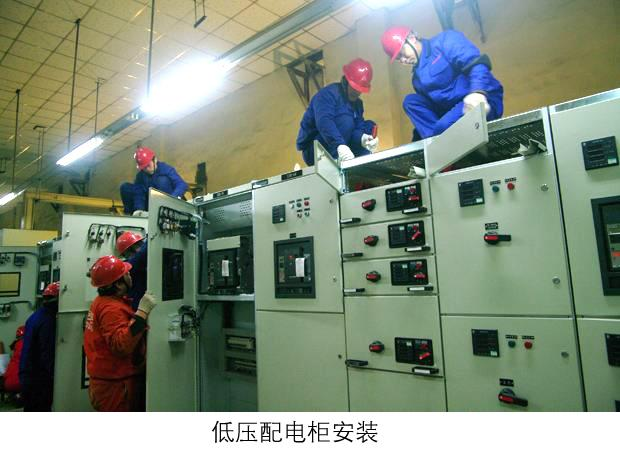

2.3低压配电柜的安装

2.3.1按行排列的分配拒绝

当排配电拒绝长度超过6m时,机柜后面的通道应有两个出口通向该房间或其他房间,并应宣布位于通道两端。当两个出口之间的距离超过15m时,应增加同一个出口。对于成排布置的配电拒绝,柜前柜后的通道宽度应符合规定值。

2.3.2满足条件的设备和连接选择

对于低压配电设备,除了网络的标称电压和频率以及电路的计算电流外,还应满足短路条件下的动态和热稳定性。对于需要断开短路电流的开关保护装置,应满足短路条件下的开关能力。低压断路器和变压器低压侧应通过隔离开关或插头组连接到主母线。一个配电室有两条母线,如任何一条母线都有一级负荷。那么在公交路段就不应该有防火分区措施。供应一次负荷的两条供电线路不得敷设在同一电缆沟内。当不能分开时,两根电源线应采用不燃材料制成的电缆进行绝缘和护套,并分别布置在电缆沟两侧的支架上。

2.3.3配电设备的布局

应考虑设备的操作和搬运。检修和测试的便利性。室内配电设备外露带电部分不应有明显的照明或电源线交叉。

2.3.4裸露带电体离地面的高度

低压配电室通道上方裸露带电体离地高度不得低于以下数值:柜前通道2.5m。增加防护网后可以降低防护网的高度,但防护网的较小高度为2.2m;机柜后通道2.3m,否则应盖住。屏蔽后的高度不得小于1.9m

2.4配电箱的安装

控制柜、桌子和盒子是建筑电气设备安装中不可缺少的重要设备。它包括控制设备、保护设备和测量仪器。它分配和控制电力系统中每个支路的电能。并确保电气系统安全运行。

配电箱可根据其结构分为柜式。桌子、盒子和盘子等。根据其功能,有电源配电箱,照明配电箱,插座盒,电话接线盒,电视天线前端设备盒,无线电接线盒等。根据产品的生产方式,分为固定产品。非固定产品和现场组装配电箱,固定产品尽可能多地用于建筑工程。在实际运行管理中,应注意避免电力系统和照明系统之间的相互影响。这种影响主要表现在照明负载和照明电路故障的概率高,三相配电难以平衡;而电力设备电流大,启动时压降明显。为了便于分开管理,电力系统图和照明系统图通常是分开的,可以在一些较小的项目中合并。

3.结论

总之,需要强调的是,各施工单位在建筑电气安装工程中使用的产品必须符合中国电气产品认证委员会CCEE的安全认证,其电气产品应带有安全认证标志(长城标志)。所有未经安全认证的电气产品不得使用。

更多选型规格报价定制等问题可及时联系厂家,以上就是配电柜安装中的注意事项全部内容。
