配电箱设计路由规范!

配电箱设计路由规范!详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

上端入线,下端出线,主电路在左边,控制电路在右边,水平、平坦、垂直。明符可以穿过鞘线,也可以穿过管道和线槽,而暗符主要穿过管道和隐藏在建筑墙壁或装饰墙壁中。

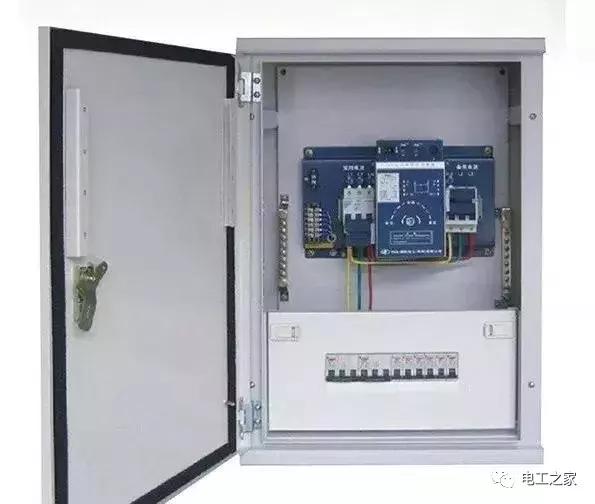

配电箱设计路由规范!

配电箱路由要求

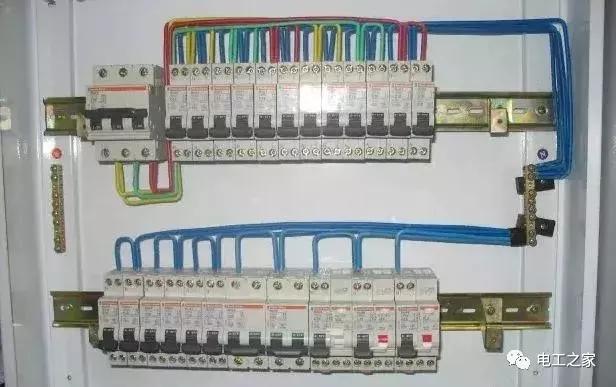

上端入线,下端出线,主电路在左边,控制电路在右边,水平、平坦、垂直。

有明敷线和暗敷线。明亮的应用可以通过鞘线,或通过管道和线槽。黑暗的应用主要是通过管道,隐藏在建筑墙或装饰墙中,并且通常上下进出。

配电柜安装前,控制室环境应具备条件,所有室内装修施工已完成,房间干净安全。

(1)配电柜运至现场后,组织开箱检查,检查有无变形、脱漆、仪表组件齐全、备件缺陷、说明书等。做开箱记录。

(2)根据施工图的布置,在基础型钢上依次放置开关柜号。成排的机柜就位后,首先找到机柜两端的机柜,然后拧紧机柜下顶部三分之二高度的小线,并以机柜表面为标准逐一对齐。正时用0.5毫米垫片调整,每个垫片较多不超过3个。

(3)就位对准后,根据柜体的尺寸固定固定螺丝孔,柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。高低压开关柜用预留角钢焊接牢固,电缆夹层以上外露部分全部用花纹钢板铺砌,柜前柜后1200mm×10mm(宽×厚)绝缘全部铺砌。

④开关柜相邻两个机柜的水平偏差不大于2mm,所有机柜的水平偏差不大于5mm,相邻两个机柜的不平度不大于1mm,所有机柜的不平度不大于5mm,机柜之间的接缝不大于2mm。

(5)设备定位后,再次拧紧并检查内部紧固件,尤其是导体连接端。柜内接线完成后,用真空吸尘器清除柜内杂物,保持设备内外清洁,准确识别设备位置号和电路号。

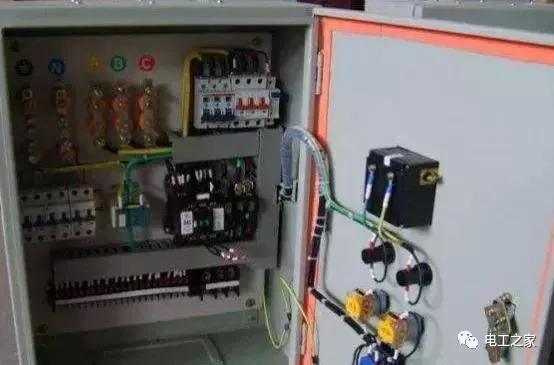

配电箱设计路由规范!

配电柜安装完成后,将桥架安装在机柜上方。配电柜进线和出线电缆的开口位置应由供应商根据尺寸预留。电缆敷设后关闭。桥架和机柜接地母线应采用专用接地线可靠接地。桥架与配电箱(机柜)之间的连接应用橡胶板连接,以保护电线和电缆。二次回路接线配电柜机柜中二次回路的接线及相关测试应在出厂前完成。配电柜设备到达现场后,应在甲方现场工程师和监理的监督和指导下及时验收。相关技术文件应完整。配电柜包装和密封良好,所有部件齐全完好,接线可靠。配电柜安装固定后,应对配电柜的二次接线回路逐个进行绝缘试验。测试应使用500伏级绝缘测试仪器,测试结果应大于1ω。所有二次回路控制线或电缆由多股软铜线制成,端子由具有适当规格的端子制成。烫锡后,用专用压接钳压接。中性焊剂应用于熨烫锡。

配电箱设计路由规范!

其他要求:

(1)抽屉开关柜安装还应满足以下要求:A .抽屉应灵活轻便,推拉自如,无堵塞或碰撞;b、动触头和静触头的中心线一致,触头紧密接触;c、抽屉机械联锁或电气联锁装置动作正确可靠,保证断路器分闸、隔离触头能分离;d .抽屉与柜体之间的接地触点紧密接触;当抽屉被推入时,抽屉的接地触点比主触点先接触,当抽屉被拉出时,过程相反。

(2)在配电柜二次回路绝缘试验前,仔细检查设计图纸,柜内的易损部件应提前拆除。

(3)配电柜在安装过程中应确保油漆层完整,无破损,机柜照明齐全。

(4)变电站室内设备外壳必须接地良好。

尽管安装步骤看起来很繁琐,但每一步都是不可缺少的。只有遵循以上步骤,才能完成配电柜的安装。

更多选型规格报价定制等问题可及时联系厂家,以上就是配电箱设计路由规范!全部内容。
