“配电箱”是“照明配电箱”和“电源配电箱”的通称，用于配电！主要有“发电”、“输电”、“变电”和“配电”。通常情况下，首先产生电力，然后在升压变压器变为高电压后，电力被转移到各个地方。升压变压器逐步转换到我们需要的电压后，电力设备较终通过配电设备转移。

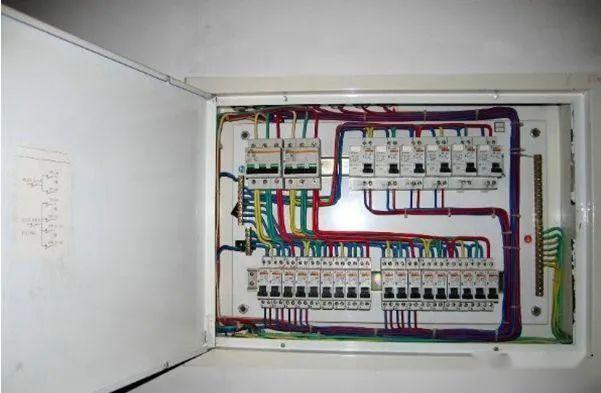

配电箱是一个庞大的数据参数，是集配电、计量、保护、控制和无功补偿于一体的新型综合。低压森林一般由开关设备、测量仪器、保护装置和辅助设备组成，按照电气接线要求，组装在封闭或半封闭的金属柜内或屏幕上，形成低压配电箱。在正常操作过程中，电路可以通过手动或自动开关接通或断开。

首先，配电箱成分主要分为两部分

(1)成套零件:即配电箱外壳及相关附件。

(2)电气部件及相关附件:即空气开关及其所需附件。

二。机柜由以下部分组成

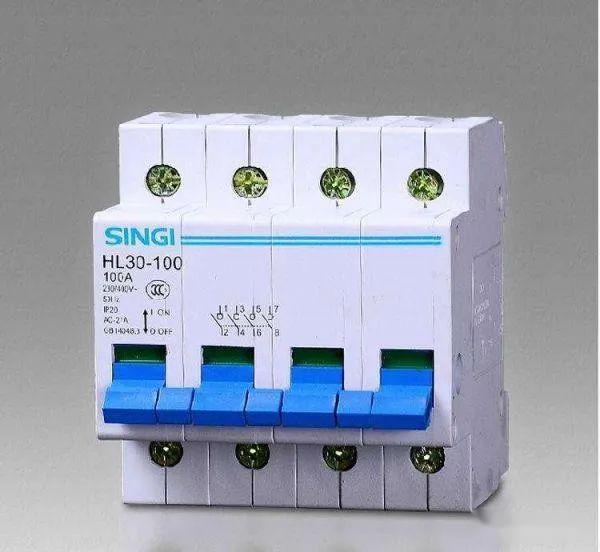

(1)断路器

断路器:两个开关都是配电柜的主要元件，常用的有空气开关、漏电开关和双电源自动转换开关。

空气开关也是空气开关，在电路中接通、断开并携带额定工作电流和短路、过载等故障电流，在电路和负载过载、短路、欠压的情况下，可以快速断开电路，实现可靠保护。

断路器的动触头、静触头和触杆有多种设计，但主要目的是提高断路器的分断能力。目前，利用某种接触结构来限制断路时短路电流峰值的限流原理，对提高断路器的分断能力起到了明显的作用，得到了广泛的应用。

空气开关的工作原理:

自动空气开关，也称为低压断路器，可用于接通和断开负载电路，也可用于控制不频繁启动的电机。它的功能相当于开关、过流继电器、失压继电器、热继电器、漏电保护器和其他电器的部分或全部功能的总和。它是低压配电网中重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠压保护等)等优点。)，动作值可调，分断能力高，操作方便，安全等。，所以它目前被广泛使用。

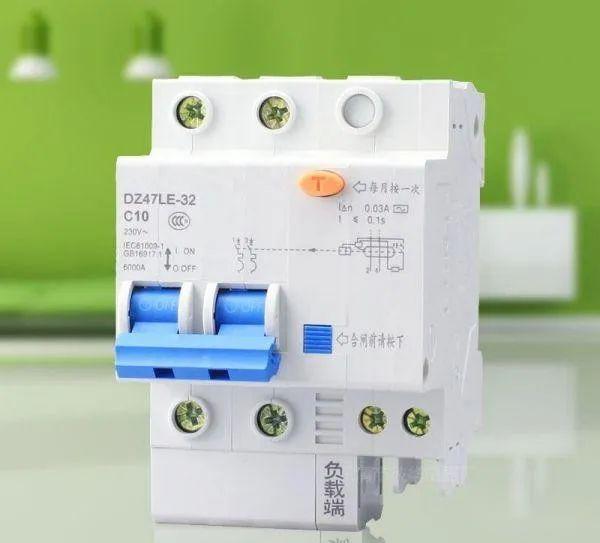

(2)漏电保护开关

漏电保护开关的概念:

它不仅具有漏电保护功能，还能在人们接触带电线路时跳闸，确保人身安全。它是漏电保护器的主要功能。如果电气设备绝缘不良，向外壳漏电，漏电保护器将跳闸，以防止人体接触和触电。同时，具有电流中断、过载保护和短路保护功能。

漏电保护开关的原理:

漏电保护器工作原理图。LH是一种零阶电流互感器，由坡莫合金制成的铁芯和缠绕在环形铁芯上的次级线圈组成。电源的相线和零线穿过圆孔成为零序变压器的初级线圈。变压器的后出线是保护范围。

漏电保护开关的功能:

1)当电气设备或电路发生漏电或接地故障时，可在有人触摸之前切断电源。

2)人体接触带电物体时，可在011秒内切断电源，从而降低电流对人体的伤害程度。

3)可以防止漏电引起的火灾事故。

(3)双电源自动转换开关

双电源自动转换开关是电源选择和选择的自动转换系统。当首先电路出现故障时，双电源自动转换开关自动切换到第二电路向负载供电。如果第二个电路出现故障，双电源自动转换开关自动切换到首先个电路向负载供电。
