高压开关柜结构和工作原理

高压开关柜结构和工作原理详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

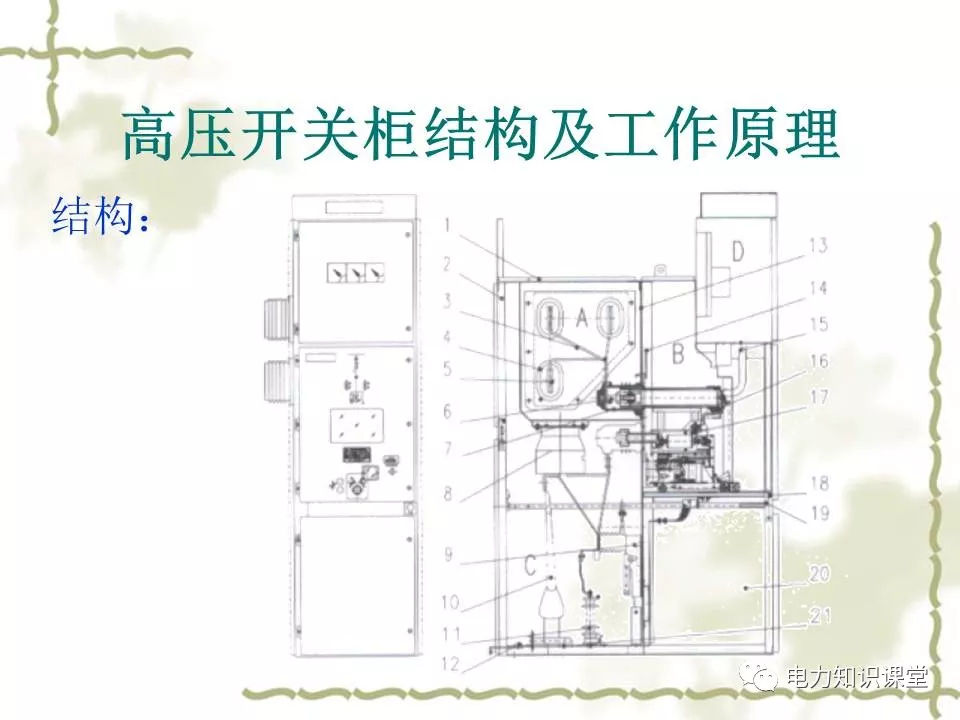

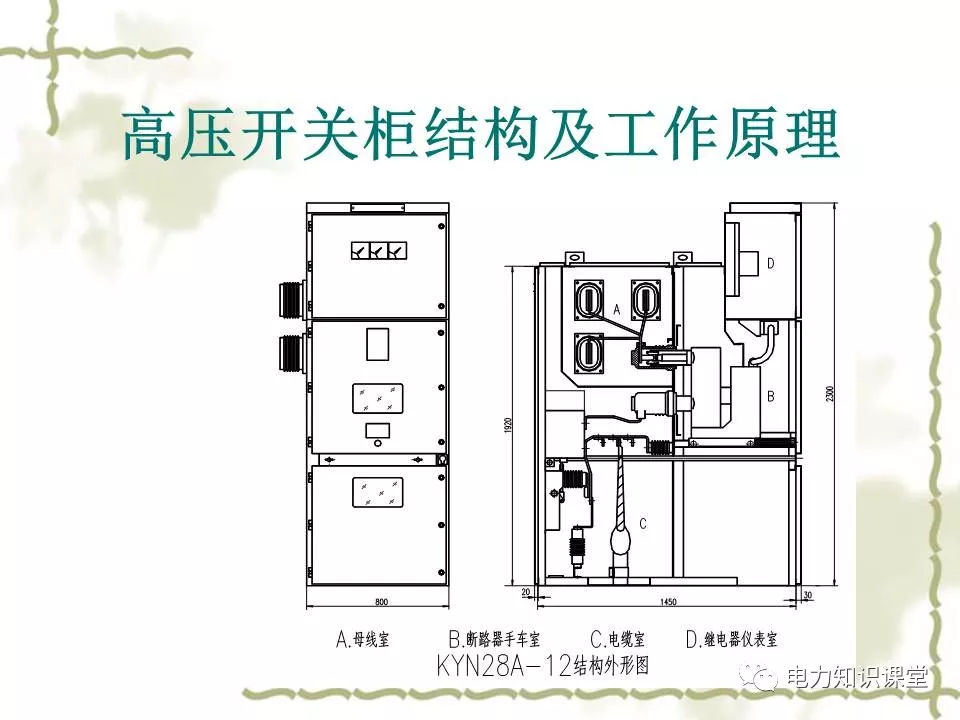

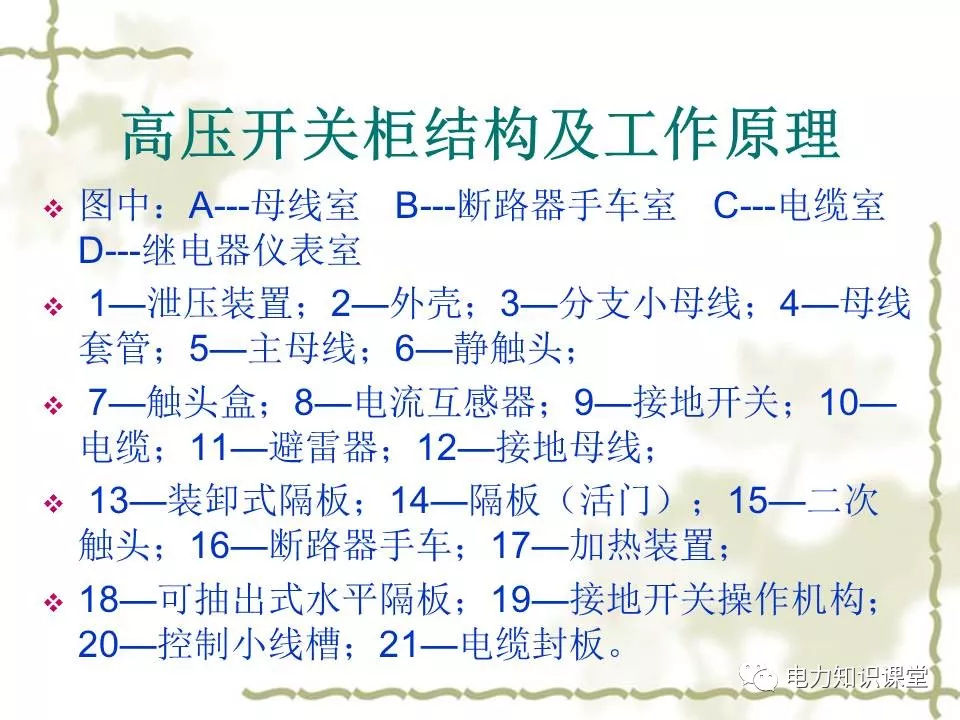

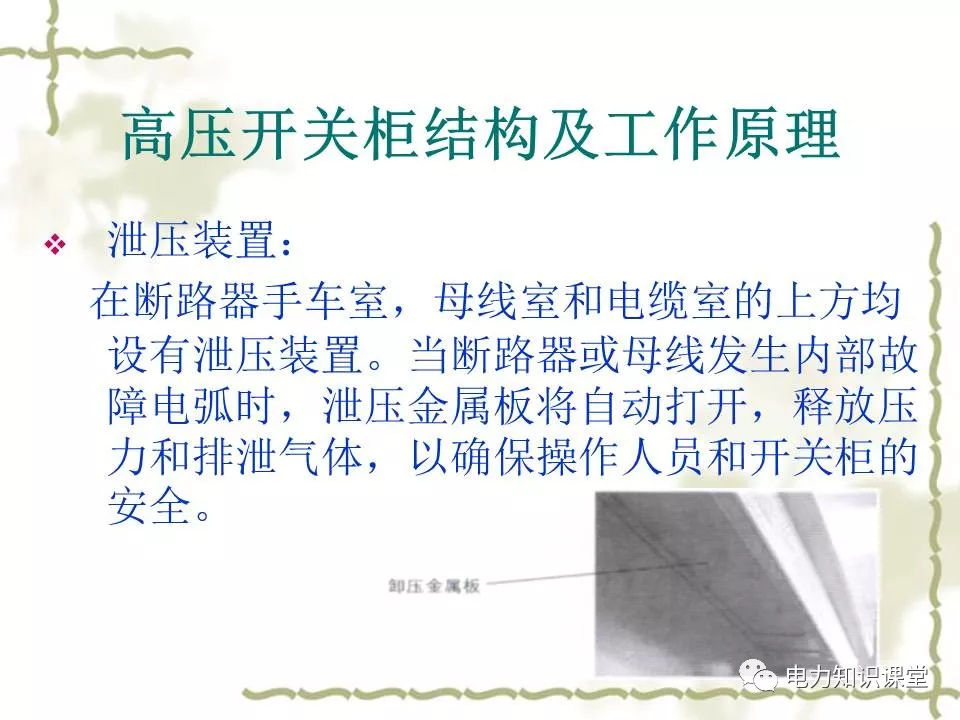

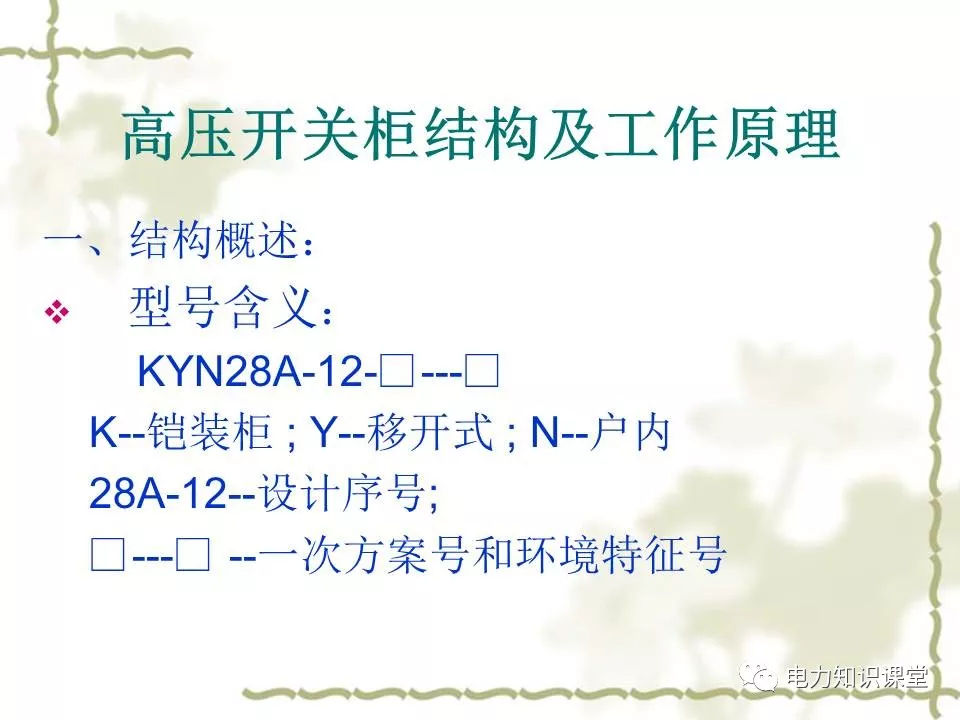

开关柜的机柜为组装式结构,且开关柜的机柜不靠墙安装。机柜分为四个独立的隔间:手车室、主母线室、电缆室和继电器仪表室。机柜外壳防护等级为IP42,每个机柜防护等级为IP2X。

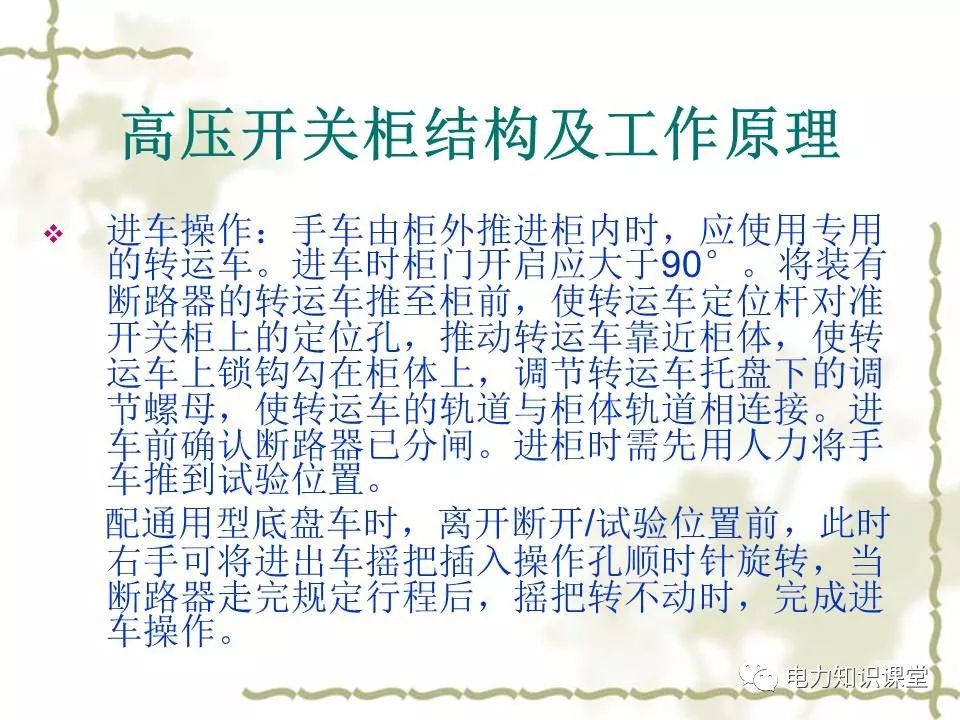

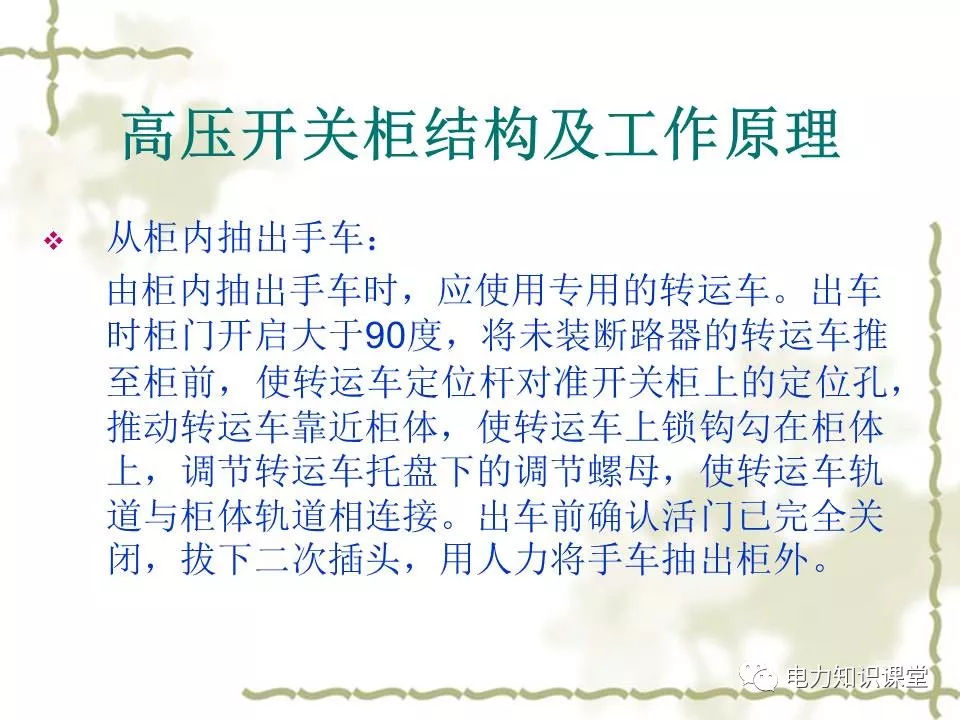

手车:手车由开关柜的主要部件和推进底盘组成。手推车采用中央结构,通过专用的转运车可以方便地操作进出柜。以断路器为例:手车的下部是推进用的底盘车,断路器固定安装在底盘车上。底盘车内设有推进机构,实现断路器手车的进出操作。底盘车还配有联锁机构,以实现断路器和机柜之间的各种联锁。

手推车房

高压开关柜结构和工作原理

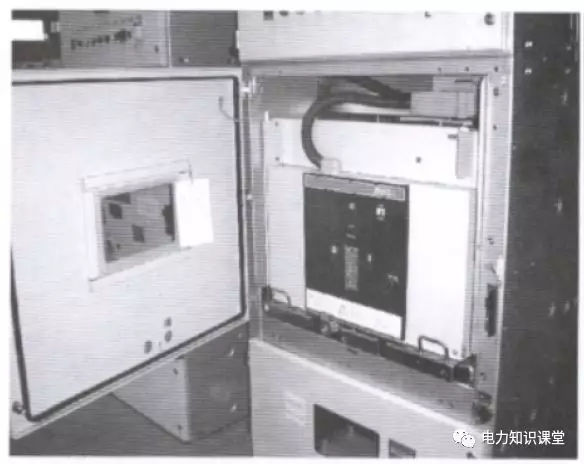

导轨安装在隔间的两侧,用于在机柜中移动时引导和定位手推车。静触头盒的隔板(挡板)安装在手车室的后侧。当手车从断开位置/测试位置移动到工作位置时,阻挡上下静触头盒的活门自动打开;当手车向相反方向移动时,阀门将自动关闭,直到手车移动回到关闭位置/测试位置,完全阻塞静态接触盒,在隔间之间形成有效的隔离。断路器室的门上有一个观察窗。通过观察窗,可以观察手车在车厢内的位置、断路器的闭合和断开、打开和闭合显示、储能状态等。

主公共汽车室:

高压开关柜结构和工作原理

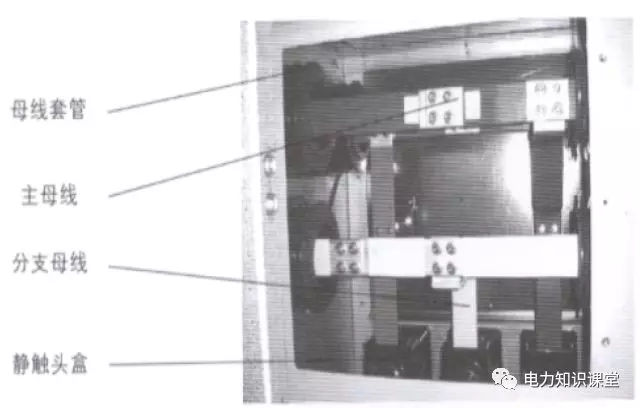

主母线室通过贯穿件与相邻的两个机柜连接,并由安装在机柜侧壁隔板上的母线套管支撑和固定。所有母线应使用热收缩绝缘套管密封。主母线和连接母线采用横截面为矩形的铜排,分支母线直接连接在静触头盒和主母线之间。如果有内部故障电弧,机柜侧壁上的隔板和母线套管可有效防止事故蔓延至相邻机柜。

有线电视室

高压开关柜结构和工作原理

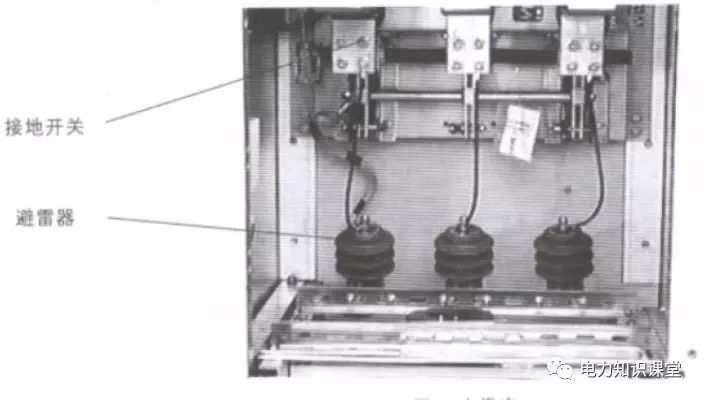

Ben 开关柜有很大的电缆室空间。电流互感器、接地开关、避雷器等电气元件布置在电缆室内。

中继仪器室

高压开关柜结构和工作原理

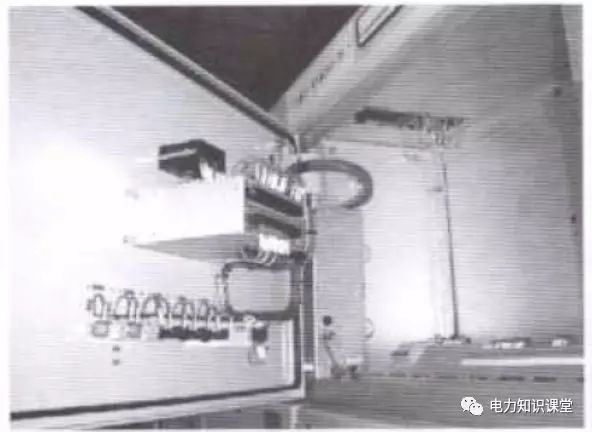

继电保护元件、仪表、现场监控指示器和各种二次设备安装在继电仪表室。通信电缆孔预留在仪器室的后下部,方便机柜之间的通信电缆。

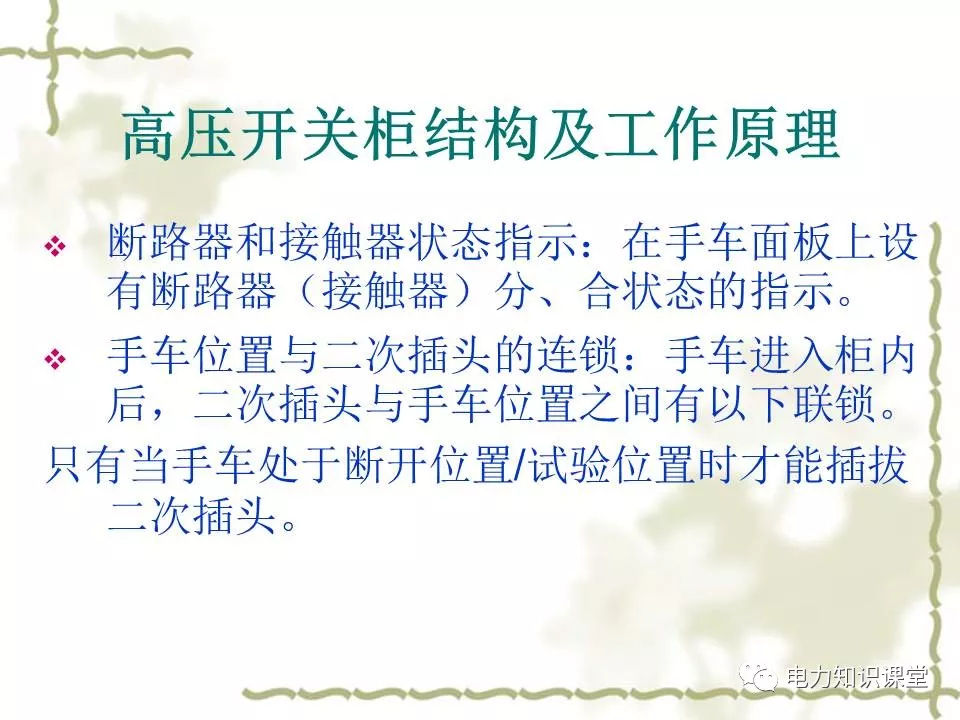

二。互锁:

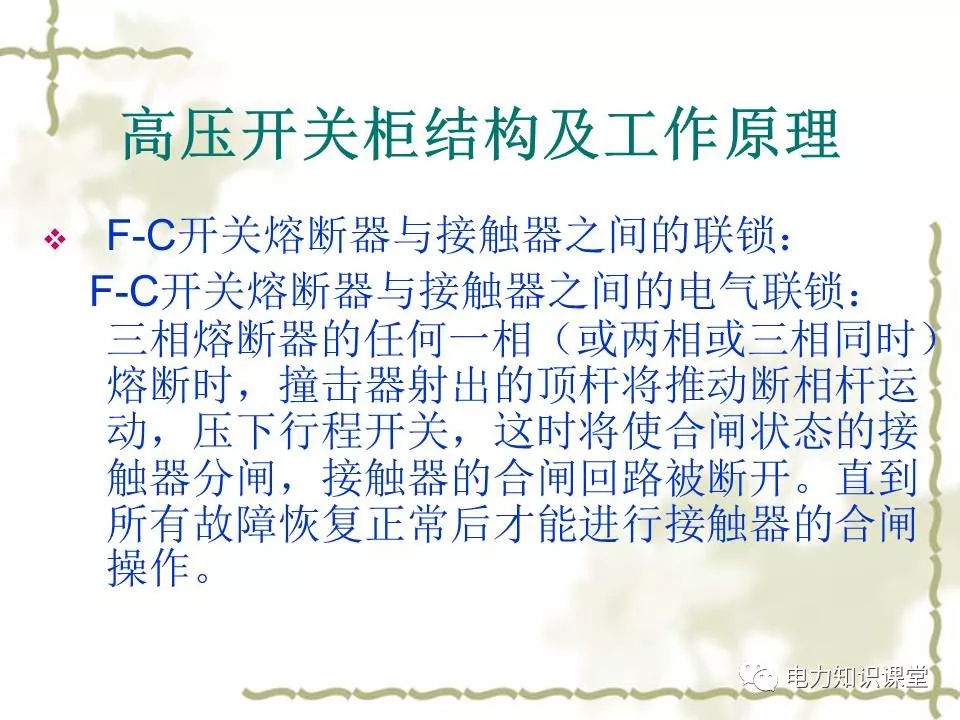

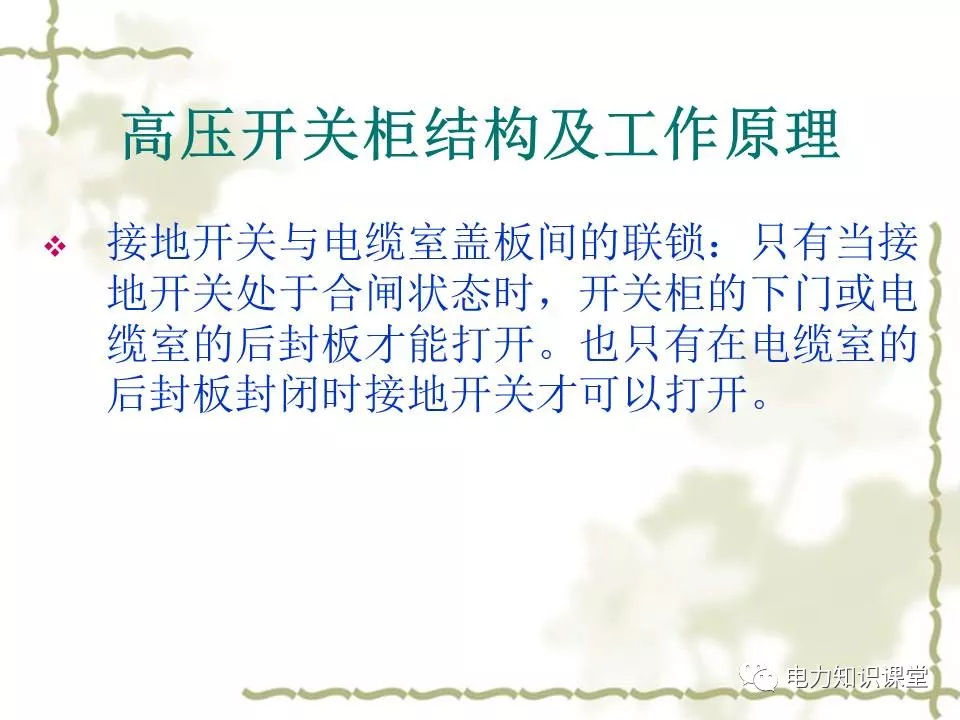

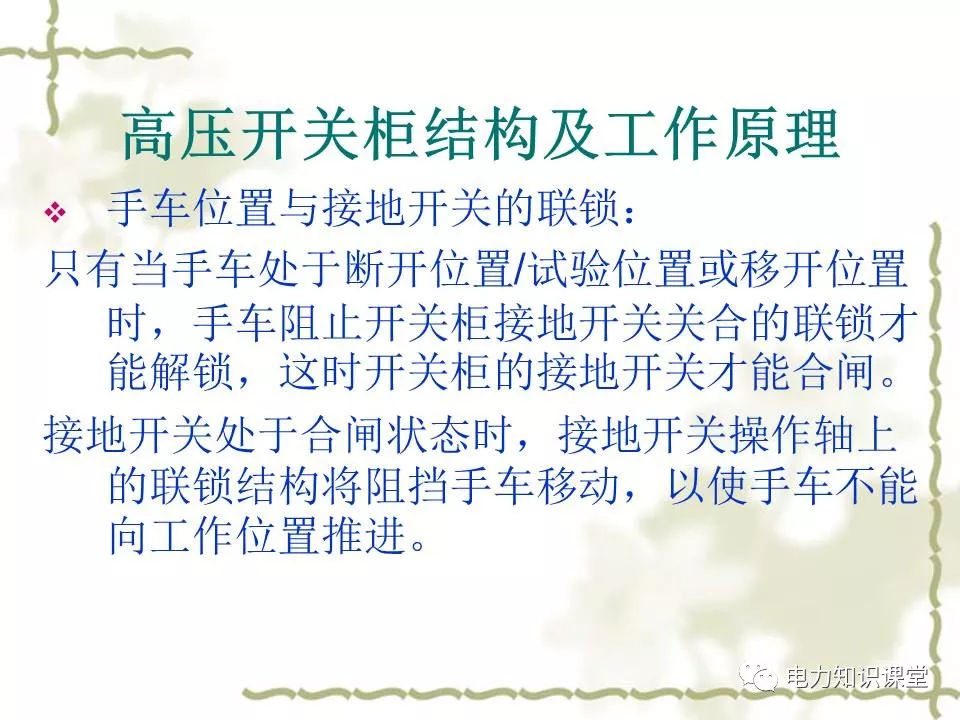

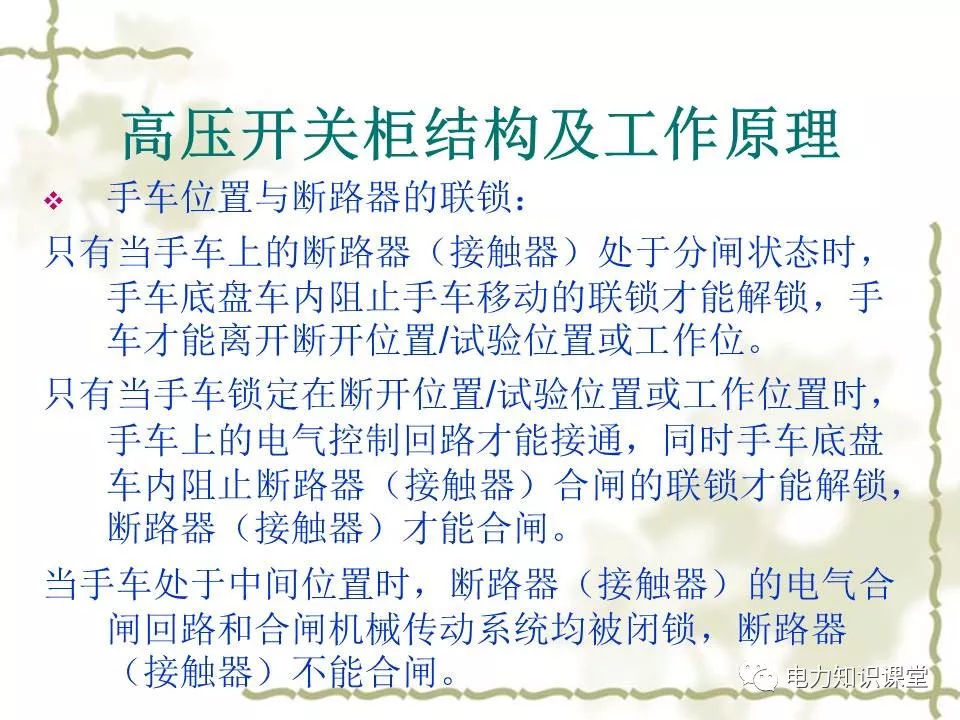

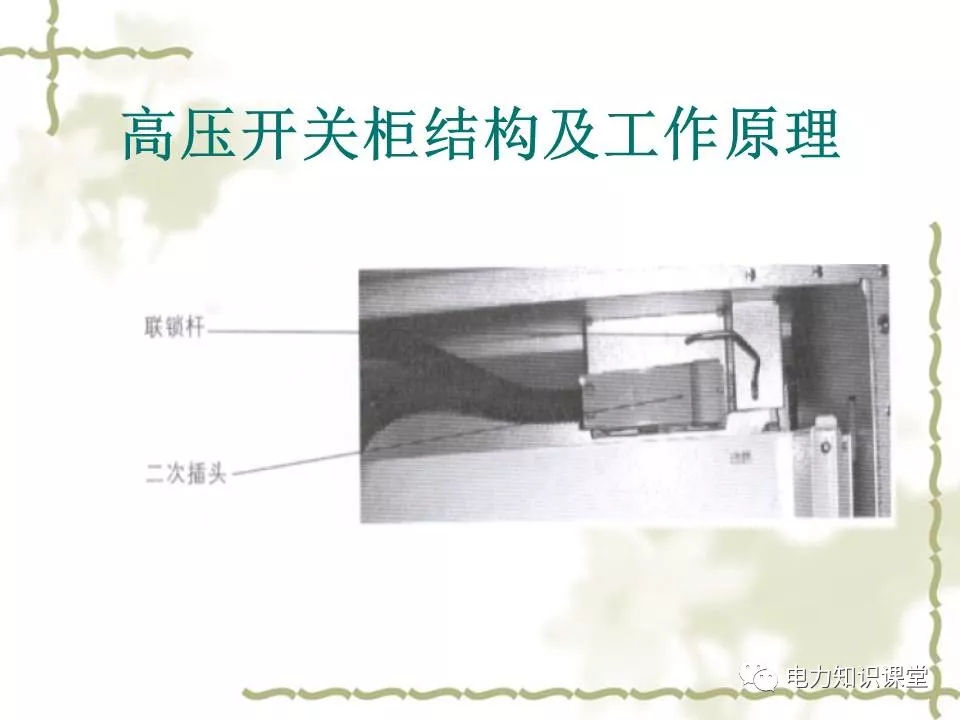

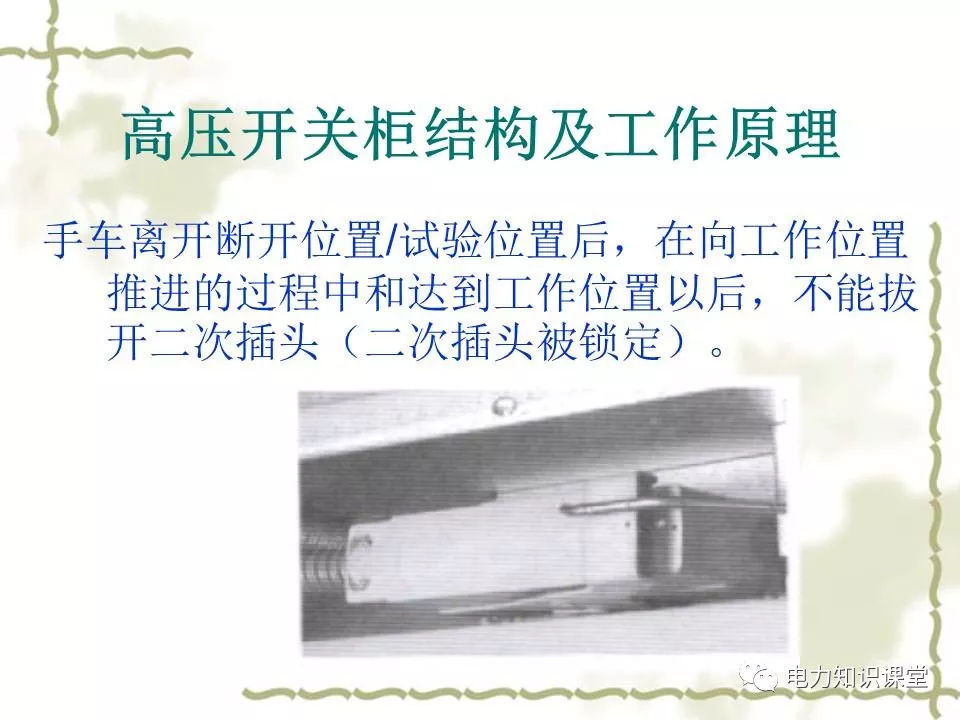

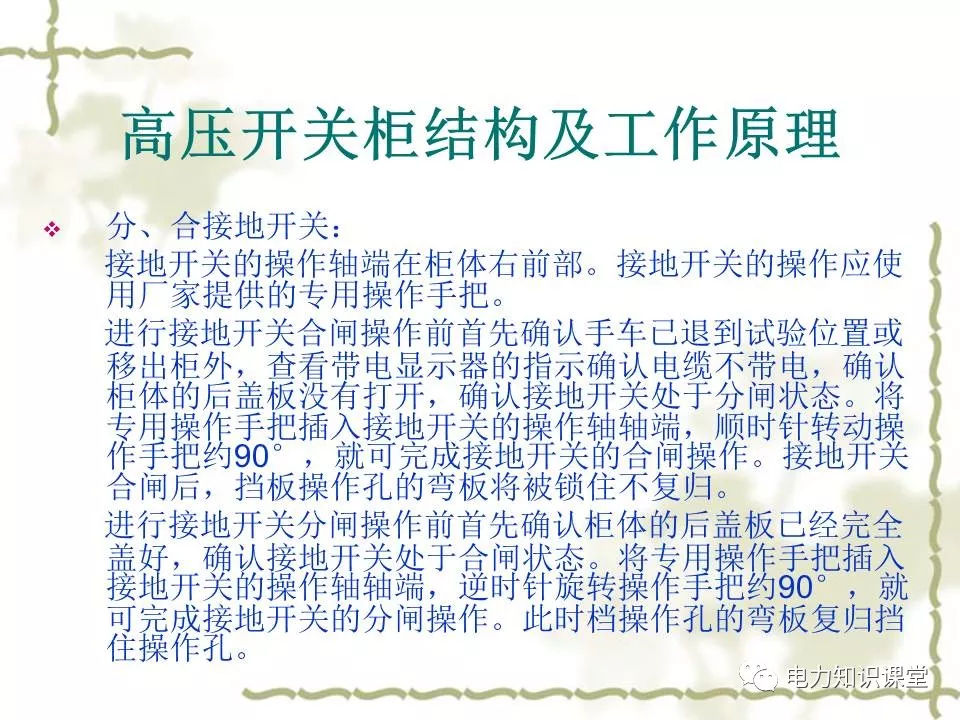

高压开关柜的“机械联锁”是确保设备和人员安全、防止误操作的重要措施。这在“3 ~ 5kV交流金属封闭开关设备”(GB39091)中有明确规定。本国家标准将“联锁”描述为“金属封闭开关设备应具有:隔离开关(隔离插头),以防止负荷分配和关闭;防止断路器、负载开关和接触器误开或误合(允许暗示);当接地开关处于闭合位置时,防止接地开关闭合断路器、负荷开关和其他开关;防止接地开关通电时误合;上述防止电气误操作的五项措施被称为“五项预防措施”“五防”装置一般可分为三类:机械、电气和综合。

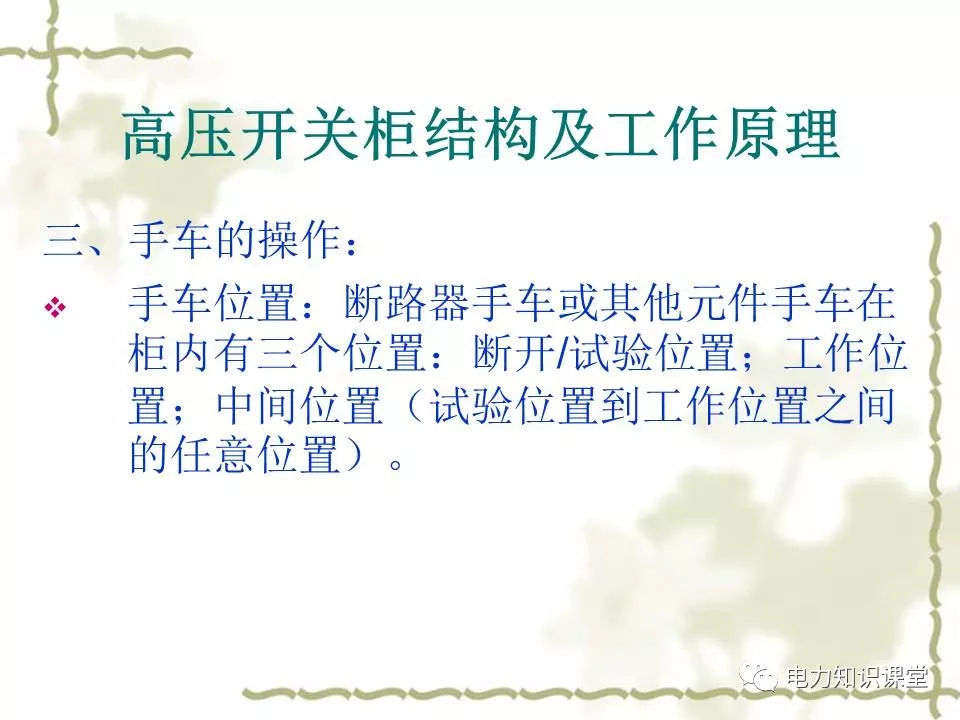

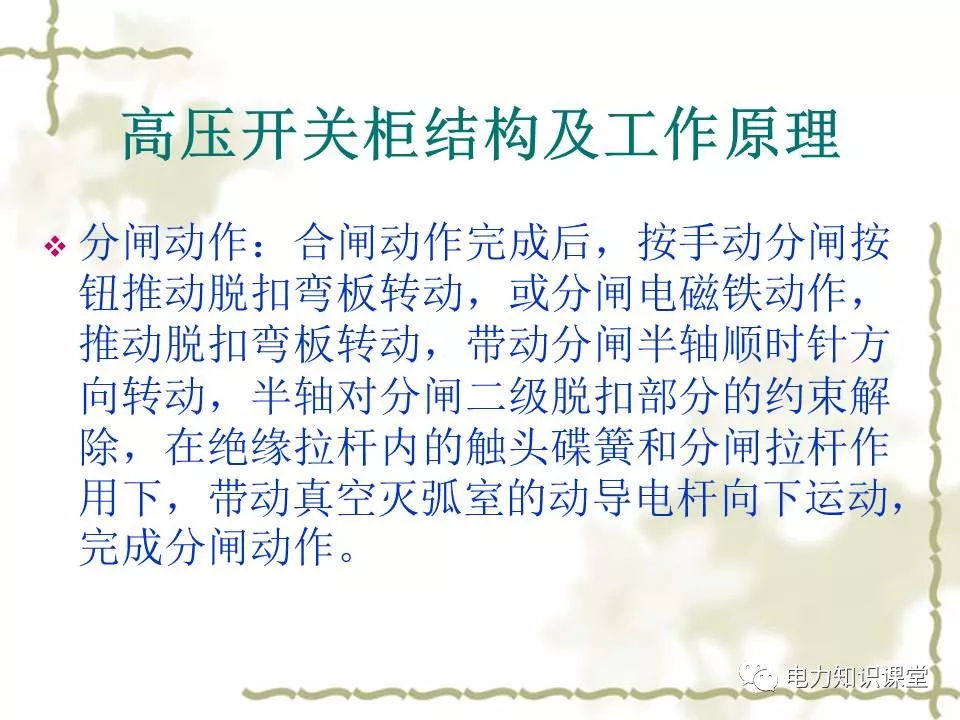

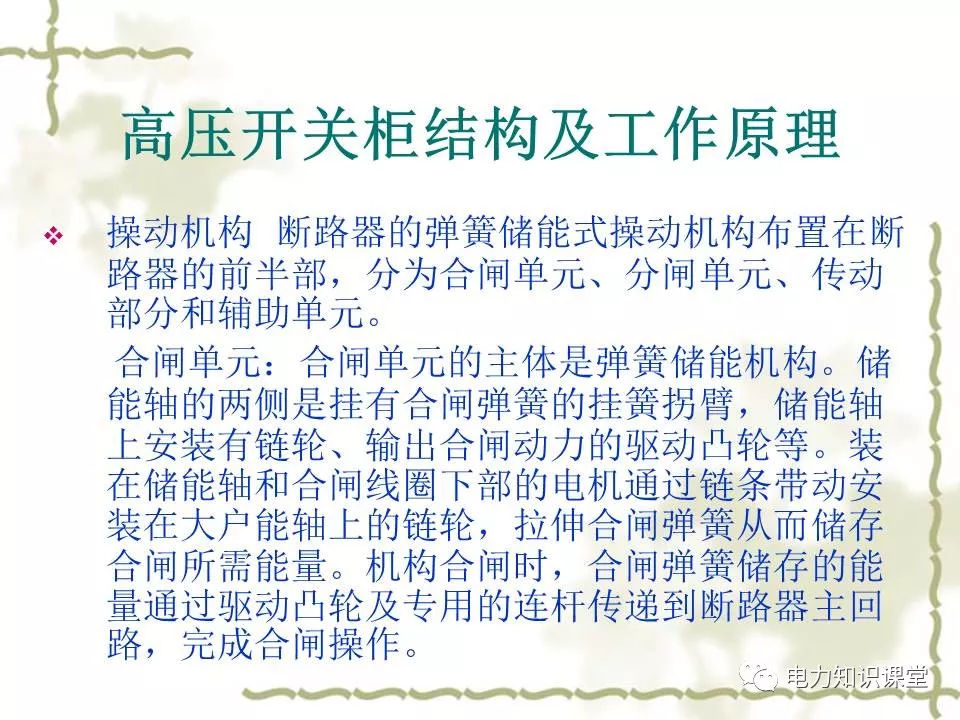

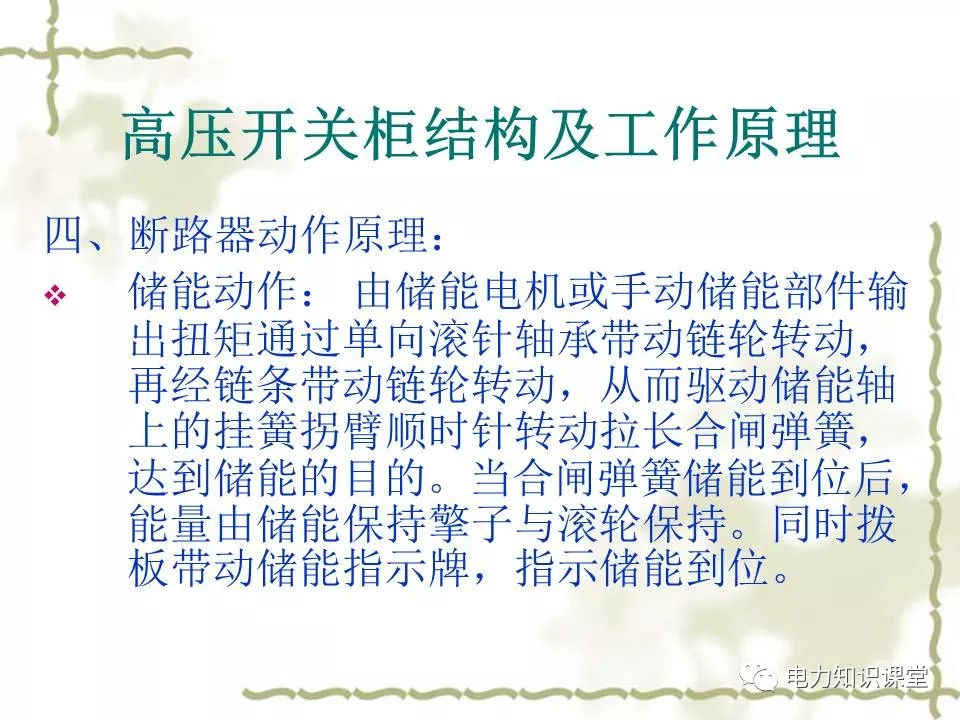

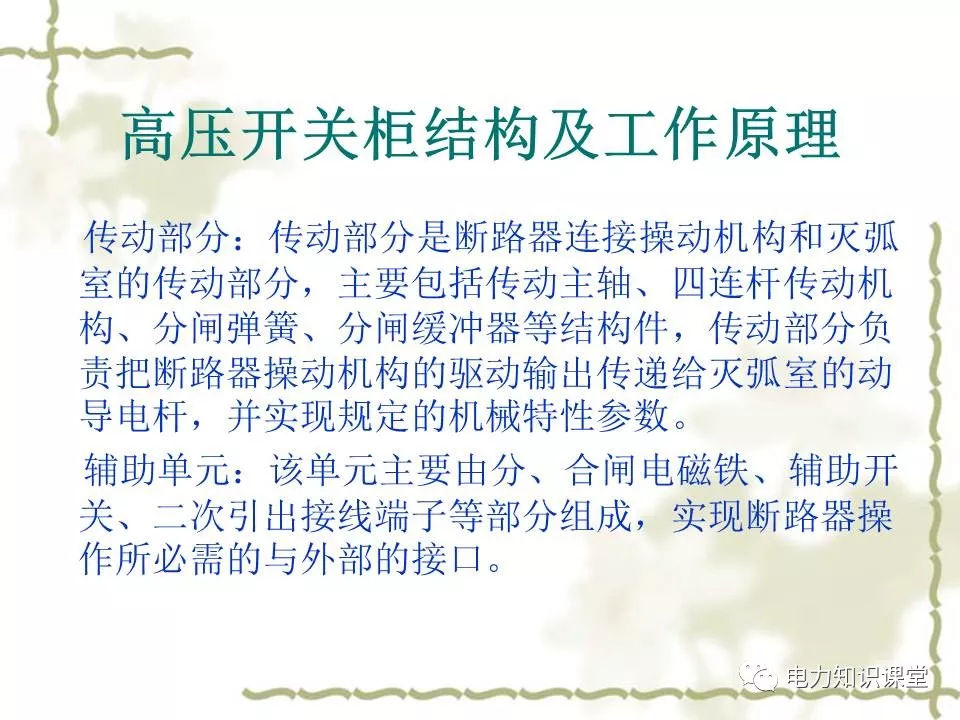

高压开关柜结构和工作原理

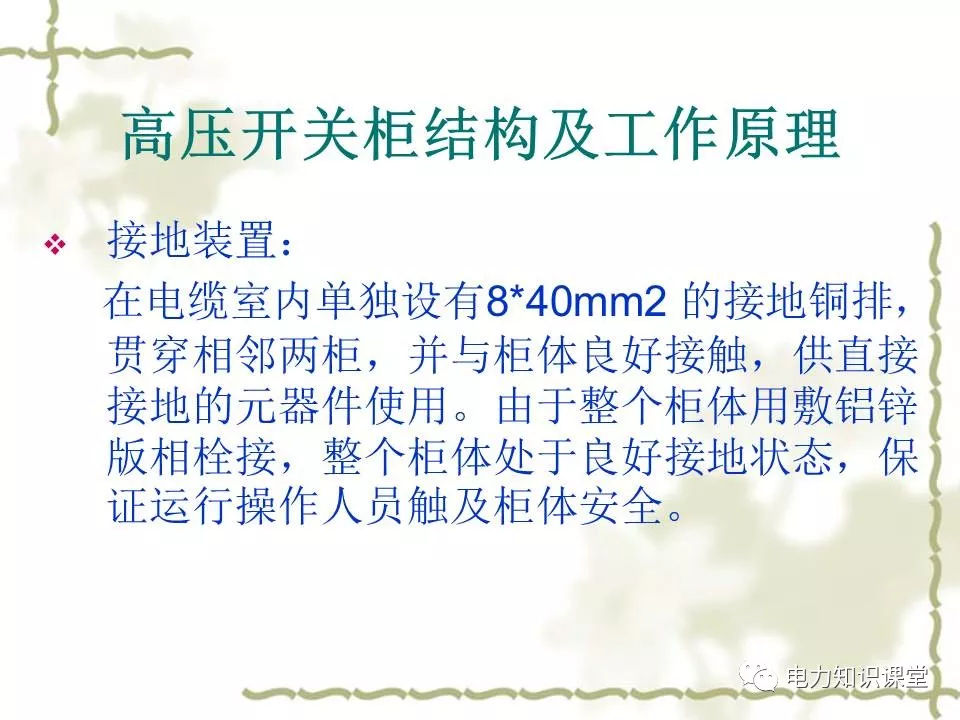

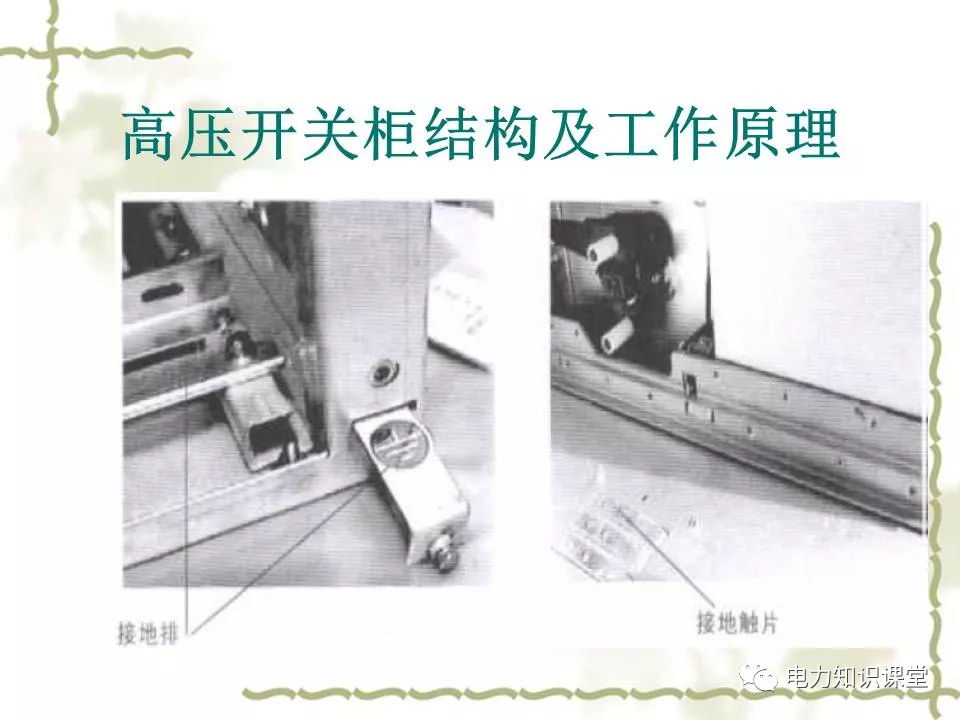

高压开关柜结构和工作原理

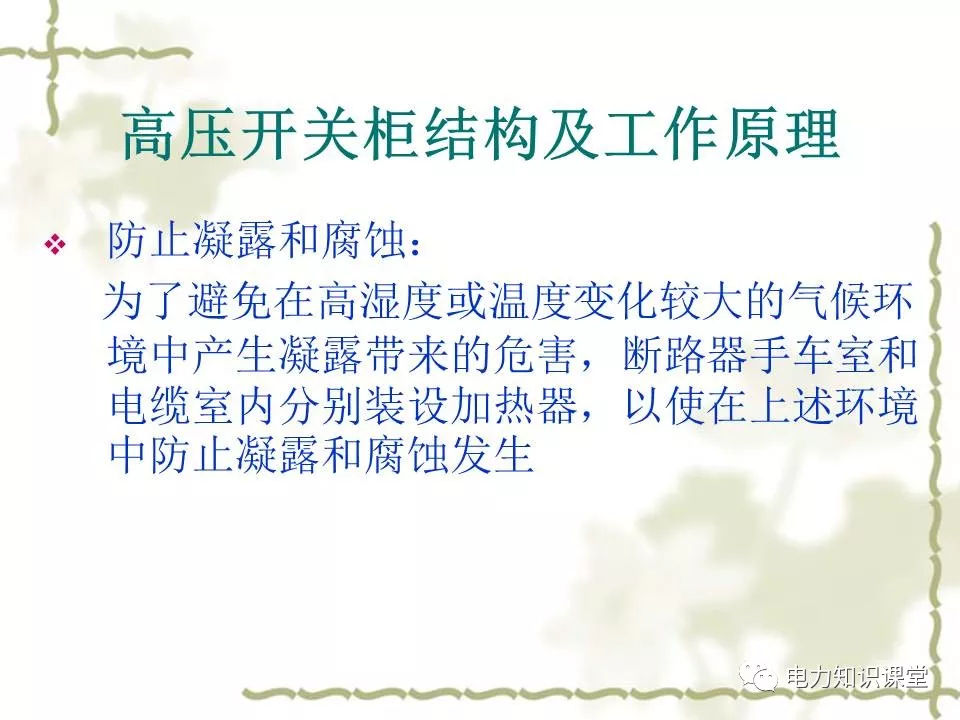

高压开关柜结构和工作原理

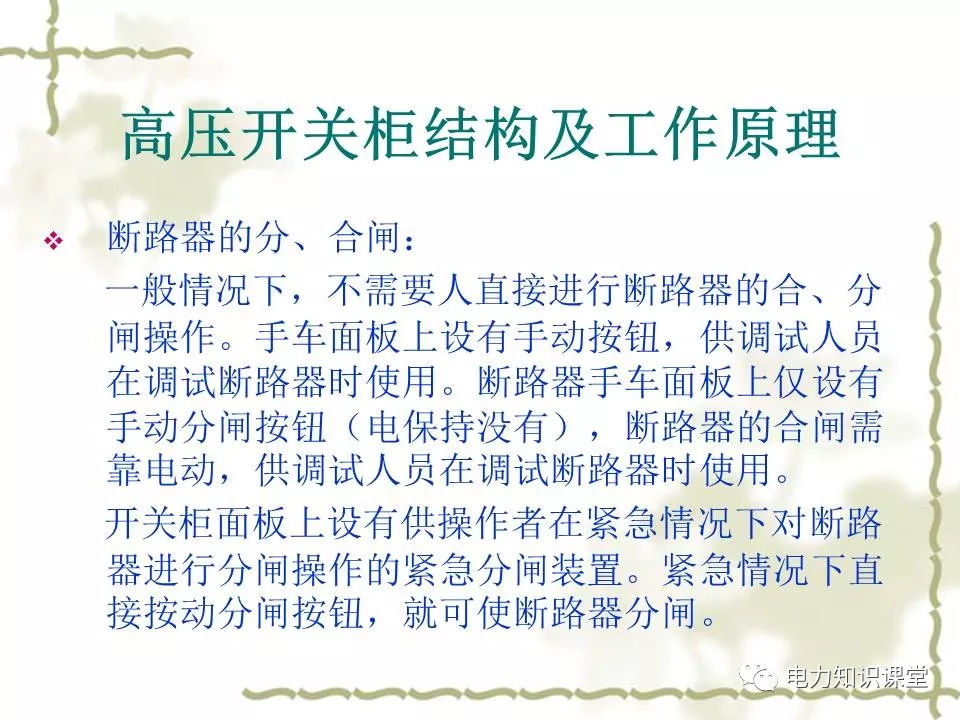

高压开关柜结构和工作原理

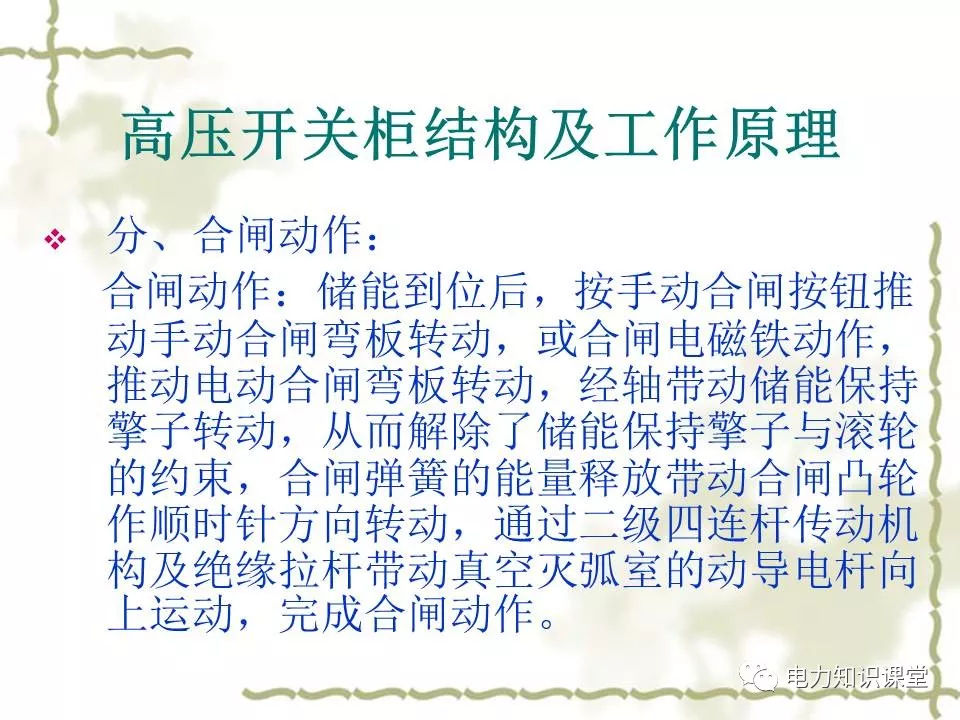

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

2

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理

高压开关柜结构和工作原理
