高电压开关柜概述:

基本概念:开关柜(也称为成套开关或成套配电设备)它是一种主要由断路器组成的电气设备。指制造商组装相关高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等的设备。根据主电气接线图的要求，以及在电力系统中接收和分配电能的装置的要求，将其分成封闭或开放的金属柜。

高压开关柜功能:高压开关柜广泛用于配电系统中接收和分配电能。不仅部分电力设备或线路可以根据电网的运行要求投入或退出运行，而且当电力设备或线路发生故障时，故障部件可以迅速从电网中移除，从而保证电网中无故障部件的正常运行以及设备和运行维护人员的安全。因此，高压开关柜是一种非常重要的配电设备，其安全可靠运行对电力系统具有重要意义。

高压分类开关柜:

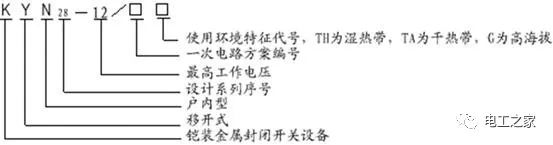

KYN积型号及其含义:

KYN高压成分开关柜:

开关柜由两部分组成:固定柜体和可抽出部分(简称手车)。

开关柜的外壳和隔板由镀铝锌钢板制成。整个柜体精度高、耐腐蚀、抗氧化、机械强度高、外形美观。柜体采用组装结构，由铆钉螺母和高强度螺栓连接而成。因此，集合开关柜可以保持大小的统一。

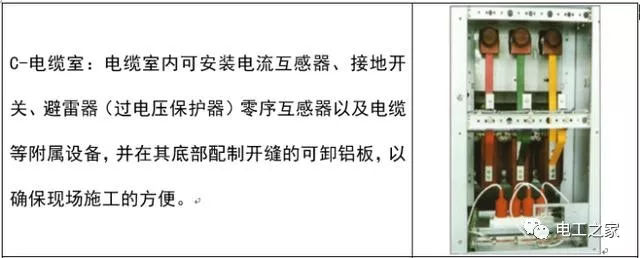

开关柜由隔板分为手车室、母线室、电缆室和继电器仪表室。每个单元都接地良好。

公共汽车房:

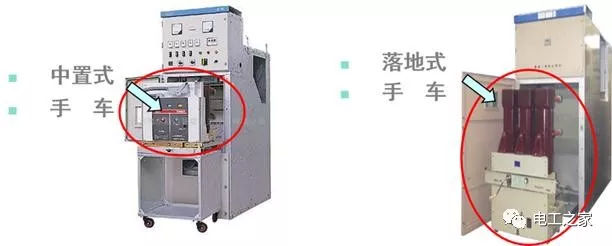

b手车(断路器)室

断路器室内安装有专用导轨，供断路器手车滑动和工作。手推车可以在工作位置和测试位置之间移动。固定触点的隔板(挡板)安装在手车室的后壁上。在手车从测试位置移动到工作位置的过程中，隔板自动打开，反方向移动的手车完全复合，保证操作者不会接触带电体。

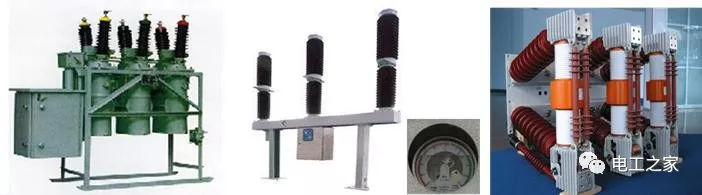

断路器可分为:

油断路器:分为多油断路器和低油断路器。它们都是在油中打开和关闭的触点。变压器油用作灭弧介质。

压缩空气开关。使用高压压缩空气吹灭电弧的断路器。

SF6断路器:一种使用SF6气体灭弧的断路器。

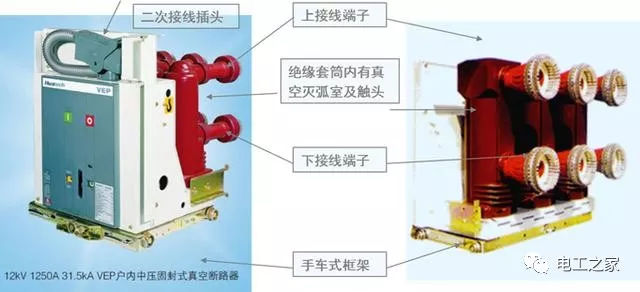

真空断路器:其触点在真空中打开和闭合，在真空中熄灭的断路器。

固体气体断路器:一种使用固体产气材料和在电弧高温作用下分解的气体来熄灭电弧的断路器。

磁吹断路器:一种通过空气中的磁场将电弧吹向灭弧栅，拉长并冷却电弧以熄灭电弧的断路器。

操作机制:

根据操作机构使用的操作能量的不同能量形式，操作机构可分为以下几种类型:

1.手动机构:指手动开启的操作机构。

2.电磁机构(光盘):指的是使用电磁铁来开启的操作机构。

3.弹簧机构:指利用人力或电机使弹簧储能实现提前闭合的弹簧闭合操作机构。

4.电机机构:指关闭和打开电机的操作机构。

5.液压机构:指用高压油推动活塞开关的操作机构。

6.气动机构(CQ):指利用压缩空气推动活塞实现关闭和开启的操作机构。

7.永磁机构:永磁体用于保持断路器的位置。它是一种电磁操作、永磁维护和电子控制的操作机构。

=手车0+ 3个位置:

工作位置:断路器与一次设备相连。接通电源后，电力通过断路器从母线传输到输电线路。

测试位置:二次插头可以插入插座获得电源。断路器可以开关，相应的指示灯亮。断路器与一次设备没有连接，可以进行各种操作，但不会对负载侧产生任何影响，因此称为试验位置。

维护位置:断路器与一次设备(母线)无连接，失去操作电源(二次插头已拔出)，断路器处于断开位置。

开关柜联锁:

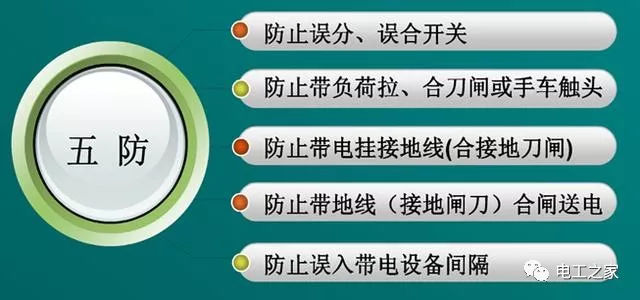

开关柜具有可靠的联锁装置，满足五项预防措施的要求，有效保证了操作人员和设备的安全。

一、断路器手车在推拉过程中，不能合闸；

b、断路器手车只有在试验位置或工作位置时才能闭合和打开，断路器闭合后手车不能脱离工作位置；防止断路器在闭合状态下推动或拉出负载区域。

c、只有当接地开关处于断开位置时，断路器手车才能从试验位置移动到工作位置；只有当断路器手车处于试验位置或柜外时，接地开关才能接通或断开；

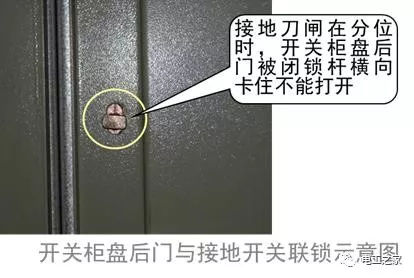

d、当接地开关处于断开位置时，开关柜下车门和后车门不能打开，从而防止误入带电区间。

e、断路器手车处于试验或工作位置，没有控制电压，只能实现手动制动不能合闸。

f、断路器手车处于工作位置，二次插头被锁定不能拔出。

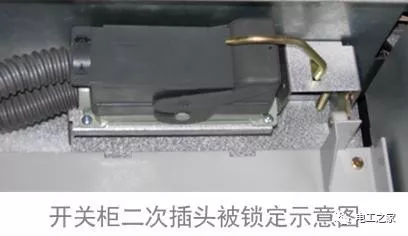

开关设备上的二次线与断路器手车上的二次线通过手动二次插头连接，二次插头的动触头通过尼龙波纹收缩管与断路器手车连接，二次静触头座安装在开关柜手车室的右上方。只有当断路器手车处于测试和断开位置时，才能插入和释放二次插头。当断路器手车处于工作位置时，由于机械联锁，二次插头被锁定且不能释放。

常见故障及处理方法:

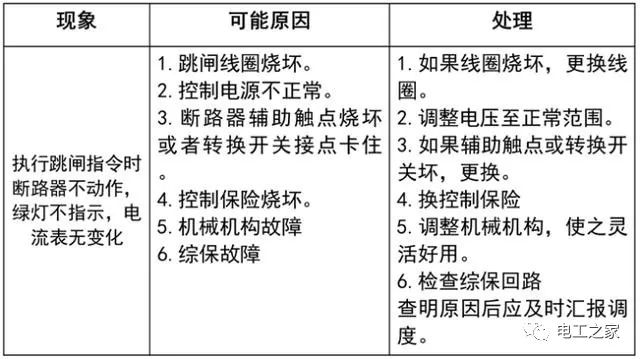

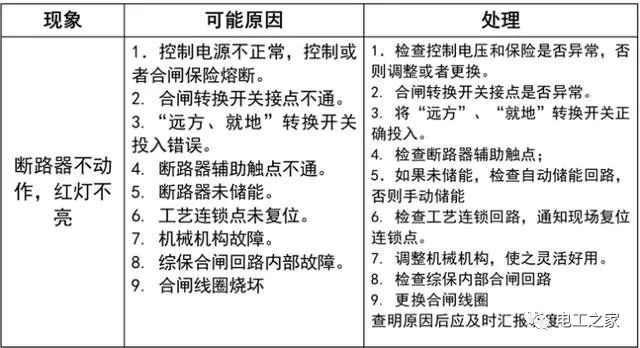

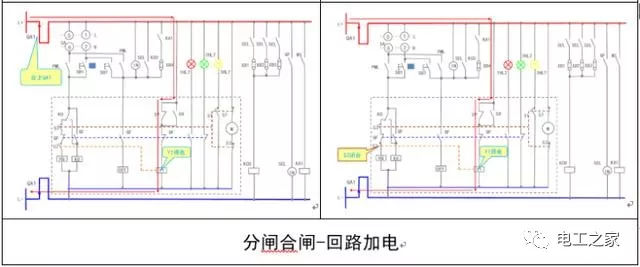

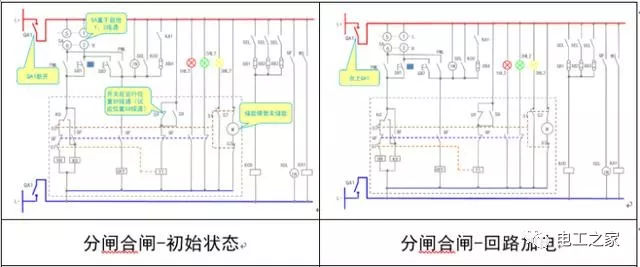

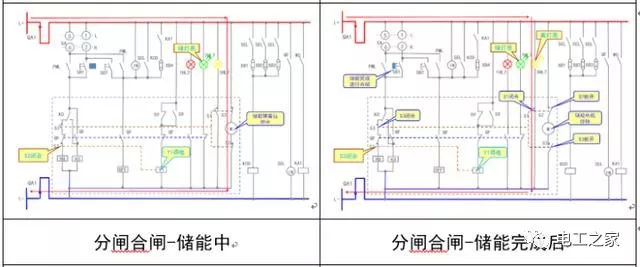

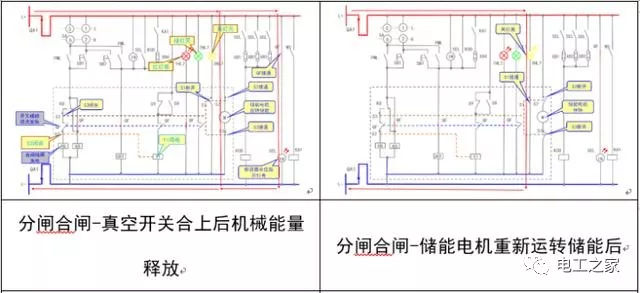

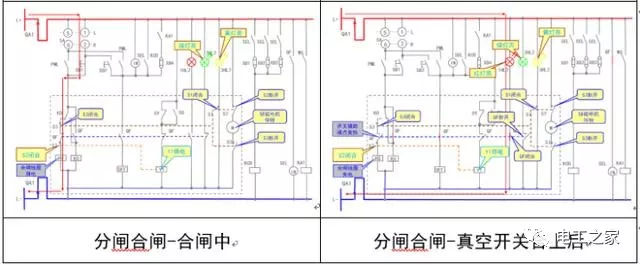

断路器拒绝闭合:

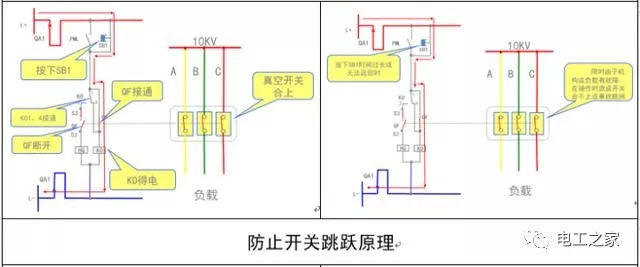

断路器误闭合:

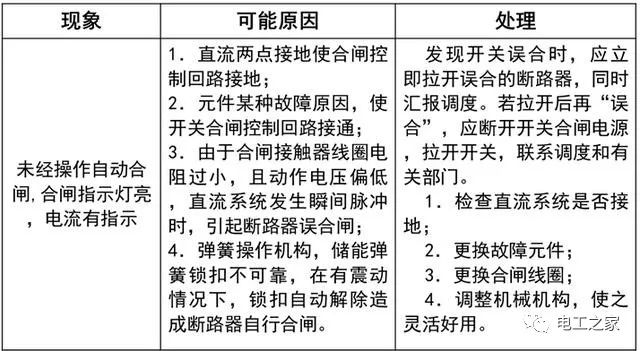

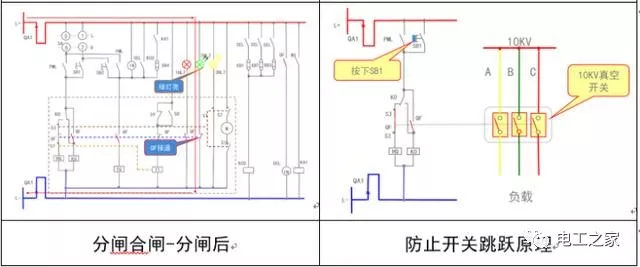

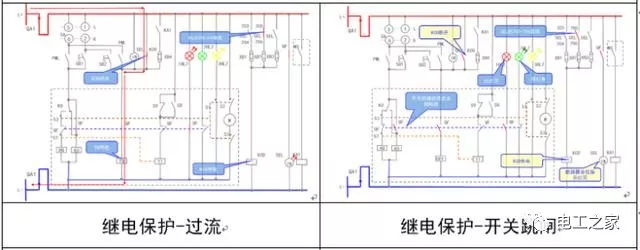

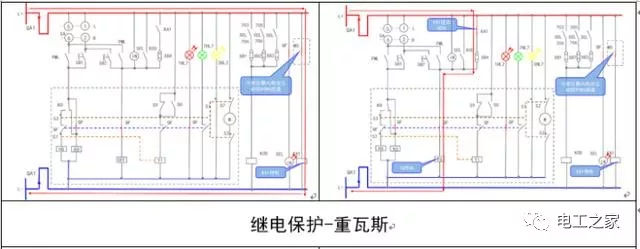

断路器误跳闸:

控制设备-按钮

控制装置-微型和辅助开关:

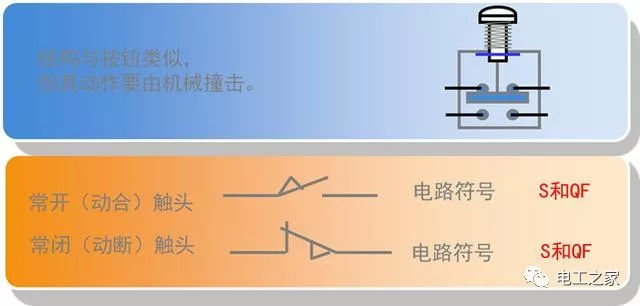

用作极限保护、行程控制和电路自动切换。

继电器类型:

继电器和接触器的工作原理相同。主要区别是接触器的主触点可以通过大电流，而继电器的触点只能通过小电流。因此，继电器只能用于控制电路。

接触器和继电器的相关符号:

接触器控制对象:电机和其他电气负载。

接触器技术规格:额定工作电压、电流和触点数量。

时间继电器类型:

阅读图纸和设计继电器触点控制电路时应注意的问题；

首先，了解过程和控制要求；

明确电机和电器在控制系统中的作用及其控制关系；

在控制电路中，根据控制要求，从上到下、从左到右读取或设计图像。

原理图上的所有电器必须按照国家统一的符号进行标记，所有电器都应按照无动力状态进行指示。

继电器和接触器的电压线圈只能并联，不能串联。

控制顺序只能由控制电路实现，不能由主电路实现。

2

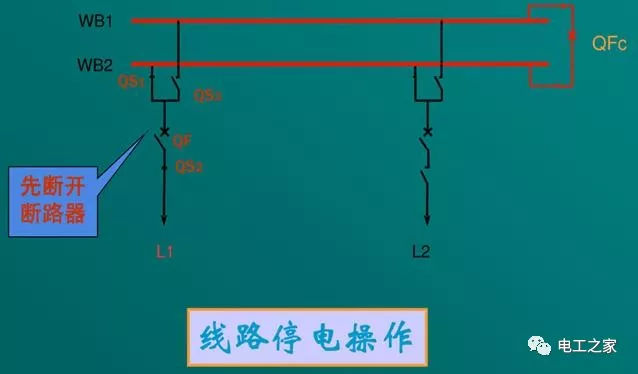

10kV线路切换:

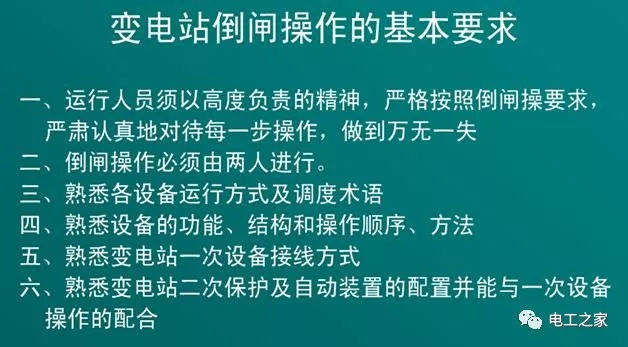

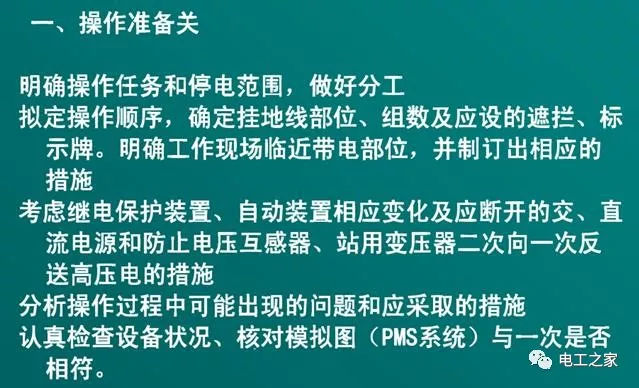

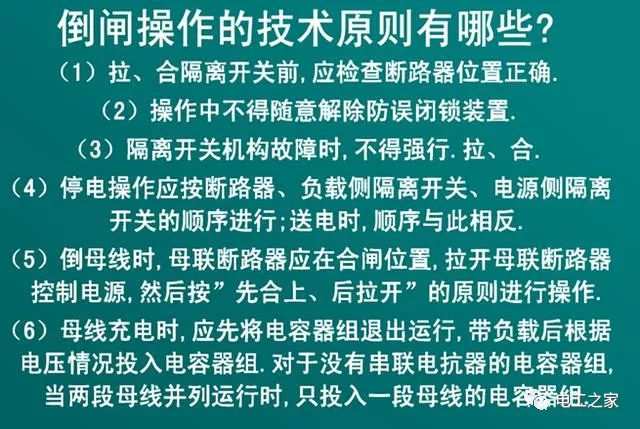

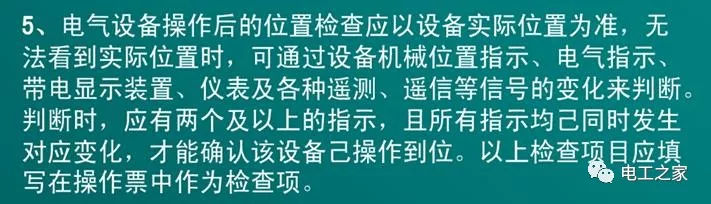

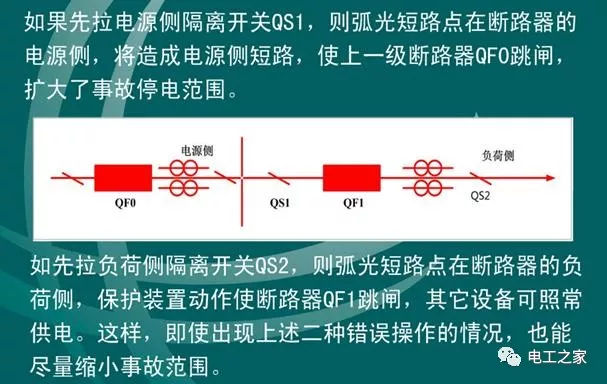

开关操作的基本要求:

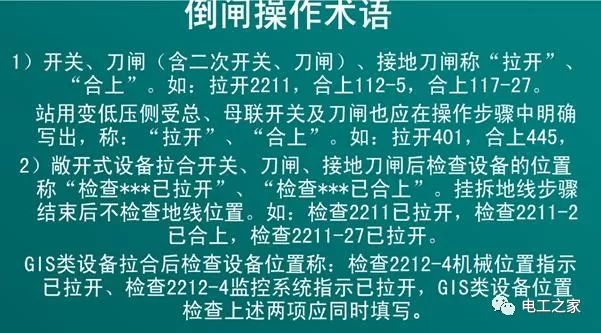

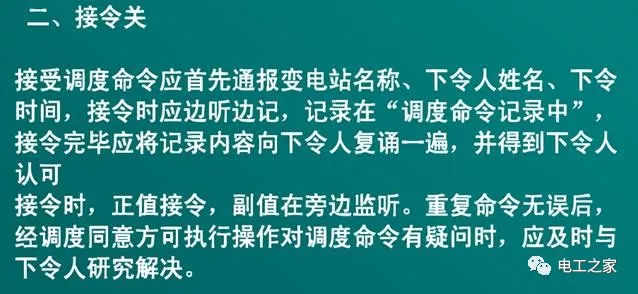

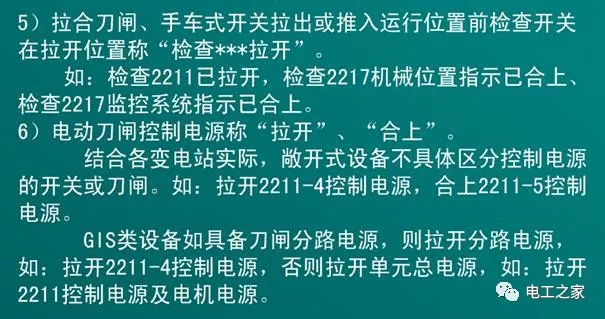

切换操作的内容:
