开关柜安装施工点和二次接线

开关柜安装规格:

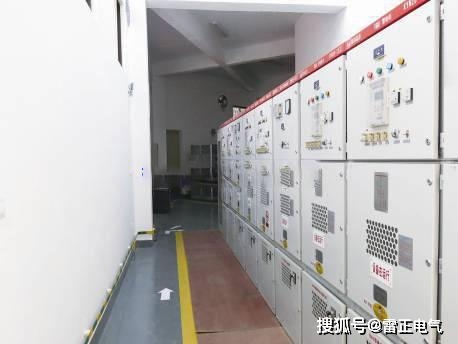

(1)开关柜且基础应固定可靠。平行布置的柜体应根据接触母线桥两侧的柜体进行安装，以确保两个柜体正确就位。左右偏差小于2mm。其他机柜应依次安装。

(2)开关柜箱内配电设备用扁钢与接地装置连接，每台设备的连接点不少于2个。

(3)进入开关柜的三芯电缆用电缆夹直接固定在高压套管下。

(4)电缆连接端子压接时，连接端子的平面方向应平行于母线套管的铜平面；当电缆从基础下方进入开关柜时，应具有足够的弯曲半径以垂直进入。

(5)柜体、变压器外壳、底座应可靠接地，装有电器的可开屏蔽门接地用4 mm软铜线可靠接地，备用CT二次短路接地。

施工要点: (1)柜体应满足垂直度< < 1.5毫米/米；/m。相邻两个机柜顶部的水平误差小于< 2mm，排机柜顶部的水平误差小于< 5mm。相邻两个机柜的误差小于1毫米，成排机柜表面小于5毫米，机柜间的连接小于2毫米。

(2)各相电缆芯线应垂直对称，与套管的垂直距离不应小于750毫米

(3)机柜中的带电部分距离一次回路大于125毫米，距离二次回路大于8毫米。

(4)基础型钢安装时应拉直。

(5)在安装过程中，应使用水平仪或水平仪找平、找正，找平过程中需要的垫片较多不能超过3块，基础钢筋的顶端应高出水平地面10毫米。

(6)手车式和抽屉式柜的动、静接触中心线应调整一致并紧密接触。

(7)充气柜式地理信息系统采用SF6、N2等气体或其复合气体作为绝缘介质，绝缘性能强，应配备气体泄漏监测仪。

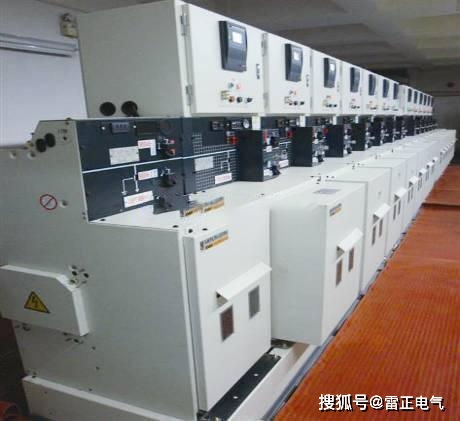

(8)环网型开关柜安装后，环网柜之间的接地铜板应通过连接铜板连接；带气压表的全密封环网柜应确认工作气压在正常绿色范围内。安装时，注意不要损坏风箱的防爆片。为了防止环网柜的电气运行，必须检查“五防”装置，动作要灵活可靠。

次级连接 技术规格:

(1)根据二次接线图进行施工，接线正确。

(2)接线整齐、美观，导线绝缘良好，无损坏。

(3)车载装置的零部件应完好，各指示灯标志清晰正确，指示正确；控制开关、按钮、信号继电器等。型号规格与相关图纸一致，接线无松动、脱落，标识正确；压板标记准确完整；空标"备用"，柜内照明应完好。

(4)柜内二次接线正确，接触良好，接线工艺良好，外形美观。端子排板和二次空开口标记正确。

(5)二次插头完好可靠。

施工要点: (1)导体应为黑色优先，二次保护接地线应为黄绿双色线。如果项目有特殊要求，应根据项目要求选择路线。电流回路应为2.5mm2导线。

(2)电线和电气部件应采用螺栓连接、拼接、焊接等方式。电线的芯线应不可操作；每个端子只能连接一根电线，电线的较大数量不得超过两根。

(3)用多股软电线连接活动部件，留有适当的余量。手车式高压开关柜门电气元件的电线应为带波纹管的多股电线。

(4)数字管应用于电线的两端。数码管的编号应正确。数字的可视读数方向应基于组装位置的开关板的维护表面。词序应从下到上，从左到右。每个导体编号管的长度应基本相同。

(5)当线束穿过金属孔或穿过门或拐角时，应在线束交叉部分缠绕胶带；当悬置线束未固定超过300毫米时，应固定导线。

(6)二次接线时(如变压器线、行程开关线等。)柜体离线后，应注意柜体的宽度、深度和结构，并选择合适的接线方式。

(7)站内各小开关及所有二次回路的各部件，如空开关、断路器、指示灯、交流/DC保险丝、压板名称等。，应清楚标明。标志应通过计算机印刷和粘贴。开关站和配电室的变压器温度控制箱的名称应由计算机打印并贴上标签。设备标识应使用贴标机打印-12毫米标签带，黄色背景上带有黑色字符。

其他预防措施 技术规格:

(1)绝缘试验、工频耐压试验、继电保护整定试验、主电路测量和接地电阻测量应在安装后进行。

(2)开关柜(柜体)设备名称和双位编号应完整，柜体前后设备名称编号应一致。

(3)开关操作灵活，柜内照明充足、完好。

(4)状态指示器和现场显示工作正常。

(5)接地开关操作灵活，闭合和分界点正确。接地开关闭合时，操作孔应密封良好。所有连接部件应紧固，螺纹连接部件应无脱齿和松动。

(6)手车应能灵活地推出柜外，不卡住。手车可在机柜内轻松推入和推出，并可靠地定位在“工作位置”和“测试位置”；机械联锁装置可靠灵活，无卡死现象。润滑油应用于机柜中的机械旋转部件。

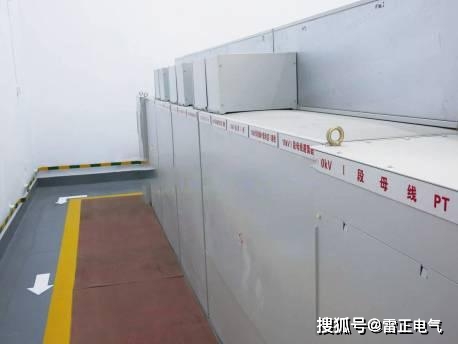

施工要点: (1)柜名编号正确，粘贴整齐。配电柜双号，反光标志牌，手车开关配电柜双号，反光标志牌，手车开关双名断路器(如10kV京民线9K1断路器)，银灰色底，红字，红色边框，规格:160毫米×110毫米；将开关编号贴在开关操作手柄上(如9K1开关)；区间双名(如10kV京民线9K1区间)，银灰色底，红字，红色边框；贴在开关柜前门的规格:270毫米× 220毫米。贴在开关柜后门上的规格:270 mm × 220 mm。接地开关(如10kV京民线9K16接地开关)的双名为银灰色、黑色和红色边框；粘贴在线切割机的操作孔上，规格为220毫米×70毫米。

(2)现场显示器应为感应式和第二类，现场显示器的电源应独立。

(3)行程开关的位置应适当，以保证手车联锁杆与行程开关触点之间的可靠接触；行程开关的二次接线可以与电流互感器的首先条线路捆绑在一起。手车室部分应穿过机柜总线下方，并固定在底盘上。对于平行柜，当行程开关安装在柜的右前柱内时，当门关闭时，行程开关的闭合触点应断开。
