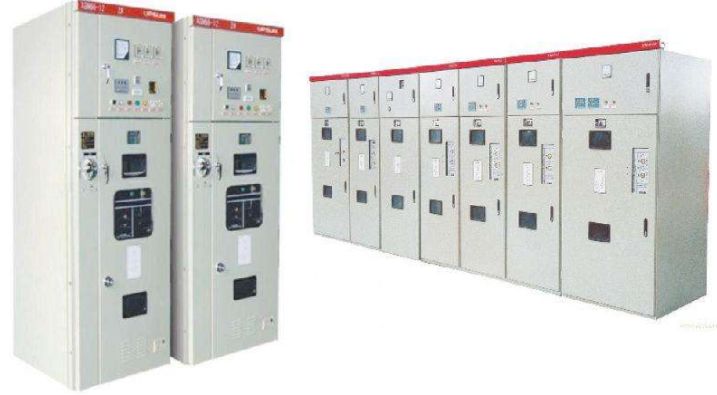

高压开关柜(又称成套开关柜或成套配电设备):电气设备主要由断路器组成;指制造商根据电气一次主接线图的要求,提供的相关高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等。被组装在封闭或开放的金属体内,作为在电力系统中接收和分配电能的装置。

1

高电压开关柜正常工作条件

1.环境温度:

环境空气的上限不得超过40℃;一般地区的下限为-5℃,严寒地区为-15℃。如果环境温度太高,金属的导电性将降低,电阻将增加,表面氧化将加剧。此外,过高的温度会大大缩短机柜中绝缘部件的使用寿命,降低绝缘强度。相反,如果环境温度太低,将在绝缘中产生内应力,这将较终导致绝缘的破坏。

2.海拔:一般不超过1000米。

3.环境湿度:日平均值不大于95%,月平均值不大于90%

4.地震强度:不超过8度

5.其他条件:无火灾、爆炸危险、严重污染、化学腐蚀和剧烈振动场所

2

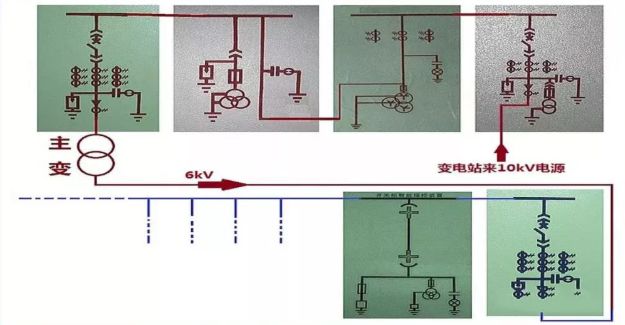

高压成分开关柜

3

高电压开关柜内部电气元件

高压精心安排开关柜基础知识,推荐收藏!

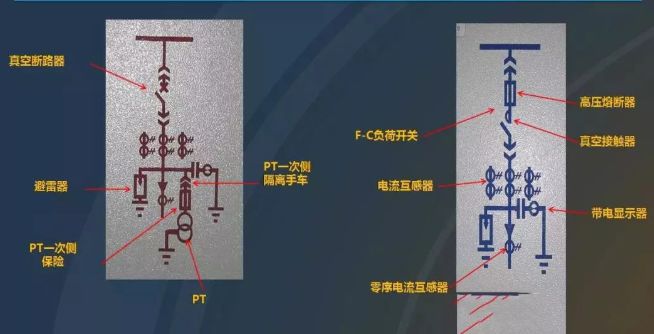

主要电气部件(主电路设备)

电流互感器:电流互感器,如LZZBJ10

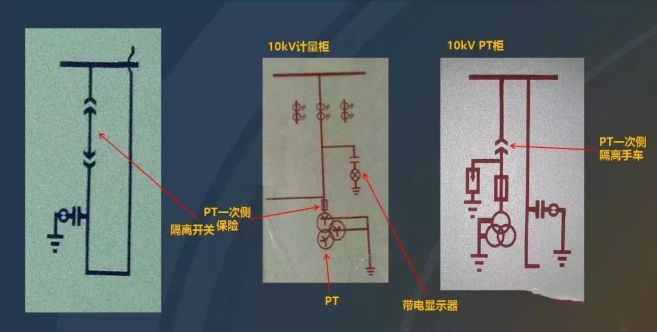

电压互感器:电压互感器,如JDZJ-10

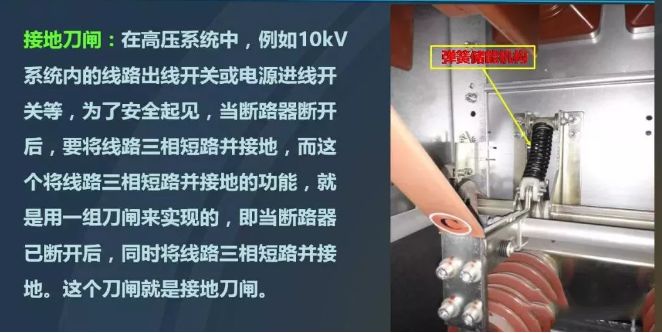

接地开关:如JN12

避雷器(钢筋混凝土接收器)

隔离开关:如GN112、GN12、GN212

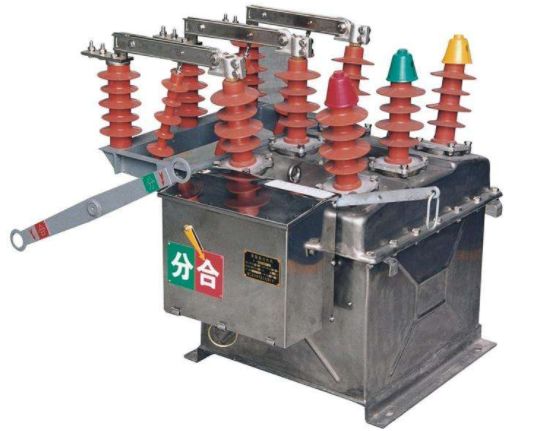

高压断路器:如无油型(S)、真空型(Z)、SF6型(L)

高压接触器:如JCZ10D/400A型

高压熔断器:如RN12和XRNP-12

变压器:如SC(L)系列干式变压器和S系列油变压器

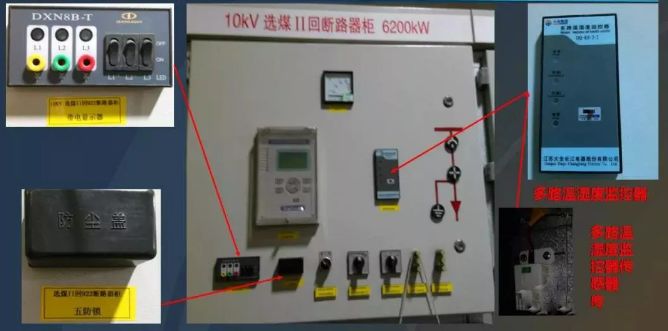

高压带电显示:如GSN-10Q型

绝缘部件:如穿墙套管、触头盒、绝缘子、绝缘热收缩(冷收缩)护套

主总线和分支总线

高压电抗器:如CKSC系列和起动电机:QKSG

负载开关:如FN212(L)、FN112(Z)

高压单相并联电容器:如BFF121等。

高压精心安排开关柜基础知识,推荐收藏!

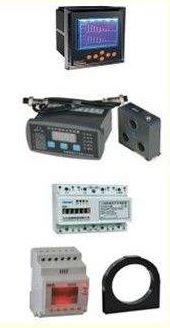

二次部件(二次设备或辅助设备指监控、控制、测量、调整和保护一次设备的低压设备)。常用设备如下:

1.继电器2。电度表3。电表

4.电压表5。功率计6。功率因数表

7.频率表8。保险丝9。空气开关

10.开关11。信号灯12。抵抗

13.按钮14。微机综合保护装置等。

高压精心安排开关柜基础知识,推荐收藏!

高压精心安排开关柜基础知识,推荐收藏!

高压精心安排开关柜基础知识,推荐收藏!

高压真空断路器-开关柜左侧视图

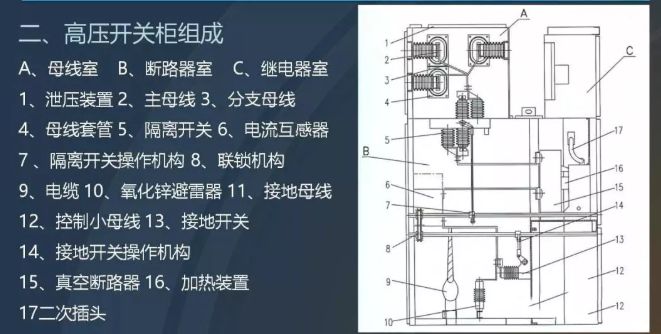

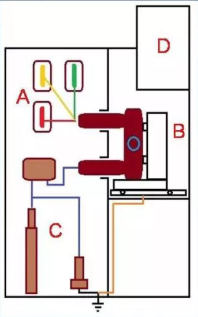

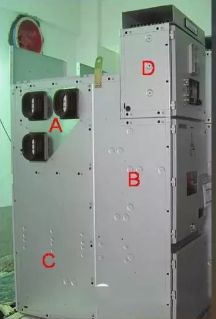

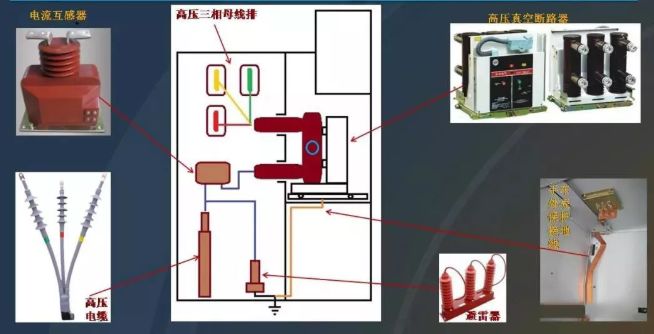

a、母线室b、断路器室c、电缆室d、继电器室

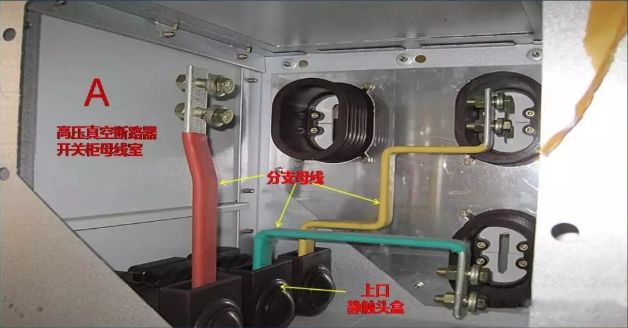

公共汽车房包括:

1.母线套管:支撑并固定母线,并将母线与柜体绝缘;

2.主母线:收集和分配电能;

3.分支母线:从主母线到断路器顶部静触头的分支;

4.静触头盒:支撑并固定断路器的上部静触头,并将上部静触头与柜体绝缘。

高压精心安排开关柜基础知识,推荐收藏!

有线电视室包括

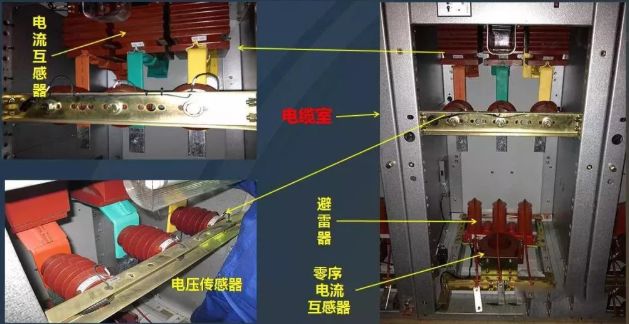

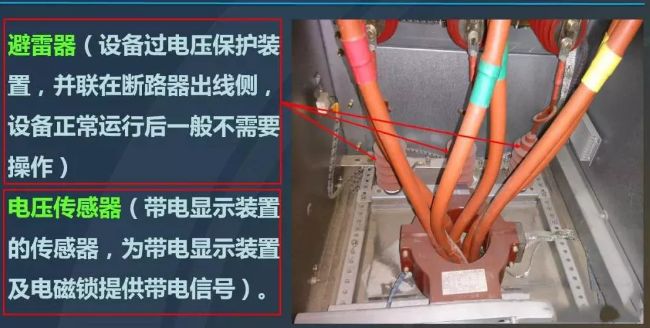

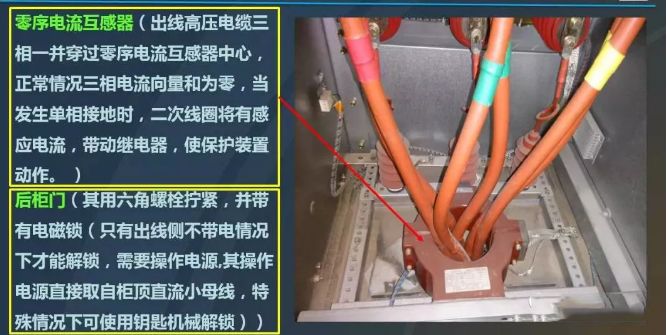

电流互感器:测量出线电流值,为电流表、计量装置、保护装置等提供电流信号。出口高压电缆:出口侧通过高压电缆连接到电气负载。

请特别注意!

当设备需要维护时,切换

当机柜需要转到维护状态时,

应使用三相接地线悬挂

将接地线连接到输出铜排上。

继续操作前,应注意检查和确认设备。

打开后柜门,防止意外进入。

充电间隔,并使用高

电压验电器证实没有电压。

高压精心安排开关柜基础知识,推荐收藏!

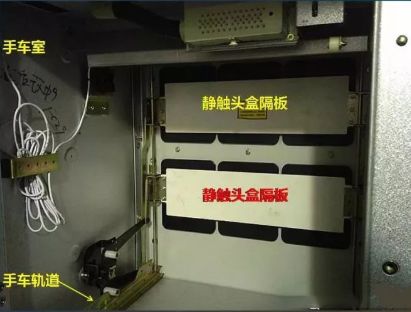

手推车房:

1.手车轨道:为手车在柜内移动提供导向和定位功能

2.静触头隔板:当手车在试验位置和工作位置移动时,上、下静触头盒的活门被屏蔽,活门相应自动打开或关闭,形成有效的隔室隔离。

2

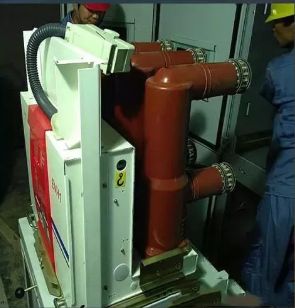

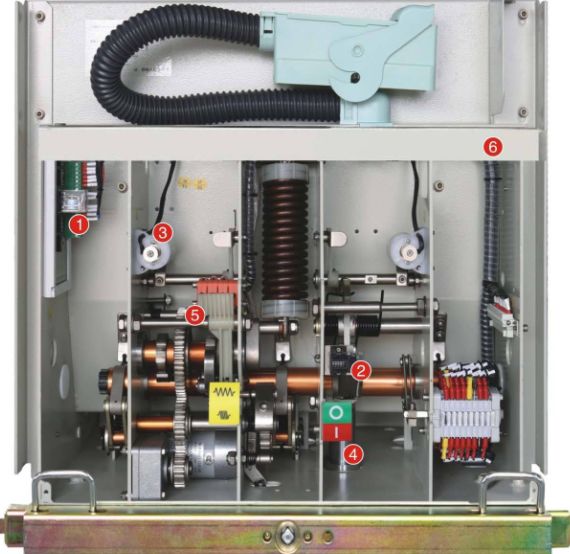

手车式断路器本体:

1.手车底盘:支撑断路器本体,将断路器移动到测试/工作位置,配合维修小车将断路器拉出手车室;

2.手车底盘锁环:将手车底盘锁在手车内;

3.手车移动摇杆和移动操作插座:用于断路器在测试/工作两个位置的移动操作。插入移动摇杆后,顺时针推动断路器,逆时针旋出断路器;

4.断路器主体操作面板:主体分合闸状态的指示(主体分合闸状态的机械指示是判断断路器分合闸状态较准确的标识);

5.手动开/关按钮:只要断路器有储能,就可以用于开/关操作;

6.身体能量储存状态指示:储存能量和非储存能量的机械指示;

7.手动储能装置:当自动储能电路不能工作时,可插入手动储能杆进行手动储能;

8.断路器闭合时间指示:显示断路器闭合时间。

9.二次插件:如果断路器本体状态与继电器仪表室之间的连接集线器没有插上,断路器的分合闸状态不能反映在继电器仪表室控制面板和集控集散控制系统上,继电器仪表室控制面板和集控集散控制系统不能用来分合闸断路器;

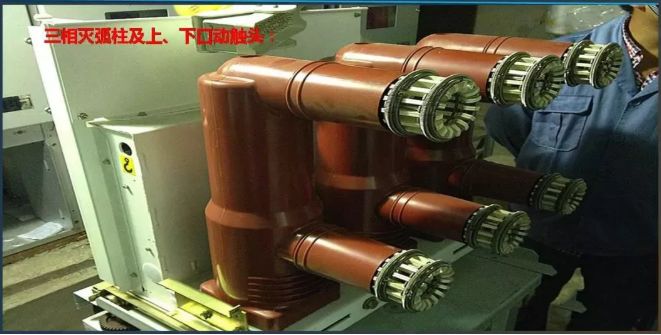

10.三相灭弧柱和上下动触头:接通和断开主电路的主要部分。

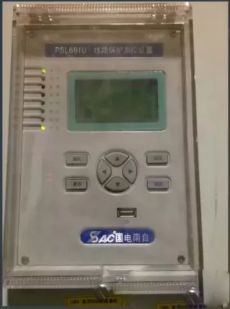

综合保护装置

综合保护测控装置

它的保护功能,来自

移动设备和远程功能

组合在一个设备中。

这个装置叫做”

“四位一体”保护

保护,遥测,遥控,

远程通信)。

高压精心安排开关柜基础知识,推荐收藏!

高压精心安排开关柜基础知识,推荐收藏!

设备外观

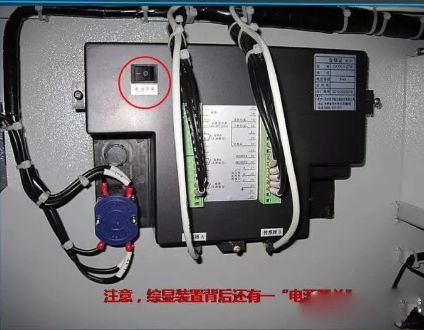

对话界面(液晶显示):循环显示设备信息、保护模拟量和测量模拟量的各测量值;

信号灯指示状态:操作、通信、动作、报警、位置关闭和位置划分。

操作:当设备正常运行时,灯闪烁;灯长时间点亮或熄灭表示设备已经停止运行,无法正常工作。

通信:当设备的控制器局域网通信正常时,指示灯将长时间点亮和熄灭,表示通信设备已经停止。

动作:保护好设备后,动作信息显示在液晶显示屏上,动作信号灯一直亮着。断路器因保护动作跳闸后,故障应消除。在再次接通断路器之前,按下“复位”键以复位动作信号。否则,断路器的闭合电路不能通过操作来控制。

报警:装置保护报警信号指示灯;

分位数:监控装置跳闸电路信号的指示灯;

同地办公:

设备跳闸电路的监控信号指示灯;

复位:用于复位“动作、报警”灯和保护动作信号;

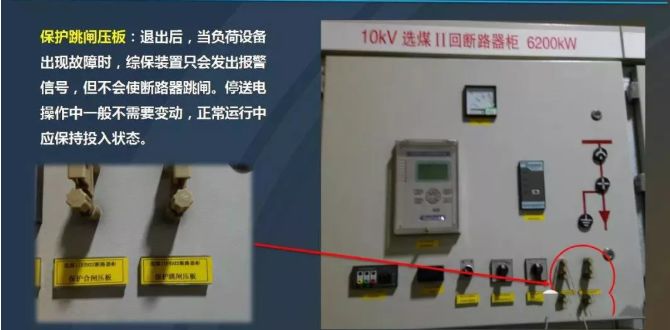

保护跳闸压板:当负荷设备退出线路后,综合保护装置只发出报警信号,不跳闸断路器。断电操作期间一般不需要改变,正常操作期间应保持输入状态。

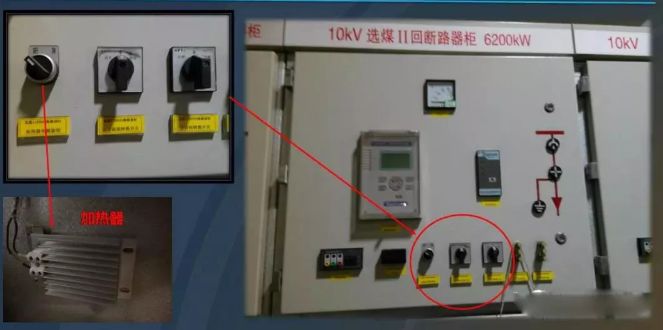

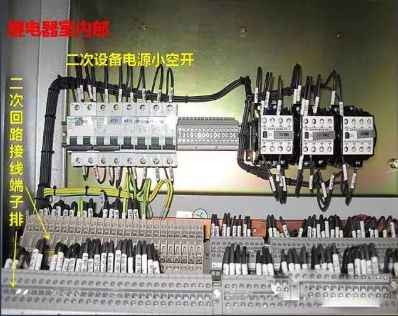

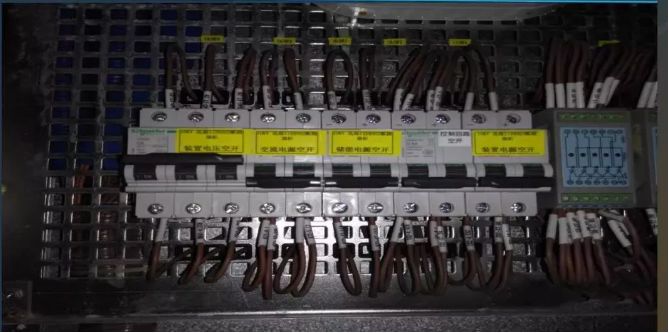

二次电源设备在小空间内开关:其控制包括综合测控保护装置、综合显示装置、开关电路、辅助设备等的电源开关。电源包括交流和DC。

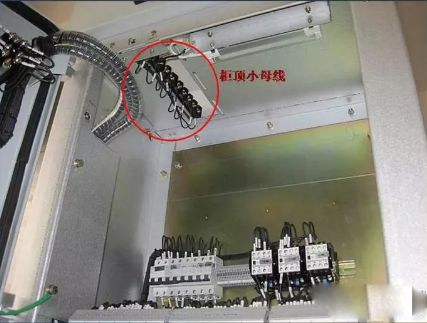

柜顶小母线:布置在0+继电器仪表台室顶部,贯穿整个1+段,包括DC小母线、交流小母线和电压小母线。

DC小客车:DC电源为单机开关柜内部电气设备提供。其总电源来自DC系统馈线柜(DC系统馈线面板-馈线面板小开-DC高压柜总开1k-2k-DC小母线-各段开关柜内部DC小开)。6kV和10kV共用该段柜顶DC小母线。1K和2K均在6kV电力线路进线断路器的继电仪表室,每个开关柜内部DC小开如下:

F11:开关柜开关电路控制电源,断电后不能通过集散控制系统集中控制或就地控制面板进行开关。操作票被称为“控制电源”,并且当它很小时被打开。

F12:综合保护测控装置电源不符合或断电后设备失去保护。集散控制系统画面开关状态和电气参数无效,集散控制系统集控面控制开关不能开关。操作票被称为“综合保护电源”,并稍微打开。

F13:储能装置电源仅适用于真空断路器。停电或断电后,真空断路器不能自动储存能量。操作票被称为“储能电源”,当它小的时候被打开。

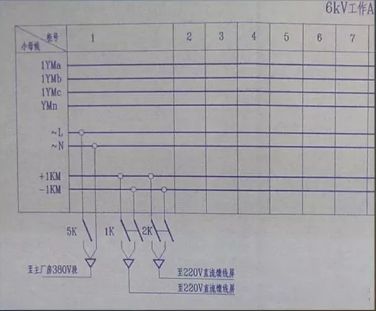

交流小母线:为单个开关柜内部电气设备提供交流电源,其中电源来自380伏工作段(380伏工作段抽屉开关-高压柜内交流小开口5K-交流小母线-各段开关柜内部交流小开口),6kV和10kV共用本段柜顶交流小母线,5K在6kV电源进线断路器柜的柜内继电器仪表室,各开关柜内部交流小开口如下:

F31:开关柜状态智能控制装置(以下简称综合显示装置),柜内照明,柜内电加热器供电,停电或断电后连接的设备不能正常工作,综合显示无开关位置状态显示,操作票称为“综合显示电源”小空。

高压精心安排开关柜基础知识,推荐收藏!

小电压总线

在单开关柜以内

综合保护装置提供电力

电压信号。

高压精心安排开关柜基础知识,推荐收藏!

总功率来自母线PT柜的二次回路(母线PT的二次绕组-母线PT的二次绕组小开-电压小母线-每开关柜 DC小开),柜内电压小开:

1ZKK~3ZKK或4ZKK~6ZKK:停电或停电后,综合保护装置将失去电压信号(相应发出报警信号),使设备失去电压保护,造成保护误动。操作票称“电压信号”小空。

注:机柜顶部每条小母线的送电应在母线送电前完成,正常运行时不允许停电。

次级电路的端子板和用于连接次级设备电缆的集线器。

4

高电压联锁开关柜

联锁:也称为机械联锁或电气联锁

照明柜具有完善的联锁结构,确保操作人员的正确操作和人身安全。

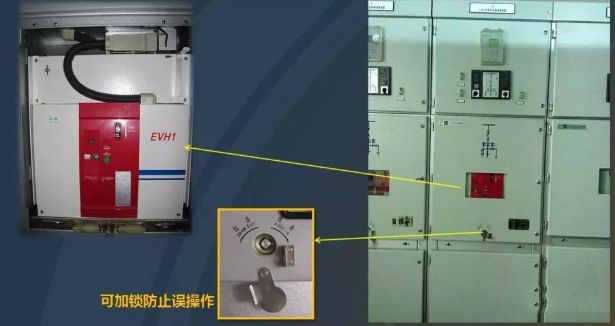

(a)手车位置和断路器(组合电器)联锁

1.只有当手车上的断路器(组合电器)处于制动断开状态时,手车内防止手车移动的联锁才能解锁,手车才能离开断开位置/试验位置或工作位置。

2.只有当手车锁定在断开位置/测试位置或工作位置时,手车上的电气控制电路才能接通,同时手车内防止断路器(组合电器)闭合的联锁装置才能解锁,断路器(组合电器)才能闭合。

3.当手车位置处于中间位置时,断路器(组合电器)的电气合闸回路和合闸机械传动系统被锁定,断路器(组合电器)不能合闸。

(2)手车位置与接地开关联锁

1.只有当手车主要处于断开位置/测试位置或移开位置时,手车防止开关柜接地开关闭合的联锁才能解锁,然后开关柜的接地开关才能闭合。

2.当接地开关处于闭合状态时,接地开关操作轴上的联锁机构将阻止手车移动,从而阻止手车前进到工作位置。

(3)手车位置和二次插头联锁

手车进入机柜后,二次插头和手车的位置应联锁如下:

只有当手车位置处于关闭位置/测试位置时,才能插入和拔出辅助插头。手车离开断开位置/测试位置后,在推到工作位置和到达工作位置后,不能拔出二次插头。

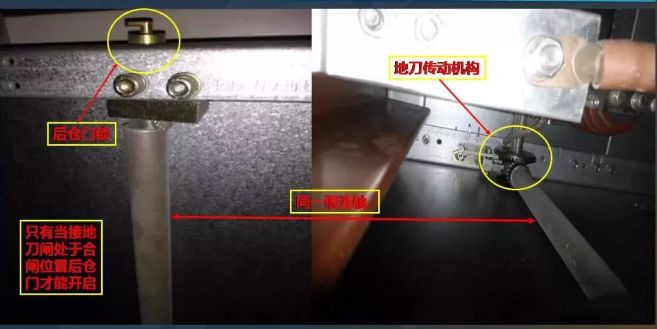

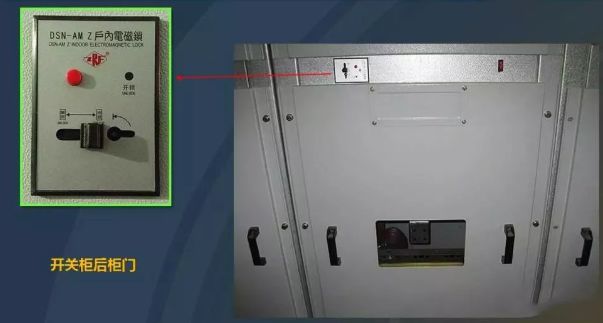

(4)接地开关与电缆室盖板的联锁:接地开关只有在开关柜的下门关闭或接地开关处于关闭状态时电缆室后密封板关闭时,接地开关才能打开。

5

真空断路器的四种电气状态

高压精心安排开关柜基础知识,推荐收藏!

高压精心安排开关柜基础知识,推荐收藏!

真空断路器的四种电气状态

操作状态:指断路器手车的操作位置、合闸状态、二次电源输入、红色灯亮的控制面板的合闸指示灯、黄色灯亮的储能指示灯,“远程”位置的“远程/本地”转换开关,断路器的出线与已接受操作电源的电气设备相连,测控装置显示设备操作参数。

热备用状态:指断路器手车的工作位置,断开状态,二次电源输入,控制面板合闸指示绿灯亮,储能指示灯黄灯亮,“远/就地”转换开关在“远”位置,综合保护装置指示电源电压正常,负载电流为0,断路器可根据运行要求随时合闸,使设备投入运行。

冷备用状态:指断路器手车的试验位置、断开状态、二次电源断开。“远程/本地”转换开关处于“0”位置,控制面板上的所有指示灯和综合保护装置不显示。断路器及其连接的负载电路状况良好,可根据运行要求随时进入热备用状态。如果设备长时间处于冷备用状态,在投入运行前,应按有关规定测量绝缘值。

维护状态:指断路器手车的测试位置、断开状态、二次电源断开。“远程/本地”转换开关处于“0”位置,控制面板上的所有指示灯和综合保护装置不显示,开关柜接地刀闸处于合闸位置,刀闸接收的负荷有维护工作,刀闸操作面板挂“有人工作,禁止合闸”标志。如果您想进入其他状态,您必须确认维护工作单已经完成,临时安全措施已经移除,并且断路器操作断开开关柜接地。如果一次回路已经检修过,在投入运行前必须测量绝缘值。

6

真空断路器的操作及相关注意事项

将断路器从手车室拉至维护车的操作:

前提:断路器处于冷备用状态(断路器处于断开状态,二次电源退出,断路器手车处于测试位置,二次插件拆除,手车室柜门打开)

高压精心安排开关柜基础知识,推荐收藏!

高压精心安排开关柜基础知识,推荐收藏!

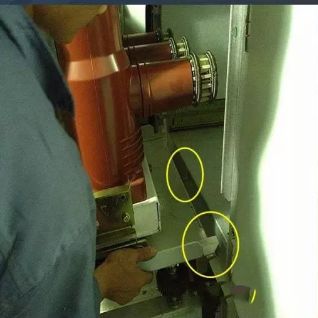

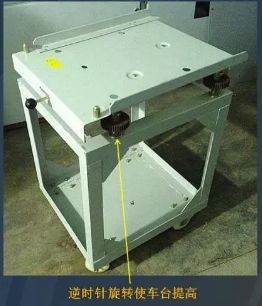

1.准备维护车:检查维护车是否完好,部件是否牢固。将维护小车推到需要拉出的断路器手车室的前面。

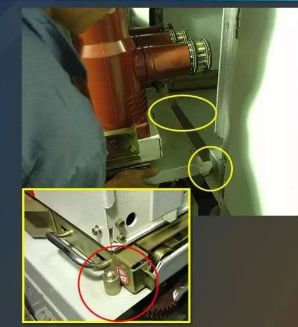

2.将维护小车的定位杆对准开关柜上的定位孔,将维护小车推近柜体,将维护小车的锁钩挂在柜体上,调整维护小车托盘下的调节螺母,使维护小车的轨道与轨道连接。用双手抓住手车的底盘锁,先向内操作接触锁,然后手动将手车向外拉至维修车上。手车的底盘锁环应达到维护车上的锁紧位置。

将断路器从检修推到开关柜手车室的操作:

前提:断路器处于断开状态,断路器三相上下触头完好清洁,试验短接线已拆除,试验值合格,手车室干净无杂物。

0 1

慢慢检修手推车。

推来推去

断路器手车室前

高压精心安排开关柜基础知识,推荐收藏!

2.将维修小车的定位杆对准开关柜上的定位孔,将维修小车推近柜体,将维修小车挂钩的锁钩挂在柜体上,调整维修小车托盘下的调节螺母,使维修小车的轨道与轨道连接,用双手紧紧握住小车的底盘并锁紧。首先向内操作接触锁,然后手动将手车向内推入开关柜手车室。手车底盘的锁环应在手车室的锁紧位置并锁紧。此时,断路器已经处于测试位置。

高压精心安排开关柜基础知识,推荐收藏!

真空断路器接收负载的绝缘测量;

新电气设备首次安装完成前,长期冷备用后,电气设备一次回路检修时,应在送电前测量电气设备的绝缘电阻值,以确认电气设备一次回路具备送电条件。

在测量绝缘电阻值之前,必须确定设备处于冷备用状态,并在断路器的出口侧进行测量。

测量连接到真空断路器的电气设备绝缘电阻的操作原则:

检查并确认测量设备-将设备断路器转到冷备用-检查并确认测量设备的后门-根据兆欧表使用规范依次测量出口侧甲、乙、丙、乙、丙、丙、丁的绝缘值,并记录。

如果发现任何异常,不得向设备供电;如果绝缘值合格,根据合闸操作票要求,将断路器合闸到要求的状态。

测量电气设备绝缘值时的注意事项:

1.确认测量设备,防止误入带电区间;

2.设备开关必须处于冷备用状态,以允许测量,并在测量前确认无人在设备电路上工作;

3.测量前将设备完全放电,防止设备剩余电荷造成伤害;

4.根据兆欧表使用规范进行测量(包括表的电压等级选择、表的好坏判断、操作规范、测量后的放电规律等)。);

5.按要求戴绝缘手套,测量时与带电设备保持安全距离。

注:测量前,请务必确认出线侧,以免电源侧和出线侧混淆。测量时,兆欧表的“电子端子”应连接到配电柜接地线排或接地良好的金属柜。不允许以“电子端子”为接地点连接零线。
