一.概述

目前常用的中压开关柜根据主要部件是固定的还是移动的，可分为固定式和手车式(即拆卸式)。Fixed 开关柜不能被误认为是柜体的固定安装，而是指柜体中的部件是固定的，不能移动。根据机柜结构，可分为铠装式、间隔式和箱式。有人把开关柜的金属外壳误认为是金属铠装柜。所谓的金属铠装柜实际上是将主要回路部件放置在由接地金属板密封的特殊间隔内。根据不同的功能要求，机柜类型称为金属铠装型开关柜。间隔开的主要元件安装在由一个或多个非金属隔板组成的空间中。现在，经过多年的进化，间隔型和装甲型之间没有根本的区别。为了增强绝缘能力，一些金属铠装间隔安装板被绝缘板代替。箱形结构开关柜，其金属间距小于铠装通道。有些只是金属外壳，也被认为是盒式的。

中压开关柜和型号用字母“G”表示固定安装，用“Y”表示拆卸。金属铠装柜用“K”表示，间隔式开关柜用“J”表示，箱式用“X”表示；如果机柜仅适用于室内安装，则用“n”表示，室外安装用“w”表示。例如，中压柜KYN28A-12的含义是金属铠装可拆卸室内开关柜，设计编号为28，“A”是首先个改进设计，电压等级为12kV。JYN2-12型开关柜表示间隔12kV室内开关柜，XGN2-12表示箱式固定安装中压柜，设计序列号为2，额定电压为12kV。

改革开放后，由于引进了一些国外品牌开关柜和开发了一些新产品，原有的集中式机组已经改变或取消，中压开关柜和型号不再限于上述规定。其中一些是由制造商自己命名的。只要它们通过了由国家认可的单位进行的型式试验，它们就可以上市。低压机组开关柜需要“3C”认证，但该系统尚未用于中压机柜。

第二，固定中压开关柜

从我国中压柜的发展顺序来看，固定式中压柜是较早的。它结构简单，加工容易，成本低。然而，早期使用的主要部件，如断路器，质量差，使用寿命短。为了便于维护和减少停电时间，移动类型开关柜。

我国常用的老式固定式12kV中压开关柜有GG1型。在改进和增加“五项预防措施”要求后，型号为GG1A。这型号具有较长的使用寿命。许多用户或设计单位因其体积大、防护等级差、联锁不方便、安全性差、裸车顶外观不美观而要求取消，但仍有单位在使用。上述开关柜的缺点正是隐藏的优点，即低成本；由于角钢焊接，结构非常坚固。防护等级差，但通风散热好；由于体积大使内部空间大，相间和相对采用的气隙足以保证介电强度；由于固定连接，接头可靠，减少了载流事故的发生。这样，机柜在绝缘和载流方面都具有良好的性能。由于组件在机柜中的安装位置具有很强的适用性，因此机柜还可以配备先进的真空断路器或SF。断路器。至于维护的不便，由于事故率的降低，这不是一个大问题。为了安全和方便，不再使用原来由开关柜带来的手动操作机构，而是使用弹簧储能或电磁操作机构。

目前市场上流行的12kV固定柜型号是XGN2-12，其体积与GG1A-12相比变化不大。GG1A的尺寸为1200毫米(宽)×1200毫米(深)×3200毫米(高)，XGN2的尺寸为1100毫米(宽)×1200毫米(深)×2650毫米(高)。XGN2机柜高度较低的原因主要是因为水平母线放置在机柜中，并以“产品”形状排列。为安全起见，机柜的顶部母线放置在特殊的母线室内，而不是暴露在机柜外。

固定式中压柜的优点包括:

(1)固定开关柜省略了可移动的插入式连接器，连接器部件都是紧密接触的固定导线。当额定电流较大时，固定柜应是首选。。

(2)结构简单。简单意味着可靠。随着真空断路器制造的发展和其他部件可靠性的提高，如果达到免维护水平，采用拆卸式开关柜是没有意义的。

(3)价格低廉。由于手车结构和插入式系统被移除，所使用的安装和附件被大大简化，从而提供了降低成本的可能性。

固定开关柜有以下缺点:

(1)由于安装固定，没有插入式隔离触头。固定类型开关柜是维护所必需的，并且必须安装隔离开关。隔离开关虽然结构简单，但故障率高。如果长时间不操作，容易堵塞，操作困难。剧烈运行会导致绝缘子开裂，有时会导致联锁装置的机械部件损坏或变形。对于固定开关柜的情况，应经常检查和润滑隔离开关的旋转部件、接触部件、操作机构和联锁装置，并定期进行操作试验，以防止接触件堵塞、接触失效和相关瓷绝缘子的裂纹。

(2)由于固定开关柜主回路元件安装分散，机械联锁难以形成整体。在机械联锁得到适当调整后，改变部件的位置或形状并不容易。调整机械联锁装置也很困难。因此，对于固定开关柜的情况，采用联锁来满足“五防”的要求，使机柜成为“傻瓜机柜”，难以实现。“傻瓜柜”不是指不操作票和工作票的系统，而是表示柜体的“五防”联锁非常可靠，不会造成误操作。

(3)维护方便是固定类型开关柜的固有缺点。如果要进行维护，通常会移除故障部件，从而增加维护工作量。

三。可移动介质电压开关柜且中央类型开关柜时

1.去除公式开关柜的优缺点

目前，国内大部分资金充裕、数量大于等于0、用电需求高的机组都采用0+切除式。可拆卸开关柜机柜小巧紧凑，安装面积小，易于维护，但其缺点包括:

(1)载流效果不好。机柜中的主电路有太多的连接器，并且有可移动的连接器，导致机柜中严重的发热和散热不良。然而，在大多数情况下，实际负载电流远非断路器的额定电流值，载流问题一般并不突出。然而，当电流被大幅度切断时，载流事故是凸起的，并且早期事故不容易被发现，因为播种接头隐藏在接触盒中。

(2)故障率高。拆卸式结构要求加工精度高，否则断路器的动触头和静触头不对准，造成接触不良、发热严重、绝缘损坏和短路事故。(关注微信公众号:全球电气资源)

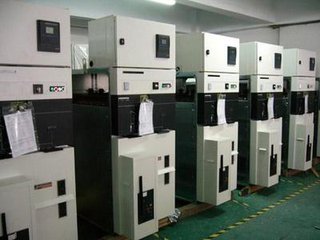

2.中央开关柜的优势

在移动型开关柜中，如果移动手车放置在机柜中间，它也称为中央手车开关柜。对于12kV切除型开关柜的电压，国内绝大多数应用都采用中央型，基本上占据主导地位。

12kV中间型开关柜具有明显的优点，即可以在下部安装手车，电压互感器手车通常放置在下部空间。这样，中心式的采用为双手车柜的制造创造了有利条件。即使机柜的下部没有配备任何部件，它也可以用作维修人员维修室内电缆部件的人孔。简而言之，没有主电路引出线的手车可以安装在普通中间手车开关柜的下部。如果两个标准手工艺品安装在一个橱柜中，需要一个特殊的柜体。此外，当电缆室中有许多组件和许多输出电路时，柜体的前下部也可用作电缆室的一部分，以分流电缆室安装组件或电缆。

对于40.5千伏的可移动中压柜，切换到中心型意义不大，因为断路器手车体积大、重量重，并且放置在柜的中间，这增加了柜的重心并降低了其稳定性。另外，由于断路器手车柜中部的布置，下部的剩余空间已经很小，既不能增加一辆手车，也不能让人员钻进去修理。

这真的没有多大意义。对于40.5kV开关柜来说，如果必须采用中心布置，则只能在断路器的手车体积很小时进行。例如，真空纯色边缘断路器体积小，可以采用中心布置。采用中间型时，增加一辆手推车搬运。即使断路器手车放置在中间，节省的下部空间也是有限的，不能使用。
