如何用HDJF-A手持式超声波局部放电检测仪测量开关柜

开关柜局部放电测量

您可能需要重复测量几次,以确保数据的一致性。

开关柜的测量在每个面板的每个组件的中心进行,如电缆箱、电流互感器室、母线室、断路器、电压互感器等。应记录断路器和其他中高压开关设备的位置,因为如果这些设备处于断开位置,一些部件将不会充电,因此不会测量这些部件的读数。

记录每个位置的首先组读数。但是,如果测得的振幅比背景干扰电平高10dB,且振幅大于20dB,则应连续记录三组读数。

当对高压电缆执行局部放电检测时,高频变压器也可以在此模式下使用,如下图所示:

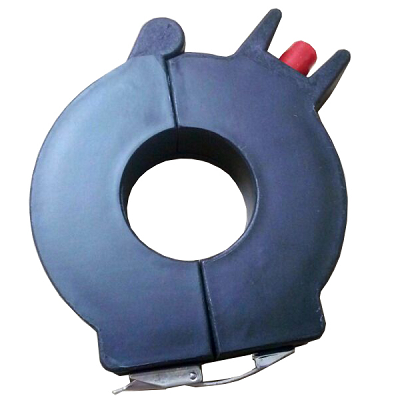

7高频变压器

使用前,打开皮带扣,将高频变压器夹在电缆接地线上。布线图如图11所示。

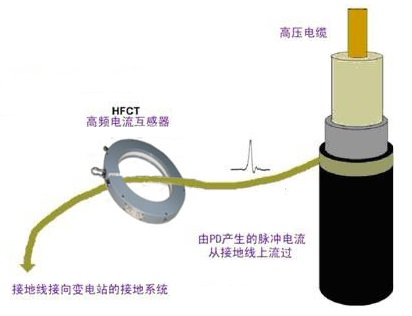

8高频变压器测量电缆局部放电接线图

连接测试线并切换到“UA”模式后,可以根据超声波测量程序对高压电缆进行局部放电检测。

4.4超高频超高频测量程序 超高频通常用于地理信息系统和其他设备的超高频局部放电检测。超高频传感器需要在此功能模式下连接:

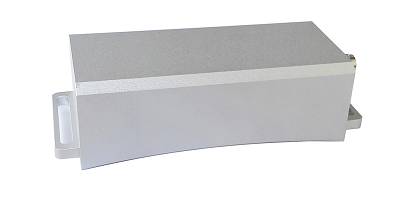

9地理信息系统专用传感器

使用时,将地理信息系统传感器固定在地理信息系统管道和管道之间的绝缘盆上,代替金属管道,局部放电信号沿绝缘盆处的管道向外辐射,由传感器接收。传感器可以靠近绝缘盆的外圆放置,或者传感器的两端可以用橡皮筋固定,以便于测量。

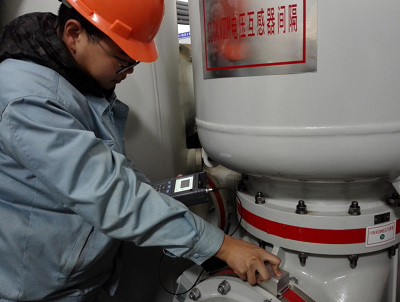

10地理信息系统局部放电测量

与其他操作模式类似,环境值的背景值需要在使用前过滤。

连接传感器后,将操作模式切换到“超高频”,即超高频模式。像其他传感器一样,按下左键过滤背景噪音,然后关闭超高频传感器到地理信息系统管道保温盆正常读取。

. 5放电声 本产品可在任何模式下测量局部放电信号时检测到局部放电声音,并可在局部放电时听到“嘶嘶”声。通过测试数据和声音可以综合判断被测设备的放电情况。
