太好了。改进版本配电柜内部结构完整分析

太好了。改进版本配电柜内部结构完整分析详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

资料来源:电工365

版权属于原作者。

配电柜,是电机控制中心的通用名称。

在一般意义上,配电柜是一个柜体,集成了配电用的电气元件。配电柜用于配电和控制电气设备。当电路中出现过载、短路和漏电时,配电柜也可提供断电保护。

配电柜适用于住宅建筑、学校、医院和其他家庭用电的配电控制,但较小尺寸的配电柜可以隐藏在墙壁中,因此我们很少亲眼看到它配电柜。配电柜一般来说,它在工厂建筑和车间中更常见,例如照明配电箱,电源配电箱等。

太好了。改进版本配电柜内部结构完整分析

配电柜评级

配电柜被分为不同的级别,以便在大型电源系统中使用时更好地进行配电控制。

一般来说,供电系统中会有一次、二次和低等级配电设备。

一级配电柜是供电系统的配电中心。它们将安装在变电站范围内,并将负责将电能分配到二级配电柜范围内。级别1 配电柜的功能要求更高的电气参数,因此级别1 配电柜的结构更复杂,输出电路容量更大。

1级2 配电柜接管1级1 配电柜分配电能并将其分配给附近的负载。2级配电柜分为电源配电柜和电机控制中心。两者的应用部分是相反的。功率配电柜适用于电路少、负载分散的零件,而电机控制中心适用于电路多、负载集中的零件。

l低电平配电柜是照明配电柜和电源配电柜时,它们的排列更分散,容量更小,负责控制较低负载的分配。

使用配电柜

开关柜是一套完整的开关设备和控制设备,用作电源中心和主配电装置。主要用于电力线和主要电气设备的控制、监测、测量和保护。经常设置在变电站配电间等。

l便于电路故障时的管理和维护。

L 配电箱和配电柜配电盘是成套设备,用于集中安装开关、仪表等。

常用的l 配电箱是用木头和铁板做成的,那里现在耗电量相当大,所以铁还是用得比较多。

l停送电方便,起到测量和判断停送电的作用。

配电柜成分主要分为两部分

一个是成套部件,即配电箱外壳及其相关附件。

二是电气元件及相关附件,即空气开关及其所需附件。

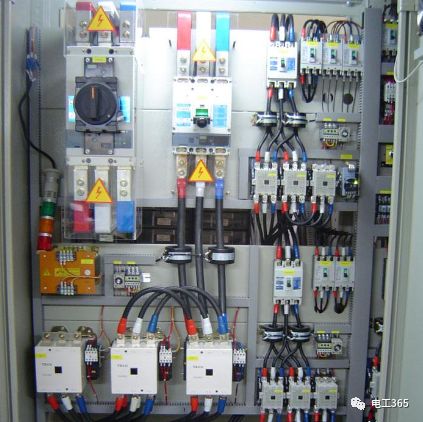

机柜由以下部分组成

I .断路器

也就是说,开关是配电柜的主要部件,常用的有空气开关、漏电开关和双电源自动转换开关。

1.空气开关:空气开关接通、断开,并在电路中携带额定工作电流和短路、过载等故障电流,当电路和负载过载、短路、欠压时,可快速切断电路,提供可靠保护。

2.漏电保护开关:它不仅具有漏电保护功能,还能在人们接触带电线路时跳闸,确保人身安全。它是漏电保护器的主要功能。

3.双电源自动切换开关:双电源自动切换开关是电源选择和选择的自动切换系统,首先路故障后使用双电源自动切换开关。

二。浪涌电压保护器

也称为防雷装置,是一种为各种电子设备、仪器和通信线路提供安全保护的电子设备。

当由于外部干扰在电路或通信电路中突然产生尖峰电流或电压时,浪涌保护器可以在很短的时间内进行分流,从而避免浪涌对电路中其他设备的损害。

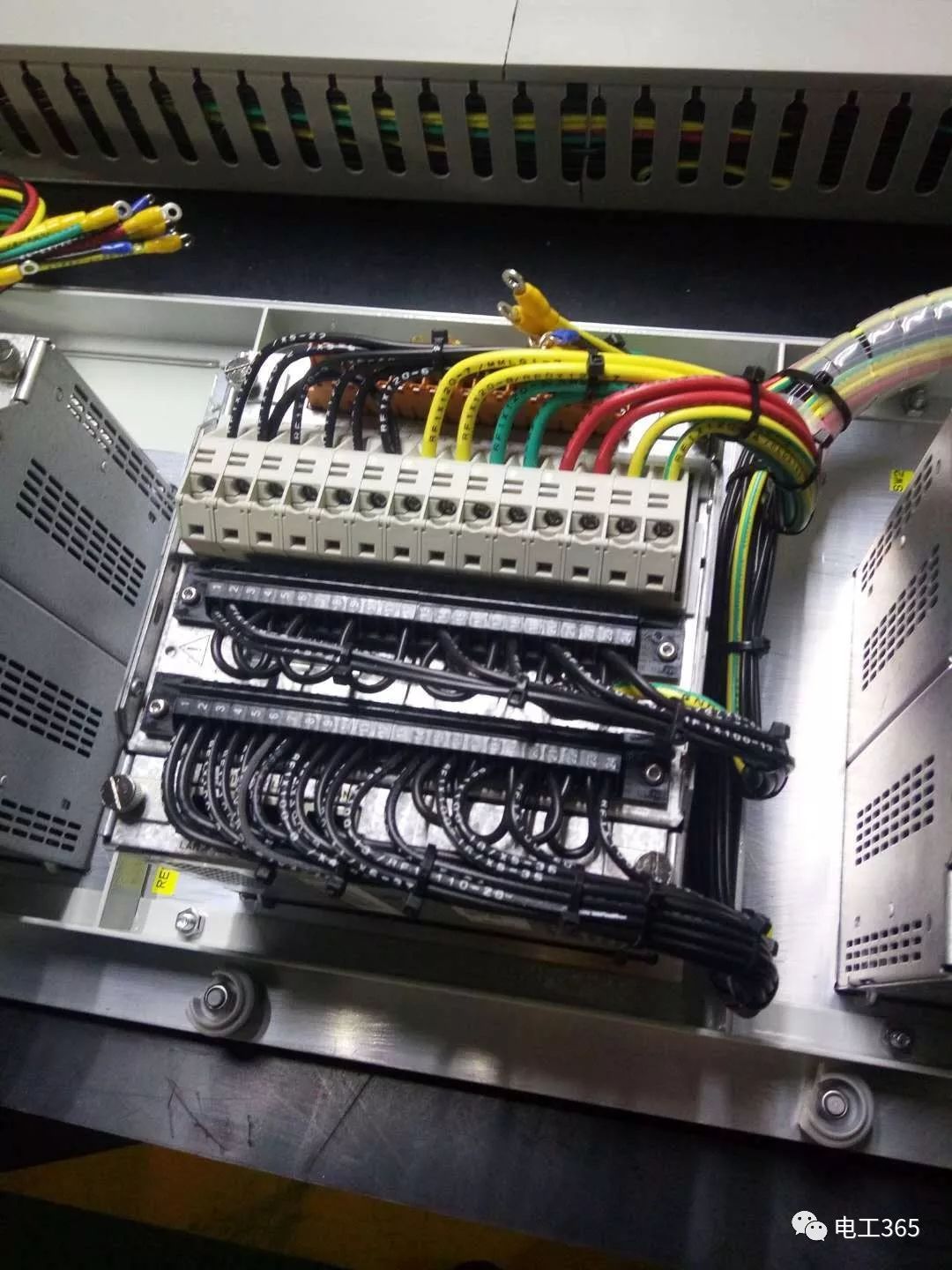

配电柜机柜中电缆的标识

配电柜电缆很复杂。每条电缆和每条电缆都连接到具有不同功能的不同组件。安装和运行维护人员不可能记住各种设备和电路。为了便于安装和巡检,有必要对每根电缆进行唯一标识。

目前,电缆识别通常通过使用电线编号机来进行。

太好了。改进版本配电柜内部结构完整分析

1.在行号打印机的键盘或计算机上手工输入要打印的行号内容;

2 .然后通过行号打印机将行号打印在聚氯乙烯行号识别管上;

3、按要求长度切割;

4.同时,另一道工序按实际所需长度切断电缆备用;

5.完成上述两个步骤后,手动将印刷好的聚氯乙烯线号识别管串到切断的电缆两端,然后按下端子或直接安装机器。

6.这一过程费力且生产效率低。

现在有新的技术和工艺来取代聚氯乙烯电缆标记管。

“全自动电脑喷码剥线一体机”采用较新专利技术和工艺,直接在电线电缆上喷印电缆标识内容,喷码、剥线、剪线一次自动完成。完全替代了聚氯乙烯电缆识别管,提高了环保水平,提高了生产效率,降低了材料成本,可大大提高电缆识别的可靠性。

在保持原有划线机优点的基础上,弥补了划线机的缺陷,丢弃了聚氯乙烯套管,对电线电缆进行直接喷印。在节省劳动力的同时,也大大提高了劳动生产率,一举实现了三个目标。

减少了配电柜的检查时间,提高了效率,有利于供电安全。

(来源:互联网,版权属于原作者)
