配电箱机柜的标识。在阅读了各种配电箱的橱柜

配电箱机柜的标识。在阅读了各种配电箱的橱柜详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

你想知道,这里都有。

01

配电柜型号

配电柜型号有很多,通常不同的制造商有他们自己的型号。

国内型号有MLS、GCS、GCK GGD等。;

国外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。

通用标准型号是GB7251.1

02

配电柜型号标签

首先位:开路低电压开关柜,闭合低电压开关柜

第二名:固相萃取,固相萃取,混合萃取。

第三名:l(或D)-电源,K-控制,S-森源电气系统

GGD更便宜,GCS和GCK更经济。

示例:GGD/M/J①②③

g-交流低电压配电柜

电气部件的固定安装和布线

d-电气柜

m面板操作

静电电容器

①-设计序列号:1。断裂能力为15kA;2.断裂能力为30kA;3.断裂能力为50kA

(2)-主电路方案代码

(3)-辅助电路方案代码

配电柜图纸细节

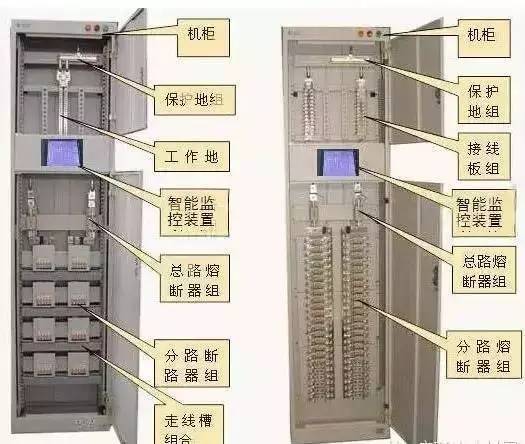

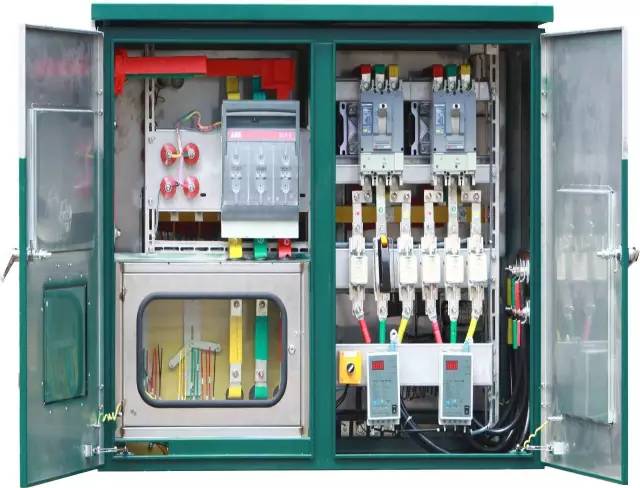

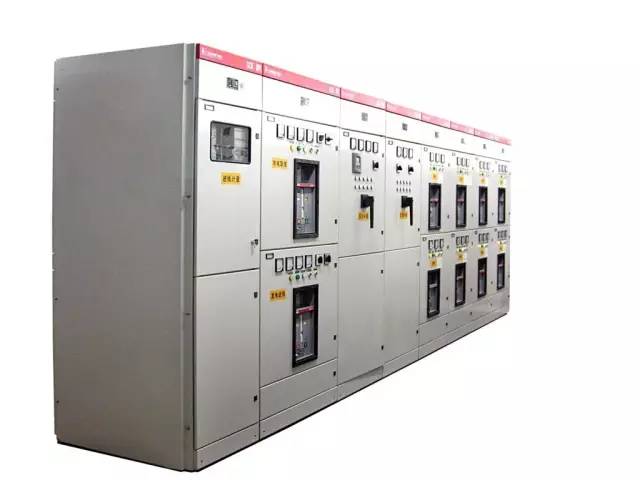

配电柜

低电压配电柜一次系统图

当我们看到一个以上的家庭平时用电,他们中的大多数是从a 配电柜发来的。一个简单的接线图是这样的。

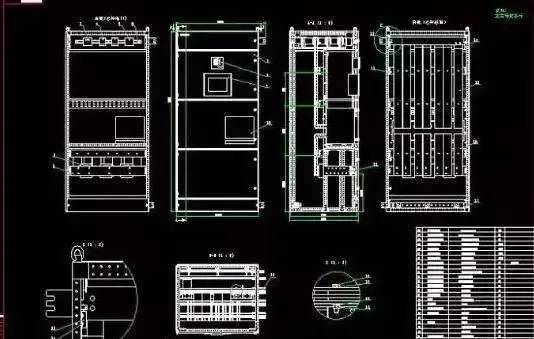

智能配电柜绘图

2.配电板的电路图分为一级原理图和二级原理图:一级原理图为一级电路原理图,二级原理图为控制电路原理图。

03

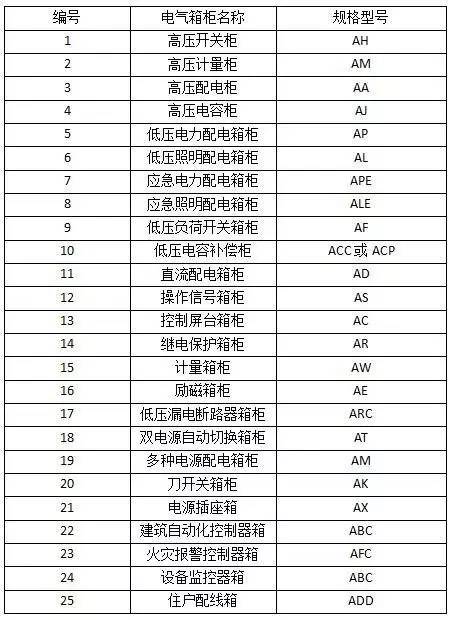

配电箱机柜标识

GCK,GCS,MNS是低压萃取开关柜;

GGD,GDH、PGL固定在低电压开关柜;

XZW合成配电箱;ZBW盒变电站;

XL,GXL低压配电柜,施工现场箱;

JXF电器控制箱;

PZ20、PZ30系列终端照明配电箱;

XDD计量箱。

PXT (R) K-□/□-□/□-□/□/□-□/IP □系列规格型号解释:

(1)PXT开包配电箱,暗包加(R)

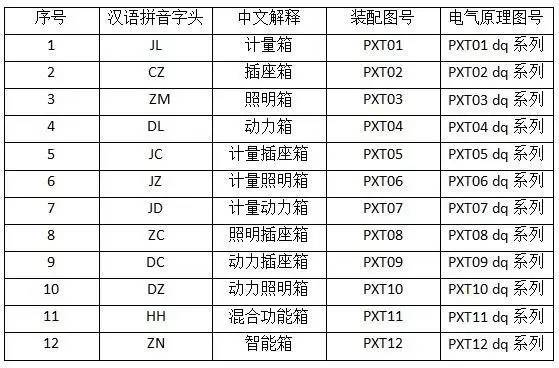

(2)K是表1所示的串联接线方法。

(3)□/□额定电流/额定短期耐受电流容量:以数字表示,250/10:额定电流250A/额定短期耐受电流容量10kA,可根据客户要求降低。

(4)□/□输入线型:□/1单相输入;□/3三相输入;1/3表示混合输入

(5)□×□出口电路:单相电路×三相电路、6×3单相6电路、三相3电路

(6)□/ □主开关类型/保护等级;1/IP30单相主开关/IP30;3/IP30三相主开关/IP30
