配电箱接线是成套设备制造商电工的重要工作之一。接线过程应使配电箱的内部接线看起来整洁清晰，相线不应凌乱、扭曲或分散。今天，用示例图详细解释如何连接内部的电线配电箱。

一、准备工作:

1.箱子已经安装好了。

2.部件和辅助材料:空气开关、三相导线和扎带。

3.工具:电动手钻、开口、六角凹头、螺丝刀、压线钳、剥线钳、小刀等。4.注:空口型号符合设计图纸，配电箱安装要求。

第二，配电箱内导轨安装

1.要求:导轨应水平安装，并与盖板的开口操作孔相匹配。

2.导轨安装照片:

三、空开安装

1.要求:

(1)当安装为空时，首先要注意盒盖上方安装孔的位置，确保空的位置在盒盖的预留位置。其次，安装时开关从左到右排列，预留开关位置为一个整体位置。

(2)预留位置一般位于配电箱的右侧。在首先排总的空开口和分开的空开口之间，为首先个空开口布线保留完整的整个位置。

2.首先张清空安装照片(首先排左侧预留位置):

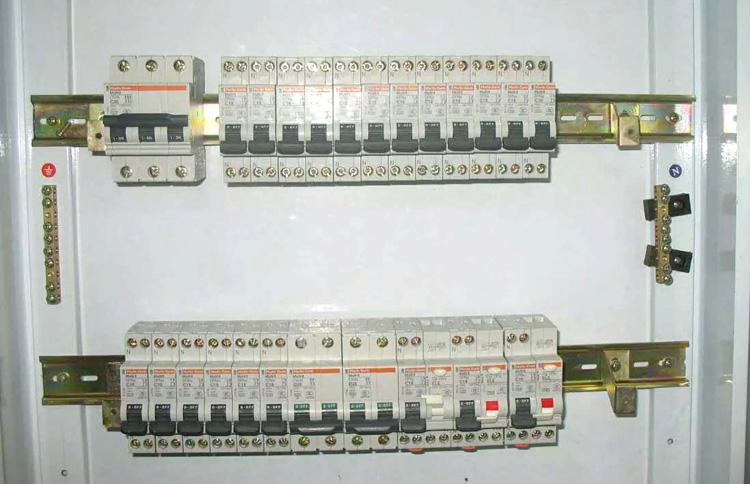

3.清空已安装的照片:

四、零线连接上的空

1.要求:

(1)零线颜色要用蓝线。

(2)照明和插座电路一般采用2.5 mm2导线，每根导线的串联空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

(3)不同相之间的零线不得共享。如果a匹配的首先根黄线连接到两个16A照明开口，则a相匹配的空的开口零线只能与两个开口匹配，并且匹配后直接连接到零线端子。

(4)总空口和箱体内每个空口之间的接线一般向左，2+引出线一般向右。

(5)箱内接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6.导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

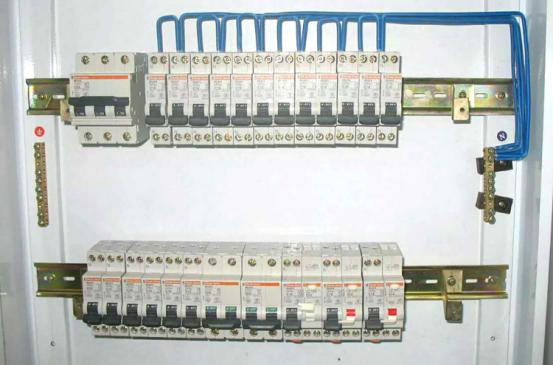

2.零线连接照片(首先行):

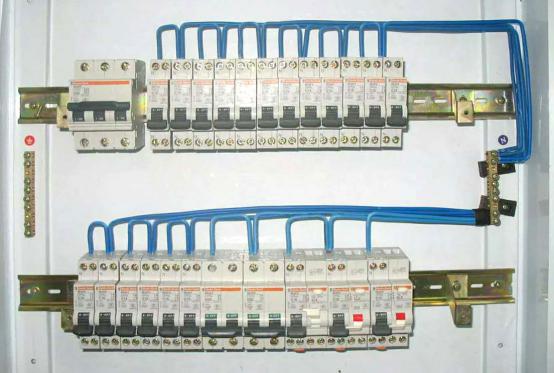

3.零线连接照片(第二行):

五、先排空打开三相接线

1.要求:

①A相为黄色，B相为绿色，C相为红色。

(2)与零线连接要求相同。

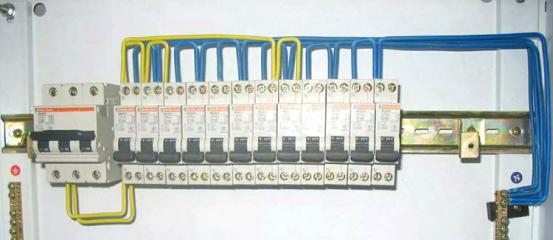

2.首先个空A匹配线的照片:

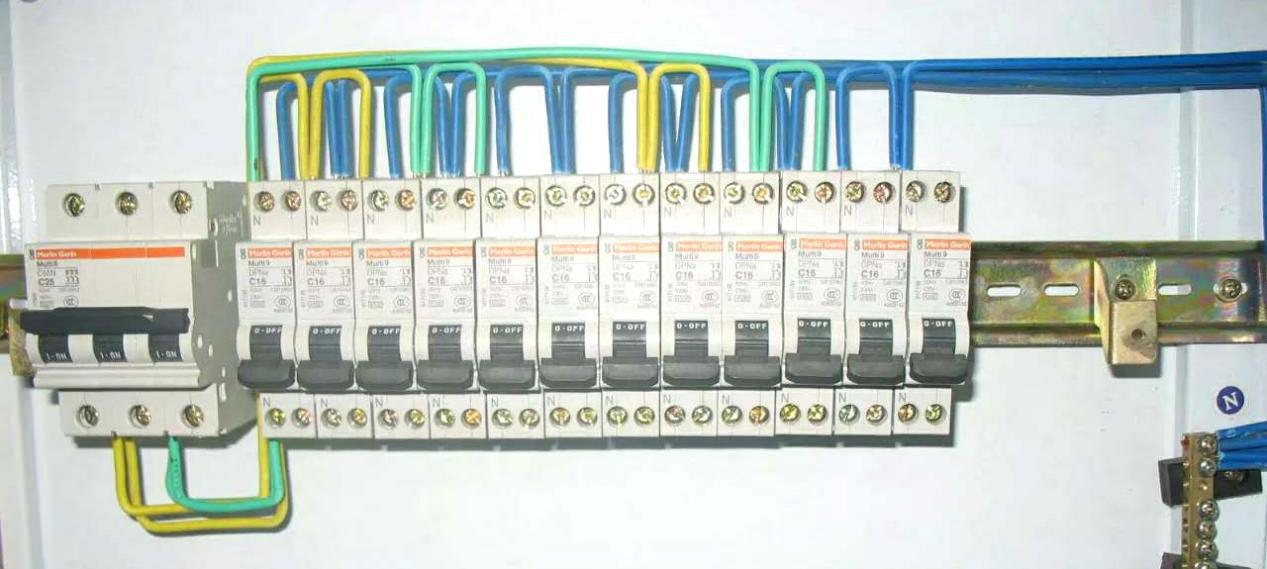

3.首先个空的匹配线的照片:

4.首先个清空的C匹配线的照片:

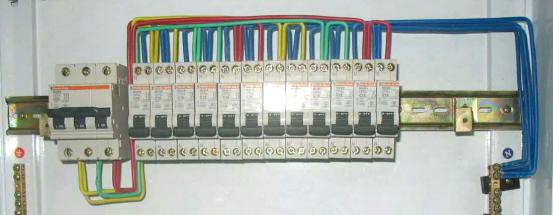

5.首先行连接后的效果:

六、第二次排空打开电线

1.要求:

①A相为黄色，B相为绿色，C相为红色。

(2)照明和插座电路一般采用2.5 mm2导线，每根导线的串联空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

(3)不同相之间的零线不得共享。如果a匹配的首先根黄线连接到两个16A照明开口，则a相匹配的空的开口零线只能与两个开口匹配，并且匹配后直接连接到零线端子。

(4)总开口与箱内各开口之间的接线一般向左，出线一般向右。

(5)箱内接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6.导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

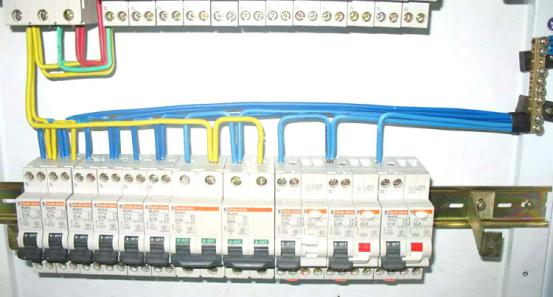

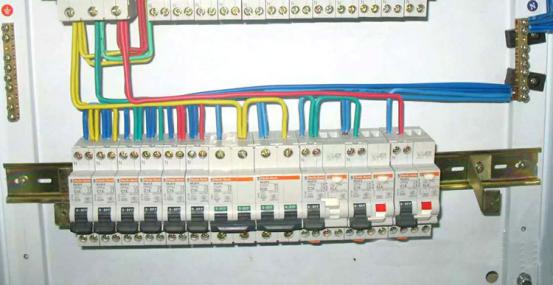

2.第二张空A火柴线的照片:

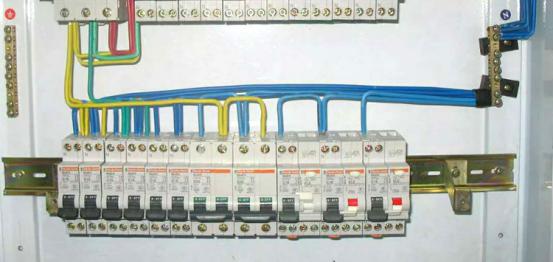

3.第二个空的匹配线的照片:

4.第二次倒空的照片——火柴线:

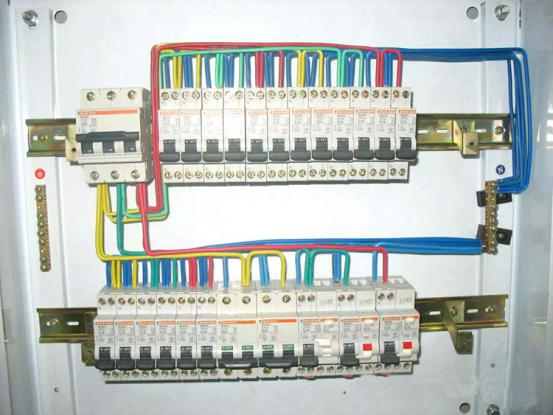

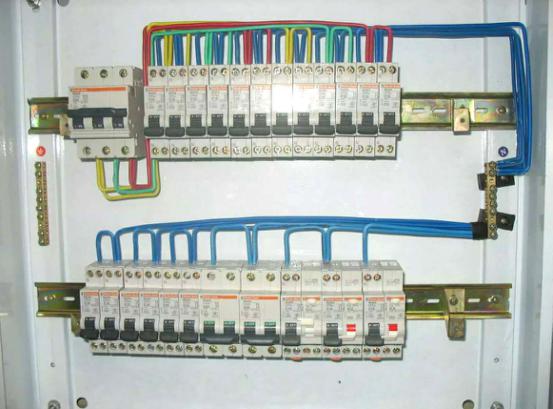

5.连接两行零线(蓝色)、相A(黄色)、相B(绿色)和相C(红色)后的照片:

七、铁丝绑扎

1.要求:

(1)导线应采用塑料绑扎，绑扎尺寸应合适，间距应均匀，一般为100毫米..

(2)绑好后，用钳子将未使用的部分切断。

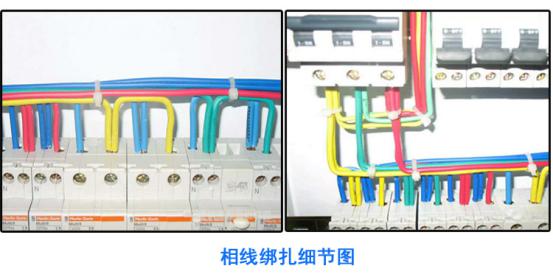

2.电线捆绑细节:

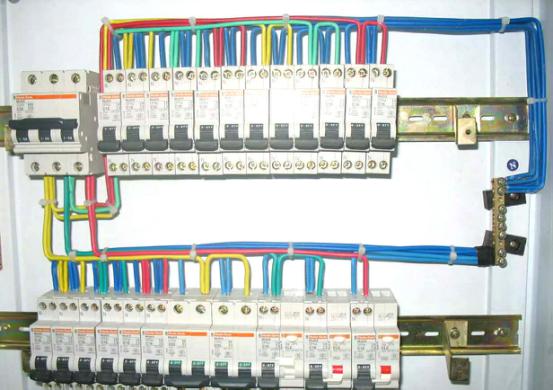

3.焊线完成后的效果图:

本文提供的图例只是某一条内部接线的示意图，零线和相线的连接要求可作为参考。但是，其他方面，如配电箱内部开关型号规格、数量等。，以客户提供的设计图纸为准，并根据图纸要求和技术参数进行。
