配电箱(机柜)安装过程详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

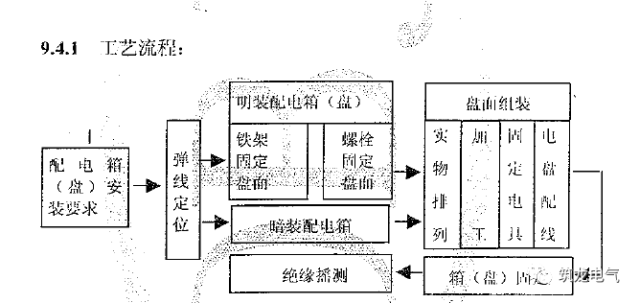

配电箱机柜安装流程图:

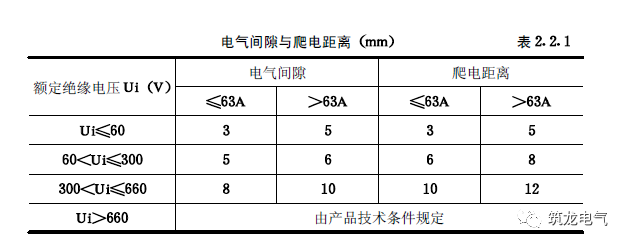

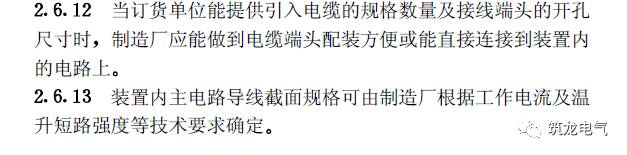

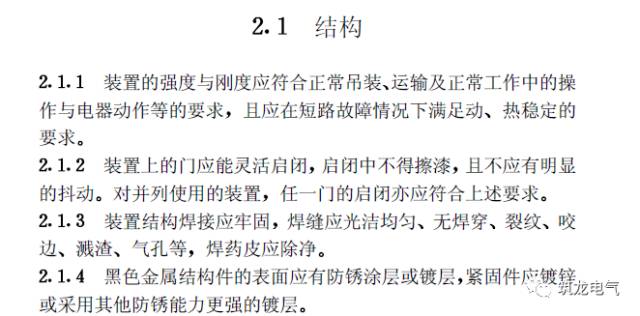

CECS低压成套开关设备验收规则49: 93

建筑电气工程施工质量验收规范

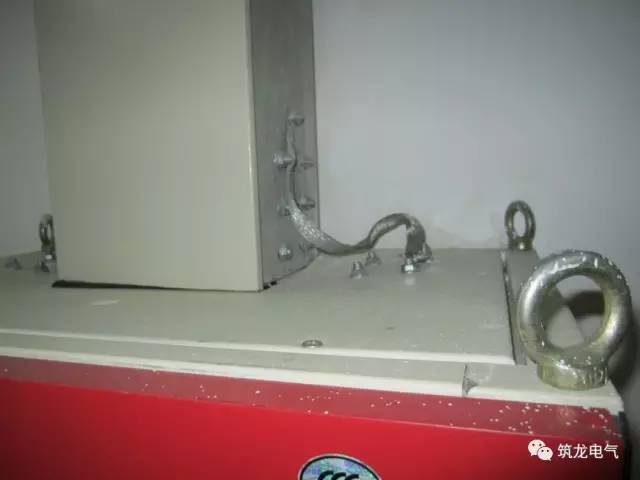

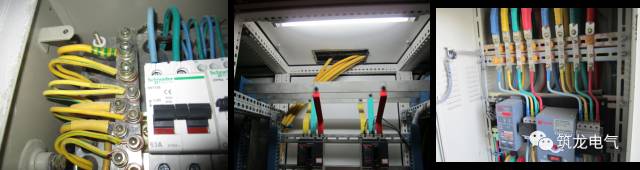

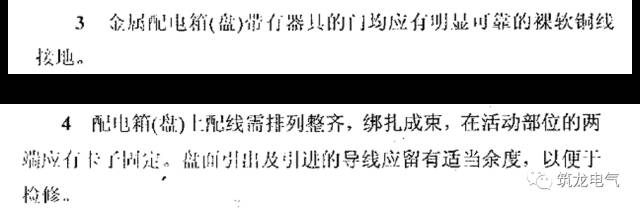

5.1.1柜、桌、箱的金属框架和基础型钢应与保护导体可靠连接；对于装有电器的可打开的门，应选择横截面积不小于4mm2的黄绿色绝缘铜芯软线连接门和金属框架的接地端子，并进行标识。

检查次数:所有检查。

检查方法:观察和检查。

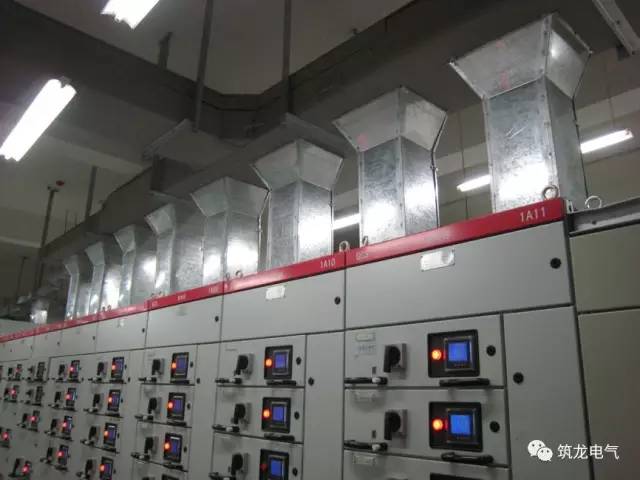

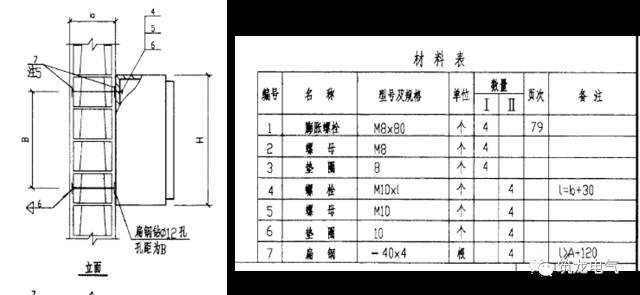

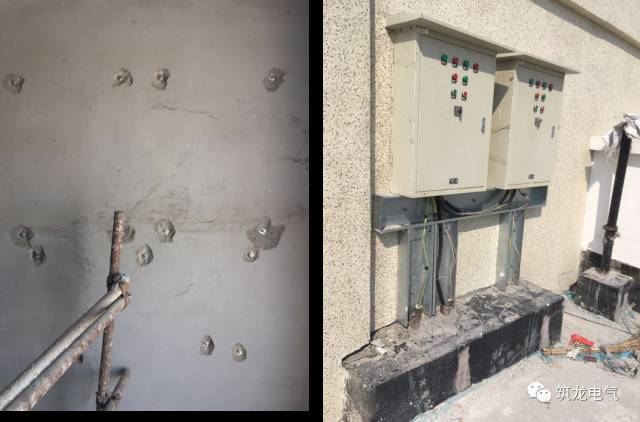

2.5机柜、桌子、盒子和托盘应安装牢固，不得直接设置在水管下方。柜、桌、箱、板安装垂直度允许偏差不应大于1.5 ‰，相互之间的接缝不应大于2mm，柱盘偏差不应大于5mm..

检查次数:应检查总数的10%，且不少于1次。

检验方法:线规检验、测隙规检验和拉规检验。

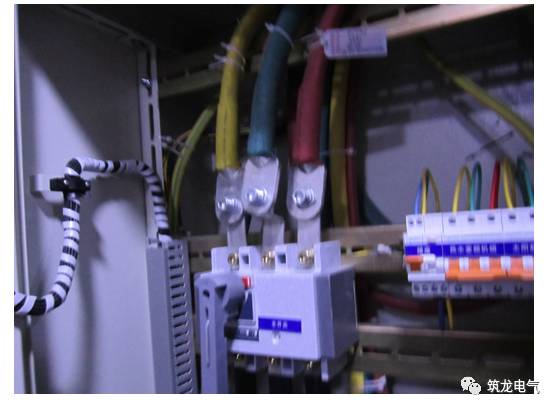

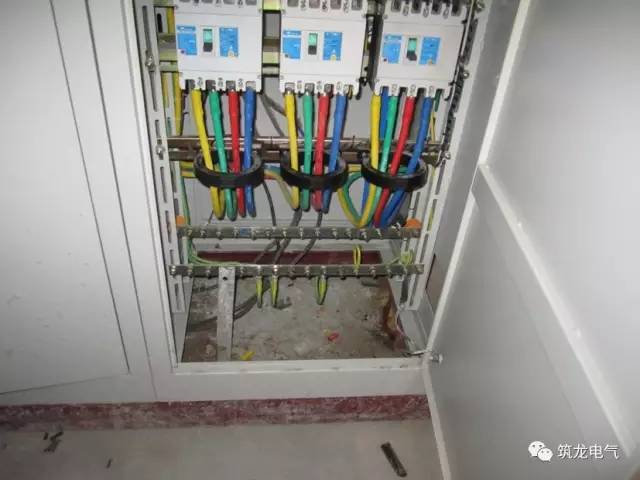

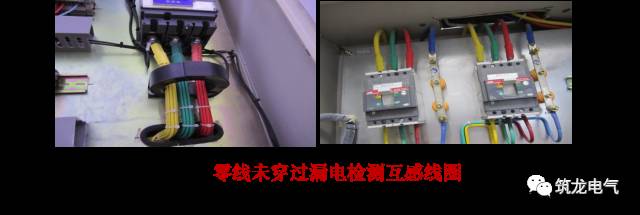

13.1.6当电缆穿过零序电流互感器时，电缆的金属护套和接地线应与地面绝缘。穿过零序电流互感器后制成的电缆头，电缆接地线应在穿过互感器后接地；未穿过零序电流互感器的电缆接地线应在零序电流互感器前直接接地。

2

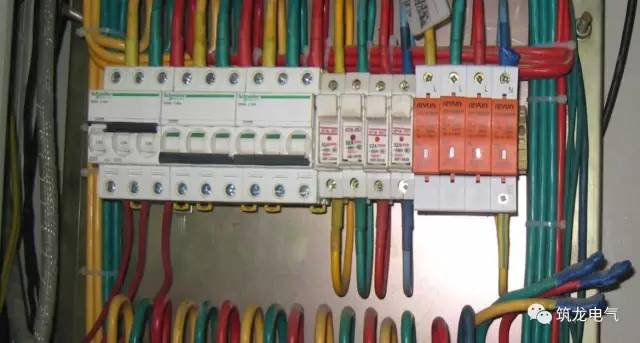

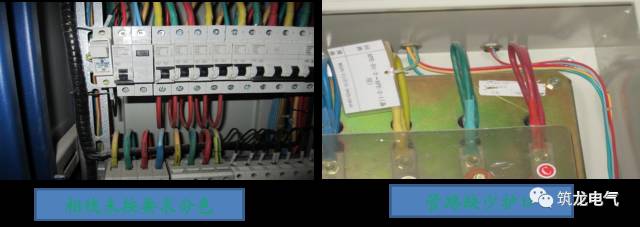

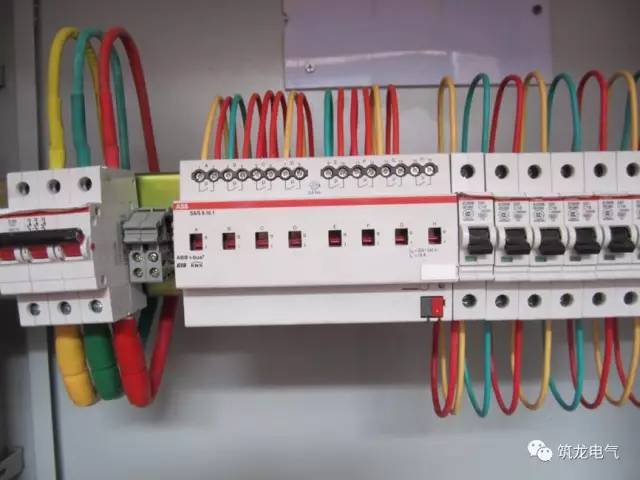

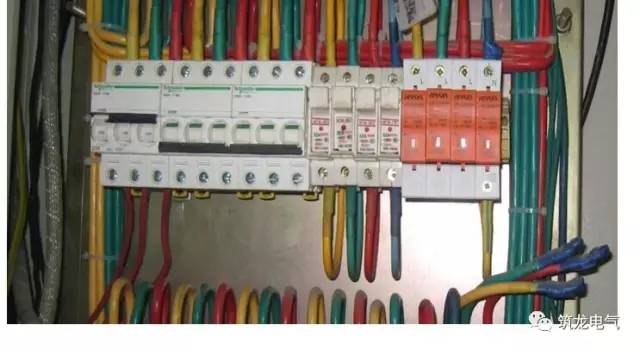

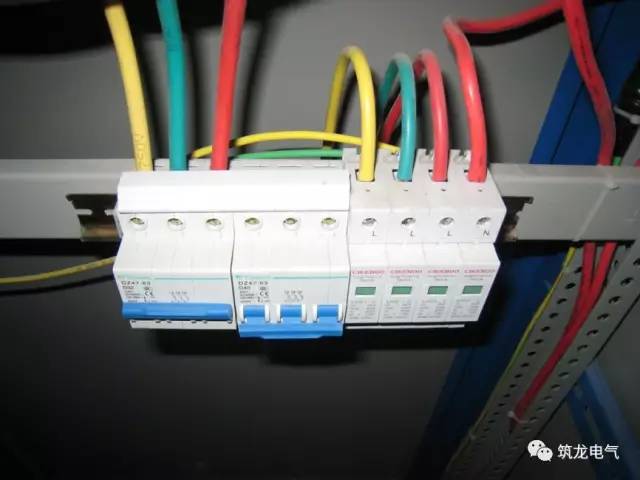

配电箱内部布线不标准化
