配电箱的几种验收方法

配电箱的几种验收方法详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

配电箱在整个建筑的电气工程中起着非常重要的作用。它是建筑物的终端供电电气设备,对安全可靠用电起连接作用。因此,加强2+的质量控制是我们日常工作的重点之一。然而,在检查过程中,发现现场技术人员经常对接受配电箱方法感到不知所措。本文讨论了基于当前标准的配电箱方法的可接受性。

1.资格检查

作为一个配电箱的制造商,它具有“三箱”生产资质,即照明配电箱的生产资质、动力箱和计量箱。因此,施工单位在申请产品检验时,必须先核对制造商在配电箱进入现场时的相关资料,包括生产资质证书、检验报告和批准证书。如无相关资料,应再次申请检验。

2.运输和储存条件

配电箱的运输和储存条件应符合现行国家标准《低压开关设备和控制设备通用规定》GB/T14048.1。储存温度不得低于-25℃且不得高于40℃,搬运过程中的自由下落高度不得大于250毫米

3.检查v1800.00箱

箱体的质量检验依据《终端电器选型及验收规则》(CECS 107: 2000)。根据规定,钢板厚度不得小于1.2毫米,不得使用热轧钢板。防腐处理应采用镀锌或喷塑(油漆)。对于上下开启的门,其外壳防护等级不应小于90度,并应按照现行国家标准《低压电器外壳防护要求》(GB4942.2)的规定进行划分,且不应小于IP3X,以防止直径大于2.5毫米的固体异物进入。对于没有附加设施的室外设备,第二特征数至少为5,即能在60°范围内防止垂直淋水或满足设计要求。

4.部件检查

配电箱端子组件应有国家认可的低压电器检测机构的检测报告。对于小型断路器和漏电保护器,必须有中国电气产品认证委员会颁发的电气产品认证。对于配电箱的端子组件,检查其参数,如型号、额定工作电流、分断能力、脱扣特性和相互匹配特性,看是否符合和满足设计要求和相应的国家标准,对照设计图纸逐项检查,如有违反,予以更换。

5.检查接线和端子板

配电箱内部接线应整洁清晰。每个电路的引出线和引出线没有“直角弯曲”。电线应为国家标准类型。绝缘线的电压水平应满足电路的要求。相序L1、L2和L3分为黄色、绿色和红色,三相之间的负荷分布符合设计系统图。保护地线(聚乙烯线)采用黄绿绝缘线;中性线应为浅蓝色绝缘导线。两个装置之间的电线没有中间接头;裸铜导体和未绝缘金属部件之间的电气间隙大于5.5毫米. 配电箱内部电线应根据电流大小进行选择,可参考表1进行检查。

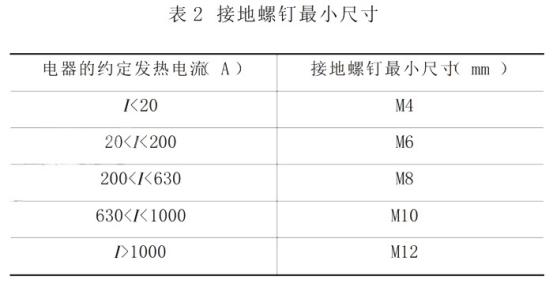

端子板是配电箱的常见附件,对于端子板国家有严格的规定。标志符合GB4026“电气端子识别和字母数字符号端子标记的一般原则”的规定。连接到中性线的端子板应标有字母“N”,保护性接线板应标有“PE”;接线盒的布置应便于识别和连接。原则上,接线盒上的连接应与导体连接,导体应在镀锡或因条件限制而卷曲后连接至接线盒。为了确保保持适合电气元件和电路的额定电流和短路强度所需的接触压力,GB/T14048.937.1.9.2《低压开关设备和控制设备的一般规定》规定了保护接地螺钉的较小尺寸,如表2所示。

配电箱的几种验收方法

以上是根据国家标准对进入施工现场的建筑物进行检查的依据配电箱项。如有质量疑问,应将密封样品送至相关合法有效的检验部门进行检验,以实验结果为准。

更多选型规格报价定制等问题可及时联系厂家,以上就是配电箱的几种验收方法全部内容。
