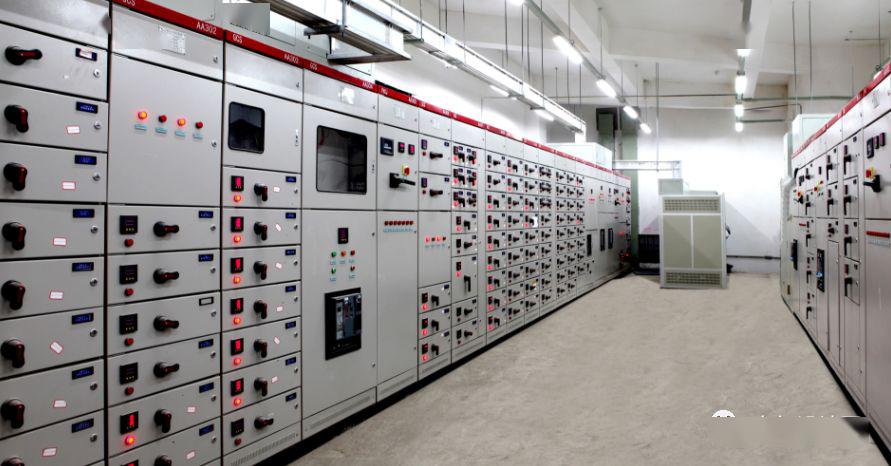

低压配电室一般指10kV或35kV站用带变压器出口的400伏配电室。低压负荷的室内配电场所称为配电室，主要向低压用户分配电能。它们配有中压进线(可能有少量出线)、配电变压器和低压配电装置。

10kV及以下电压等级设备的设施分为高压配电室和低压配电室。高压配电室一般指6 kv-10 kv高压开关室；低压配电室一般指10kV或35kV站用带变压器出口的400伏配电室。

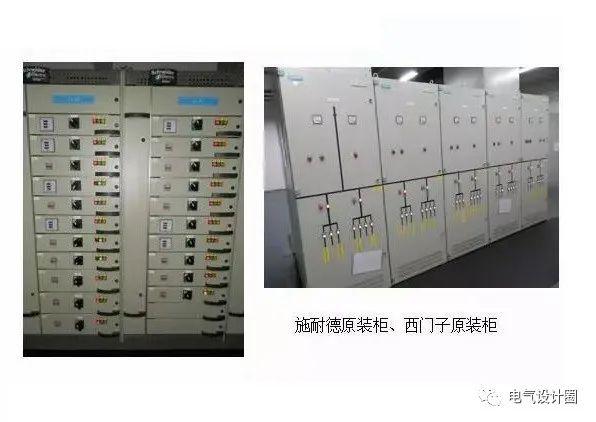

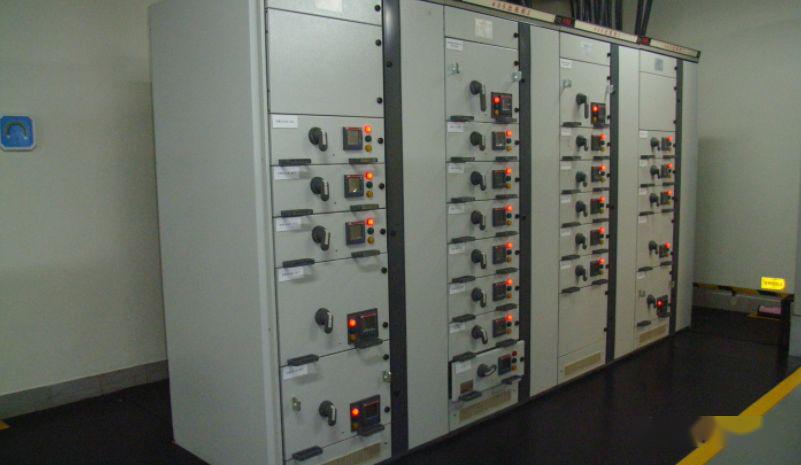

1.普通低压配电柜柜式

(1)低压提取公式配电柜:GCK，GCS，MNS

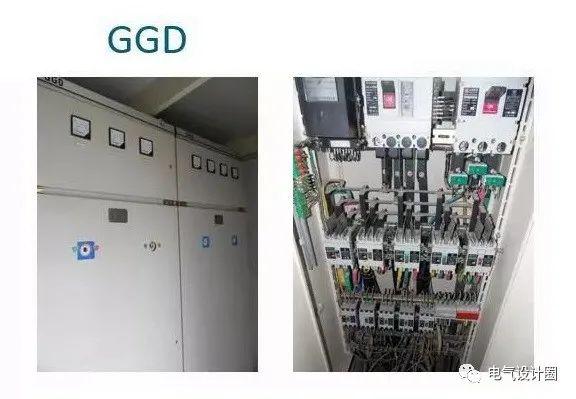

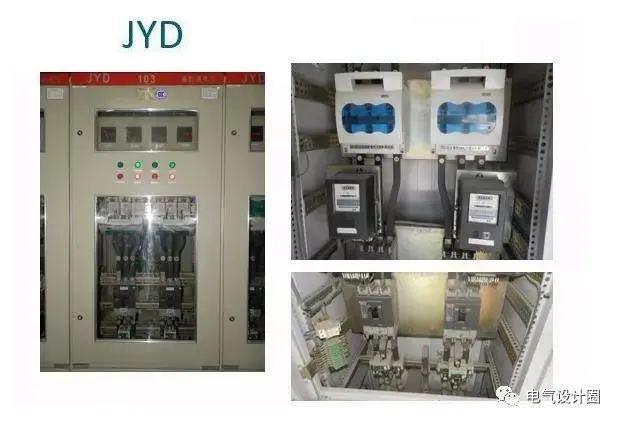

(2)低压固定开关配电柜:JYD，GGD

(3)全封闭式分体式配电柜:gfb2008(低底座配电室的新型柜式)

(4)照明或电力配电箱:PGL(配电间较少使用)

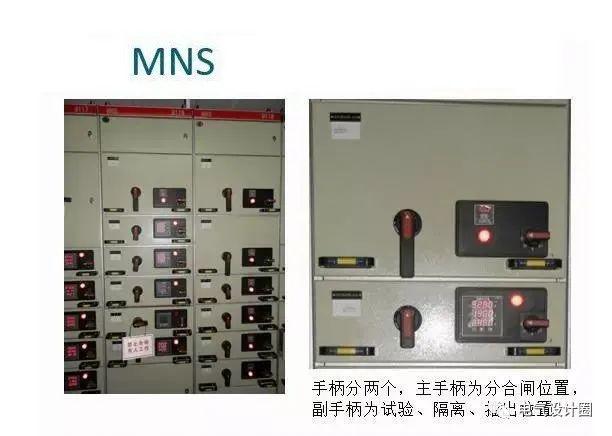

2.GCK，GCS，MNS机柜

(1)不同的特征

MNS设计紧凑，结构通用性强，装配灵活，技术性能高，装配方便，不需要特殊复杂的工具。

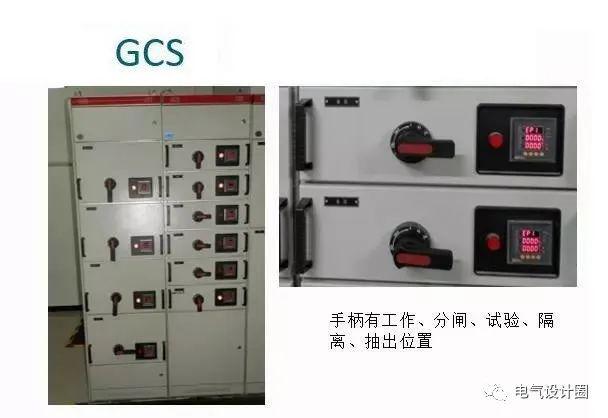

GCS功能单元和隔间之间的分隔清晰可靠。一个单元的故障不会影响其他单元的工作，因此故障被限制在较小范围内。汇流条的平行排列使器件具有良好的动态和热稳定性，并能承受80/176kA短路电流的冲击。

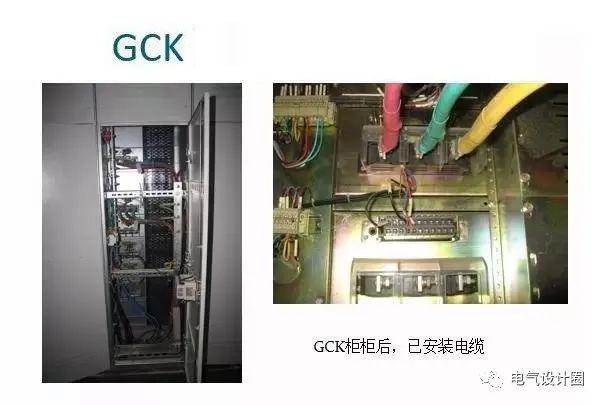

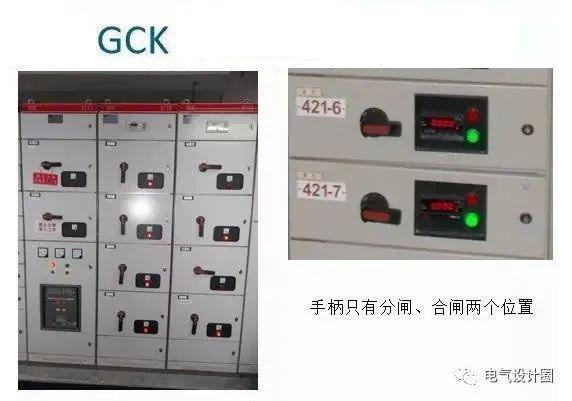

GCK机柜框架由型钢制成，由三维角板定位，螺栓连接，无焊接结构，避免焊接变形和应力，提高安装精度。杆架和零件的安装孔根据模数E = 25mm毫米而改变；内部结构镀锌，外部零件酸洗和磷化，然后喷涂静电环氧粉末。

(2)主母线额定电流不同

一般情况下，GCK，GCS的主母线额定电流≤4000A，而MNS的主母线额定电流≤6300A。

(3)主母线布局不同

CGK水平母线采用顶部直接送丝式，而GCS、MNS的主水平母线采用柜体后侧送丝式。

(4)较小功能单元模块的差异

GCK的较大功能单位是模块，GCS是1/2模块，而MNS是1/4模块。

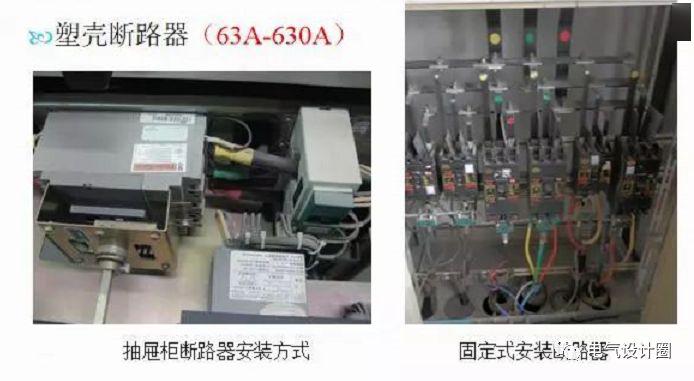

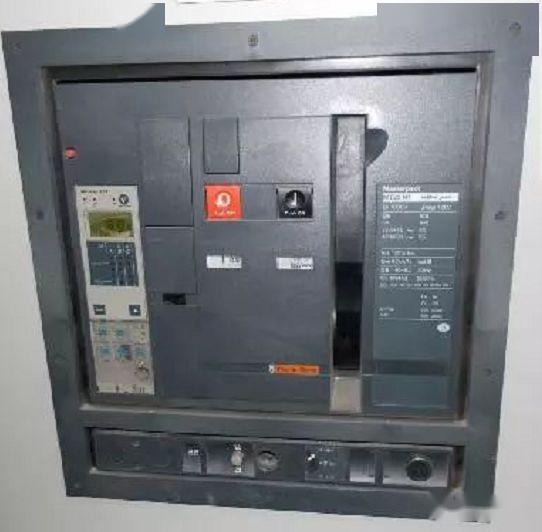

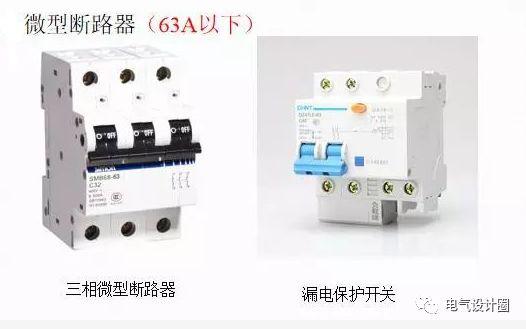

3.低压断路器

(1)低压断路器的功能:首先，它作为电路的开关来断开和断开电路；其次，它用于线路保护。通用断路器具有过流保护和短路保护。增加欠压线圈可以提供欠压保护。增加漏电模块可以有漏电保护；一般来说，没有过压保护，过压保护需要一个过压继电器。

(2)技术指标:额定电流、重症监护室额定短路分断能力、集成电路额定短路分断能力、ICW短期耐受电流。通用断路器(框架开关)额定电流高于630安，较高可达6300安。

(3)低压断路器内部附件:欠压跳闸装置、报警触点、辅助触点、合闸线圈和分路跳闸装置。

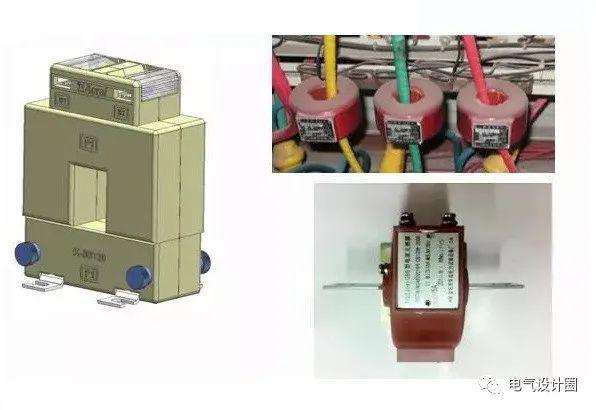

4.电流互感器

(1)电流互感器的作用:为了保证电力系统的安全经济运行，必须对电力设备的运行进行监测和测量。一般测量和保护装置不能直接连接到主高压设备。相反，一次系统的大电流需要按比例转换成小电流，以供测量仪器和保护装置使用。

(2)电流互感器的接线应符合串联原则:一次绕组应与被测电路串联，二次绕组应与所有仪表负载电流互感器串联。

(3)电流互感器的常见类型:喇叭型(供电公司常用于低压计量)、穿芯型和敞开式。

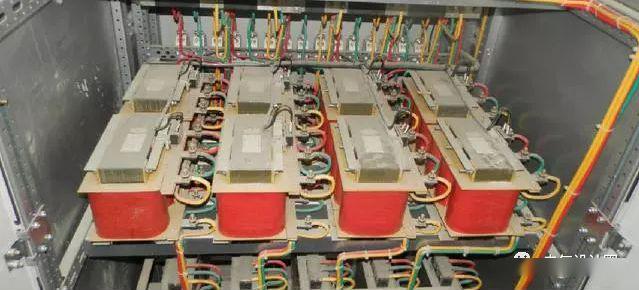

5.反应堆

反应器一般有以下两种功能:

(1)抑制浪涌

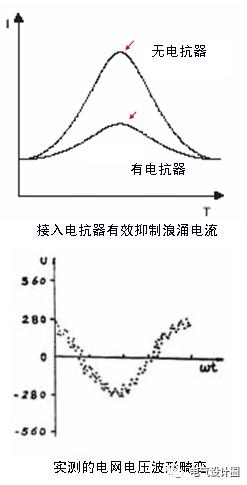

在大功率电力电子电路中，通常在接通时产生大的浪涌电流(浪涌电流)。虽然浪涌电流的作用时间很短，但其峰值非常大。例如，电弧炉、大型轧机、大型开关电源、不间断电源、变频器等的启动浪涌电流。经常超过正常工作电流100倍以上。在输入侧串联电抗器可以有效抑制浪涌电流。(在关闭时，电抗器处于高阻抗状态(相当于开路))。

(2)抑制谐波电流

随着电力电子技术的广泛应用，我国电网中增加了大量的非线性负载，如交流DC电源、不间断电源、变频器等。它们都在切换模式下工作。这些以开关模式运行的耗电设备经常成为谐波电流的来源，“污染”电网并扭曲电网的电压波形。谐波的危害之一是中心线过载、发热和燃烧。电抗器的连接能有效抑制谐波污染。

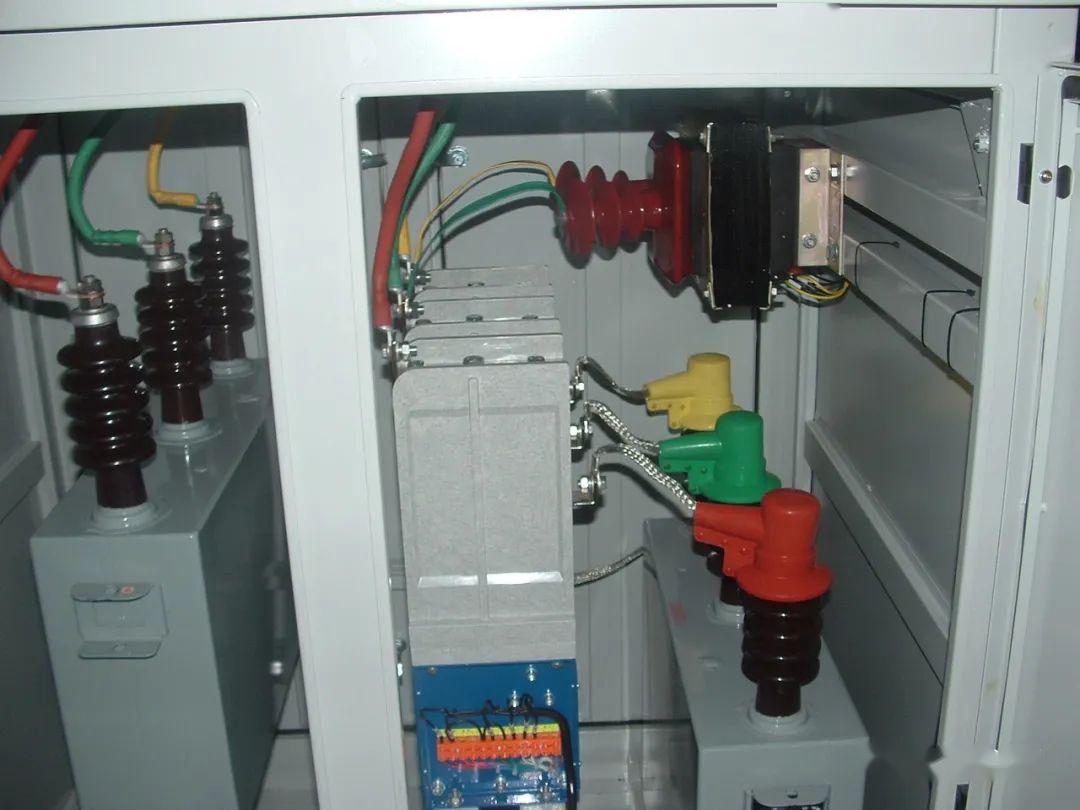

6.电容器

(1)功能:在供电系统中起到提高电网功率因数、降低供电变压器和输电线路损耗、提高供电效率和改善供电环境的作用。合理选择补偿装置可以较大限度地降低网络损耗，提高电网质量。

(2)配置原则:变压器容量的1/3。

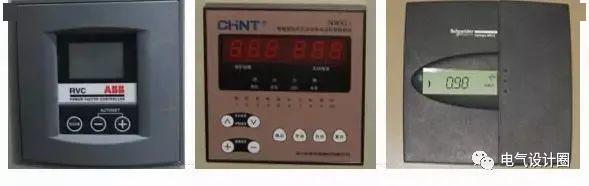

7.功率因数控制器(ABB-RVC)

(1)功能:控制电容器的切换时间和顺序。

(2)电容器的运行方式:按顺序放入，先放入，再分入。

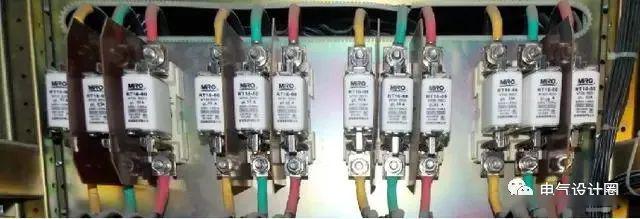

8.融合

功能:当电路故障或异常时，电流持续增加，增加的电流可能会损坏电路中一些重要或有价值的器件，还可能烧毁电路，甚至引起火灾。如果保险丝正确安装在电路中，当电流异常升高到一定高度时，保险丝会自动熔断，在一定时间切断电流，从而保护电路的安全运行。

如果电路中安装了断路器，则不需要保险丝。热继电器需要与交流接触器结合使用。当过载发生时，热继电器上的触点断开并切断控制电路，因此目前控制电路中通常使用保险丝。

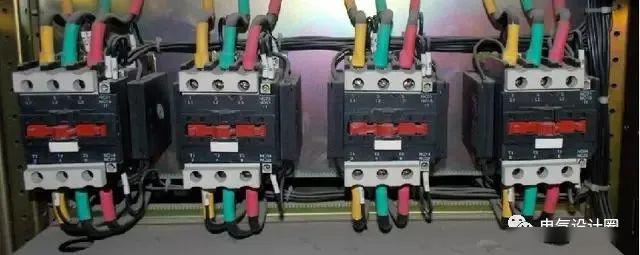

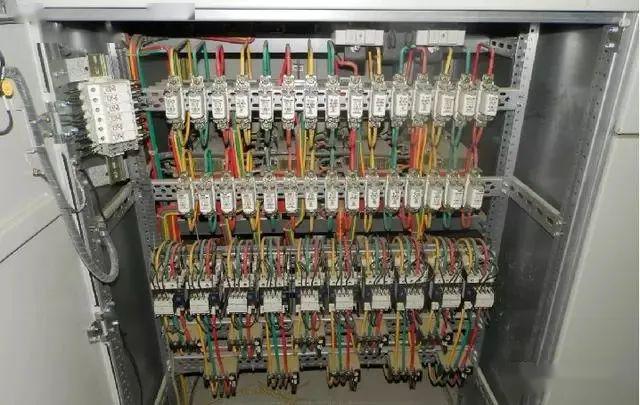

9.接触器(电容器专用)

功能:输入或切断低压并联电容器。接触器配有浪涌电流抑制装置，可有效降低合闸浪涌电流对电容器的影响，抑制开断时的过电压。

10.热动继电器

热继电器是一种监测电机工作电流的保护元件。如果电机电源电路中没有热继电器，当电机异相、过载、绕组短路等故障时，控制电路无法及时切断电机电源，这将进一步扩大故障范围，造成更大的损失。

当电机在正常工作电流下不工作时，一旦电流超过设定值，电路中的热电阻线就会发热，导致双金属片变形，推动执行开关，断开控制电路，保护电机的安全。

2

工作原理:由于电流流入热元件产生的热量，不同膨胀系数的双金属板会发生变形。当变形达到一定距离时，推动连杆动作，断开控制电路，使接触器断电，主电路断开，实现过载保护。

电容器的损坏主要是由过电压或短路造成的，过载影响小。热继电器主要用于电动机的过载保护，因此不适合用热继电器来保护电容器。

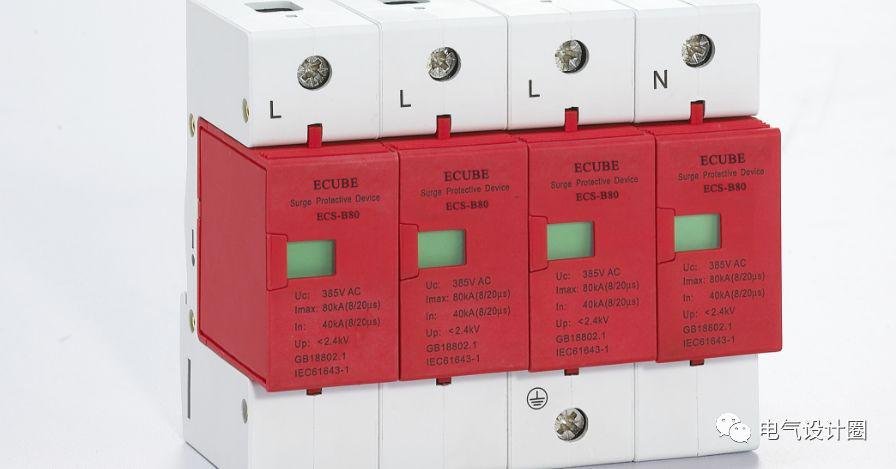

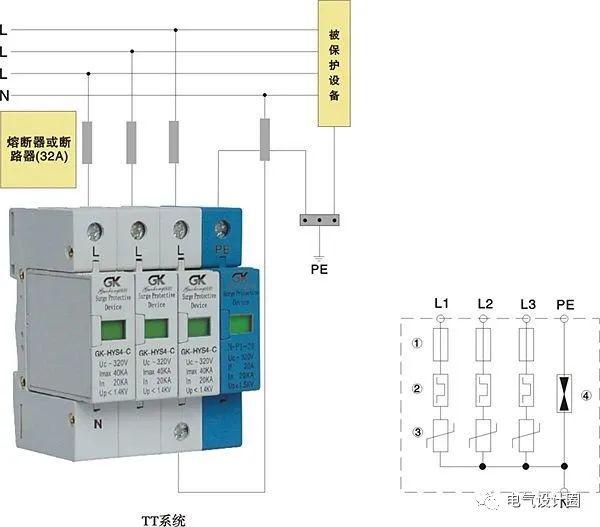

11.浪涌电压保护器

电涌保护器(电涌保护器)是电子设备防雷不可缺少的装置。过去，它常被称为电涌保护装置“电涌放电器”或“过电压保护装置”，英文缩写为SPD。

(1)电涌保护器的作用是将电力线和信号传输线的瞬时过电压限制在设备或系统能够承受的电压范围内，或向地面释放强雷电电流，以保护受保护的设备或系统免受冲击和损坏。

电涌保护器的类型和结构根据不同的目的而不同，但是它至少应该包括非线性电压限制元件。

(2)电涌保护器的基本元件包括:放电间隙、充气放电管、变阻器、抑制二极管和扼流线圈。

◆◆

◆◆
