一、运行条件和场地准备

1.箱子已经安装好了。

2.箱内为空，接线引线和接线带已准备好，并满足设计图纸，配电箱安装要求。

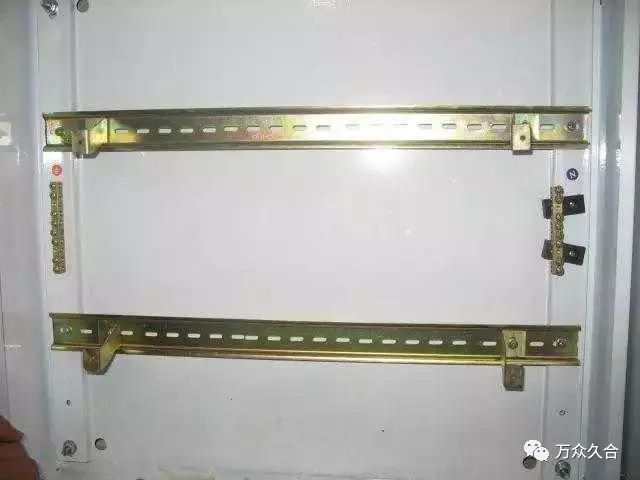

二。箱内导轨的安装

导轨应水平安装，并与盖板的开口操作孔相匹配。

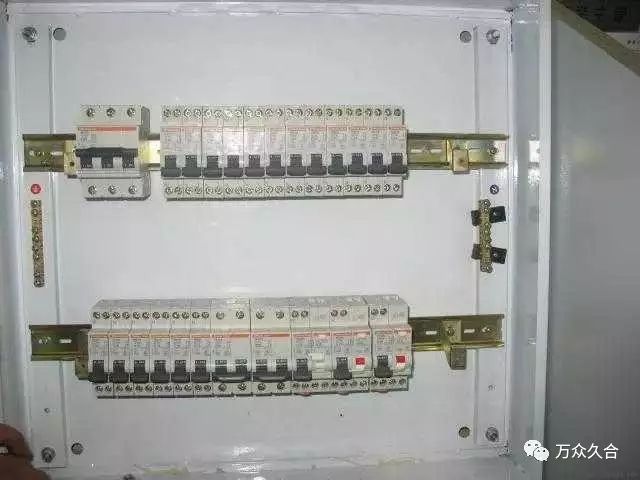

三、箱体空安装

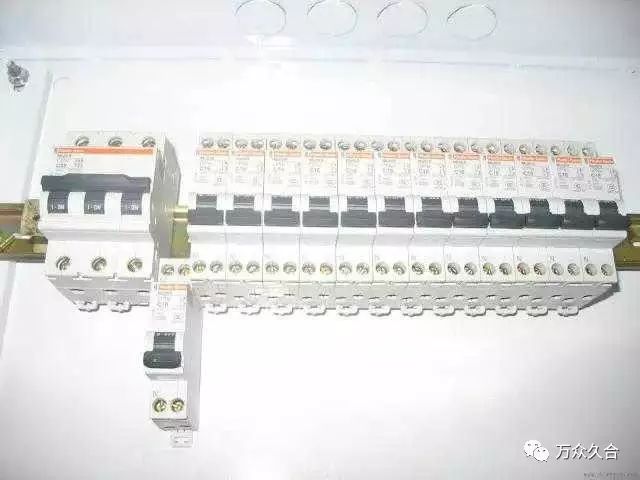

1.在打开位置安装时，首先注意盒盖上方安装孔的位置，确保打开位置在盒盖的预留位置。其次，安装时开关从左到右排列，预留开关位置为一个整体位置。

2.预留位置通常位于配电箱的右侧。在首先排总的空开口和分开的空开口之间，为首先个空开口布线保留完整的整个位置。

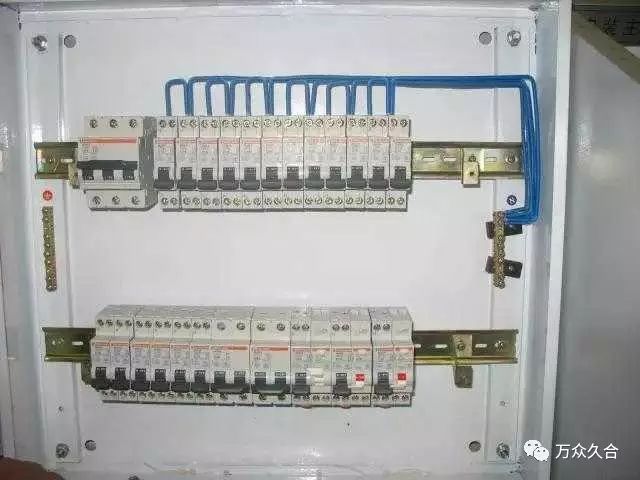

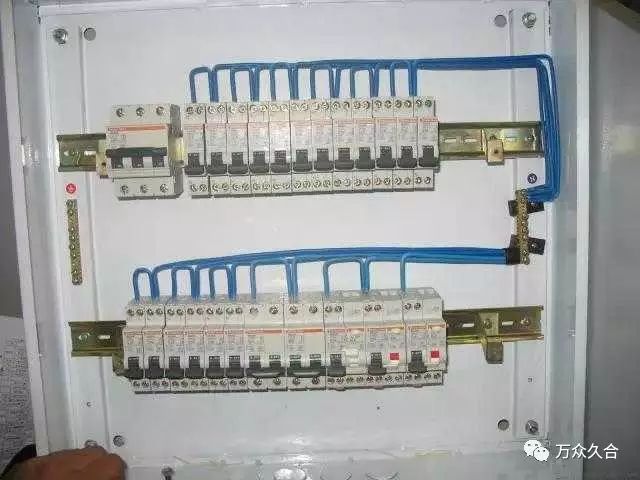

四、空开零线接线

1、零线颜色使用蓝色。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

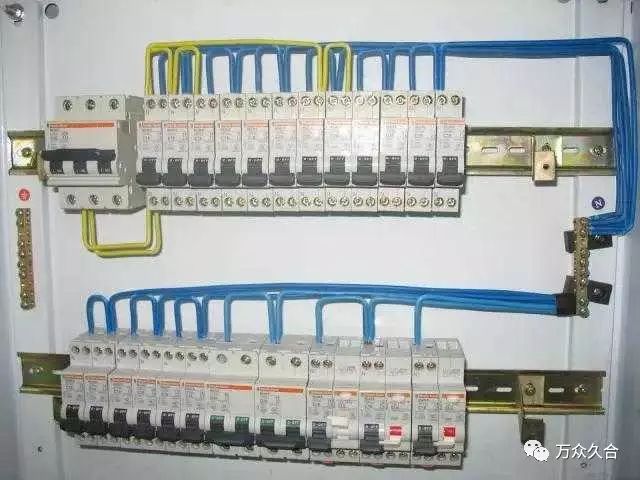

3.不同相位之间的零线不得共享。如果与A相匹配的首先根黄线连接到两个16A照明开口，那么与A相匹配的空的开口零线只能与两个开口相匹配。匹配后，它直接连接到零线端子。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。
