一、外来变压器低压输出至总配电室的线路连接方法

1.线路通过外部变压器的低压输出和中性点接地通向主配电间。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

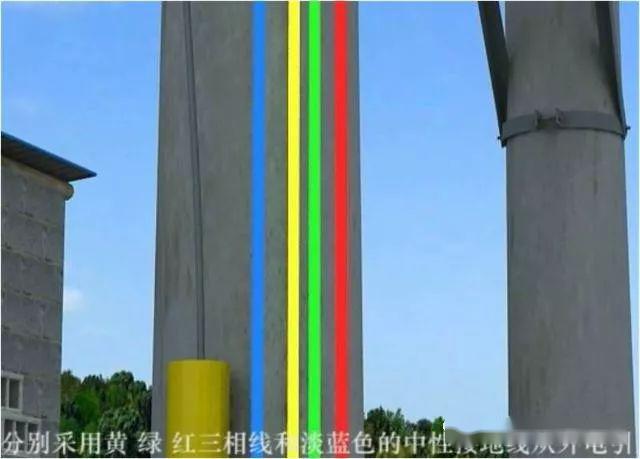

分别采用黄、绿、红三相线和淡蓝色中性接地线从外部电源引入

2.线路的黄色、绿色和红色三相线路连接到总隔离开关,总配电箱(左)

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

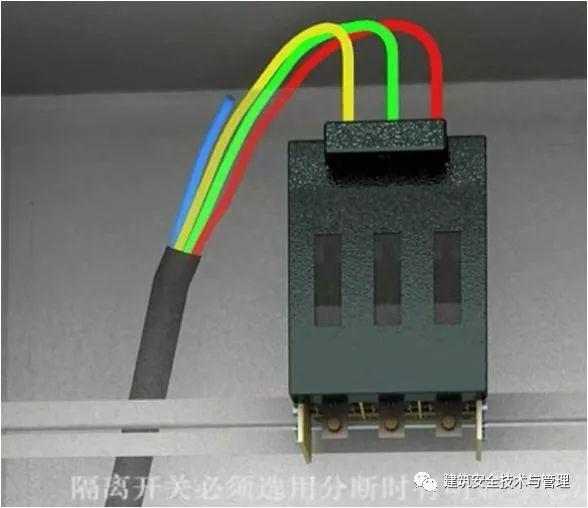

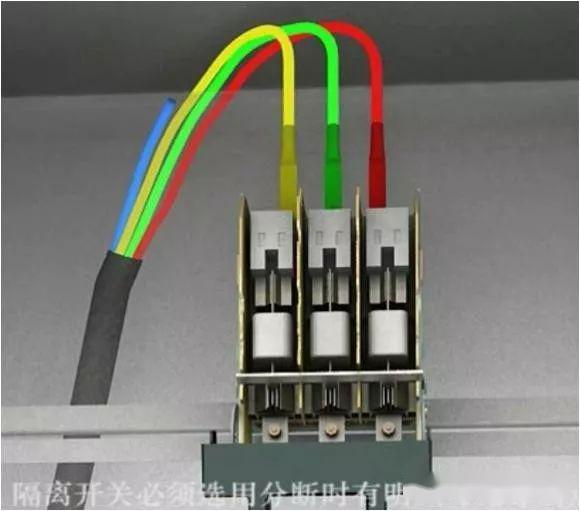

隔离开关必须是断开时有明显断点的开关(右图)

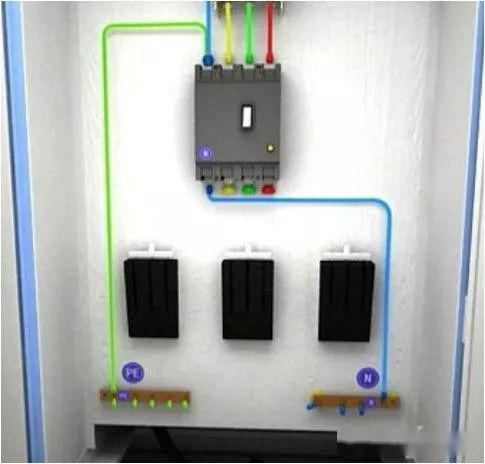

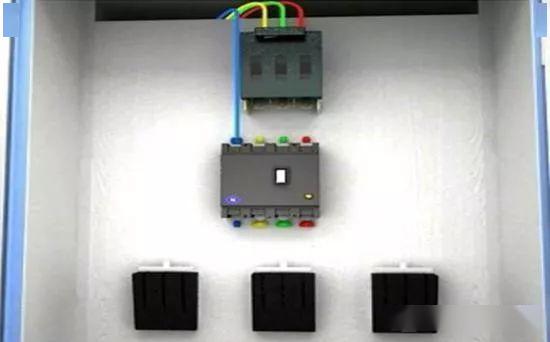

3.浅蓝色中性接地线连接到一级漏电保护器的端子上

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

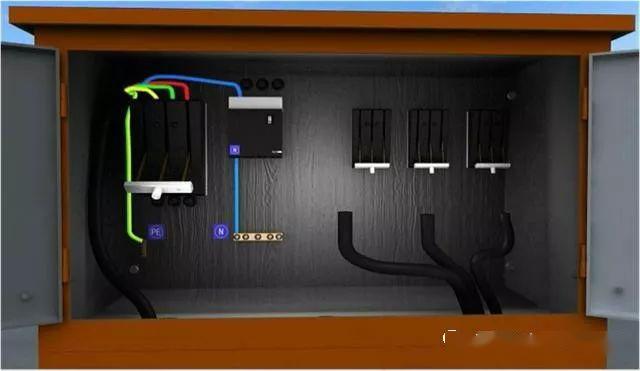

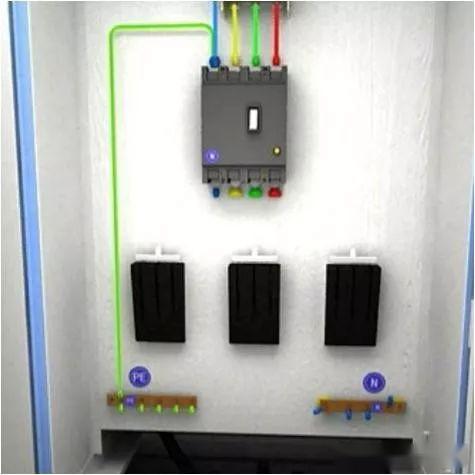

4.将中性接地线引至聚乙烯端子,作为保护零线

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

注意:不再允许使用这种类型的断路器。本文主要介绍路线布局,请理解!

5、从首先级漏电保护器" n "出口端子到工作零线端子

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

6、从首先级总漏电保护器引出相线到多个并联隔离开关

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

二、总数配电箱至点数配电箱连接:三分为三为例

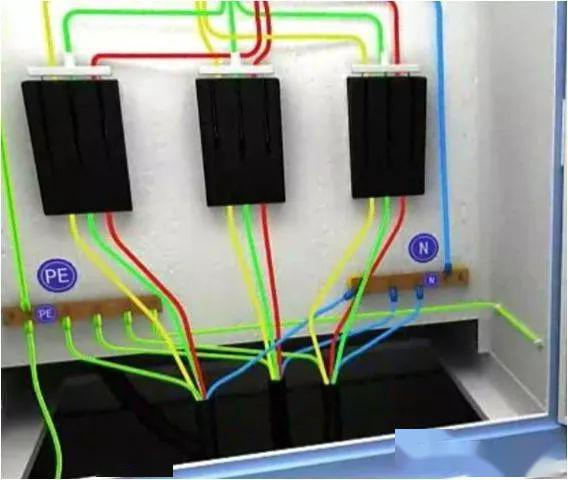

1.黄色、绿色和红色(L1、L2和L3)三相线路分别从total 配电箱配电开关引出

浅蓝色工作零线从工作零线端子引出

黄绿色双色聚乙烯保护零线从聚乙烯端子引出

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

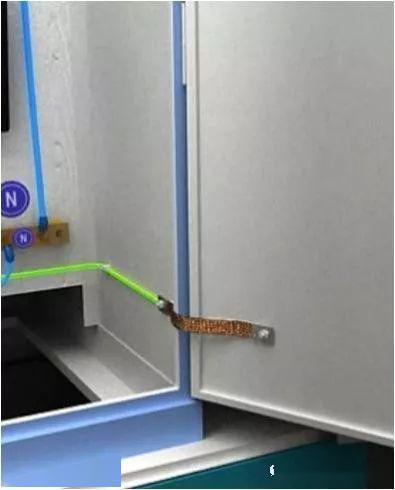

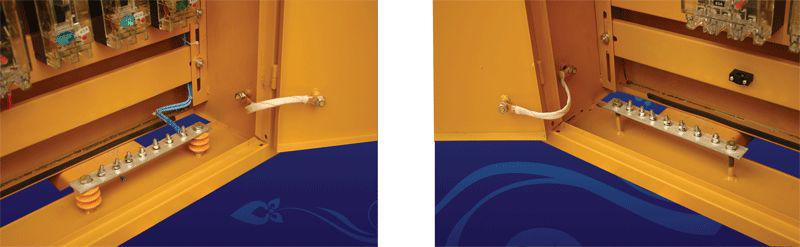

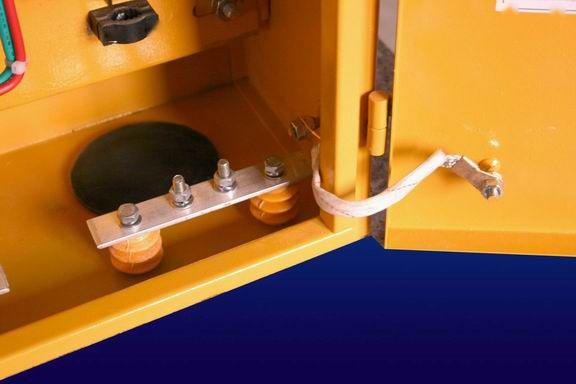

总数配电箱门与箱之间必须采用编织软铜线可靠连接保护和接零

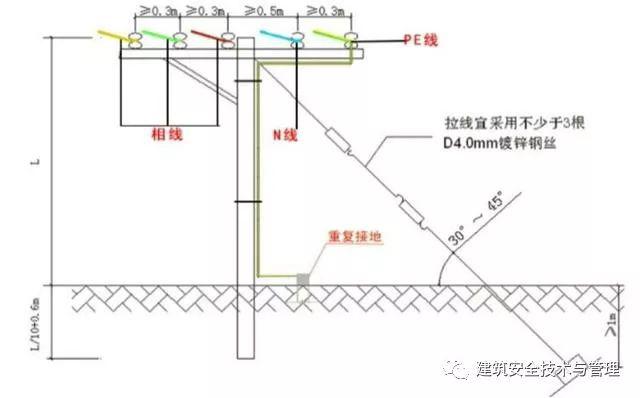

五行之间的安全距离

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

2.线路的黄色、绿色和红色三相线路连接到总隔离开关,次级元件配电箱

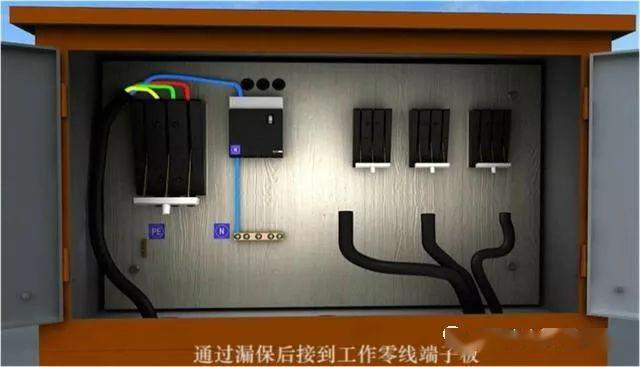

淡蓝色的N线接漏电保护器的N端,漏电保护后接工作零线端子板。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

3.黄色和绿色的PE线连接到保护零端子板的PE板

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

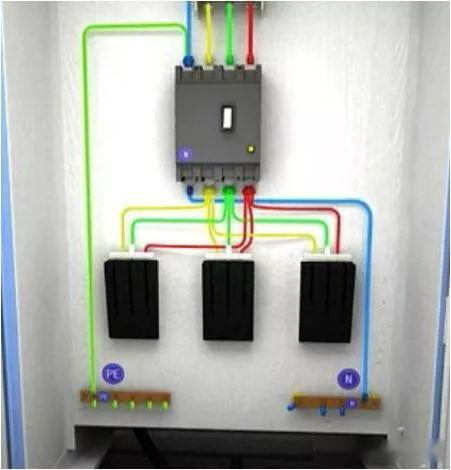

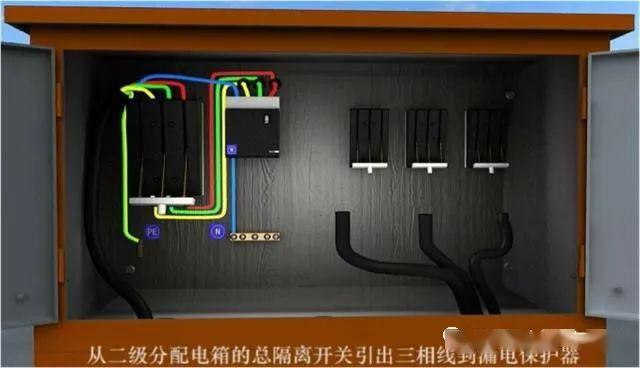

4、从二次配电箱总隔离开关引出三相线至漏电保护器

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

5、从漏电保护器端子引出相线至分路隔离开关

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

聚乙烯线路不能进入漏电保护器,因为线路末端漏电保护器的动作会使以前的漏电保护器跳闸,造成大规模停电。

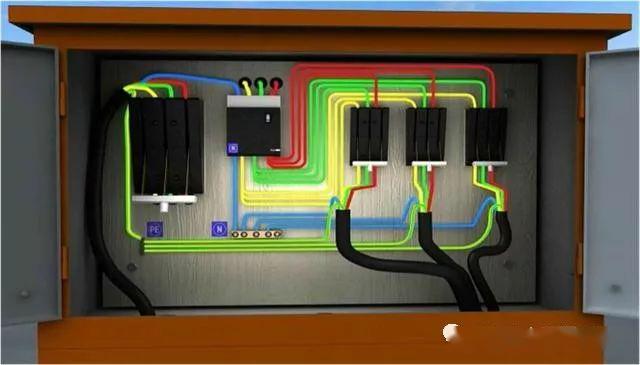

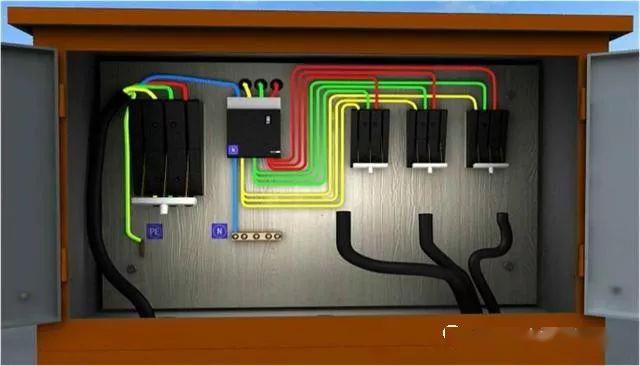

6.黄色、绿色和红色三相线分别从支路配电箱的并联隔离开关引出

一条浅蓝色工作零线从N板连接端子引出。

从聚乙烯板连接端子引出黄绿色双色保护零线。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

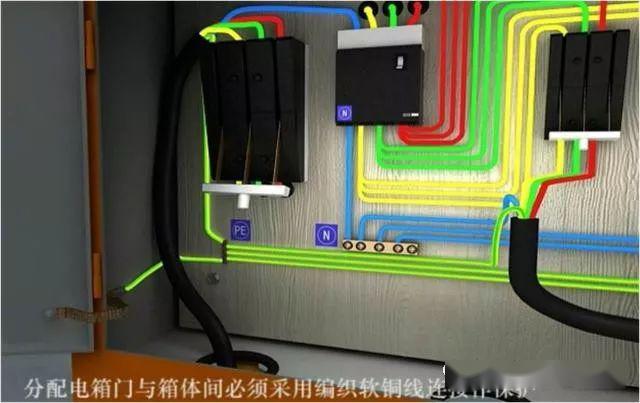

7、分配电箱门与箱之间必须用编织软铜线进行保护连接

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

三、单相开关箱线路末端的连接方法

1.引入线可以是任何相线(以红线为例),并连接到单相开关箱的隔离开关

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

2.将淡蓝色的N线接到单相开关箱的隔离开关上,将黄色和绿色的PE线接到PE板接线端子上。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

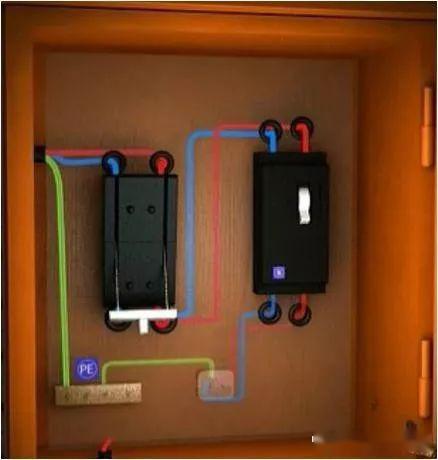

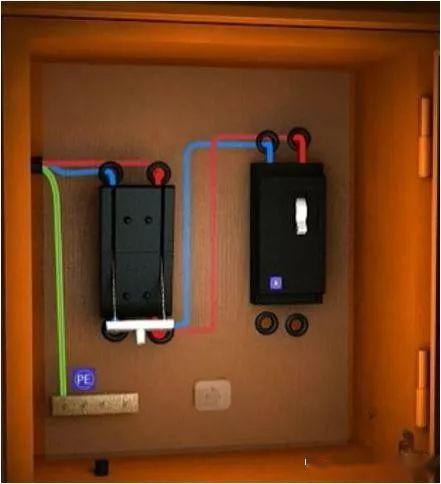

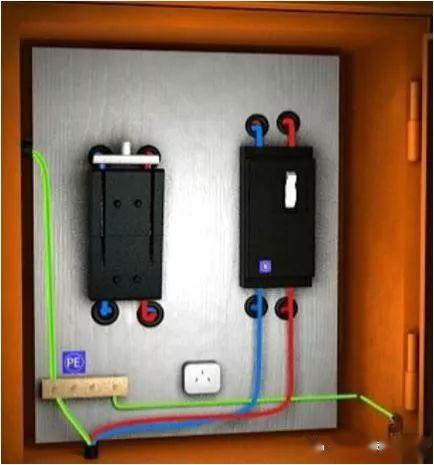

3.从隔离开关端子引出红色相线和蓝色N线至漏电保护器端子

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

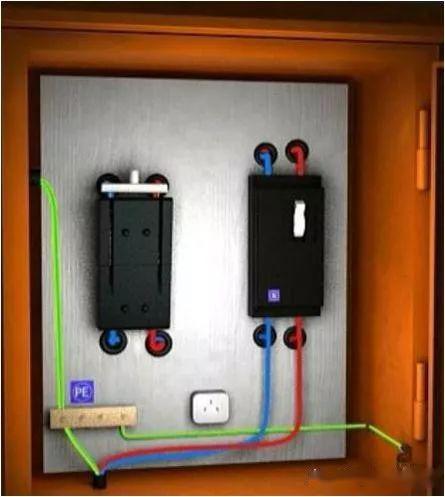

4.红色相线和蓝色N线从漏电保护器的端子引出,黄绿色双色PE线从PE板的端子引出

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

四相和三相较终开关箱的线路连接

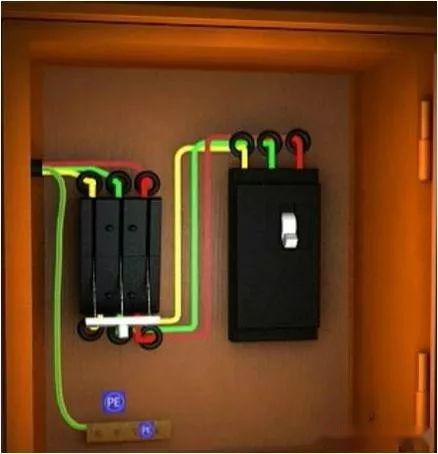

1.黄色、绿色和红色三相线分别连接到三相开关箱的隔离开关上。黄色和绿色的聚乙烯电线连接到聚乙烯板端子。黄色、绿色和红色三相导线从隔离开关的端子引出到漏电保护器的端子

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

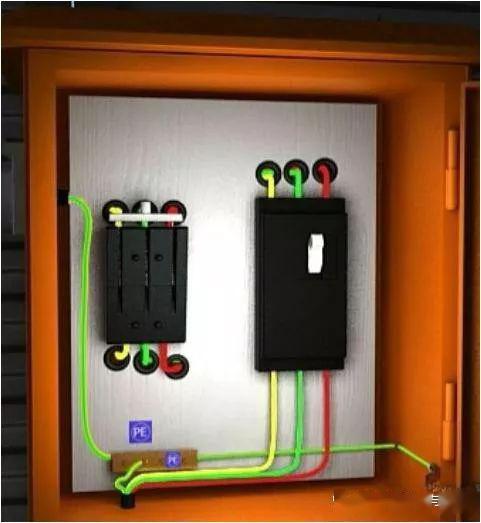

2.黄、绿、红三相线从漏电保护器的端子引出,黄、绿双色PE线从PE板的端子引出

2

五、较终开关箱设置要求

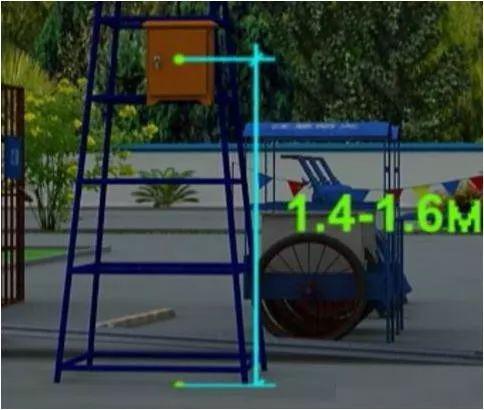

1.固定式较终开关箱的中心点与地面的垂直距离应为1.4~1.6m(以下)

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

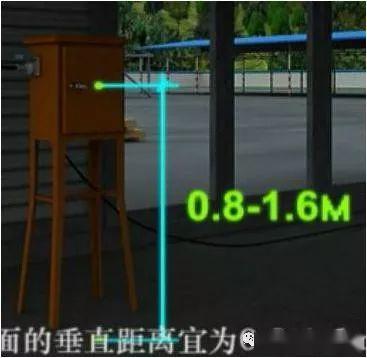

2.移动终端开关箱中心与地面的垂直距离应为0.8~1.6m(右图)

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

3、单相开关箱和三相开关箱应分开设置

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

六、施工现场临时用电配电箱(柜)标准化配置图集

本系列配电箱(柜)适用于施工现场及室外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电保护的使用要求。配电箱(柜)、开关箱的材料选择、制造工艺、箱内电气元件的选择和配置应符合国家相关标准和建设部关于“十一五”期间技术推广应用的规定。产品应通过CCC认证。配电箱(机柜)外壳由冷轧钢板制成,防雨、防尘、户外型。钢板厚度符合JGJ-2005标准,经久耐用。

1

基本要求

(1) 配电箱(机柜)应按照《低压成套开关设备和控制设备》GB7251.4第四部分规定的施工现场成套设备(ACS)的特殊要求和《施工现场临时用电安全技术规范》JGJ42005的标准要求制造。

(2) 配电箱(柜)、开关箱的安装和使用应符合《施工现场临时用电安全技术规范》JGJ42005标准和《用电安全导则》GB/T13869的标准化要求。

(3) 配电箱(柜),开关箱应分为N线、PE线端子板,进出线必须通过端子板可靠连接。N线端子板必须与金属电气安装板绝缘。聚乙烯线路端子板必须与金属电气安装板电连接。进线和出线中的N线必须通过N线端子板连接;聚乙烯线路必须通过聚乙烯线路端子板连接。聚乙烯线路和端子板之间的连接必须采用电气连接。电气连接点的数量应该比盒子中的回路数量多2个。一个是PE线进入接线盒的连接点,另一个是重复接地的连接点。

(4)电气元件应是符合GB/14048.2001、GB6829和JGJ42005标准的产品,并符合建设部“十一五”期间推广应用的技术要求。

2

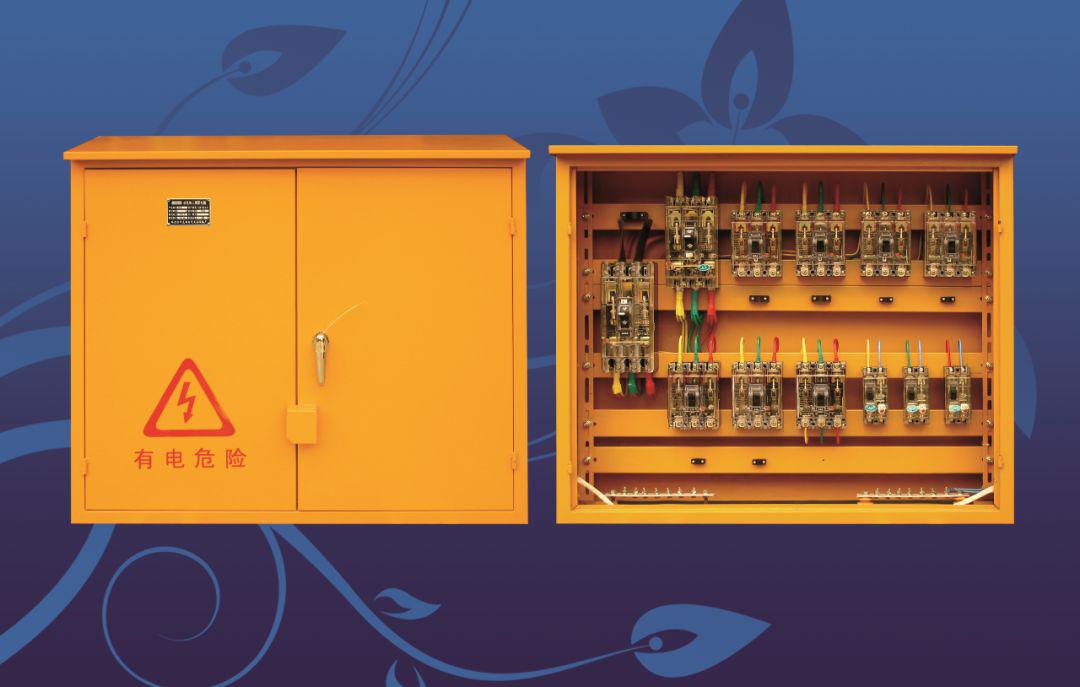

总计配电箱(机柜)

主开关设置DZ20型透明塑壳断路器,隔离功能为400A-630A,分路设置8路。采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,设置DZ20L(DZ15L)透明漏电开关或LBM-1系列作为漏电保护装置,具有欠压、过载、短路、漏电和断相保护功能,同时配备电能表、电压表、电流表和两套电流容器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30毫安·秒,较好选择额定漏电动作电流为7150毫安,额定漏电动作时间大于0.1S且小于等于0.2S,动作时间为延时动作类型。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

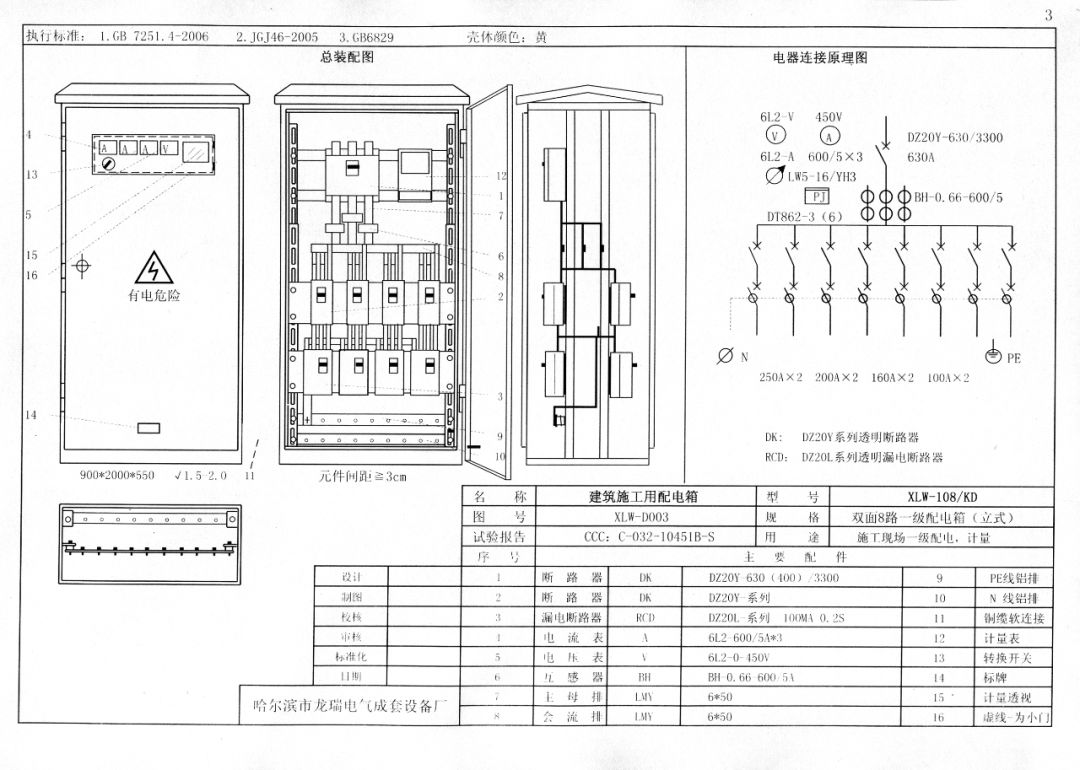

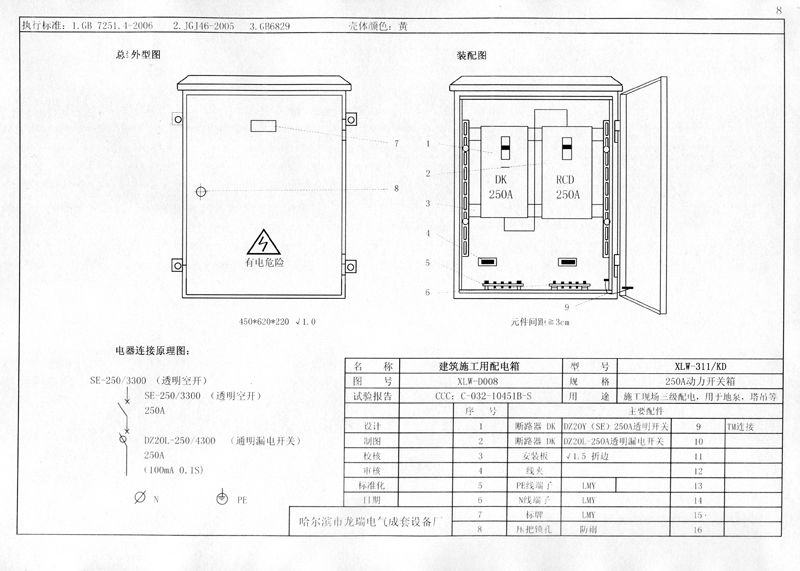

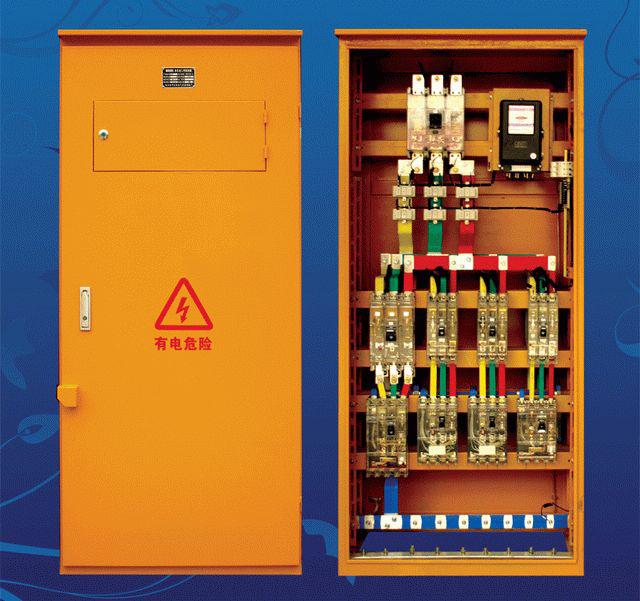

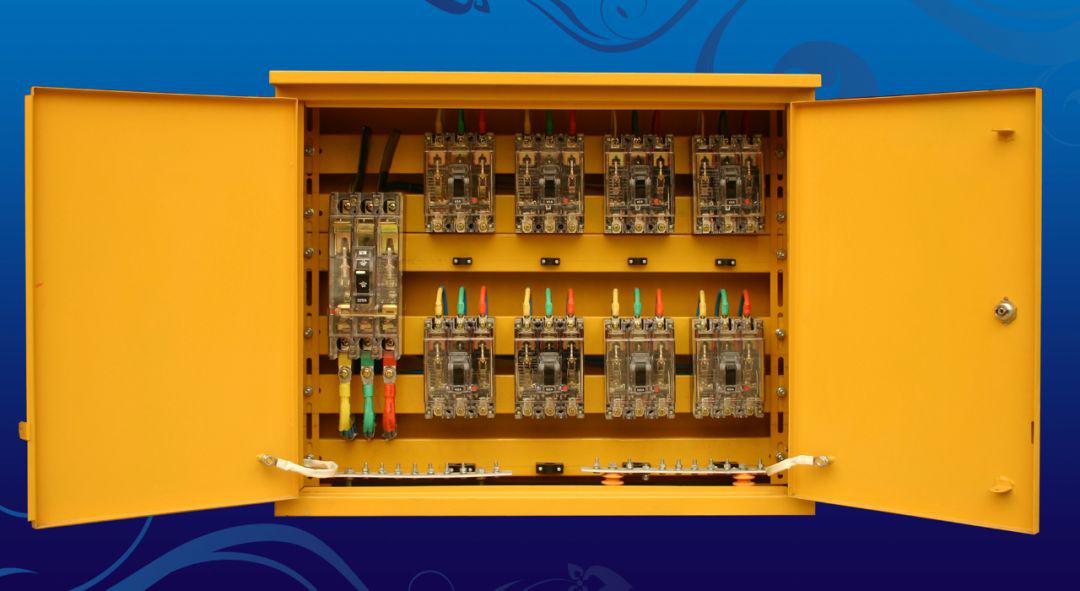

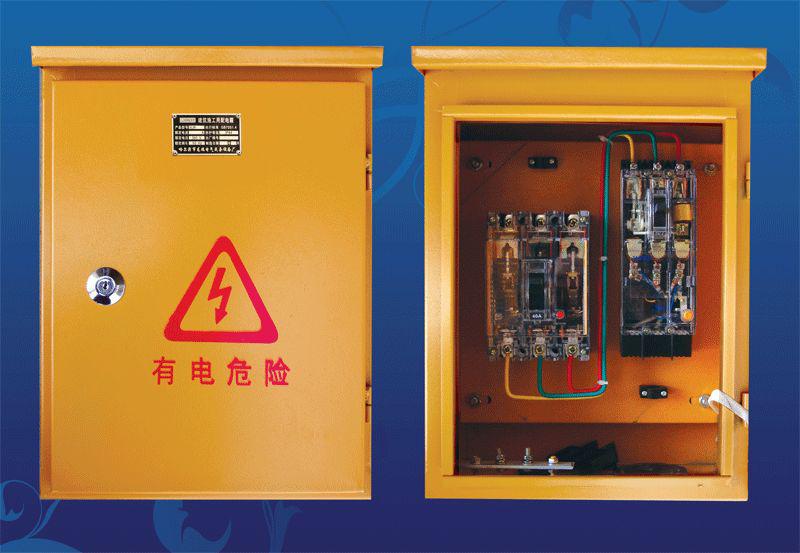

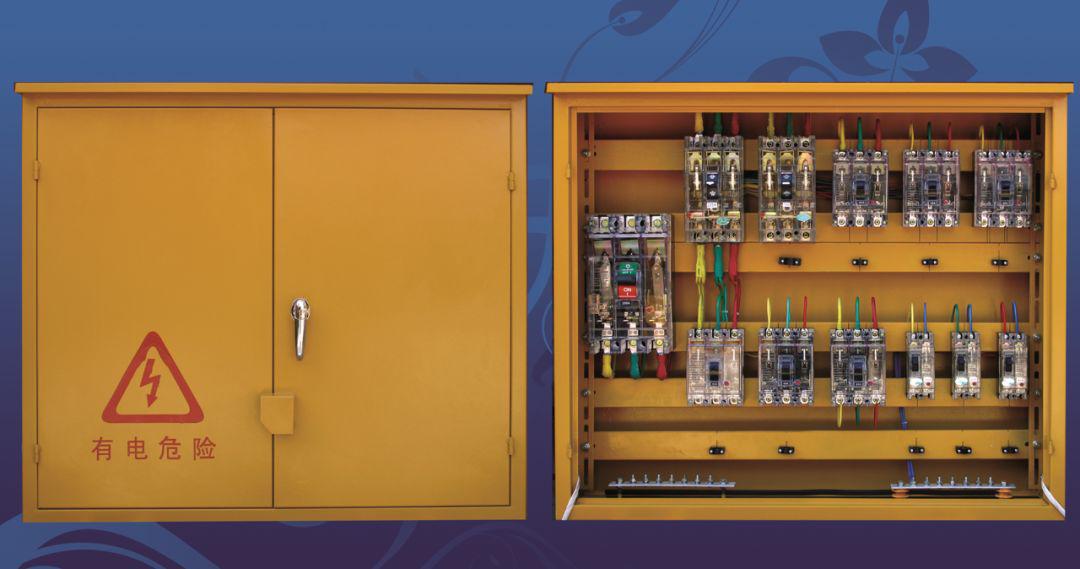

总计配电柜示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

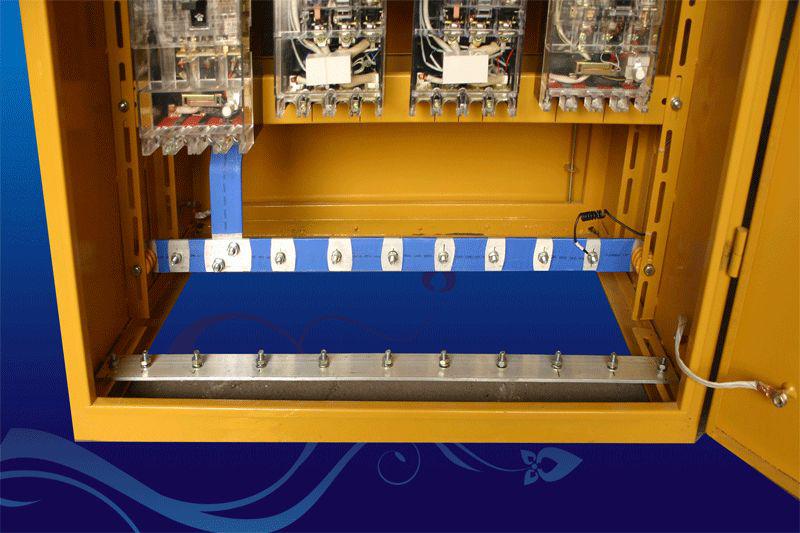

总计配电柜端子板接触图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

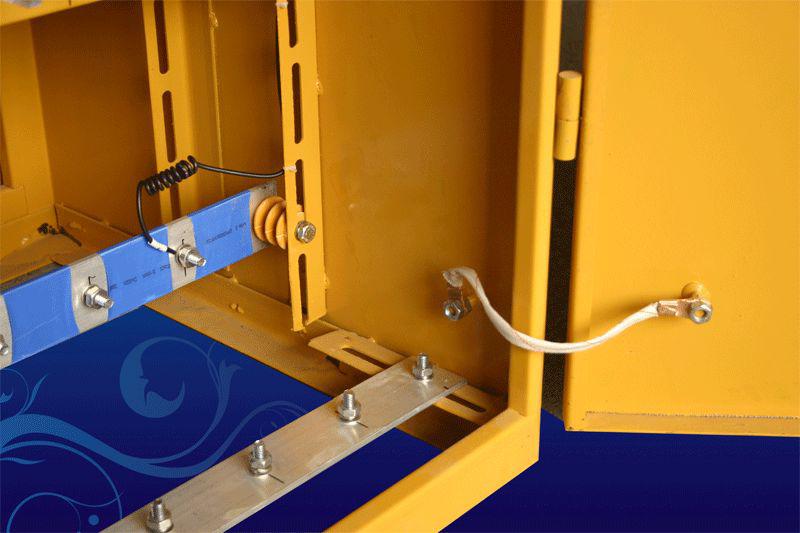

总计配电柜机柜门电气连接点图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

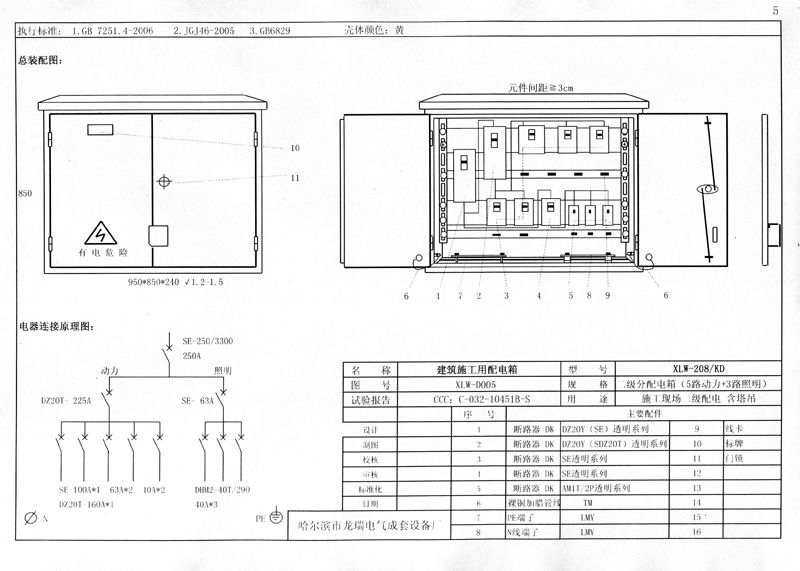

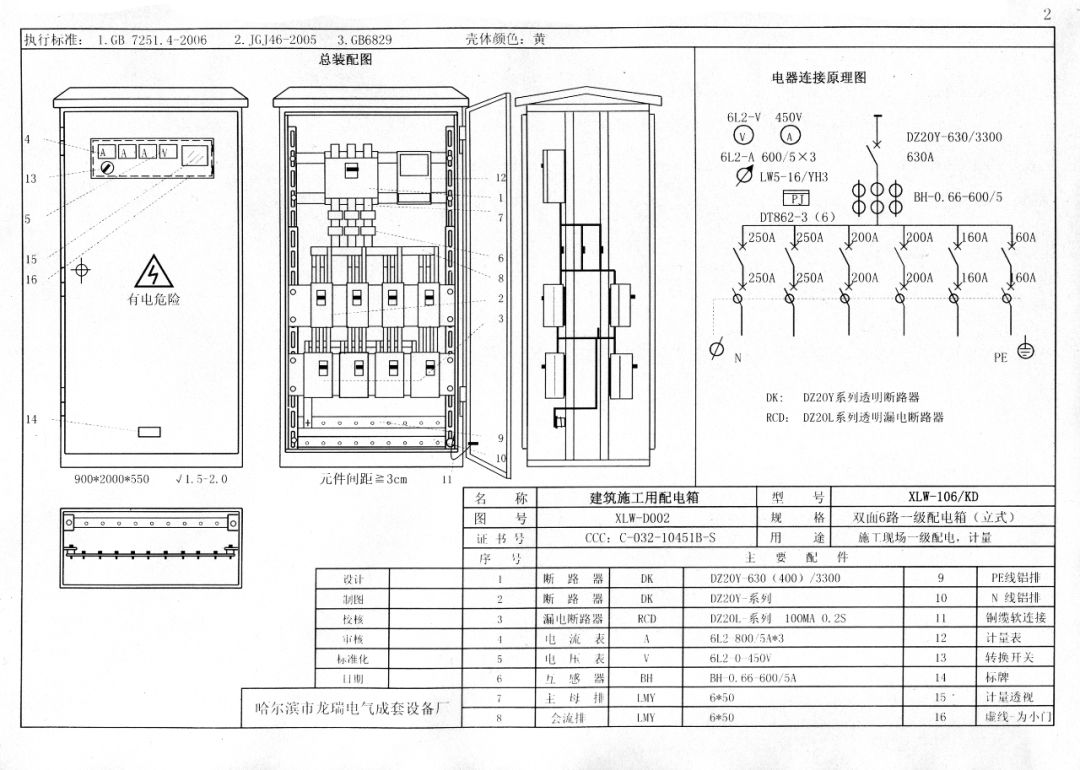

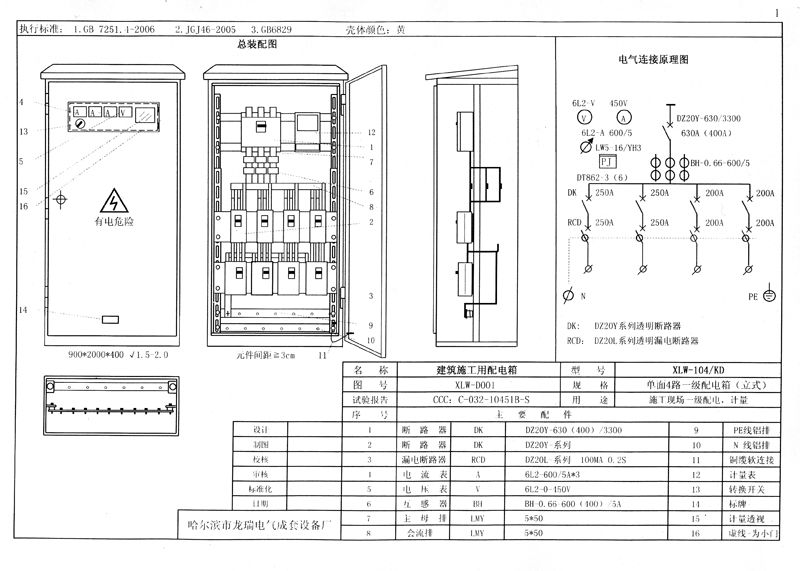

四回路配电柜电气系统图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

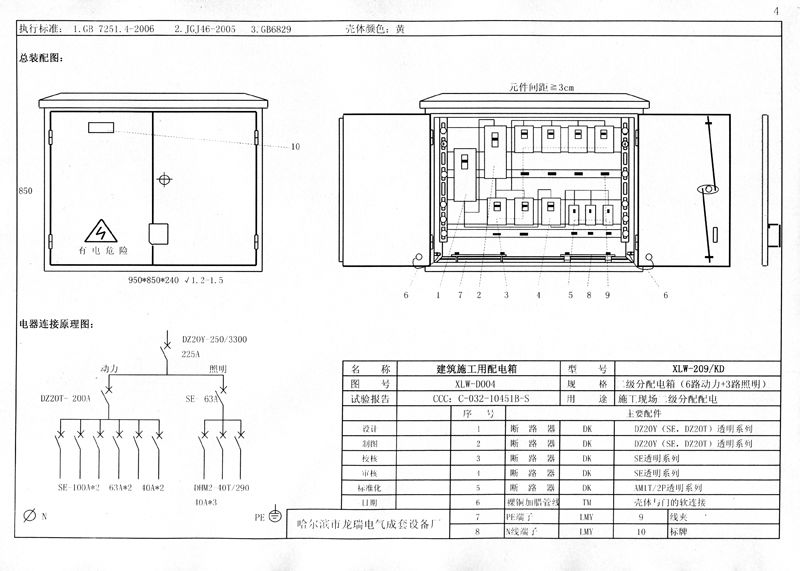

六个电路配电柜电气系统图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

八个电路配电柜电气系统图

3

得分配电箱

(一)包括照明回路分配电箱(电源回路和照明回路分流分配)

DZ20系列透明塑壳断路器,内置200A-250A隔离功能,作为主开关(适用于total 配电箱并联断路器);电源分路和照明分路控制开关采用DZ20或KDM-1型透明塑壳断路器。DZ20或KDM-1透明塑壳断路器用作每个配电电路的控制开关。PE线连接螺栓和N线连接螺栓应根据实际需要配置。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

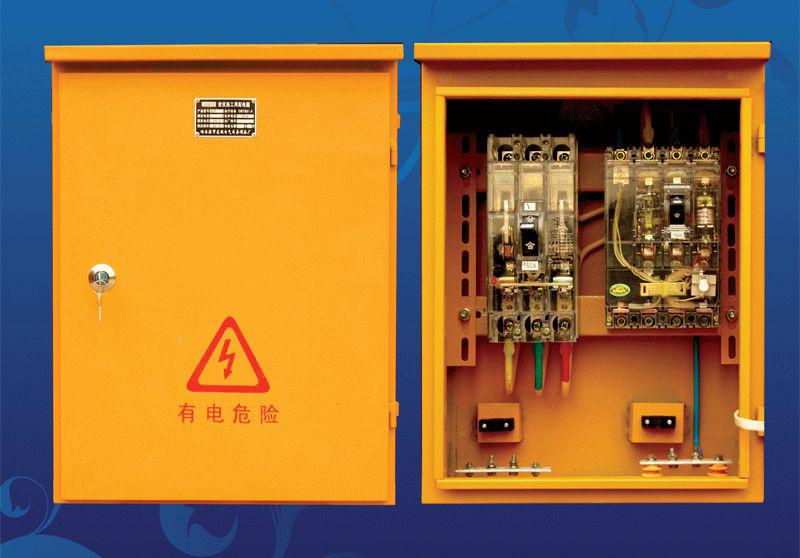

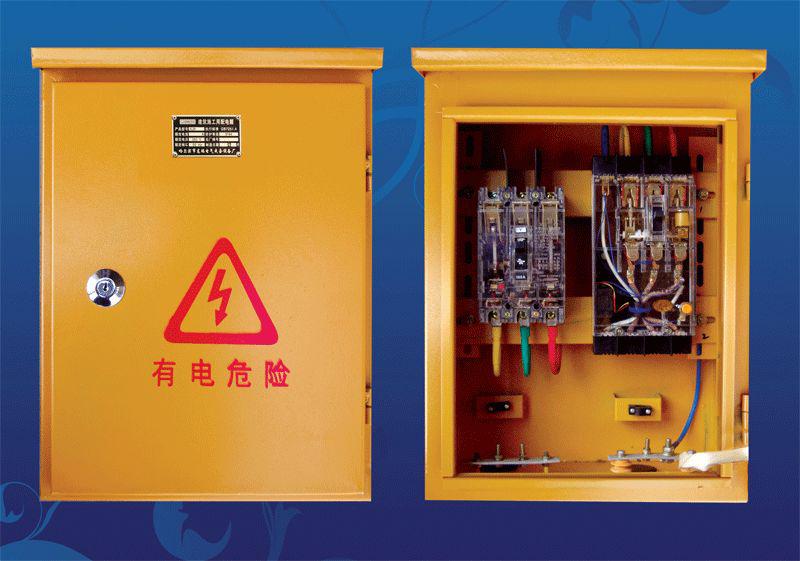

点配电箱示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

电气连接图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

点配电箱电气系统图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

包括塔吊回路分配电箱示意图

(端子板触点和电气连接点的示意图同上)

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

包括塔吊回路点配电箱系统图

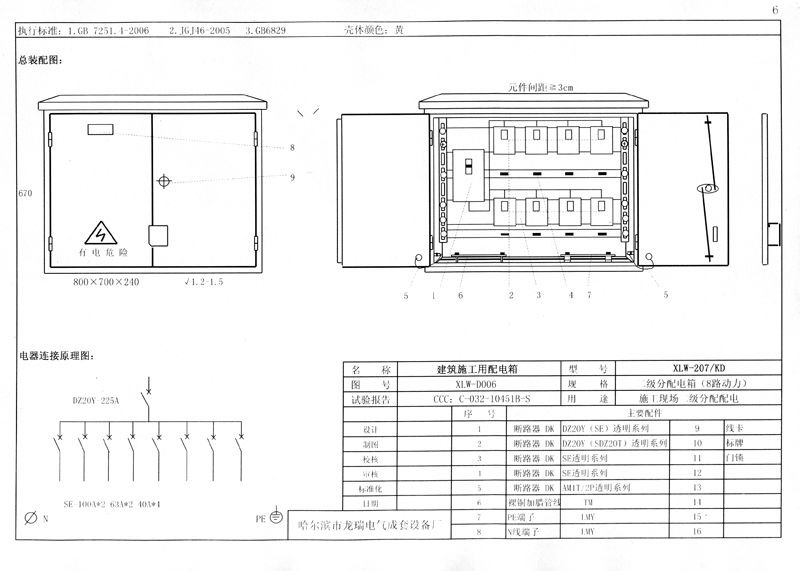

(2)不包括照明电路点配电箱

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

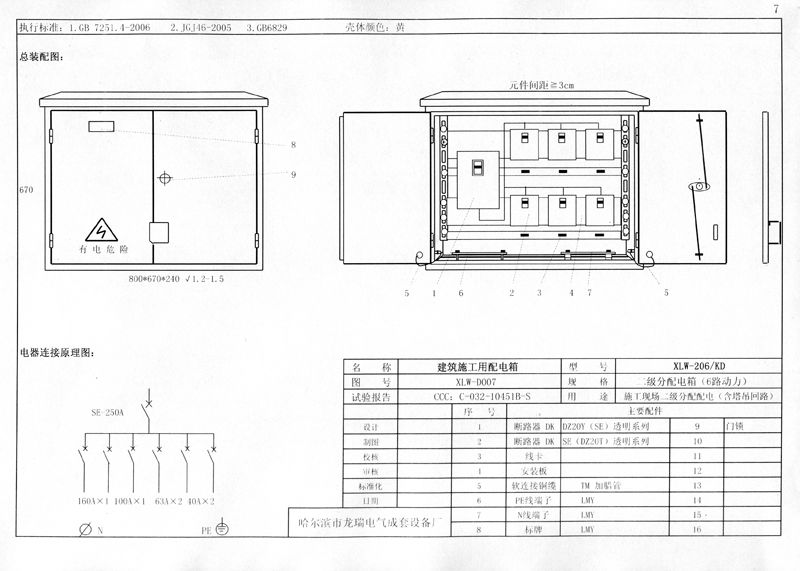

8个电路点配电箱原理图

6个电路点配电箱包括塔式起重机电路

(端子板触点和电气连接点的示意图同上)

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

8个循环点配电箱系统图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

6回路包括塔吊回路配电箱系统图

4

开关箱(根据一台机器、一个制动器、一个泄漏、一个箱设置)

(1)地面泵等大型设备的电源开关箱

配备KDM1或DZ20(160 A及380V以上)系列透明塑壳断路器作为控制开关,配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器。聚乙烯线路端子排由3个连接螺栓组成。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

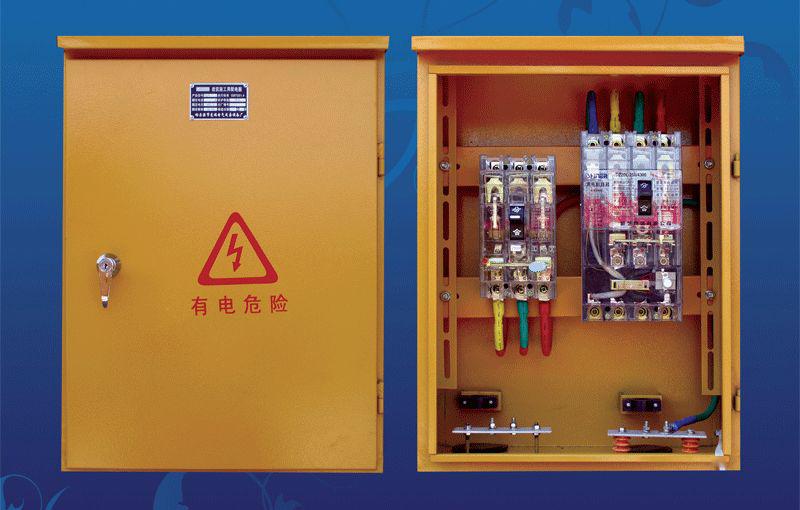

地泵等大型设备开关箱示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

地泵等大型设备电气系统图

(2)塔式起重机及其他设备的电源开关箱

内置,同上

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

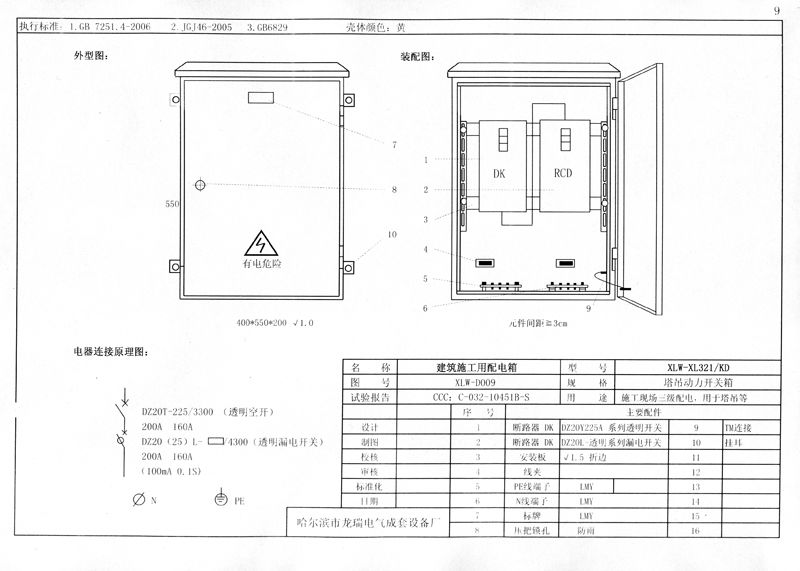

塔式起重机及其他设备电源开关箱示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

塔式起重机等动力设备的开关箱系统图。

(3)3.0千瓦以下电力设备开关箱

DZ20(40A,380V)或SE、KDMI系列透明塑料外壳断路器作为控制开关,DZ15LE(40A)或LBM1系列透明漏电断路器,PE线端子排为4个连接螺栓。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

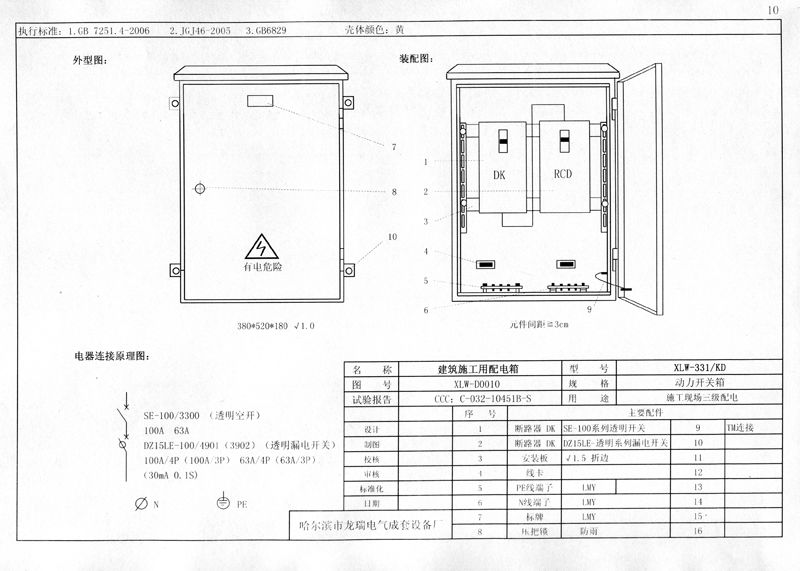

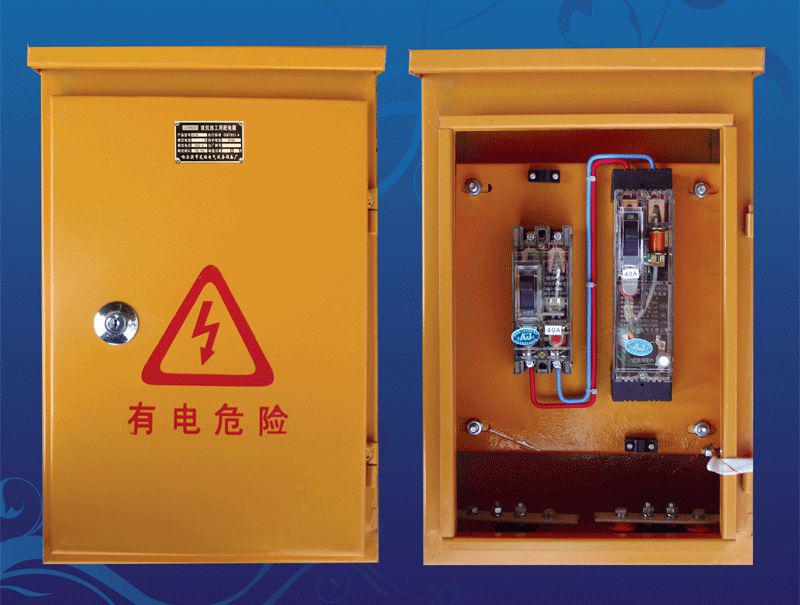

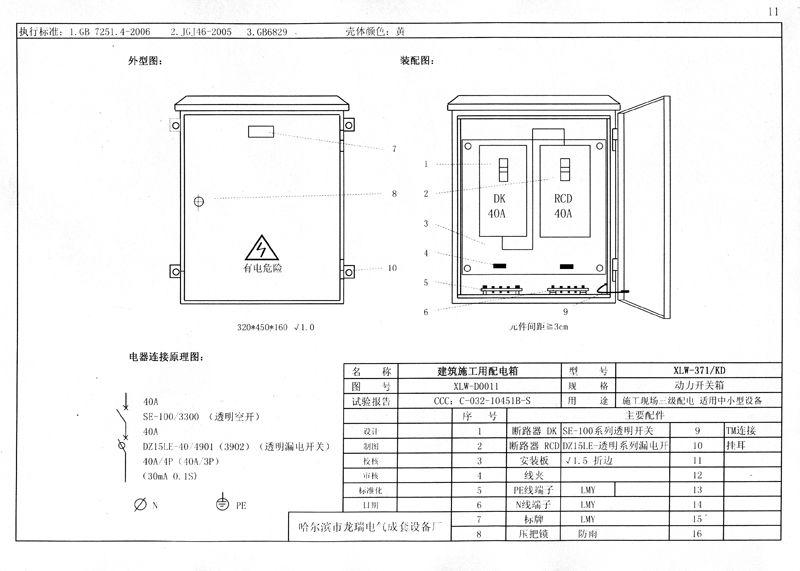

40A以下电源开关箱示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

电源开关箱端子触点和电气触点连接图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

40A以下设备电气开关箱电气系统图

(四)5.5千瓦以上电力设备开关箱

根据受控设备的额定容量选择控制开关和漏电断路器。控制开关为DZ20(SE或KDM1)系列透明塑料外壳断路器,漏电断路器为DZ15L系列透明串联漏电断路器。聚乙烯电线连接有3个螺栓。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

5.5千瓦以上设备开关箱示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

5.5千瓦以上设备开关箱电气系统图

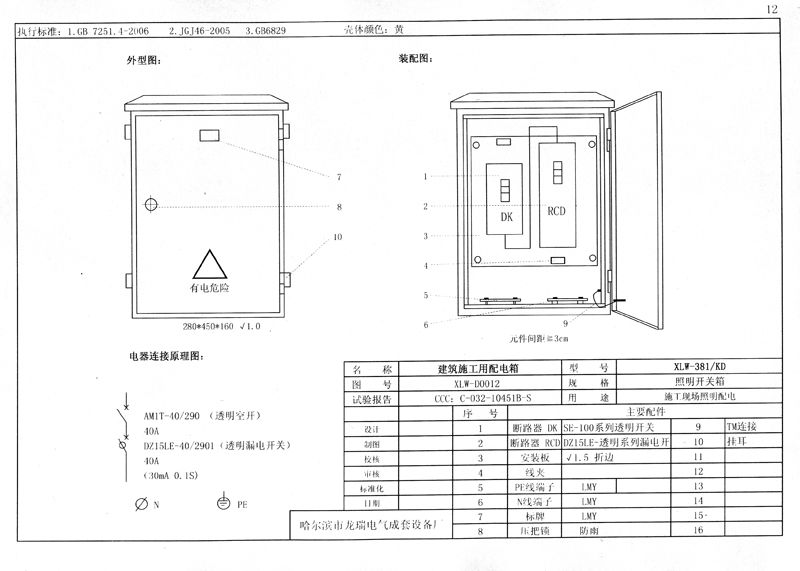

(5)照明开关箱

配有KDMT/2 (40A)断路器、DZ15L从变压器到配电箱!临时电源线连接和配电箱配置标准图!40/290-40/290漏电断路器和3个聚乙烯线螺栓。

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

照明开关箱示意图

从变压器到配电箱!临时电源线连接和配电箱配置标准图!

照明开关箱电气系统图

注:开关箱内漏电断路器必须选用额定漏电动作电流不大于30mA、额定漏电动作时间不大于0.1S、电流速断和电磁电机保证产品。

total 配电箱中型漏电断路器应为配电保护产品。

5

配电室布局应符合下列要求

(1) 配电柜前操作通道宽度,单排或双排背靠背布置不小于1.5m,双排面对面布置不小于2m;

(2) 配电柜后面的维修通道宽度,单排布置或双排面对面布置不小于0.8m,双排背对背布置不小于1.5m,如果某些地方有建筑结构突出部分,此时通道宽度可减少0.2m:

(3) 配电柜侧维修通道的宽度不得小于1m;

(4)配电室屋顶与地面的距离不得小于3m。

6

配电箱安装应满足以下要求

(一)固定配电箱,开关箱盒中心与地面垂直距离为1.1.6 m..移动盒与地面的垂直距离为0.8—1.6m..配电箱时,开关箱应安装在牢固稳定的支架上。

(2) 配电箱,开关箱在建筑物下降半径或塔吊臂旋转半径内必须做双层防护棚,并有隔离措施。

更多选型规格报价定制等问题可及时联系厂家,以上就是从变压器到配电箱!临时电源线连接和配电箱配全部内容。
